剖分式对开滑动轴承三维结构设计

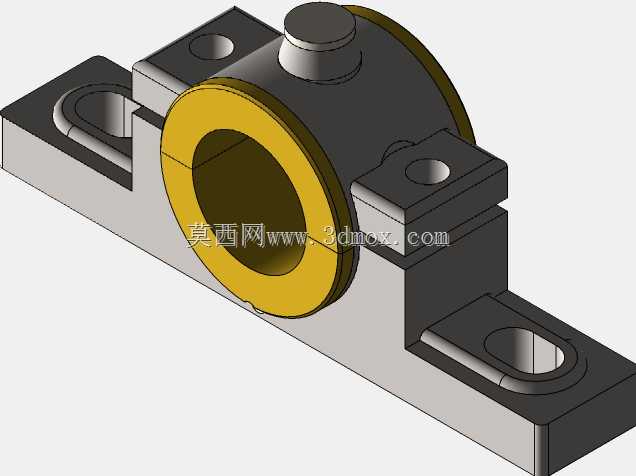

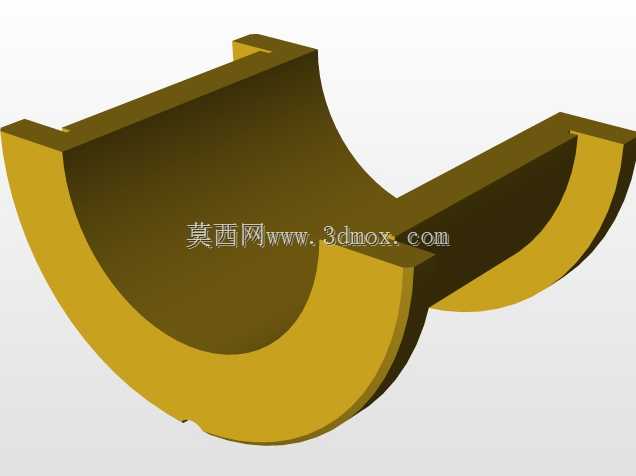

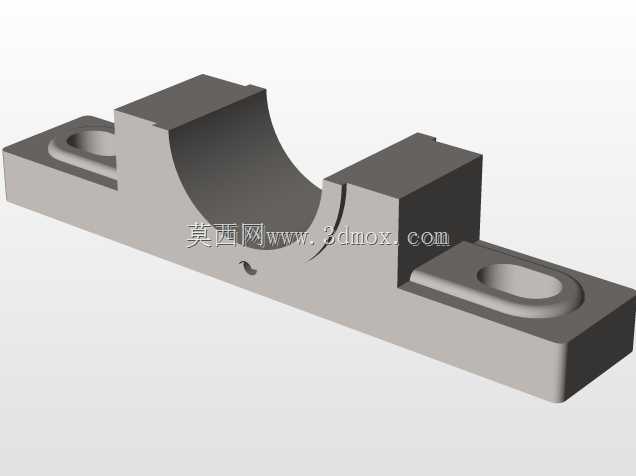

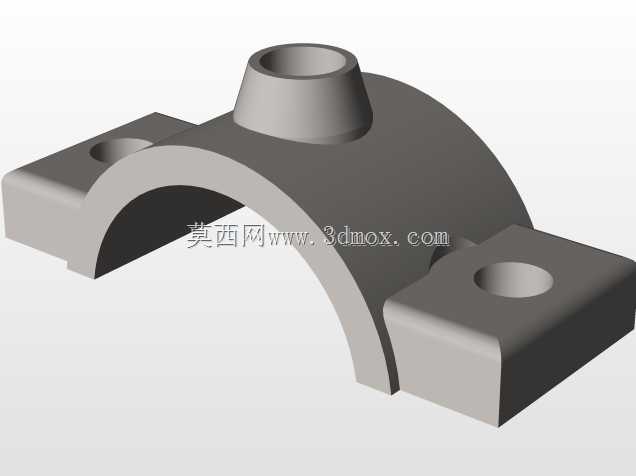

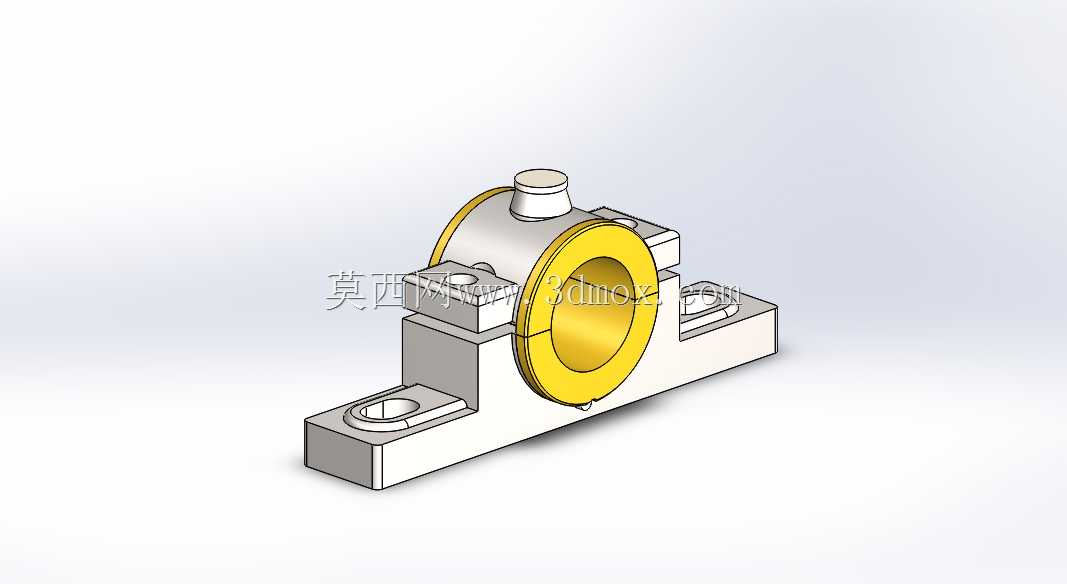

　　这款对开式滑动轴承，主要应用在中低速重载的工业传动场景中，比如矿山输送设备的辊筒支撑、中小型减速机的输入输出轴支撑、纺织机械的主传动轴定位，还有部分农用机械的转轴承载部位，相比滚动轴承，它在冲击载荷下的缓冲表现更稳定，安装维护时不需要沿轴端轴向拆装，对长轴、重型轴的现场检修适配性更强。从结构设计逻辑来看，整体采用上下剖分的座体结构，底座与上盖通过两侧的凸台定位配合，搭配螺栓实现锁紧，轴瓦采用分体式铜合金衬层结构，内孔与转轴直接配合，顶部设置的油杯安装位可以持续为摩擦面提供润滑介质，避免干磨导致的轴颈拉伤。底座两端的安装耳采用长圆孔设计，预留了安装时的位置调整余量，不需要在安装基座加工时追求极高的孔位精度，

　　现场装配时可以微调轴承的同轴度，降低安装难度。座体的材质通常选用灰铸铁铸造，具备良好的减震性与刚性，能够吸收轴系运转时产生的小幅振动，避免振动传递到设备基座引发共振。轴瓦与座体的配合采用过盈定位，防止轴瓦在运转过程中随轴发生转动，轴瓦结合面处预留了细微的调整间隙，当轴瓦出现磨损后，可以通过适当减薄结合面的调整垫片，重新收紧上下盖来恢复配合间隙，延长部件的整体使用寿命，不需要直接更换整套轴承，大幅降低设备运维成本。从安装边界来看，底座的安装平面为整体加工面，保证与设备基座的贴合度，两端安装孔的中心距、安装孔的孔径尺寸都适配常规的工业安装标准，不需要额外定制安装基座；轴承内孔的直径尺寸覆盖常用的中低速轴径范围，

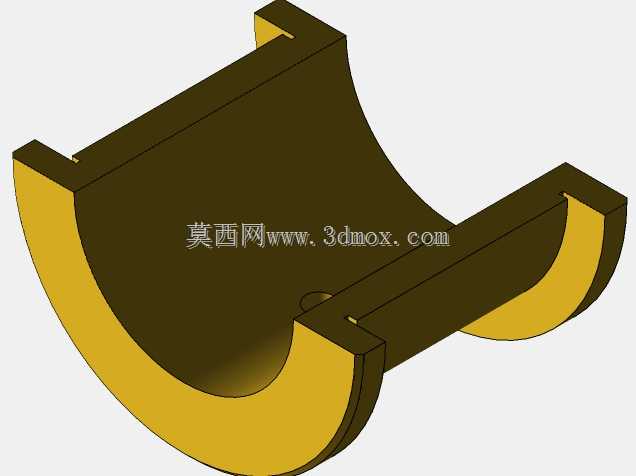

　　轴瓦的宽度尺寸经过载荷校核，能够保证比压在材料允许的范围内，避免单位面积压力过大导致的轴瓦过快磨损。设计过程中重点考虑了润滑路径的合理性，顶部注油孔的位置正对轴瓦的油槽，润滑油注入后可以顺着轴瓦内表面的环形油槽均匀分布到整个摩擦接触面，形成稳定的油膜，降低摩擦系数。上下盖的定位止口采用小间隙配合，既保证装配时的定位精度，又不会因为加工误差导致装配卡滞，止口的深度经过核算，能够承受轴系运转时产生的径向力，避免上下盖出现错位。两侧的螺栓安装位预留了足够的扳手操作空间，现场拆装时不需要特殊工具，使用常规的呆扳手或者套筒就可以完成锁紧与拆卸操作。在实际选型应用中，这类滑动轴承适合转速不超过每分钟1500转、存在一定冲击载荷的工况，

　　相比同尺寸的滚动轴承，它的径向结构尺寸更紧凑，承载能力更强，在粉尘较多、润滑条件一般的工业现场，适应性比精密滚动轴承更好，不需要复杂的密封结构就可以实现长期稳定运行。建模过程中对所有配合面都做了公差匹配的结构预留，包括轴瓦与座体的配合公差、轴承内孔与轴颈的配合公差、安装孔的位置度公差，都按照机械设计手册的常规要求做了结构对应，方便后续导出工程图直接用于生产加工。座体的过渡位置都做了圆角处理，避免铸造过程中出现应力集中，同时也防止装配过程中尖锐边角划伤操作人员。顶部的油杯安装位采用标准管螺纹设计，可以直接适配市面上通用的旋盖式油杯或者压注油杯，不需要额外加工转接结构。
