单杆耳环式法兰安装液压缸结构设计

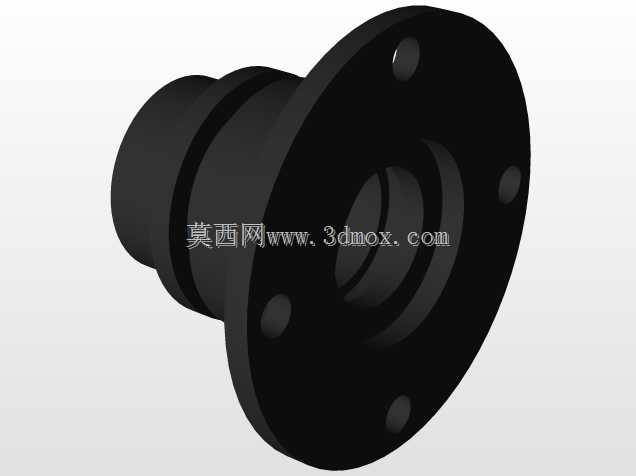

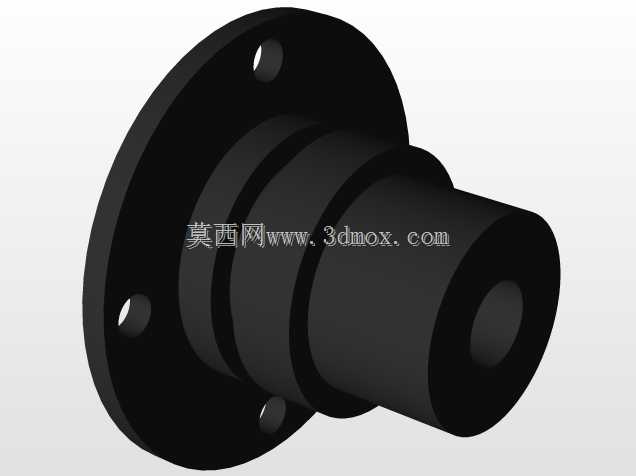

　　在各类需要直线往复动力输出的工业场景中，这类单杆结构的液压缸是液压系统里最常见的执行终端，从工程机械的臂架姿态调整、机床夹具的工件夹紧动作，到自动化生产线的工位推料、模具设备的合模施压，都能见到同结构油缸的应用。不同于活塞式双杆油缸的双向等速输出特性，这款单杆结构的油缸采用无杆腔进油获得大推力伸出、有杆腔进油实现快速缩回的动力匹配，刚好适配多数工况下重载伸出、轻载退回的实际负载特性，能在不额外提升系统泵站压力的前提下，最大化利用液压油的压力能完成做功。从结构设计逻辑来看，这款油缸采用端部法兰安装形式，安装法兰布置在缸筒的头端位置，安装时只需将法兰端面贴合设备安装基座的定位面，穿入圆周布置的紧固螺栓即可完成固定，相比底座式安装、

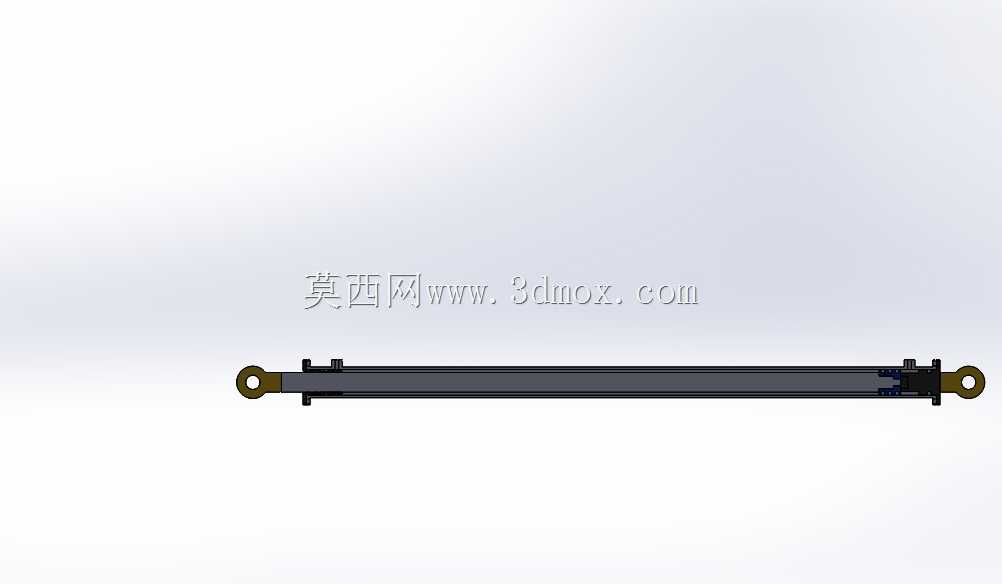

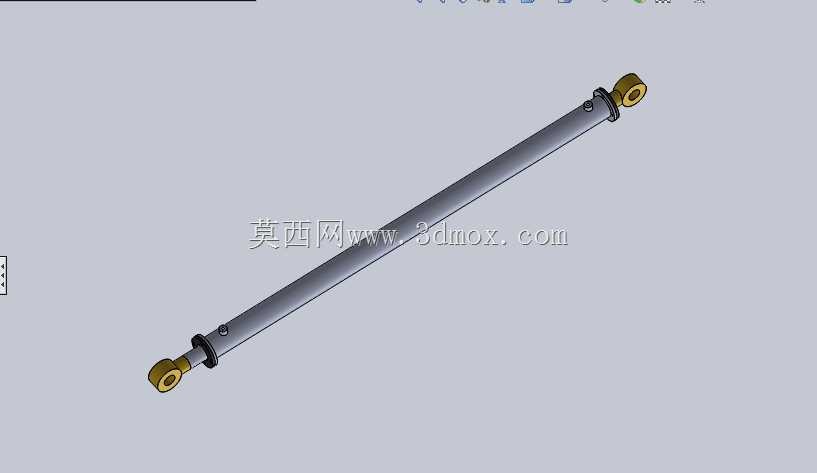

　　铰轴式安装的结构，法兰安装的抗倾覆能力更强，能承受一定程度的径向偏载，适合安装空间紧凑、动力输出方向与安装面垂直的布局场景。缸体整体采用细长型单杆布局，杆端采用耳环式铰接结构，铰接孔内预留了轴承安装位，实际使用时可以通过销轴与被驱动部件完成铰接连接，这种连接方式能自动补偿安装过程中产生的微小角度偏差，避免活塞杆承受额外的径向弯矩，大幅降低活塞杆弯曲变形、杆端密封件偏磨漏油的故障概率。从外形安装边界来看，这款油缸的缸体外径与杆径的比值控制在常规工程选型的合理区间，法兰盘的外径尺寸大于缸筒外径，法兰上的安装螺栓孔采用圆周均布设计，选型时只需核对法兰安装孔的中心距、活塞杆伸出的最大行程、杆端耳环的铰接孔直径这几个核心安装尺寸，

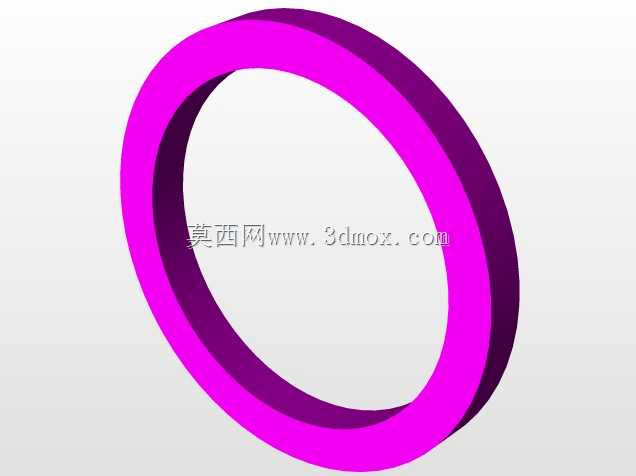

　　就能快速完成与现有设备的适配替换，不需要额外做安装基座的改造加工。内部结构设计上，缸筒内壁采用高精度珩磨处理，表面粗糙度控制在液压元件设计的标准范围内，能保证活塞往复运动时的密封件使用寿命，减少内泄量提升容积效率；活塞杆表面做了硬化处理加镀覆防护层，既能耐受往复运动中的摩擦损耗，也能适应多数工业场景下的油污、粉尘环境，避免杆面锈蚀刮损导向套的密封件。导向套布置在缸筒的杆端出口位置，采用组合密封结构，同时搭配防尘圈设计，能在活塞杆缩回时刮除杆面附着的灰尘、铁屑等杂质，避免杂质被带入缸筒内部划伤密封件和缸筒内壁。油口布置在缸筒的两端位置，分别对应无杆腔和有杆腔的油路连接，油口的连接螺纹采用通用标准规格，能直接匹配常规的液压管路接头，

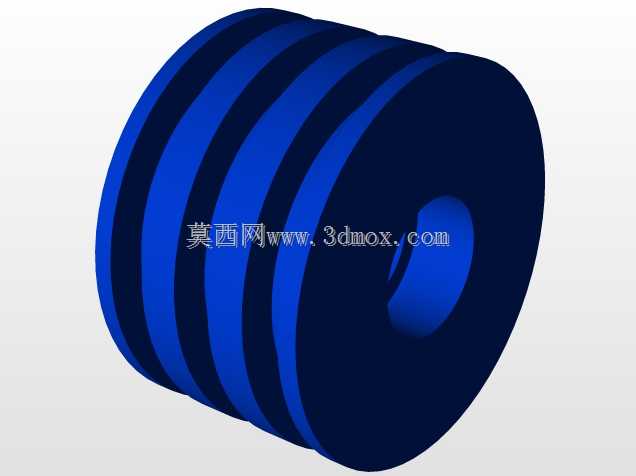

　　不需要额外制作过渡接头。在实际选型应用中，这类结构的油缸可以根据系统压力等级调整缸筒壁厚、活塞杆直径的参数，适配从低压辅助动作到高压重载施压的不同工况，比如在物流设备的举升机构、环卫车辆的执行机构、矿山设备的支撑结构中，同结构的油缸只需要调整行程和安装尺寸就能直接适配。建模过程中对所有配合面的尺寸公差做了对应匹配，比如活塞与缸筒的间隙配合、活塞杆与导向套的间隙配合、法兰与缸筒的连接定位尺寸都按照实际加工的公差要求做了预留，模型的装配关系完全还原实际产品的装配顺序，从后端盖、活塞组件、活塞杆、导向套到前端法兰的装配逻辑都和实际生产中的装配流程一致，能直接用于液压系统的布局干涉检查、安装工位的空间校核，也可以作为同类型油缸设计的参考模板，调整参数就能快速衍生出不同行程、不同安装尺寸的同系列油缸模型，减少重复建模的工作量。需要注意的是，这类单杆油缸在实际使用时要根据负载的运动速度匹配对应的缓冲结构，在行程末端设置缓冲套或者缓冲阀，避免活塞高速运动撞击端盖产生冲击振动，尤其是长行程的油缸应用场景，缓冲结构的设计直接影响油缸的使用寿命和设备运行的平稳性，建模时也预留了缓冲结构的安装空间，可以根据实际工况需要添加对应的缓冲组件。
