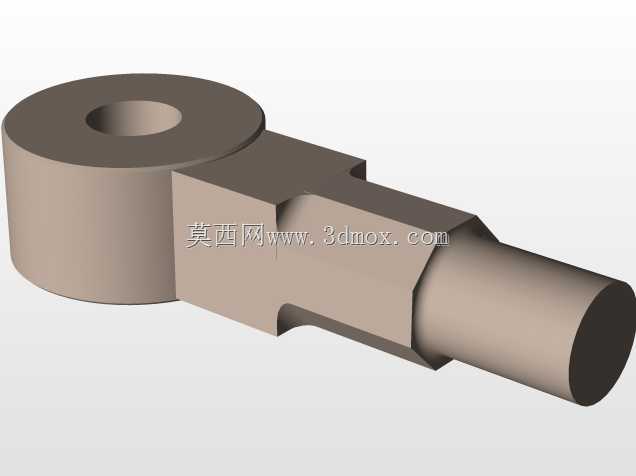

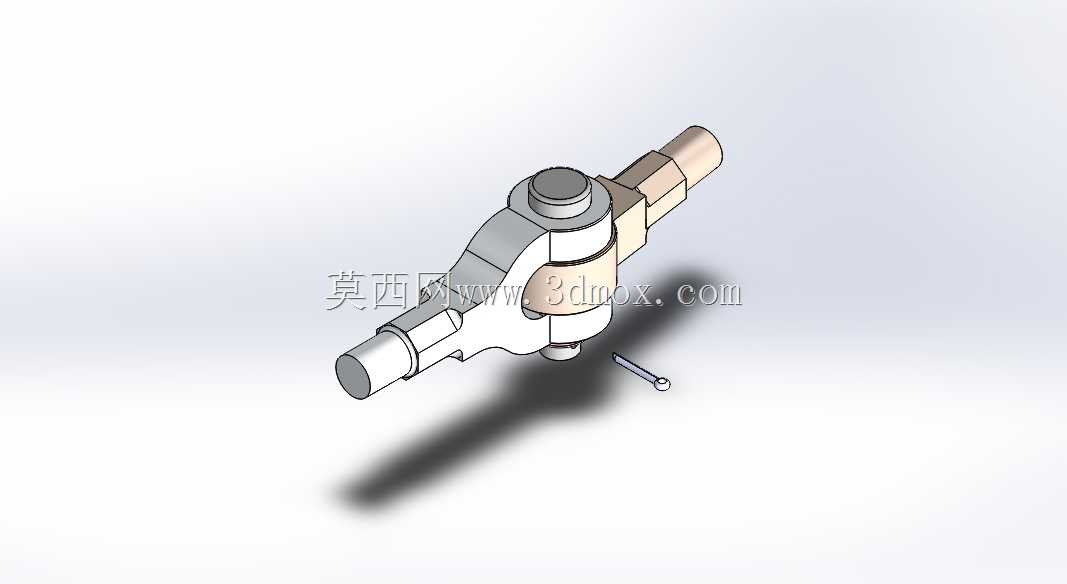

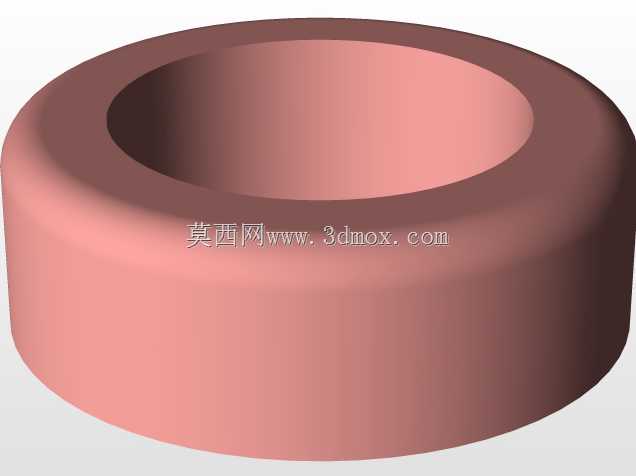

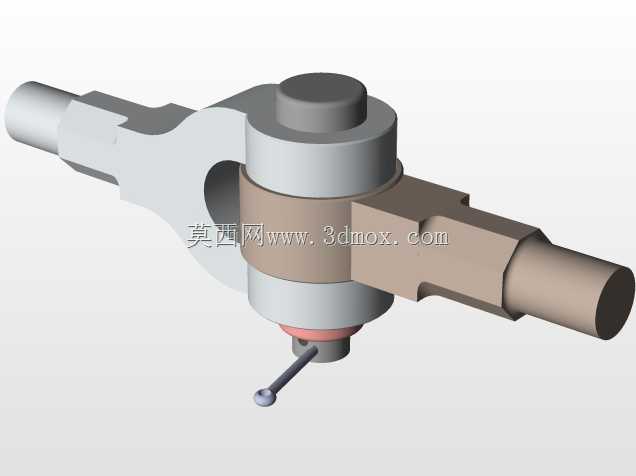

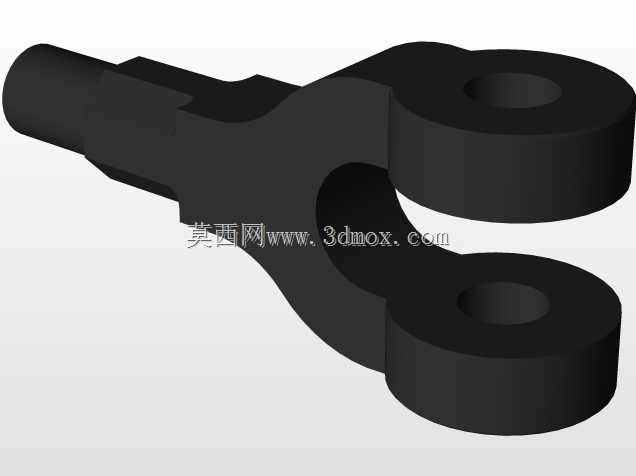

铰接式机械接头三维结构设计

　　这类铰接式机械接头多应用在需要小角度相对偏转的传动、管路连接场景中，比如液压系统的管路转角位置、轻型传动机构的连杆铰接端、自动化设备的活动管线接驳处，核心作用是在两个连接部件存在一定角度偏移、小幅相对摆动的工况下，保持连接的可靠性，避免硬连接带来的应力集中、密封失效或者结构卡滞问题。从结构设计逻辑来看，整个接头采用分体式装配思路，中间的铰接主体是核心承载部件，两侧的外伸连接轴段分别对接两侧的待连接件，轴段的直径、伸出长度是根据常规连接工况的载荷边界设定的，既保证足够的抗剪、抗扭截面，也预留了标准连接件的安装空间，不会和周边的结构件产生运动干涉。中间的铰接副采用了轴套配合的结构，外层的包覆段承担径向载荷，

　　顶部的压盖结构用来限制铰接副的轴向窜动，底部的锁紧销结构则是用来锁定铰接的阻尼或者固定偏转角度，在不需要持续摆动的工况下，可以通过底部的锁紧件将接头固定在设定角度，兼顾活动调节和刚性固定的双重需求。设计过程中优先考虑了铰接副的磨损余量，配合面预留了合理的间隙，既不会因为间隙过大产生晃动异响，也不会因为间隙过小导致转动卡滞，在有密封需求的应用场景中，中间段的环形槽可以加装密封件，避免输送介质泄漏或者外界粉尘进入铰接配合面。从安装边界来看，两侧连接轴段采用等径设计，适配同规格的标准连接套、管接头或者连杆端头，整体的最大外径控制在常规安装空间的允许范围内，铰接摆动的角度范围覆盖了常见的±15°偏转需求，能够适配大部分存在安装误差、

　　工作中存在小幅相对位移的连接场景。结构上没有多余的冗余设计，所有的外部轮廓都做了倒角处理，避免安装过程中划伤操作人员或者损坏相邻的管线、部件，各个装配部件的拆分逻辑符合常规机械装配的工艺要求，不需要特殊的专用工装就可以完成拆装维护，铰接副的配合面可以根据实际工况的载荷大小，选择不同的材料配对，比如轻载工况下采用工程塑料轴套降低成本和自重，重载工况下采用铜合金轴套提升耐磨性能和承载能力。在实际选型应用中，这类接头可以替代传统的刚性接头，补偿安装过程中产生的同轴度误差，也可以在设备运行过程中吸收小幅的振动位移，降低连接部位的疲劳损坏概率，比如在移动式液压设备的管路连接中，设备行走过程中产生的管路晃动、角度变化，

　　都可以通过这类铰接接头来补偿，避免管路反复弯折产生疲劳破裂；在连杆传动机构中，这类接头可以作为连杆的端关节，实现两个连杆之间的角度传动，相比传统的球头关节，这类铰接接头的承载能力更强，偏转方向的导向性更好，不会产生非预期方向的晃动。整个三维结构的建模过程严格按照机械加工的工艺逻辑搭建，各个特征的尺寸都符合通用机械零部件的公差配合要求，轴段的配合公差、铰接副的间隙取值都参考了通用机械设计的标准规范，安装孔位、锁紧结构的位置都预留了标准工具的操作空间，实际生产过程中可以直接参考三维模型进行工艺编制，不需要额外做结构上的调整。外形上的对称设计也降低了加工和装配的难度，两侧的连接段可以采用相同的加工工艺，减少工装夹具的更换频次，中间主体部分的结构采用规则的回转体加平面定位结构，既方便车削加工主体轮廓，也可以通过铣削加工出定位平面，方便安装过程中的角度固定。
