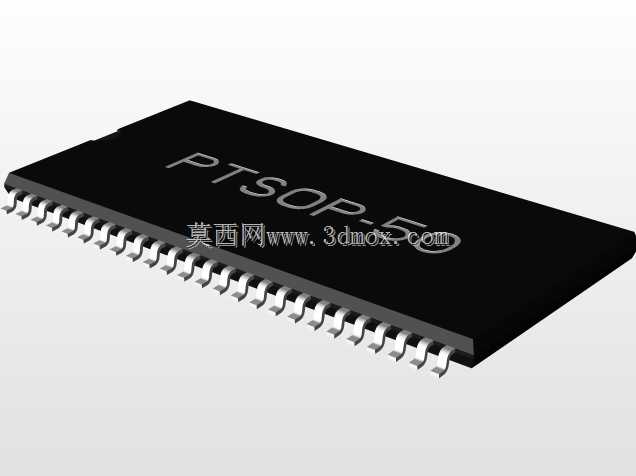

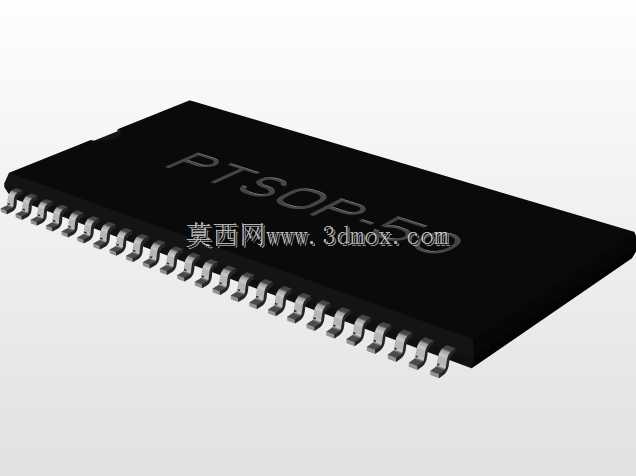

PTSOP50贴片SMD芯片三维结构设计

在消费电子、工业控制板卡的PCB布局设计环节，表面贴装封装的芯片选型与结构匹配直接决定了整板的焊接良率与空间利用率，这款PTSOP-II封装的50针SMD芯片，是板级结构设计中常用的存储类、接口类芯片封装形式。做PCB封装库建模的时候，最容易出问题的就是引脚共面度、引脚间距与焊盘的匹配公差，还有芯片本体与周边元器件的安全间距预留，很多新手建模时只标注本体长宽，忽略引脚伸出长度与成型弧度，等到SMT贴片时就会出现虚焊、连锡，甚至芯片与周边高元件干涉的问题。这款封装的引脚节距为0.8mm，属于细间距SOP封装范畴，本体长度20.86mm、宽度10.11mm，建模时严格按照JEDEC相关封装标准还原引脚的成型角度与伸出尺寸，引脚末端的共面度公差控制在0.1mm以内，完全匹配常规SMT回流焊的工艺要求。从实际应用场景来看，这类封装多用于路由器、工控采集板、老式消费数码产品的内存、闪存或接口转换芯片，在做板卡堆叠设计时，芯片本体的高度参数也需要纳入考量，避免与上下层结构件、屏蔽盖产生干涉。设计这类封装三维模型的时候，首先要明确安装边界：除了本体的投影区域，引脚外侧需要预留至少0.5mm的焊盘外扩空间，芯片两端要预留1mm以上的返修操作空间，方便热风枪作业时不会波及周边元件。引脚部分的建模不能做成简单的直片，要还原实际冲压成型的弧度，尤其是引脚与焊盘接触的末端平面，要保证平整，这样在做装配干涉检查、SMT工艺仿真的时候，结果才具备实际参考价值。很多工程师在做板级3D布局时，随便找个尺寸相近的SOP模型代替，往往会忽略引脚的实际排布位置，等到打样回来才发现芯片与接插件、电容等元件干涉，不得不改版重新打样，既耽误项目周期也增加开发成本。精准的封装模型，能在设计阶段就完成空间校验、焊接工艺性检查，把问题拦截在设计环节，不需要等到试产阶段再暴露问题。另外这类薄型TSOP衍生的PTSOP封装，本体厚度较薄，在做抗震性能分析的时候，也要结合引脚的成型结构评估焊接点的应力耐受能力，尤其是在车载、工业类高振动场景的板卡设计中，精准的三维模型能辅助完成焊点应力仿真，提前优化焊盘形状与固定方式，提升产品长期运行的可靠性。
