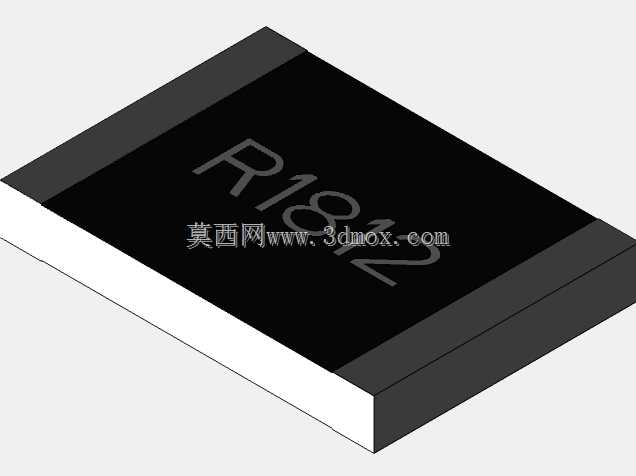

1812封装贴片电阻三维结构模型

在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，表面贴装类无源元件的三维模型是结构干涉检查、装配仿真验证环节不可或缺的基础素材，这款1812规格的贴片电阻模型，完全依照实物量产的尺寸公差标准构建，可直接导入各类EDA结构协同设计流程中使用。不同于常规理想化建模的简化元件模型，这款模型还原了贴片电阻实际量产的外形特征，主体陶瓷基体的边缘做了符合实际生产工艺的微小倒角处理，避免仿真装配时出现边缘锐边与焊盘、相邻元件的虚假干涉报错，顶面丝印区域的标识位置也完全参照行业通用的丝印规范设置，可用于PCB装配后的视觉校验场景，核对SMT贴片工序的元件方向是否正确。从实际选型适配的角度看，该模型严格遵循1812封装的标准安装边界，长度方向控制在4.5mm，宽度方向为3.2mm，元件本体高度0.6mm，焊盘区域的伸出长度也完全匹配IPC标准的焊盘设计规范，设计人员在进行PCB布局时，可直接调用该模型核对元件与周边结构件的安全距离，比如板卡靠近外壳侧壁、接插件、 taller电解电容的位置，提前排查SMT过炉后元件高度超限、与外壳装配干涉的问题，减少打样阶段的结构修改次数。在高密度板卡的热仿真环节，该模型的实体结构可直接赋予陶瓷、电极端的对应材料属性，模拟电阻在额定功率工作状态下的热量传导路径，辅助设计人员评估周边热敏元件的布局合理性，避免电阻工作发热影响周边芯片、传感器的测量精度。模型构建时充分考虑了不同设计软件的装配兼容性，电极端的两个端面设置了标准的装配基准面，导入装配环境后可直接通过基准面匹配完成约束，不需要额外调整模型坐标系，能大幅缩短结构设计阶段的元件装配耗时。对于SMT产线的贴片机程序调试场景，该模型的外形轮廓也可用于离线编程时的元件视觉匹配参考，核对吸嘴拾取位置、贴片坐标偏移量，减少首件调试时的元件抛料、偏移问题。
