立式框架结构腿部力量训练器械结构设计

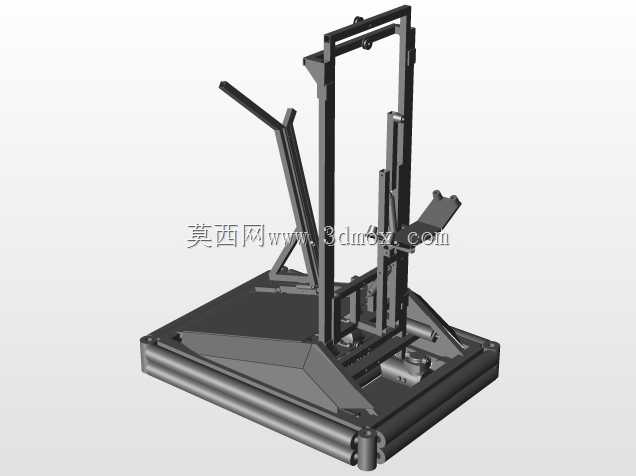

这款立式框架结构的腿部训练器械，主要面向商用健身场馆、专业体能训练室场景使用，核心用途是为使用者提供下肢蹬伸力量的抗阻训练载体，适配股四头肌、臀大肌、腘绳肌等下肢肌群的力量强化训练需求。从结构设计逻辑来看，整体采用落地式宽底座布局，底座采用加厚板材焊接成型，底部预留设备固定安装孔位，可直接通过膨胀螺栓与混凝土地面完成刚性连接，安装时需预留前后各0.8米、左右各0.6米的操作与维护空间，避免训练过程中与周边设施产生干涉。设备主体框架采用矩形钢管拼接焊接而成，立柱部分设置多组调节孔位，可根据不同使用者的身高、肢体长度调整靠背与踏板的相对位置，适配不同腿长人群的训练姿态需求，调节结构采用快拆式插销固定，切换档位时无需额外工具即可完成操作。器械的施力端采用倾斜式踏板设计，踏板表面设置防滑凸起纹理，训练时使用者呈坐姿状态，背部贴合靠背，双脚放置于踏板对应位置，通过蹬伸踏板带动配重负载完成动作，传动路径采用直线导轨配合滑动承载座，保证施力过程中运动轨迹的线性度，减少侧向分力对关节造成的额外负荷。靠背部分采用符合人体背部曲线的弧面支撑结构，内部填充高密度缓冲材料，外部包裹耐磨防滑的饰面材料，可在大重量训练时为使用者提供稳定的躯干支撑，避免腰部代偿受力。设备的操作扶手设置于框架侧上方位置，扶手表面做滚花防滑处理，训练时使用者可双手抓握扶手稳定上身躯干，提升动作过程中的身体稳定性。从安装边界来看，设备整体落地占地面积约1.2平方米，整体高度不超过2.2米，适配常规室内场馆的层高要求，无需额外做顶部空间预留。框架的所有焊接位置均做打磨圆角处理，避免尖锐边角对使用者造成磕碰伤害，所有外露的连接螺栓均采用内六角沉头设计，安装后螺栓端面不突出于安装面，进一步提升使用过程中的安全性。传动部分的滑动配合面预留润滑注油孔位，日常维护时可直接通过注油孔加注润滑脂，降低滑动副的磨损速率，延长设备整体使用寿命。配重承载区域设置于框架后侧，可根据训练需求搭配不同重量的配重片，配重导杆采用光滑圆钢制作，保证配重块升降过程顺畅无卡滞，导杆顶部设置限位挡块，避免配重块脱出导杆引发安全事故。
