家用手动按压式薯类切条器结构设计

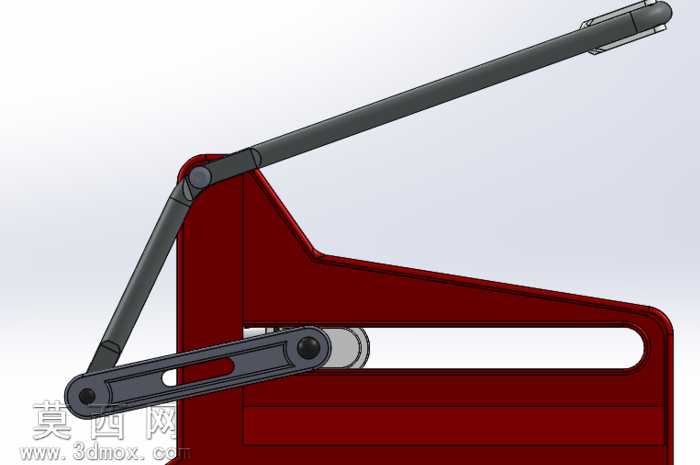

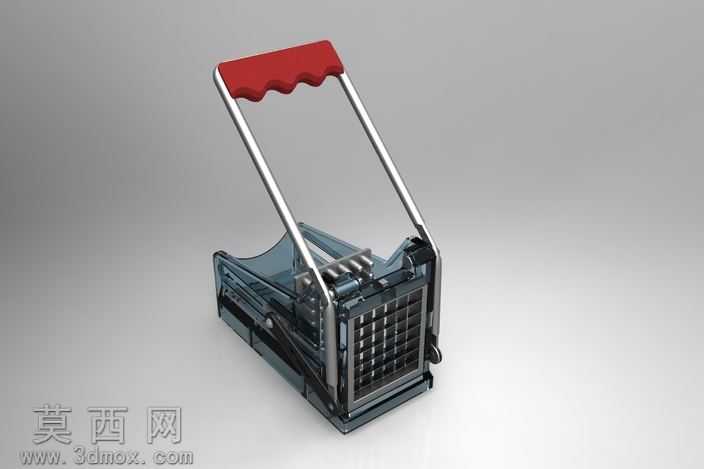

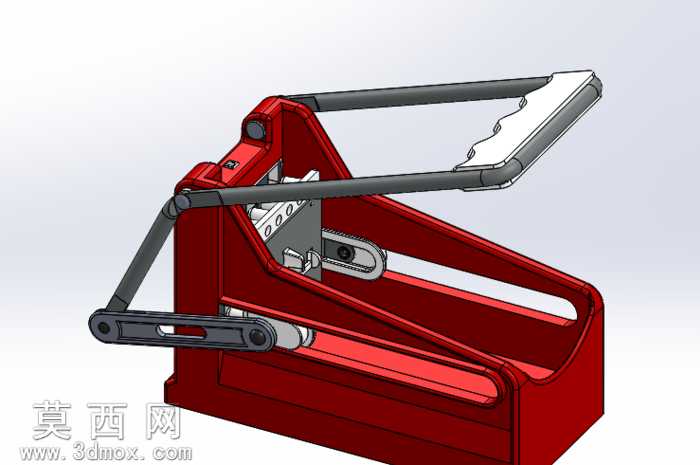

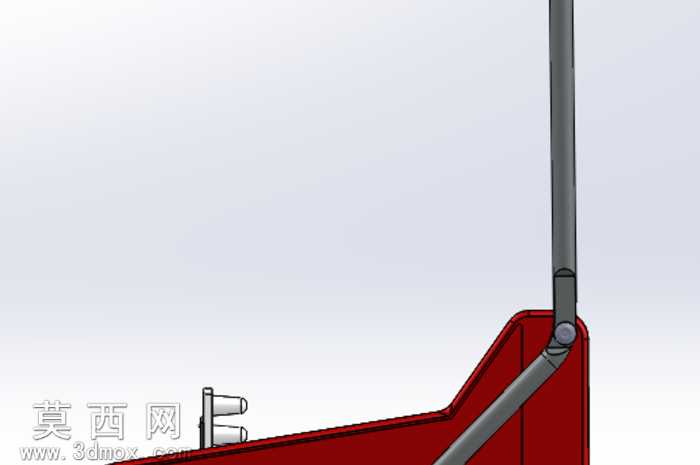

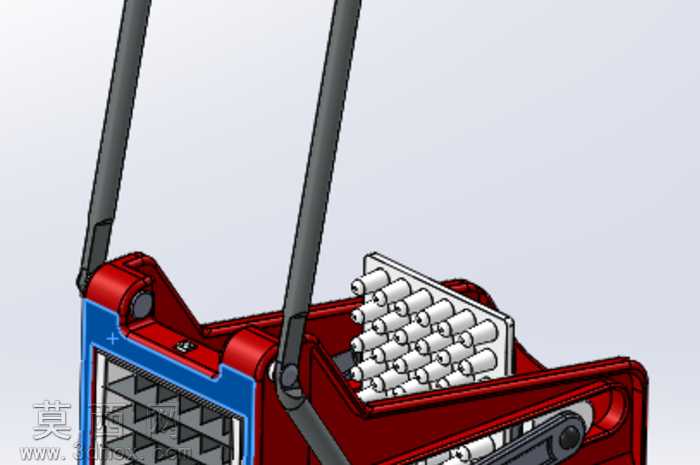

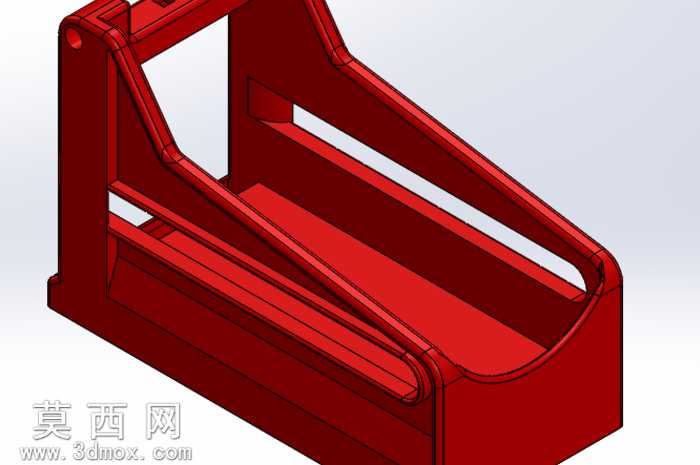

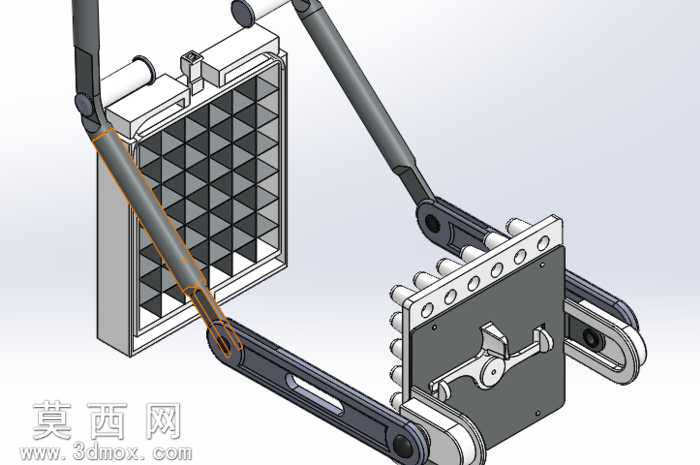

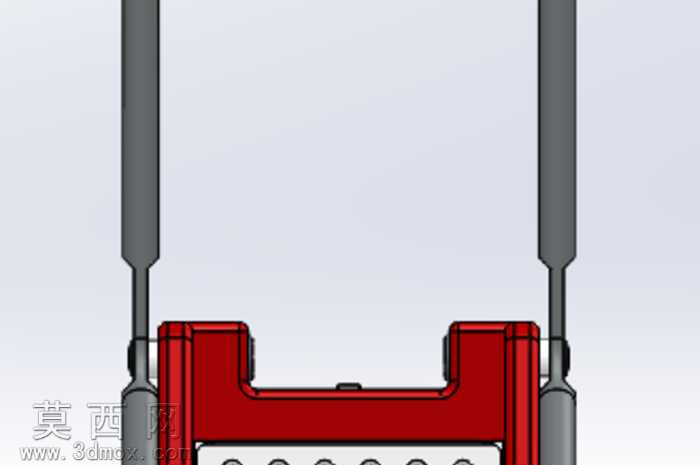

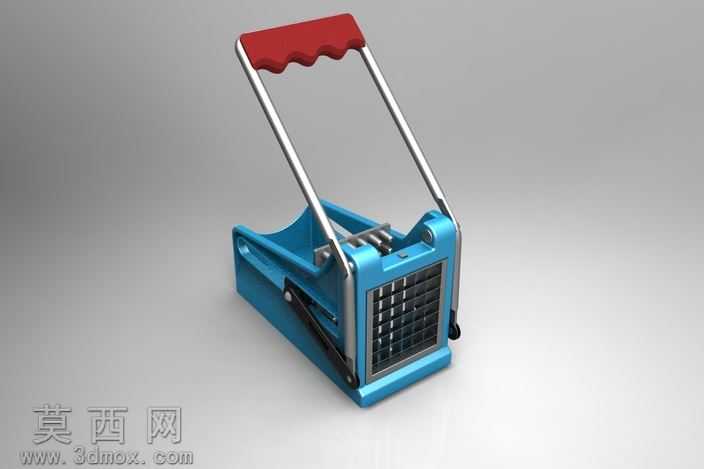

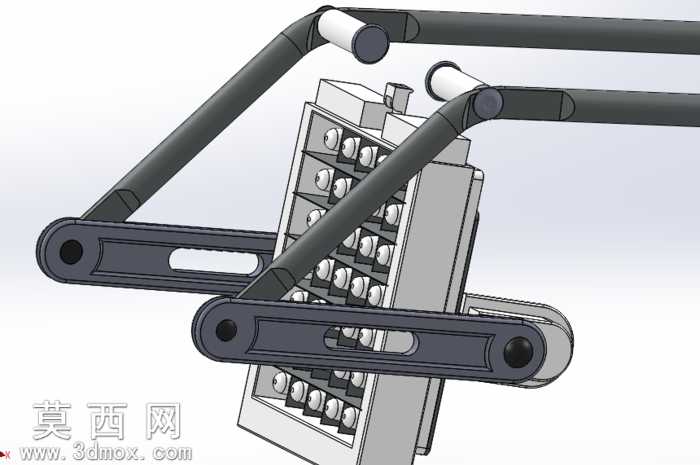

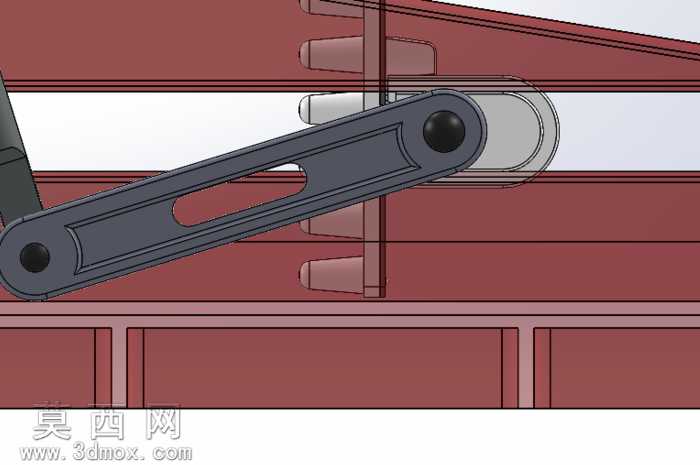

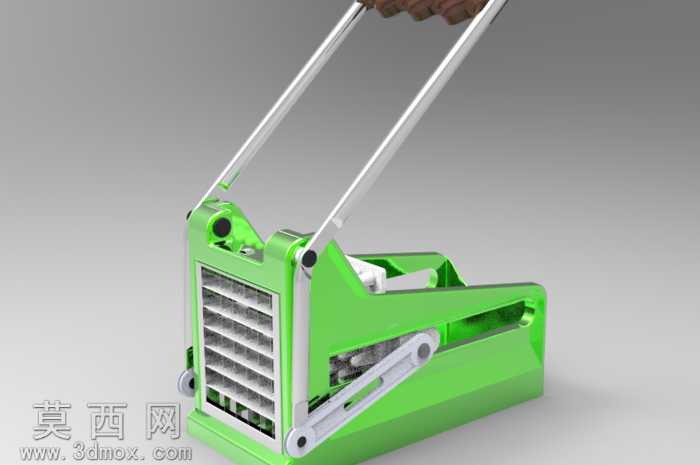

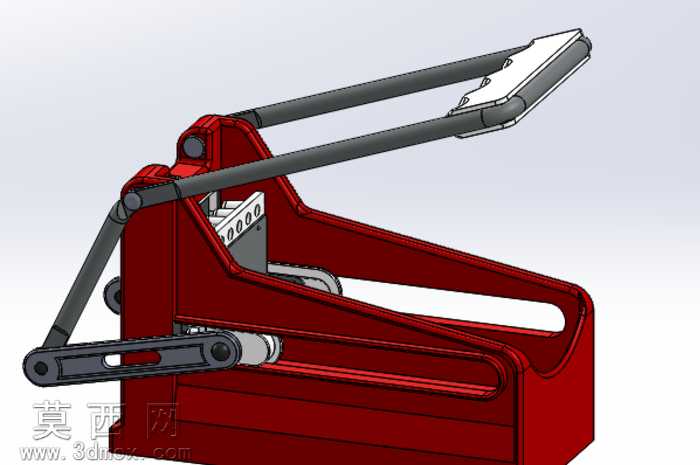

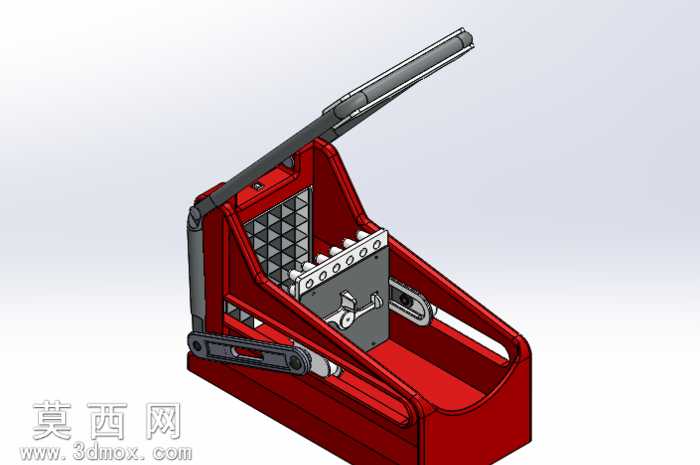

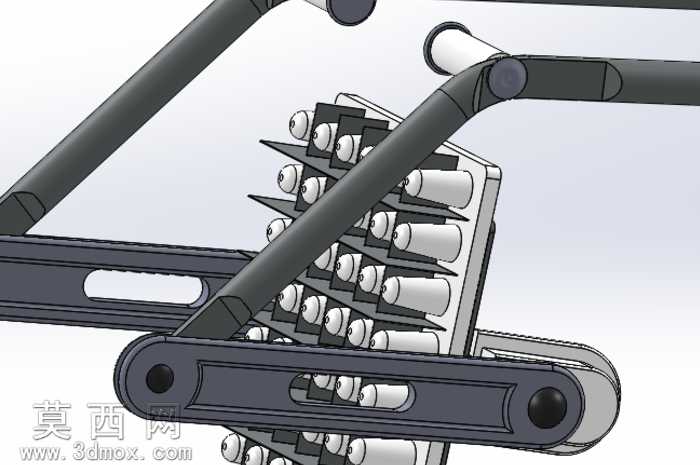

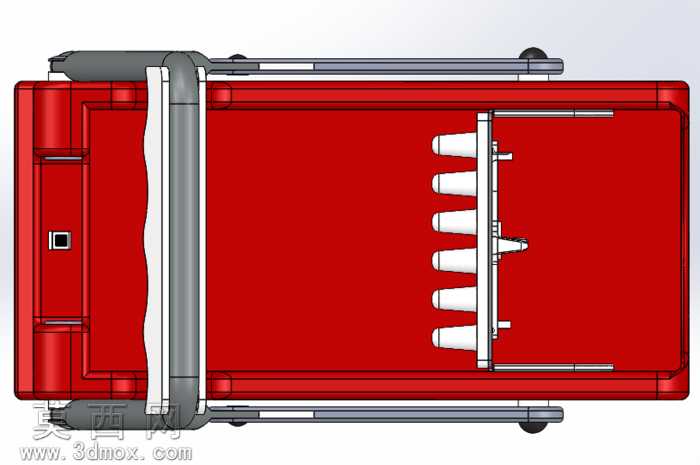

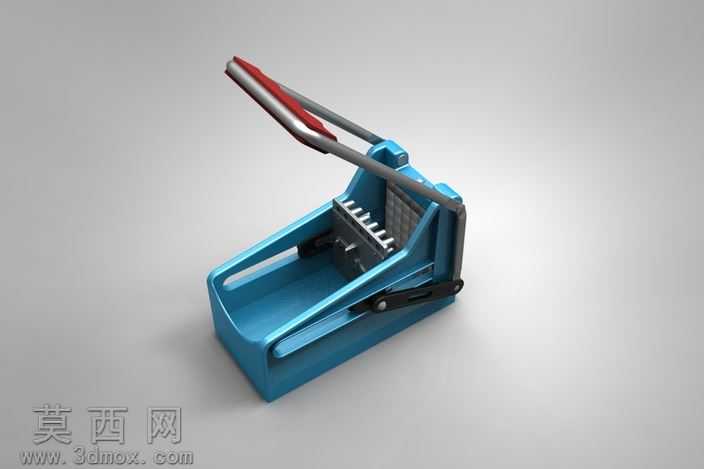

本作品为手动按压式食材切条器具的三维建模设计，建模过程中首先对产品的功能逻辑进行拆解，将整体结构划分为按压施力组件、导向支撑组件、切削刀网组件、食材承托组件四个核心模块，通过参数化建模方式逐一完成各零件的特征构建。在手柄部分建模时，依据人体工学握持弧度绘制曲面轮廓，对手指贴合的波浪形凹陷区域做连续圆角过渡处理，还原软质防滑握套的曲面形态，保证握持施力时的贴合度；两侧的导向支撑杆采用等直径金属杆件特征建模，通过同轴度约束保证与主体框架的滑动配合精度，还原杆件表面的金属拉丝质感。主体框架部分采用半透明硬质塑料材质设定，建模时对框架的加强筋、卡扣定位槽、刀网安装位做细节特征还原，通过薄壁特征控制框架的壁厚参数，匹配日常家用器具的塑料件厚度标准，同时预留刀网的拆卸更换间隙，还原产品可替换刀网的实用结构。切削刀网组件采用阵列式刀片建模，通过矩形阵列排布方形切削格，对刀片刃口做微角度斜面处理，还原金属刀片的锋利边缘特征，同时设计刀网与框架的卡扣定位结构，保证按压切削时刀网不会发生位移。底部的食材承托槽做倾斜导流设计，建模时预留食材推入的导向斜面，保证待切削食材能够精准对准刀网网格，避免切削过程中食材偏移。渲染阶段采用工作室柔光环境，对红色防滑握套赋予哑光软胶材质，调整粗糙度参数模拟橡胶类材质的漫反射效果；对金属导向杆与刀片赋予高反射金属材质，添加细微的划痕纹理提升真实感；对主体框架赋予半透明深色塑料材质，调整透光率参数展现内部的结构轮廓，同时在框架表面添加细微的磨砂质感，避免塑料材质出现过于廉价的高光反射。整体装配过程通过重合、同轴、距离等配合约束完成各零件的定位，模拟按压过程中导向杆沿框架滑动、刀网下压切削食材的运动行程，验证结构的运动合理性，避免零件之间出现干涉问题，保证手动按压操作的顺畅度，还原家用切条器具省力、便捷的使用特性。
