带滚花头部轴用定位销三维建模作品

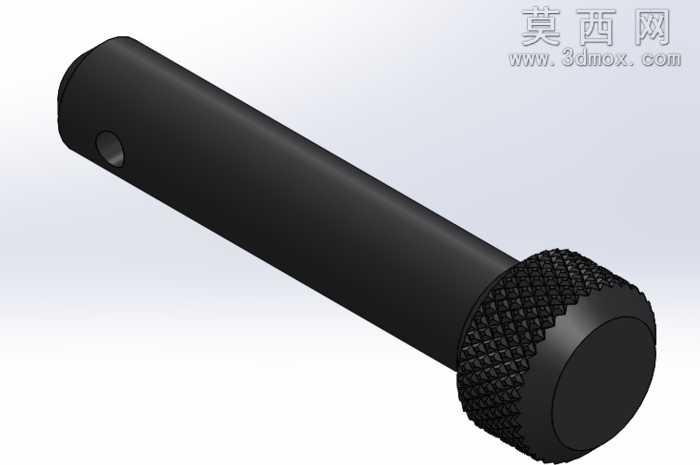

本作品为轴用滚花定位销的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循机械加工零件的真实尺寸规范与结构逻辑。建模初期先梳理零件的功能结构：该销钉主要用于轴类部件的限位、定位场景，头部设置滚花结构是为了方便手动拧动调整，杆身部分为光滑圆柱面，用于插入对应安装孔实现定位配合。建模阶段首先绘制杆身的回转截面草图，通过回转特征生成销钉的主体杆身结构，保证杆身圆柱度符合机械零件的公差要求，杆身端面做微小倒角处理，还原真实机加工零件的工艺细节，避免安装时出现锐边刮伤的问题。头部结构建模时，先绘制头部的六边形外轮廓基础，再通过拉伸特征与杆身做布尔合并，保证头部与杆身的同轴度误差控制在合理范围内；滚花结构的建模是本作品的细节重点，采用特征阵列的方式实现网纹滚花的效果：先绘制单个滚花齿的三角形截面，通过螺旋扫描生成单条滚花纹路，再围绕头部圆柱面做圆周阵列，调整阵列数量与螺旋升角，还原真实网纹滚花的凹凸纹理，滚花齿的深度、齿距均参照五金件滚花工艺的通用参数设置，保证纹理的真实感。材质与渲染阶段，为模型赋予黑色氧化处理的金属材质，调整材质的粗糙度参数：杆身光滑部分设置较低的粗糙度，呈现机加工后金属表面的细腻哑光质感，滚花头部因为纹理凹凸，设置稍高的粗糙度参数，还原滚花部位的防滑触感视觉效果；渲染时采用柔和的侧上方主光源搭配底部补光，突出杆身的圆柱轮廓与头部滚花的纹理层次，添加柔和的地面阴影，让模型呈现出真实工业零件的质感。结构设计上，头部直径大于杆身直径，形成限位台阶，安装时台阶面可以抵靠在安装件表面，控制销钉的插入深度，滚花头部的设计无需额外工具即可手动调整销钉位置，适配需要频繁拆装调整的轴类定位场景，整体建模过程严格遵循机械零件的设计规范，所有结构特征均对应真实的加工工艺，没有冗余的几何结构，模型可直接用于装配验证、工艺演示等场景。
