高空作业制绳缓降安全保护装置

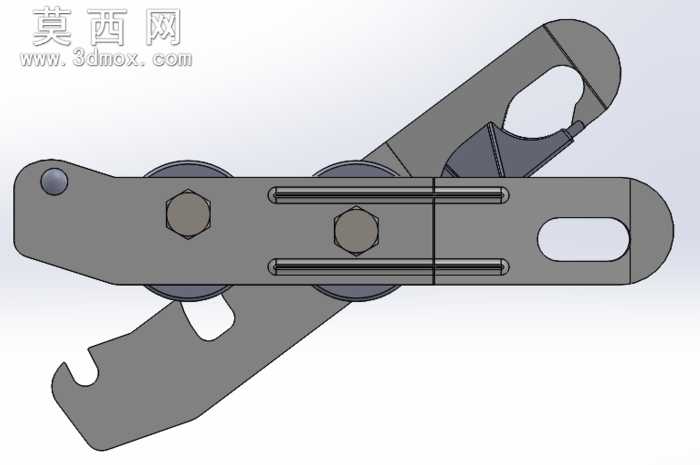

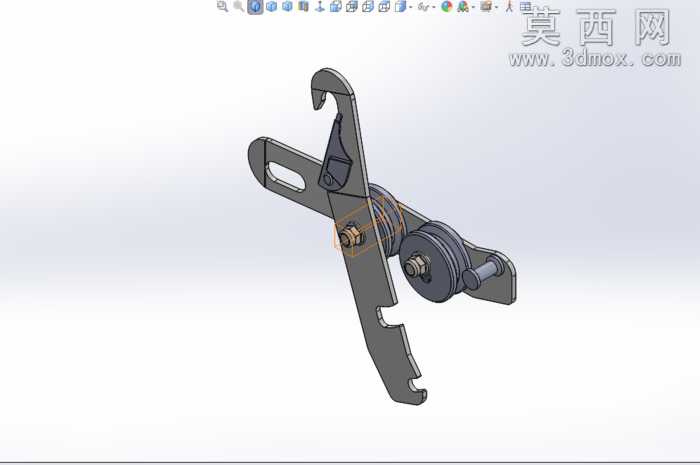

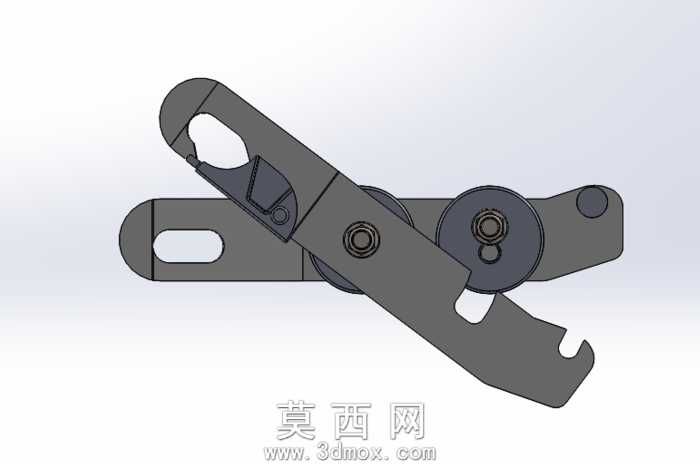

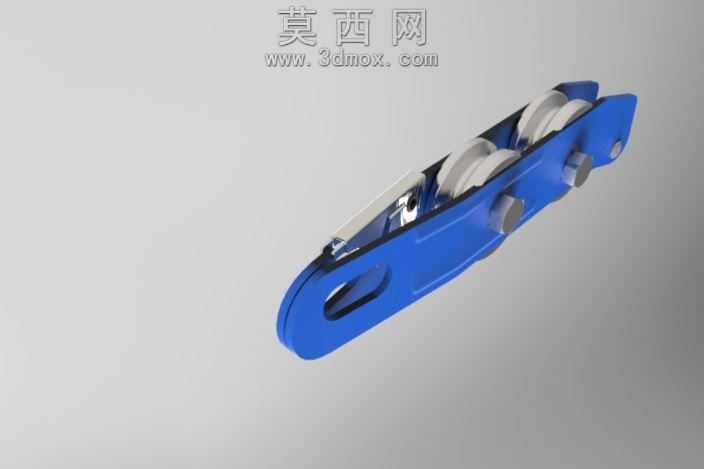

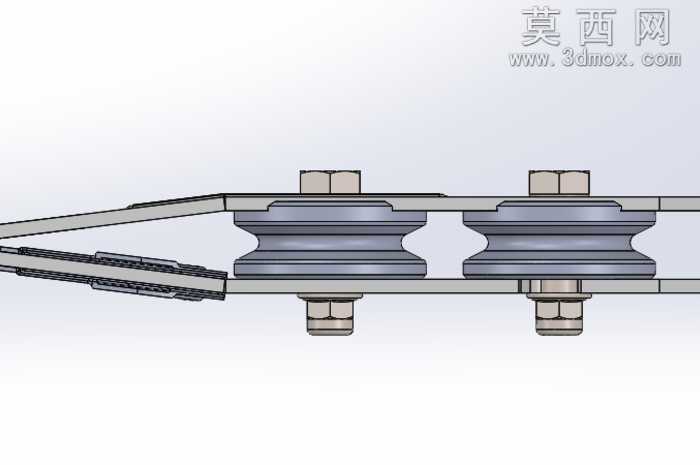

本作品为面向高空作业场景设计的制绳缓降安全保护装置三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先对装置的核心功能模块进行拆解，分别构建双侧承载侧板、多组导向滑轮、触发锁止机构、连接挂孔等独立零件，建模过程中严格遵循机械装配公差规范，对滑轮转轴与侧板安装孔的配合间隙、锁止棘爪的转动行程都做了精准的参数约束，确保各零件装配后无干涉、可实现预期的相对运动。渲染阶段采用哑光蓝色金属材质作为主体侧板的外观表现，滑轮部件使用亮面金属质感还原不锈钢材质特性，锁止机构的活动棘爪采用哑光灰金属材质区分功能区域，通过三点布光方案突出装置的结构轮廓与部件层次，背景采用浅灰色渐变处理弱化环境干扰，让观者可清晰识别各部件的形态与装配关系。结构设计上，装置整体采用长条形流线型布局，一端设置大尺寸挂接孔用于连接作业人员安全装备，中部排布三组平行导向滑轮用于穿入承重绳索，滑轮组的排布角度经过反复调整，可保证绳索滑动过程中顺畅无卡滞，同时内置的锁止机构可在绳索下降速度超过阈值时自动触发，通过棘爪卡紧滑轮实现即时制动。设计思路围绕安全可靠、轻量化的核心需求展开，整体重量控制在240克，不会给作业人员带来额外负重负担，同时结构经过5kN承重测试验证，可满足高空作业的安全承重要求，所有棱角位置都做了圆角过渡处理，避免使用过程中划伤绳索或作业人员，兼顾了功能性与使用安全性。
