SRB型IPE400重载承载底盘结构设计

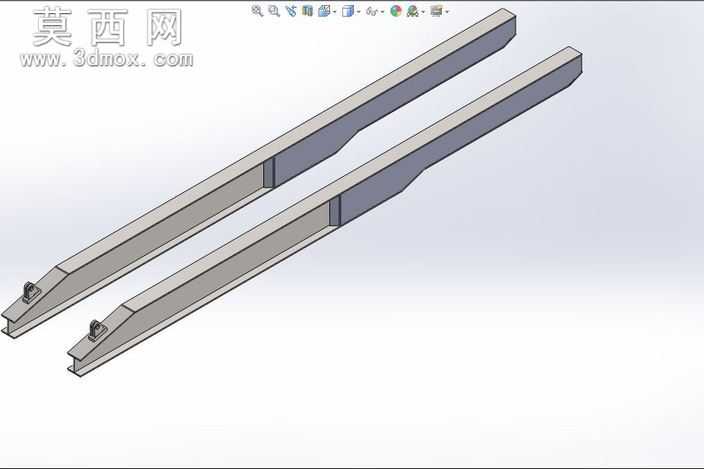

本模型为SRB规格IPE400承载底盘，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循IPE型材的标准截面参数，保证双梁平行度、端部导向结构尺寸、安装位定位精度均符合实际工业使用要求。建模阶段先完成单根主梁的轮廓草绘，通过拉伸、切除特征构建主梁的变截面过渡段，针对端部的楔形导向结构做了平滑过渡处理，避免应力集中的结构缺陷，随后在主梁对应位置添加安装卡扣的定位凸台与安装孔位，保证卡扣与梁体的装配间隙控制在合理公差范围内，完成单梁建模后通过镜像装配得到平行双梁结构，校验双梁的中心距、端面平面度、安装位同轴度，确保整体结构的装配合理性。材质配置上，主梁主体采用低合金高强度结构钢材质参数，表面做喷砂氧化的哑光金属质感渲染，端部安装卡扣采用铸钢材质，区分出不同构件的材质视觉差异，渲染阶段采用等轴测视角展示整体结构，搭配柔和的环境光突出梁体的棱线结构与截面特征，清晰呈现变截面位置的厚度变化、安装位的结构细节。设计思路上，该底盘采用双平行梁的承载结构，选用IPE400标准工字钢作为主梁基材，保证纵向承载能力的同时控制整体自重，端部设计楔形导向结构便于对接安装工位的导入作业，梁体上预留的卡扣安装位用于固定上部承载的包装箱类构件，可在交通运输及零部件周转场景中提供稳定的底部支撑，结构上避免多余的冗余设计，所有加强结构均设置在受力集中的变截面位置，在保证结构强度的前提下简化加工工序，适配标准化型材的加工生产流程，模型完整还原了实际构件的所有装配特征与结构细节，可用于结构校验、装配模拟以及相关承载场景的方案展示使用。
