带翼片轴类开口销连接接头结构

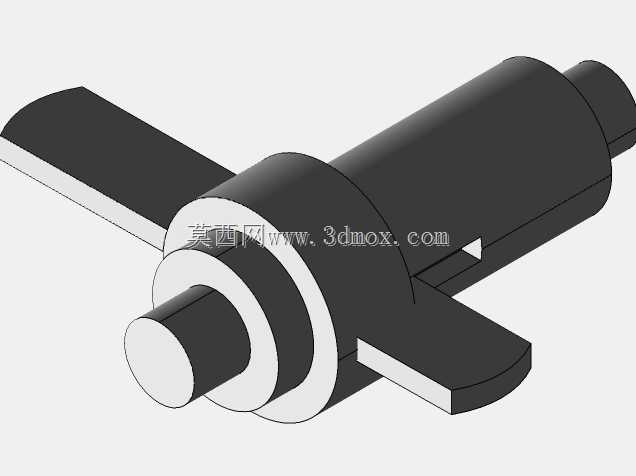

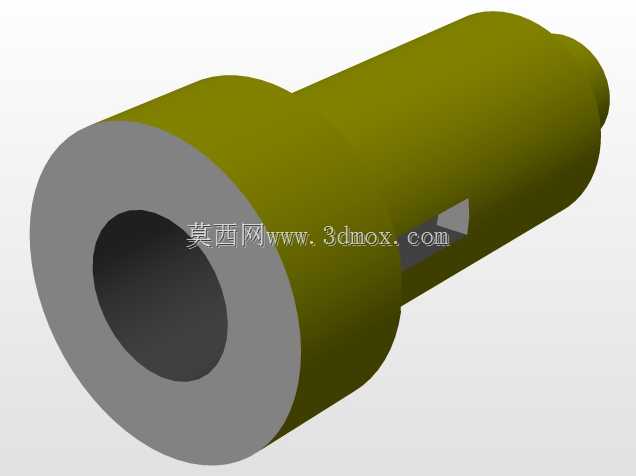

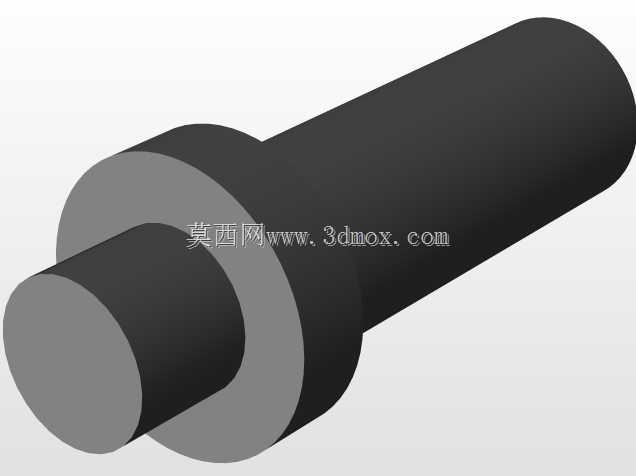

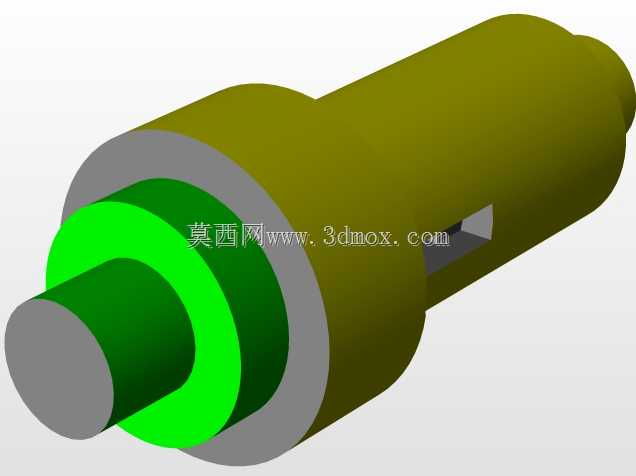

这类带翼片的开口销接头，多应用在轻载铰接机构的关节点位，常见于小型自动化设备的连杆传动端、简易工装的活动连接位，以及部分民用机械的手动操作机构连接处，核心作用是实现两个相对转动部件的轴向定位，同时传递小扭矩的周向载荷，避免轴件在运转过程中出现轴向窜动。从结构设计来看，主体采用阶梯轴构型，不同直径的轴段分别对应不同的装配需求：最细的轴段用于穿入被连接件的安装孔，中间的轴肩起到轴向限位作用，抵靠在被连接件的端面即可确定装配深度，无需额外加装定位套。两侧对称伸出的翼片是该结构的核心受力部分，翼片与轴身垂直布置，装配到位后翼片会卡在被连接件的卡槽内，既可以限制轴件自身的周向转动，也能在承受轴向拉力时提供足够的止退力，相比普通圆柱开口销，这种一体式翼片结构的接触面积更大，单位面积承压更小，在频繁小幅摆动的工况下不容易出现压溃变形。设计这类接头时，首先要确认安装边界的尺寸约束：轴段直径需要与被连接件的安装孔保持间隙配合，单边间隙控制在0.02-0.05mm区间，既保证装配顺畅，也避免间隙过大导致的铰接晃动量超标；翼片的厚度要匹配被连接件卡槽的深度，装配后翼片端面与卡槽底面预留0.1mm左右的间隙，防止加工误差导致翼片无法完全卡入卡槽；轴肩的直径要大于安装孔直径至少2mm，保证轴向限位的接触面积足够，避免轴肩在受冲击时切入被连接件端面。实际应用中，这类接头不适合大载荷的传动场景，仅适用于载荷不超过500N的轻载铰接位置，比如小型料仓的挡板启闭机构、手动夹具的锁紧联动结构、检测设备的探头摆臂连接点，这类场景不需要高强度的传动连接，但要求结构简单、装拆便捷，无需额外工具即可完成快速拆装维护。建模过程中需要注意翼片与轴身的过渡圆角处理，圆角半径取0.3-0.5mm即可，过小的圆角会在连接处产生应力集中，反复受载后容易出现翼片断裂的问题，过大的圆角则会干涉卡槽的装配，导致接头无法安装到位。另外轴端需要做0.2mm的倒角处理，方便装配时快速对准安装孔，提升装配效率。
