LCD模块PCB安装固定间隔垫片结构

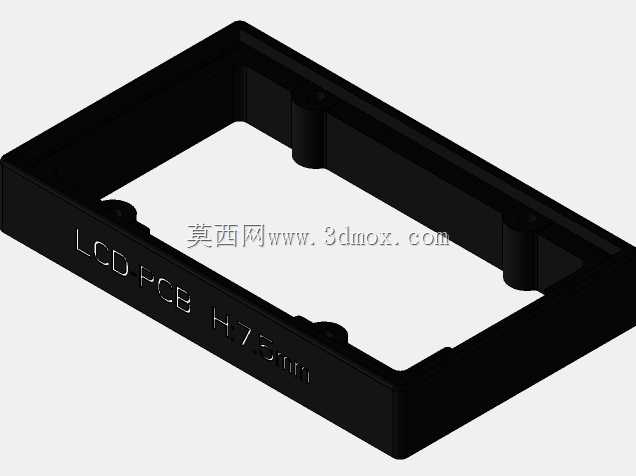

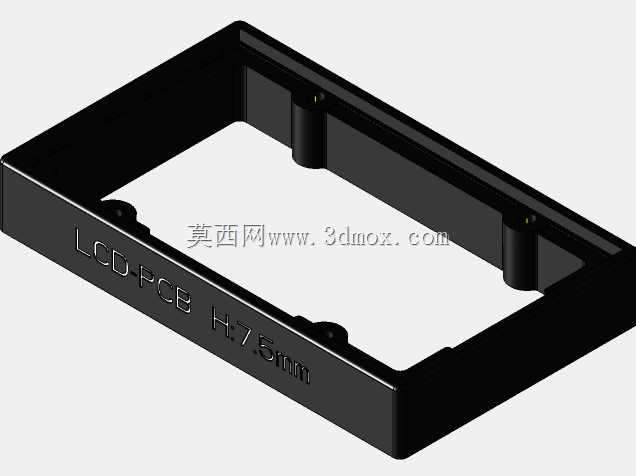

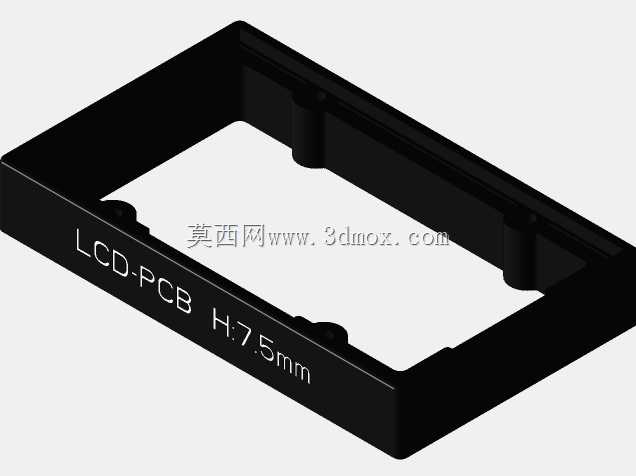

在嵌入式工控终端、小型人机交互界面、便携检测设备的板级组装环节，LCD屏与主控PCB之间的间距控制一直是结构设计里容易被忽略却直接影响成品可靠性的细节。这款间隔垫片正是针对这类板级安装场景设计的支撑固定件，用来在LCD模块和PCB板之间形成稳定的装配间隙，避免屏体背部元件与PCB表面焊点、贴片器件发生硬接触挤压，同时抵消装配过程中的公差累积，保证屏体安装后平面度符合显示要求。从结构形态上看，该垫片采用一体式矩形框型设计，整体轮廓匹配对应尺寸LCD模块的外边框，框体上预留的定位柱位置与PCB板、LCD模组的安装孔位完全对应，装配时可以直接卡入对应位置，不需要额外调整对位，能有效减少产线组装时的对位耗时。设计时特意将框体侧壁做了等厚处理，在保证整体支撑强度的前提下尽可能减少材料占用，同时框体边缘做了微小的倒角处理，避免装配时刮伤LCD屏的FPC排线或者PCB表面的阻焊层。尺寸参数上，该垫片适配的LCD模块长度方向尺寸为59.7mm，宽度方向为36mm，自身厚度为9.1mm，装配后能让LCD屏与PCB之间形成7.5mm的净空间距，这个间隙尺寸刚好可以容纳常规LCD屏背部的驱动IC、背光排线以及PCB板正面高度在6mm以内的贴片元件，不会出现空间浪费或者间隙不足的问题。在实际选型应用中，这类框型垫片相比零散的单个支撑柱有更明显的优势：整体式结构不需要在PCB上布置多个分散的固定孔，能节省PCB的板上布线空间，同时框体本身可以对LCD模块的四周边缘形成均匀支撑，避免单点支撑导致的屏体受力不均、显示画面出现水波纹的问题。对于结构工程师来说，在做板级堆叠设计时，直接选用这类匹配对应屏尺寸的成型垫片，可以省去自行设计支撑结构、反复验证间隙尺寸的步骤，只需要在PCB设计时对应预留好定位柱的过孔位置即可，能大幅缩短小尺寸显示类终端的结构开发周期。材质方面这类垫片一般采用阻燃ABS或者PC材质注塑成型，自身有一定的韧性，装配时可以轻微形变抵消装配公差，同时具备足够的支撑强度，长期使用不会出现蠕变塌陷的问题，能在设备全生命周期内维持稳定的间隙尺寸，避免因为支撑失效导致的屏体移位、排线拉扯断裂等故障。
