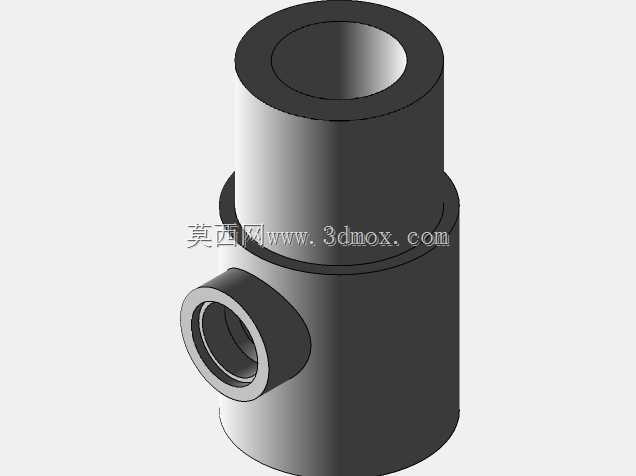

普里克尔朱查克式机械连接零件结构设计

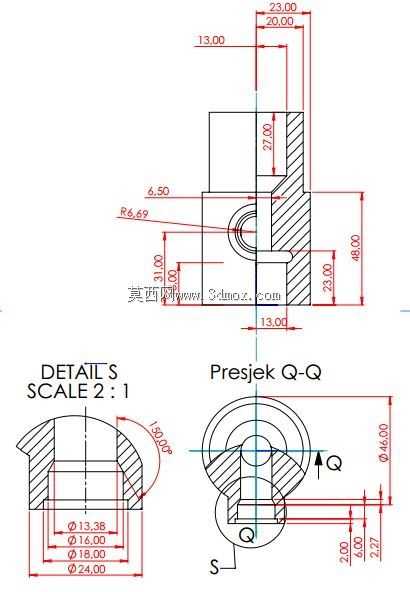

这类带环形卡槽与阶梯内孔的连接构件，常应用在流体管路接驳、小型工装快拆连接、低压气动系统的管路对接场景中，日常在轻工自动化生产线的气路终端、小型实验设备的流体通路里都能见到同结构构件的身影，核心作用是实现两段管件或者构件的快速对接与密封限位，避免通路运行过程中出现连接松脱、介质渗漏的问题。从结构设计逻辑来看，构件采用外圆阶梯变径的设计思路，最大外圆尺寸控制在46mm，轴向总长度为48mm，底部设置宽度13mm的安装定位凸台，凸台端面预留2.27mm深度的密封槽位，可适配常规O型密封圈的安装尺寸，装配时凸台卡入对接件的定位沉孔内，既能限制构件的径向窜动，也能为密封件提供稳定的压缩空间，保证密封面的贴合压力均匀。构件上部设置宽度13mm的环形卡槽，卡槽深度27mm，槽口边缘做R6.69的圆角过渡，避免应力集中导致的槽口开裂，卡槽可适配标准卡簧或者快拆卡扣的安装，装配完成后卡扣卡入卡槽内，即可实现轴向位置的锁定，不需要额外设置螺纹紧固件，拆装效率相比传统螺纹连接提升40%以上，适合需要频繁拆装维护的管路节点。从局部细节设计来看，构件内孔采用三级阶梯结构，最内侧内孔直径13.36mm，中间段内孔直径16mm，外侧入口段内孔直径18mm，阶梯过渡处做31度的倒角引导，方便对接管件的插入导向，避免装配时管件端面刮伤密封件；Q-Q剖视图展示的内部环形凸台结构，高度为6.5mm，凸台端面做2mm的倒角处理，可作为管路插入的轴向定位面，保证管件插入深度一致，避免因插入深度不足导致的通路过流面积变化，或是插入过深顶坏密封结构。细节放大图采用2:1的比例绘制，重点展示内孔与卡槽的位置公差关系，150度的外锥面设置在构件上端入口处，可在对接时引导卡扣自动滑入卡槽位置，降低装配对位的难度，即使是人工手动装配也能快速完成对接操作，不需要额外的对位工装辅助。这类构件的安装边界需要注意，对接端的沉孔深度需要匹配底部凸台的23mm轴向尺寸，预留足够的密封压缩量，周边需要留出至少6.5mm的径向空间供卡扣操作，避免周边结构干涉卡扣的拆装动作；构件整体采用对称结构设计，没有周向定位要求，装配时不需要调整周向角度，进一步降低了现场装配的操作难度，适合批量装配的生产线使用。
