欧规220V交流电源插座防护端盖结构

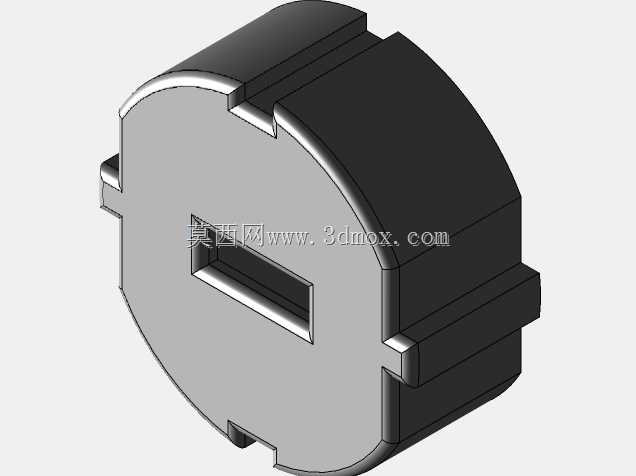

这款欧规220V交流插座端盖，主要应用于民用建筑、工业机柜、户外配电设施等场景的墙面或设备内嵌式AC电源插座端部防护，日常使用中既可以遮挡插座内部带电铜件，避免异物误入引发触电、短路风险，也能在非用电状态下减少灰尘、水汽、油污进入插座内部，延长插座整体使用寿命，部分带卡扣结构的款式还可实现防误触、防非授权插拔的功能，适配公共区域、工业车间等人员复杂的使用场景。从结构设计来看，端盖整体采用近圆形带定位凸耳的外形，周向均匀分布的凸台与凹槽是核心安装定位结构，安装时凸台卡入插座基座对应的卡槽内，无需额外螺丝即可完成快速装配，拆卸时也可通过凸台间隙撬动完成维护，兼顾装配效率与连接可靠性。端盖中心预留的矩形开孔是对应欧规插座的插套避让位，开孔边缘做了小尺寸倒角处理，既可以避免插头插拔时刮擦插脚镀层，也能在插头插入时起到导向作用，减少插脚歪斜导致的铜件变形问题。设计过程中，端盖的外轮廓尺寸严格匹配标准欧规86型暗装插座的面板安装边界，整体厚度控制在不突出墙面安装面3mm的范围内，避免日常通行、物品摆放时剐蹭端盖导致脱落，周向凸耳的位置公差控制在±0.1mm以内，保证和基座卡槽的配合间隙均匀，不会出现装配后歪斜、松动的情况。端盖背部做了一圈环形的止口结构，装配时止口嵌入插座基座的环形槽内，可实现IP40级别的基础防护，阻挡直径大于1mm的固体异物进入插座内部，适配普通室内干燥环境的使用要求。选材方面这类端盖通常采用阻燃PC或ABS材质，建模时壁厚均匀控制在1.5mm，既保证足够的结构强度，插拔受力时不会出现开裂变形，也能控制材料成本，同时避免壁厚不均导致的注塑缩痕、翘曲问题，周向的卡扣结构做了0.2mm的拔模斜度，适配注塑模具的脱模要求，量产时可实现高效批量生产。
