交叉杆式空间多孔晶格结构设计

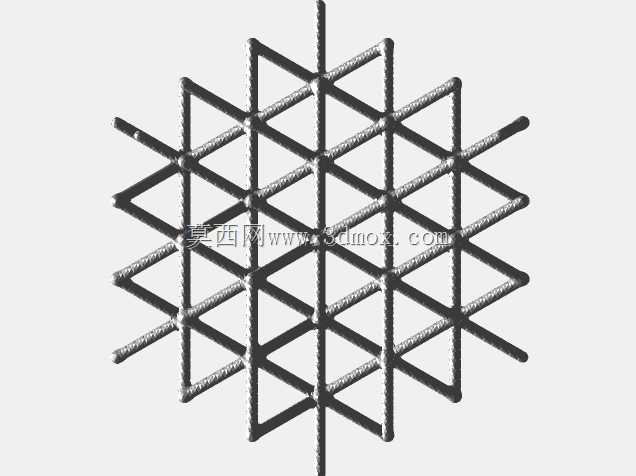

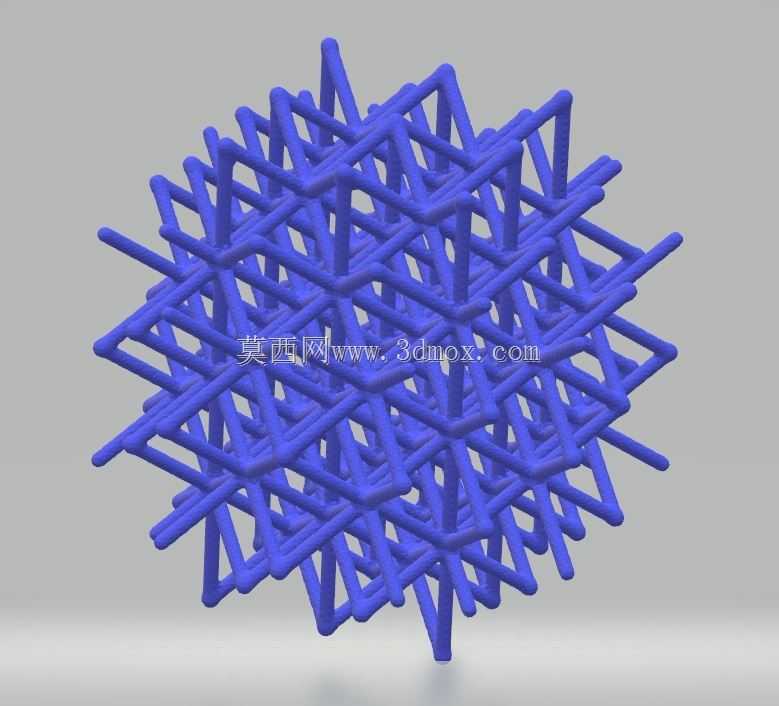

这类交叉杆构成的空间晶格结构，最早是从晶体原子排列规律中抽象而来，现在已经成为轻量化结构设计领域的核心构型之一，在航空航天、增材制造、生物医疗植入物、缓冲吸能构件等场景中应用极广。做这类结构设计的时候，首先要明确应用场景的力学边界：如果是用于航空航天非承力舱段的填充，要优先控制整体孔隙率，在保证杆系连接强度的前提下尽可能降低整体密度，单根杆件的直径要根据选区激光熔融设备的最小成型精度来设定，避免打印过程中出现杆件翘曲、断连的问题，同时要保证每个晶格单元的节点处圆滑过渡，减少应力集中带来的疲劳失效风险。如果是用于骨科植入物的填充结构，就要调整晶格的孔隙尺寸在150-500微米区间，适配骨组织长入的需求，同时整体结构的弹性模量要匹配人体皮质骨的模量范围，避免应力遮挡效应，这时候杆件的排布角度要兼顾各个方向的受力均匀性，避免某一方向刚度过高、另一方向易发生剪切破坏。设计过程中不会直接做整段实体填充，而是先建立单胞晶格的参数化模型，通过调整单胞的边长、杆件直径、交叉角度三个核心参数，先对单胞做压缩、剪切、冲击的有限元仿真，拿到单胞的等效力学参数之后，再根据整体构件的外形边界做阵列排布，在靠近构件外表面的区域会适当加大杆件直径，提升表面的抗磕碰能力，内部区域则保持均匀的杆径参数，保证整体力学性能的一致性。这类结构的安装边界完全依托外部承载构件的内腔尺寸，晶格本身作为填充体不需要额外的安装接口，只需要在与外壁连接的位置保证杆件与壁面完全融合，避免连接界面出现剥离缺陷。在缓冲吸能场景下使用时，会适当调整杆件的长径比，让杆件在受冲击时能够逐层发生塑性屈曲，通过可控的变形吸收冲击能量，这时候要避免杆件刚度过大导致的冲击载荷直接传递到被保护构件上，也不能让杆件过软导致吸能行程不足。整个结构的空间对称性极好，三个正交方向的力学性能基本一致，不会出现各向异性差异过大的问题，对于多方向受力的工况适配性很强，设计时还要考虑增材制造过程中的排粉需求，所有孔隙都要保证连通，避免打印完成后内部残留金属粉末无法排出，影响最终构件的重量和使用性能。
