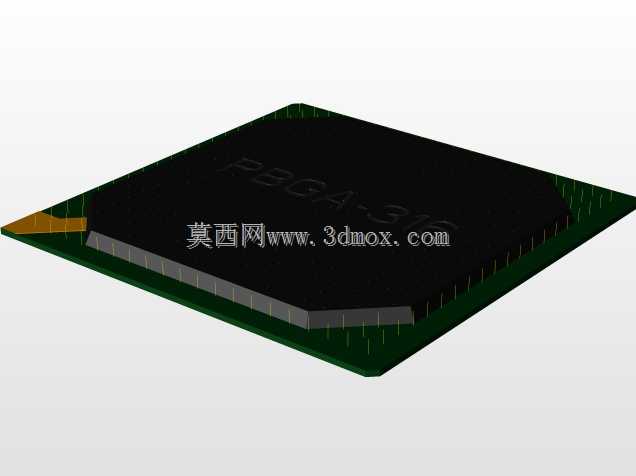

PBGA316表贴封装芯片三维结构设计

在高速数字电路硬件设计工作中，PBGA封装芯片的三维结构建模是PCB布局、结构干涉校验、热仿真分析环节必不可少的基础工作，很多刚入行的结构工程师容易忽略这类表贴元件的精确建模，等到样机试产阶段才发现芯片高度与周边屏蔽罩、散热结构产生干涉，或是焊球布局与PCB焊盘对位出现偏差，导致返工延误项目进度。这款PBGA316封装采用1.27mm标准焊球节距设计，本体外形尺寸为27mm×27mm，属于典型的中大规模集成电路表贴封装形式，建模过程中需要严格把控焊球阵列的排布精度，每一个焊球的位置、直径、共面度都要符合实际生产的公差要求，否则后续导出的STEP模型导入PCB设计软件后，会出现焊盘与元件引脚不匹配的问题，直接影响SMT贴片的良率。从实际应用场景来看，这类封装的芯片多用于工业控制主板、通信设备核心板、高端嵌入式计算模块上，相比传统的QFP封装，PBGA封装的焊球阵列分布在芯片底部，能在相同的本体尺寸下引出更多IO引脚，同时缩短了信号传输路径，更适合高速信号的传输，不过这也对结构建模的精度提出了更高要求，不仅要还原芯片本体的外形轮廓，还要准确体现底部焊球的突出高度，因为焊球高度直接决定了芯片焊接后的整体安装高度，是结构空间校验的核心参数。建模时首先要确定芯片的安装基准面，也就是芯片底部塑封体的下表面，所有焊球的高度都以这个基准面为起点计算，芯片本体的边角做了微小的倒角处理，避免生产过程中出现应力集中导致封装开裂，顶部的丝印标识区域做了轻微的凹陷处理，还原真实芯片的丝印印刷工艺特征。在结构干涉校验环节，这个模型可以直接导入整机装配环境，检查芯片上方的散热片安装空间、侧面的接插件距离、底部的PCB布线空间是否满足要求，尤其是在高密度组装的设备内部，毫米级的尺寸偏差都可能导致装配失败，比如芯片高度如果建模偏差0.2mm，就可能导致上方的屏蔽盖无法扣合，或是散热片与芯片核心接触不充分影响散热效果。另外，这个模型的尺寸边界完全按照实际器件的标称值设定，没有多余的工艺冗余结构，方便工程师在选型阶段直接调用，快速评估该封装芯片在目标PCB板上的布局可行性，不需要再额外查阅规格书核对安装尺寸，能大幅缩短前期方案设计的周期。需要注意的是，这类表贴封装的芯片在建模时不能简化掉焊球结构，很多工程师为了省事直接用一个方块代替芯片本体，忽略了底部焊球的存在，导致后续做SMT钢网设计、焊膏量计算时出现误差，甚至在做跌落仿真、振动仿真时无法准确模拟焊点的受力情况，得出的仿真结果完全不具备参考价值。
