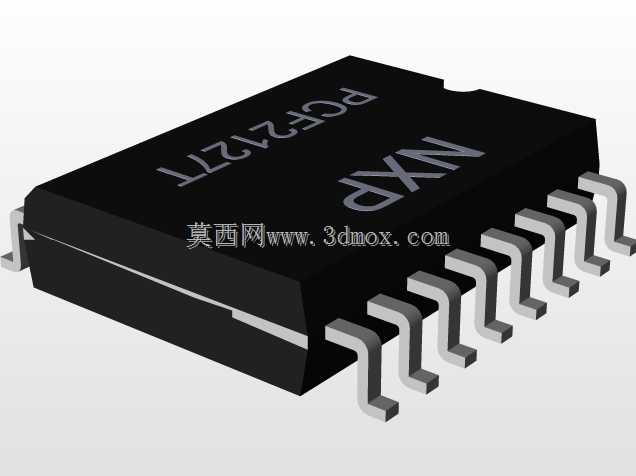

NXP集成石英晶体精密RTC芯片外观结构

项目分类:3D模型 发布时间:2021-08-29 ID:253299
  • NXP集成石英晶体精密RTC芯片外观结构

在工业控制板卡、便携消费电子、车载计时模块这类对计时精度有持续要求的电路设计场景里,实时时钟芯片是保证设备掉电后仍能维持时间基准的核心器件,这款集成石英晶体的精密RTC,在结构设计上充分考虑了贴片量产的装配需求,采用小体积表贴封装形式,引脚沿封装两侧对称排布,引脚间距符合SMT回流焊的通用加工公差要求,不需要额外预留特殊的治具定位空间,适配常规0805、0603阻容元件的同批次贴装工艺,能直接融入现有消费电子、工业板卡的SMT生产线流程,不需要单独调整钢网开口参数。从功能结构来看,这款芯片把石英谐振腔和计时处理电路做了单封装整合,省去了外部单独搭配32.768kHz晶振的布局空间,也规避了外部晶振走线过长带来的信号干扰、起振不良等常见电路问题,在PCB布局时,只需要按照封装引脚定义完成电源、通信总线的走线即可,不需要额外预留晶振的负载电容焊接位置,能有效压缩板卡的局部占用面积,对于空间受限的穿戴设备、手持采集终端这类产品的结构设计来说,能减少板卡边缘的元件堆叠压力。做三维建模的时候,需要严格还原封装本体的厚度、引脚的成型弧度与伸出长度,引脚的弯折角度要匹配实际SMT焊接时的共面度要求,不能出现引脚悬空或者与焊盘错位的干涉问题,封装本体的顶面标识区域要预留丝印标注的平面,不能有结构凸起影响丝印清晰度。在安装边界上,这款芯片的封装周边不需要预留过高的安全距离,只要避开板卡上结构件的固定柱、外壳的加强筋位置即可,因为其整体封装高度较低,不会和常见的板卡屏蔽罩、外壳内壁产生空间干涉,在做整机结构堆叠时,可以把该芯片布置在板卡的边缘区域,靠近通信接口或者电源管理电路的位置,减少I2C通信总线的走线长度,降低信号传输的压降与干扰风险。不同于分立晶振加RTC芯片的组合方案,单封装的结构设计能降低生产环节的物料BOM条目数量,减少SMT贴装的点位,从结构层面降低批量生产时的虚焊、漏焊概率,同时石英晶体的内置封装也做了密封处理,能适应工业场景下的温湿度变化,避免外部凝露、粉尘进入晶振腔影响计时精度,在做结构防护设计时,不需要单独给晶振区域做三防漆的特殊遮蔽处理,能简化板卡的后段加工工序。建模过程中对引脚的细节还原要贴合实际物料的成型特征,引脚末端的焊盘接触区域要保持平整,本体的边角做微小的倒角处理,还原实际塑封工艺的成型特征,避免模型出现过于尖锐的直角,和实际物料的外观特征产生偏差,方便结构工程师在做板卡布局校验时,能准确判断元件与周边结构件的间隙是否满足装配要求。
