德州仪器四通道双向电压电平转换芯片

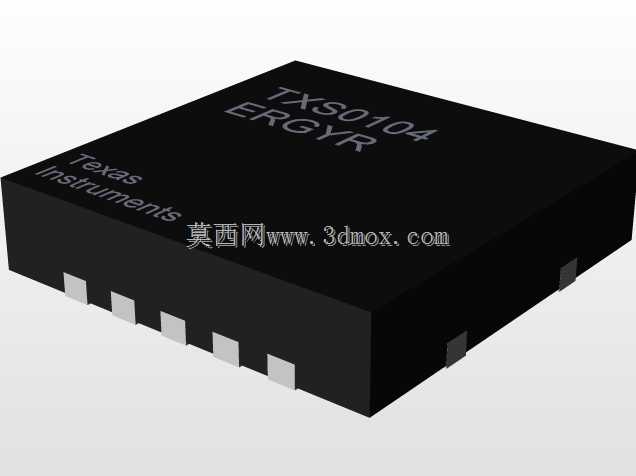

在多电压域混合的电路设计场景中，不同供电电压的外设、主控、接口模块之间往往存在信号电平不匹配的问题，若直接连接不仅无法正常传输信号，还可能因电压差损坏器件，这类双向电压电平转换芯片就是为解决这类跨电压域信号交互问题设计的。这款芯片可实现4路双向信号的电平转换，无需额外设置方向控制引脚，能自动识别信号传输方向，适配1.2V到3.3V等多档常用电压域之间的信号交互，在消费电子、工业控制板卡、嵌入式开发板、通信接口转接设备中都有广泛应用，比如连接3.3V主控与1.8V存储模块、匹配5V传感器接口与3.3V主控IO口等场景，都能依靠这类芯片完成可靠的信号电平匹配。从三维建模的角度来看，这款芯片采用贴片式QFN封装，建模时优先还原封装的实际安装边界，引脚的排布间距、芯片本体的厚度、散热焊盘的位置都严格参照实际器件的封装尺寸制作，确保在PCB布局装配阶段，模型能和实际器件的安装空间完全匹配，不会出现结构干涉。建模过程中，芯片顶面的丝印标识按照实际器件的印刷位置还原，引脚的金属质感、塑封本体的哑光黑质感都做了对应呈现，方便结构设计人员在整机结构评审时，直观识别板卡上的器件位置与型号。在实际电路布局中，这类芯片通常布置在不同电压域器件的信号连接路径中间位置，建模时预留的周边安装空间要满足SMT贴片工艺的要求，芯片本体与周边电容、电阻等阻容件的间距要符合生产工艺规范，同时要考虑芯片工作时的散热空间，避免周边过高器件遮挡影响散热。不同于单向电平转换芯片，这款双向转换的器件无需额外的方向控制信号，能大幅简化电路布线，对应的三维模型也还原了所有引脚的对应位置，包括电源引脚、接地引脚、信号通道引脚的排布都和实际封装完全一致，结构设计人员在进行板卡堆叠设计时，可以直接调用该模型核对安装高度，确保芯片和外壳、屏蔽罩等结构件之间留有足够的安全间隙，避免组装时出现压件问题。在工业控制类设备的板卡设计中，这类电平转换芯片的使用频率很高，因为工业场景中往往会混用不同年代、不同供电标准的外设模块，可靠的电平转换是保障设备稳定通信的基础，精准的三维模型能帮助设计人员在虚拟装配阶段就排查出结构干涉、安装空间不足等问题，减少打样迭代的次数，提升研发效率。
