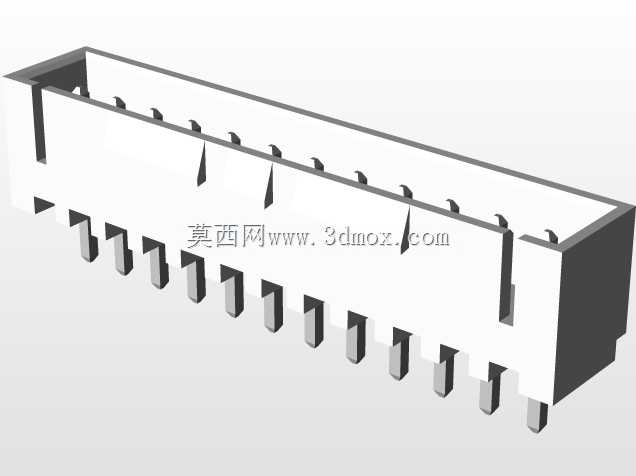

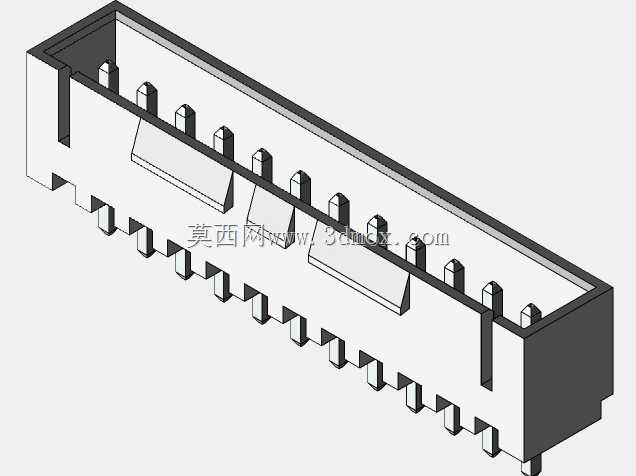

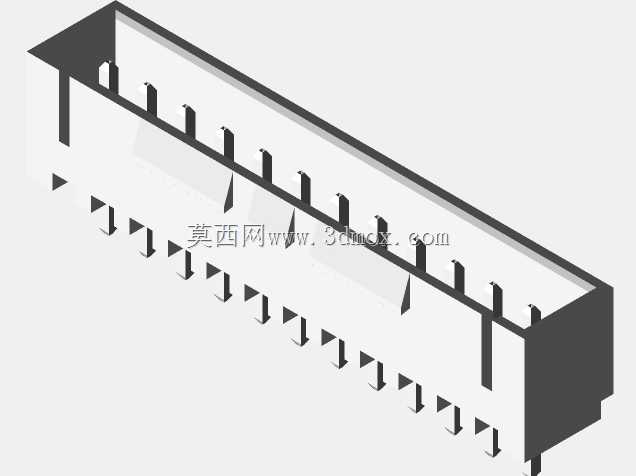

12针2.5mm节距THT公接插件结构

这款板端直插公接插件，主要应用在工业控制板卡、消费电子主板、电源模块内部的板对线连接场景，在伺服驱动器IO接口、小型PLC扩展端口、家电主控板信号传输链路中都能见到这类结构的身影，承担多回路电信号稳定连通的作用，避免飞线焊接带来的接触不良、维护不便问题。设计之初优先考虑波峰焊工艺适配性，插针采用直插THT封装，引脚间距严格遵循2.5mm行业通用节距，能匹配市面上绝大多数标准PCB封装库，结构工程师在Layout阶段无需额外调整焊盘尺寸，直接调用标准封装即可完成布线，大幅缩短硬件开发周期。整体外形长度控制在32.4mm，宽度5.8mm，安装后本体高出PCB板面7mm，不会占用过多板上垂直空间，对于内部空间紧凑的小型化设备十分友好，比如手持检测仪器、嵌入式采集模块这类对安装边界有严格限制的场景，该尺寸能很好适配壳体内部的堆叠间隙，不会和周边电容、芯片等元器件产生干涉。本体采用绝缘耐高温工程塑料材质，插针排布在塑壳内部的定位槽中，每根插针对应独立的隔腔，避免相邻引脚在焊接或使用过程中出现短接风险，塑壳外侧设计有导向卡扣结构，和对应母头对插时能自动对位，插合到位后有明显的段落反馈，长期受振动影响也不会出现松脱。塑壳底部设计有定位凸台，插件过波峰焊时能卡在PCB对应的定位孔中，避免焊接过程中接插件偏移导致的引脚虚焊、偏焊问题，引脚伸出塑壳底部的长度严格控制在1.5mm，既能保证焊锡充分浸润形成可靠焊点，又不会因为引脚过长导致焊后剪脚工序增加额外工时。这类接插件的接触电阻控制在毫欧级，能稳定传输小电流信号与低压供电回路，在-40℃到105℃的工作温度区间内，塑壳不会出现形变、脆化问题，插针表层的镀锡层能抵御常规环境下的氧化，长期使用接触性能不会出现明显衰减。
