SC70-5五引脚贴片SMD芯片封装结构

在消费电子、工业控制板卡、便携医疗设备的PCB布局设计环节，SMD封装元器件的三维模型是结构干涉校验、焊盘匹配设计、SMT产线钢网开孔验证的核心参考依据，SC70-5作为小尺寸五引脚贴片封装，广泛应用在逻辑门电路、低压差线性稳压器、小型信号开关、ESD保护器件等半导体元件的封装载体上，这类封装的核心优势是占用PCB板面积极小，适合高密度布板的便携类电子产品设计场景。

这款封装的外形尺寸控制极为严格，本体长度2.15mm，宽度1.35mm，本体高度1.1mm，引脚中心间距为0.65mm，属于细间距小外形封装范畴，设计建模时首先要还原引脚的共面度公差，五根引脚分别从封装本体两侧引出，其中一侧排布2根引脚，另一侧排布3根引脚，引脚末端做了弯折成型处理，贴合焊盘的焊接端面平整度直接影响SMT回流焊的良率，建模时需要严格还原引脚的弯折弧度、金属镀层区域的厚度，以及引脚与封装本体的衔接位置，避免出现引脚与本体干涉、引脚伸出长度不符合焊接要求的问题。

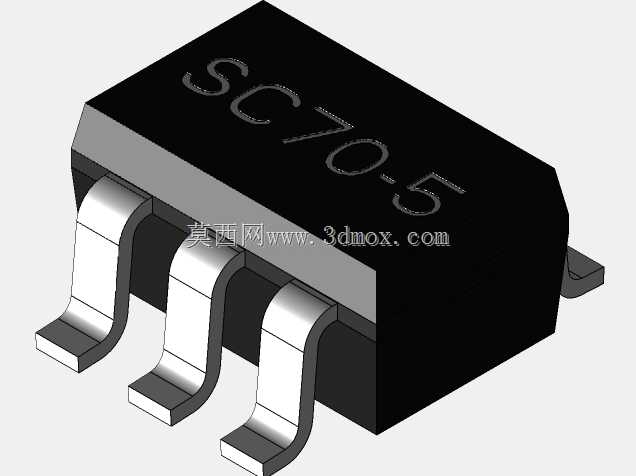

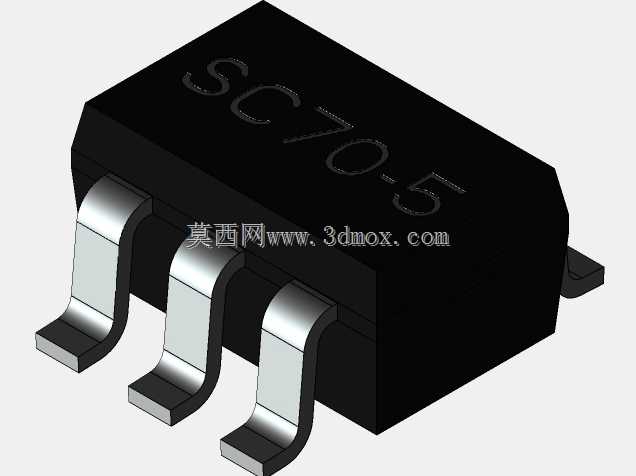

从实际应用角度看，这类小尺寸封装在布局时需要预留足够的焊盘外扩空间，引脚外侧的焊盘延伸量要满足波峰焊或回流焊的锡膏爬锡要求，同时封装本体与周边 taller 元器件的安全间距要控制在0.3mm以上，避免产线贴装时吸嘴拾取出现干涉，也方便后期返修时热风枪的操作空间预留。建模过程中对封装本体表面的丝印标识做了等比例还原，本体顶面的SC70-5标识清晰对应封装规格，方便设计人员在装配校验时快速识别封装类型，避免出现封装错用的问题。

引脚的材质建模还原了金属引线的弯折应力特性，引脚根部与塑封本体的结合位置做了圆弧过渡处理，还原实际生产中塑封料包裹引脚根部的结构，避免建模时出现直角衔接导致的应力集中误判，同时引脚的焊接面做了微凸处理，还原实际元器件引脚的共面度偏差特征，让PCB布局的3D干涉校验更贴近真实生产场景，不会出现模型过于理想化导致的实际装配卡件问题。在便携穿戴设备的主板设计中，这类小封装的高度控制直接影响产品的整机厚度，1.1mm的本体高度可以适配多数超薄类电子产品的壳体内腔堆叠要求，不需要在壳体上额外做避让沉台，能有效简化壳体的模具结构，降低整机生产的成本。
