带端部弯钩结构的圆柱螺旋弹簧建模设计

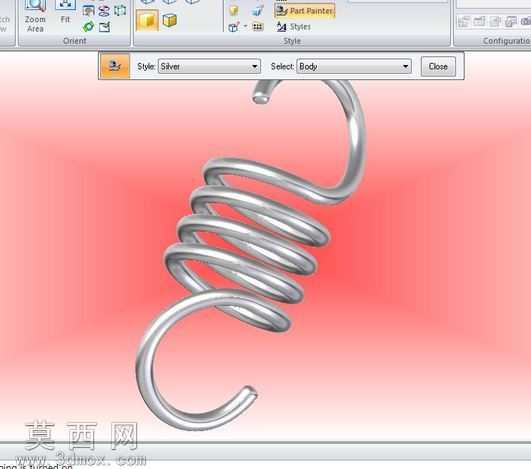

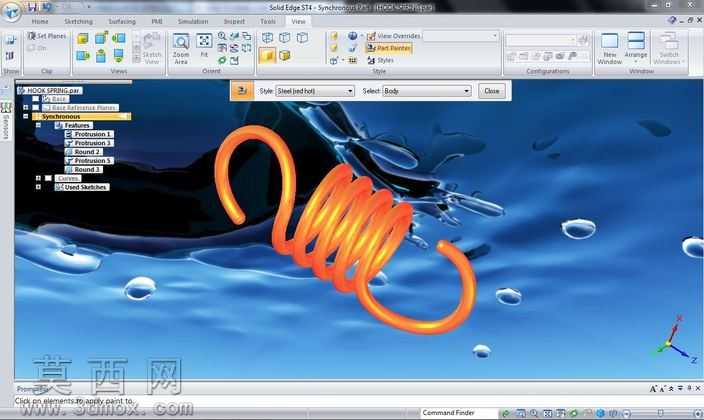

本次建模对象为带端部弯钩的圆柱螺旋压缩弹簧，整体采用等节距螺旋线作为主体扫掠路径，两端延伸出平滑过渡的弯钩结构，用于实现部件间的弹性挂接与复位功能。建模过程中首先确定弹簧的核心参数：簧丝直径、弹簧中径、有效圈数、两端弯钩的弯曲半径与延伸长度，先绘制螺旋线路径，螺旋线的起始端与末端分别衔接相切的圆弧段与直线段，保证弯钩部分与螺旋主体的曲率连续，避免扫掠过程中出现曲面扭曲、棱边断裂的问题。扫掠特征生成时，以圆形簧丝截面沿组合路径进行扫掠，过程中注意控制截面的法向始终与路径切线方向保持垂直，确保簧丝整体粗细均匀，无局部变形、壁厚不均的缺陷。完成主体实体生成后，重点处理弯钩与螺旋主体衔接处的边缘过渡，对衔接位置的锐边进行小半径圆角处理，既消除建模过程中产生的尖锐棱边，也符合实际弹簧加工的工艺特征，避免应力集中导致的零件失效。材质设置方面，选用金属铬材质，调整反射参数与粗糙度数值，模拟弹簧钢经过表面抛光处理后的金属光泽，渲染时采用渐变红色背景突出金属零件的轮廓质感，通过环境光反射凸显簧丝表面的光滑曲面效果，清晰呈现螺旋圈的层叠结构与弯钩的流畅弧度。结构设计上，两端弯钩的朝向与角度经过校准，保证安装时挂接点位的受力方向与弹簧轴向一致，有效圈数的设置匹配常规弹性件的刚度需求，整体结构无多余特征，所有曲面均为连续过渡，既满足三维建模的几何连续性要求，也符合实际五金弹簧的生产加工逻辑，可直接用于装配验证、结构演示或加工参考。建模过程中针对弯钩与螺旋段衔接处的边缘处理，采用路径相切约束与圆角特征结合的方式，避免实体出现破面、重叠等拓扑错误，保证模型的几何完整性，能够适配不同的装配场景使用需求。
