多规格螺栓螺柱紧固件组CAD设计模型

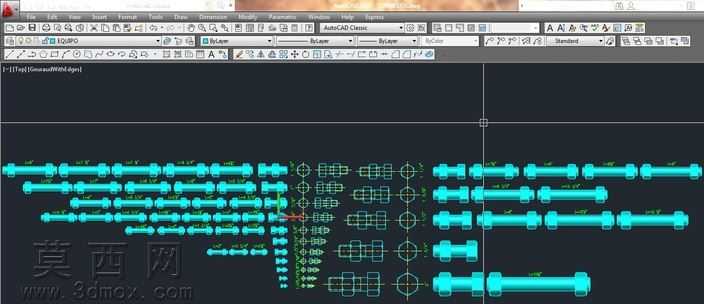

本模型为多规格螺栓与螺柱组成的紧固件系列设计成果，建模过程依托AutoCAD平台完成，严格遵循机械紧固件的通用设计规范开展参数化绘制。建模阶段首先梳理不同公称直径、不同长度规格的螺栓螺柱结构特征，统一设定绘图比例与图层规则，将外轮廓线、尺寸标注线、中心线分别归属至对应图层，保证图纸层级清晰、可读性强。针对每一款紧固件，都精准还原其核心结构：螺栓部分完整绘制六角头部的对边尺寸、对角尺寸，螺杆段的公称直径、有效螺纹长度、末端倒角结构，螺纹段按照机械制图标准采用简化示意画法，既保证结构表达准确，又避免冗余线条干扰视图识别；螺柱部分区分两端螺纹段的长度差异、旋合端与紧固端的结构区别，对无螺纹的光杆段直径公差、过渡圆角都做了规范表达。模型在视图排布上采用阵列式布局，将同直径不同长度的紧固件沿水平方向依次排列，同长度不同直径的紧固件沿竖直方向对齐排布，同时在对应位置配套绘制各规格紧固件的剖视图，直观展现螺纹啮合深度、杆部实心结构、头部与杆部的过渡衔接形态。材质设定上默认采用碳钢紧固件的常规表现逻辑，线条配色选用高对比度的青蓝色突出零件主体，搭配深色绘图背景提升视图辨识度，所有尺寸标注严格遵循GB机械制图标准，标注位置整齐统一，无交叉遮挡情况。设计思路围绕紧固件选型快速查阅的核心需求展开，将常用规格的螺栓螺柱整合至同一图纸文件内，方便机械设计过程中直接调用对应规格的视图参考，也可作为紧固件参数核对、装配示意的基础素材，每一处结构线条都经过校准，不存在错线、漏线、尺寸矛盾的问题，完全满足机械设计场景下的紧固件参考使用需求。
