Vicor高功率DC-DC电源转换模块结构

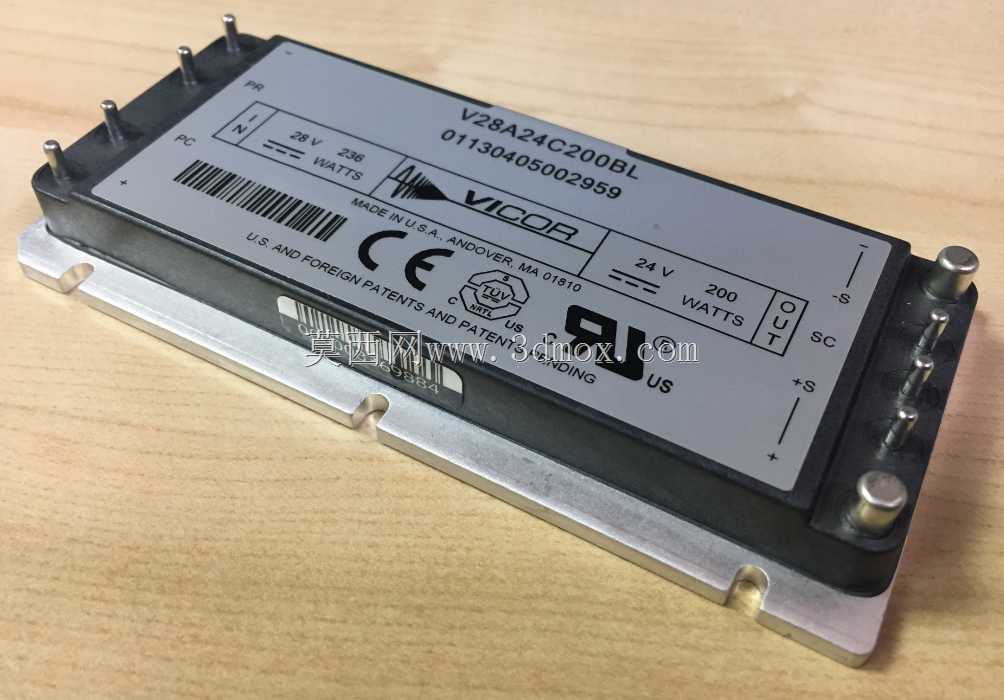

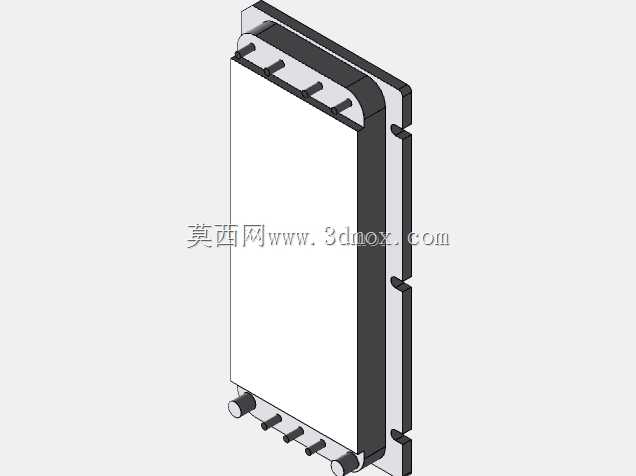

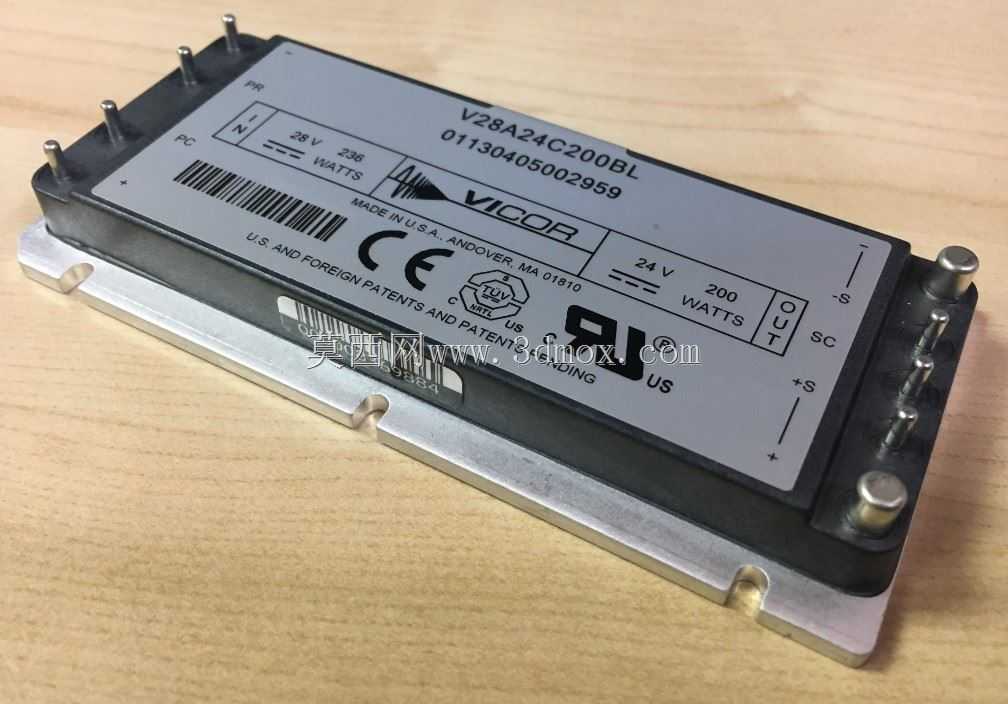

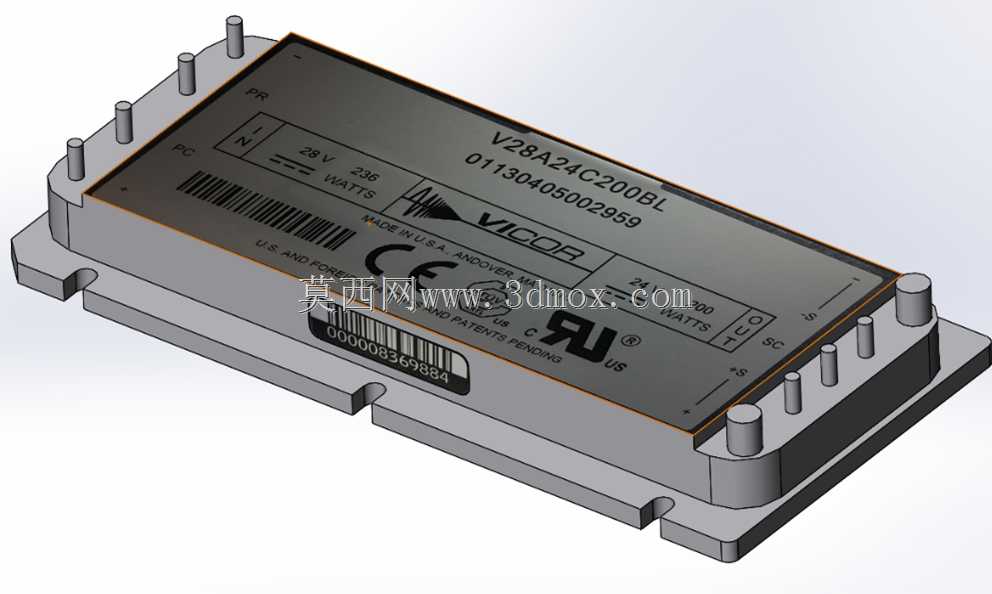

在工业控制、轨道交通、高端通讯基站这类对供电可靠性要求极高的场景里，分布式供电架构下的末端电压转换一直是结构设计和电气选型的重点，这类隔离型DC-DC转换模块正是为解决母线电压到负载侧工作电压的高效转换而生。从结构设计角度看，这款模块采用金属基板封装，底部带一体化安装法兰，法兰上预留的固定孔位完全匹配行业通用的安装孔距，安装时不需要额外定制转接支架，直接通过螺丝固定在设备内部的散热冷板或者安装筋位上即可，引脚采用立式圆柱插针设计，针脚间距符合功率器件的安规爬电距离要求，焊接到PCB板时能保证足够的结构强度，同时避免大电流工况下的引脚温升过高问题。模块顶面的标识区域清晰标注了引脚定义，包括输入正负极、输出正负极、并联同步引脚，设计时不需要额外查阅 datasheet 就能快速完成接线对位，顶面的条码和认证标识区域做了凹陷处理，避免安装或者运输过程中摩擦导致标识磨损。功能层面，这款模块支持28V输入转24V稳压输出，额定输出功率达到200W，自带的单线并联功能可以支持多模块直接并机扩容，在大功率阵列供电场景下，不需要额外配置均流控制电路，就能实现多模块的功率均分，大幅简化冗余供电系统的设计难度。建模过程中，对模块的安装边界做了精准还原，包括引脚伸出长度、法兰厚度、本体高度都严格按照实物尺寸测绘，在做设备内部布局时，可以直接导入模型进行干涉检查，提前规避安装时和周边电容、散热器、结构件的空间冲突。模块的金属外壳除了起到结构防护作用，本身也是散热路径的一部分，设计时外壳和内部功率器件通过导热胶直接贴合，工作时产生的热量可以通过外壳快速传导到底部安装面，自然散热条件下就能满足满功率运行的温升要求，不需要额外加装散热风扇，能有效降低设备整体的噪音和故障率。在通讯基站的射频单元、工业机器人的伺服驱动供电、车载特种电子设备的供电回路里，这类高可靠性DC-DC模块的应用非常普遍，建模时还原的细节包括外壳的倒角、引脚的根部加强结构、标识区域的字符位置，都能帮助结构工程师在设计阶段就完成精准的布局评估，减少打样阶段的修改次数。
