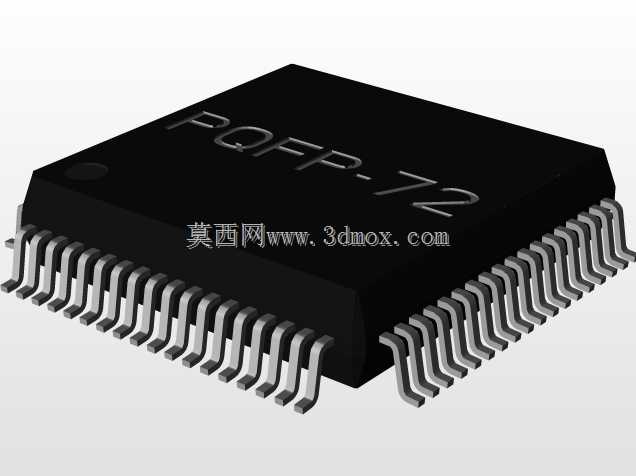

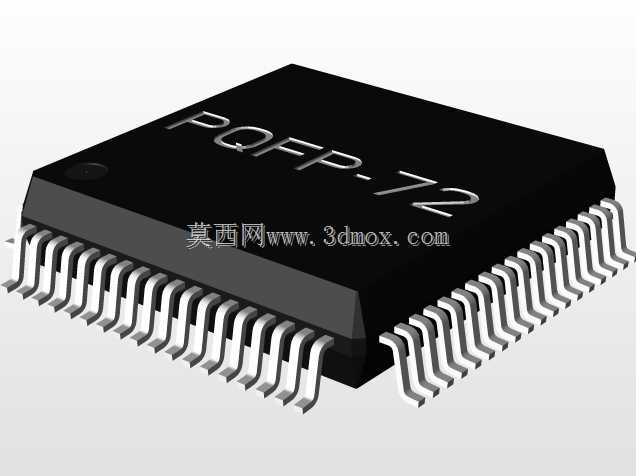

PQFP72引脚扁平封装SMD芯片三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，封装尺寸精准的SMD芯片三维模型，是结构工程师完成板件干涉校验、整机装配空间预留的核心参考要素。这款PQFP72封装的贴片芯片，采用0.5mm引脚间距设计，本体长宽尺寸为10mm×10mm，属于高密度引脚表贴封装范畴，适配多数中引脚数的微控制器、接口转换芯片、逻辑器件的封装选型需求。从设计逻辑来看，建模过程优先还原了封装的实际安装边界：芯片本体厚度、引脚共面度、鸥翼型引脚的弯折弧度都严格参照JEDEC封装规范制作，引脚伸出本体的长度、引脚间的间隙尺寸都做了精准还原，能够直接导入PCB结构设计软件，完成贴片工位的焊盘对位、钢网开孔尺寸校验，也能在整机结构堆叠时，提前排查芯片与周边屏蔽罩、接插件、结构加强筋的空间干涉问题。实际工程应用中，这类封装模型常被用于SMT产线的贴片程序仿真验证，工程师可以通过三维模型确认吸嘴拾取芯片的受力面位置，检查引脚在回流焊过程中的形变预留空间，避免因封装尺寸偏差导致的贴片偏移、虚焊等工艺问题。不同于简化的方块示意模型，该模型还原了芯片表面的标识区域、引脚的金属倒角细节，在做产品外观渲染、PCB样板展示时，也能呈现更贴近实物的视觉效果。对于刚接触板级结构设计的工程师来说，参照该模型可以快速掌握PQFP类封装的尺寸标注逻辑，理解表贴芯片的安装公差要求，在自主绘制封装库时，能更精准地设定丝印层、阻焊层、焊盘层的边界尺寸，减少因封装尺寸错误导致的打样报废问题。在做高密度板卡布局时，该模型的尺寸精度可以支撑0.1mm级的空间排布计算，帮助工程师在有限的板卡面积内，合理排布芯片与周边电容、电阻、接插件的位置，兼顾信号完整性要求与结构装配可靠性。
