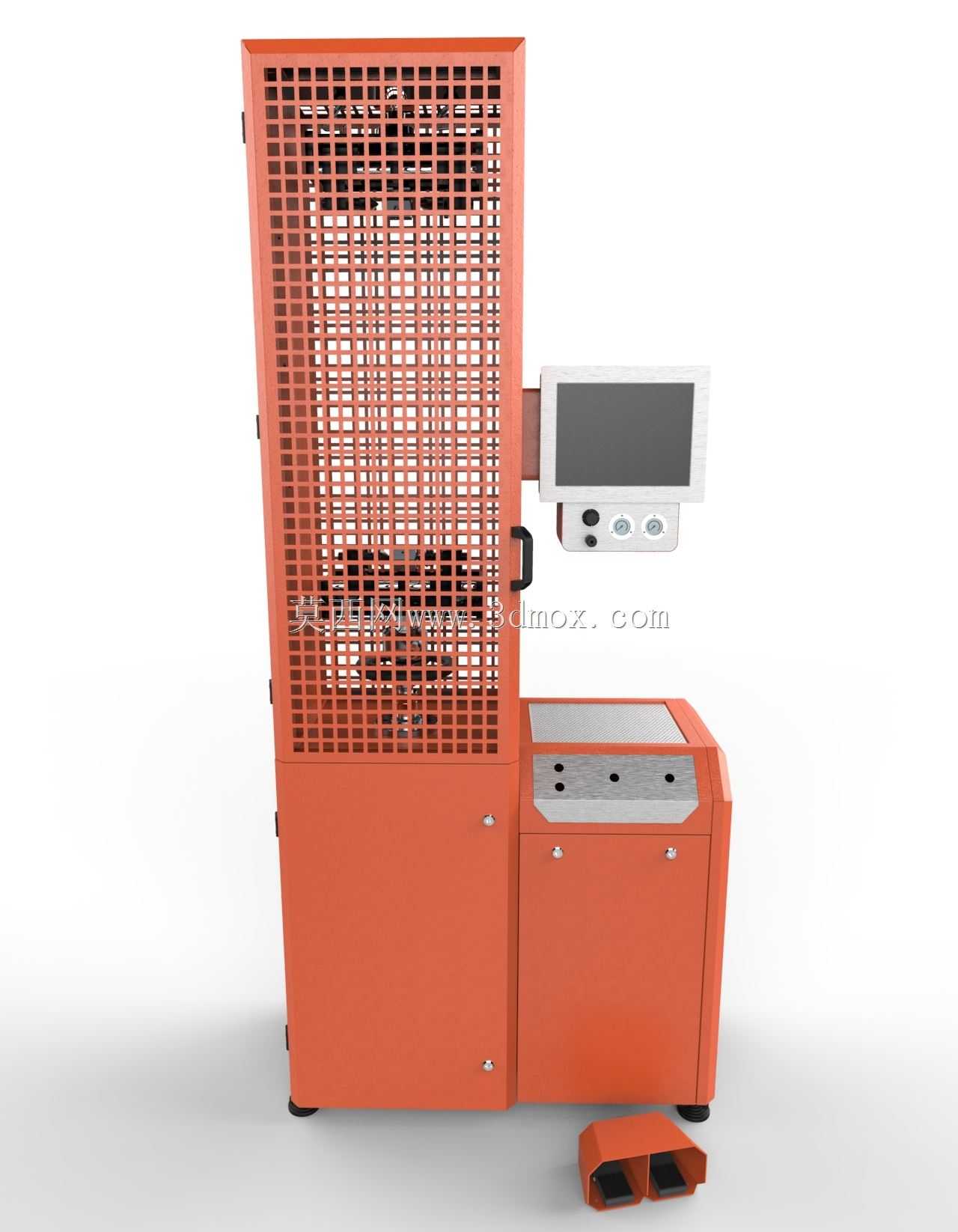

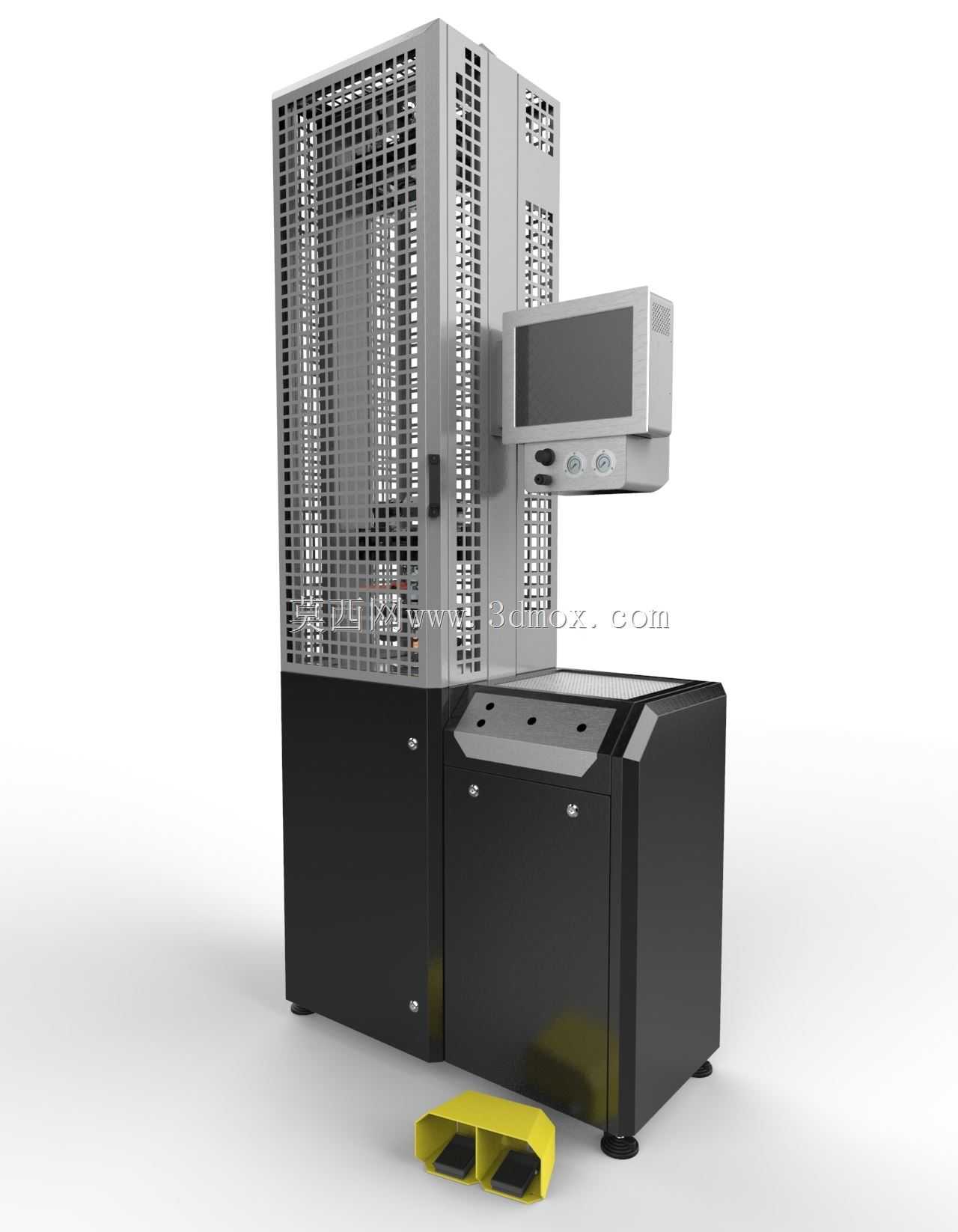

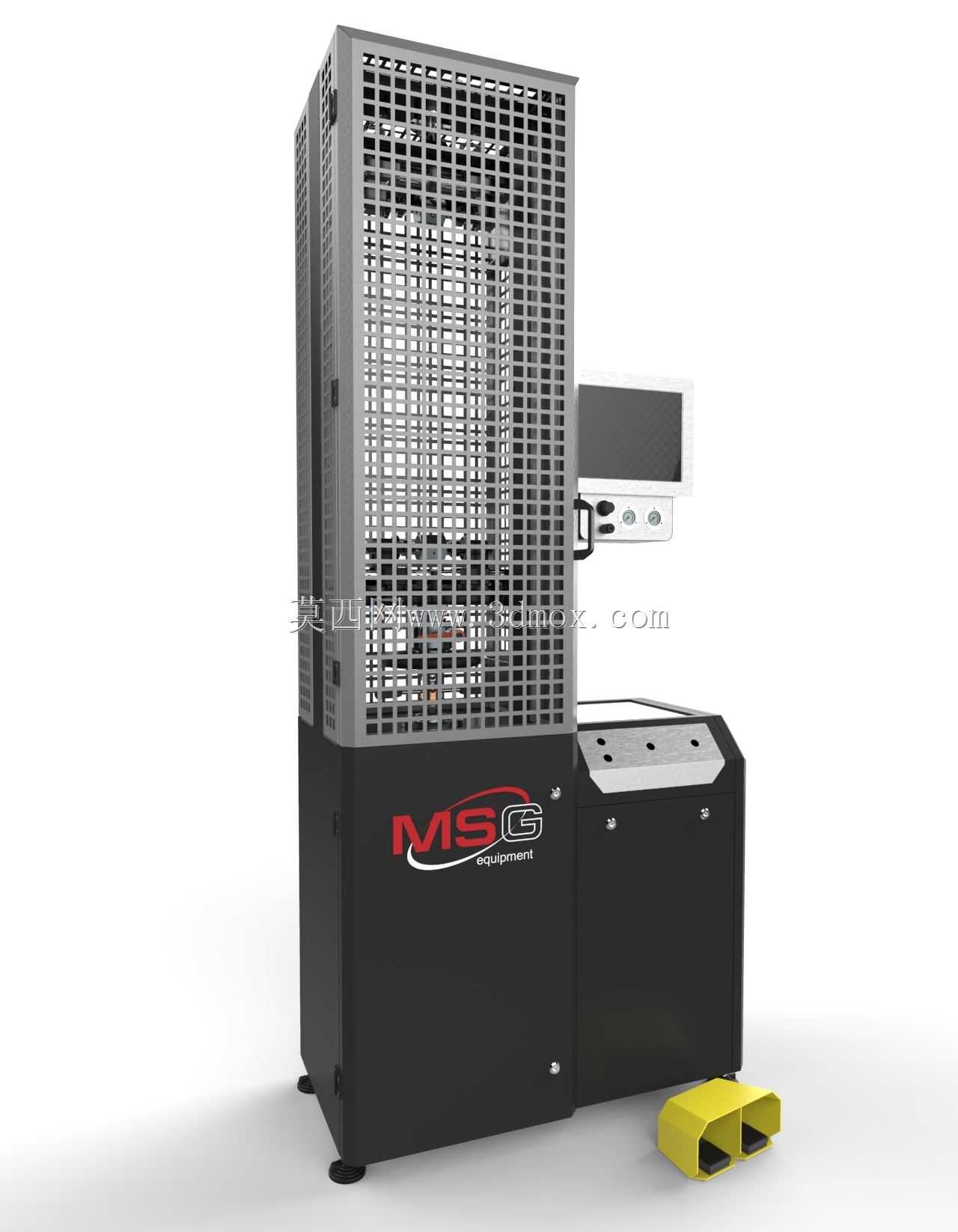

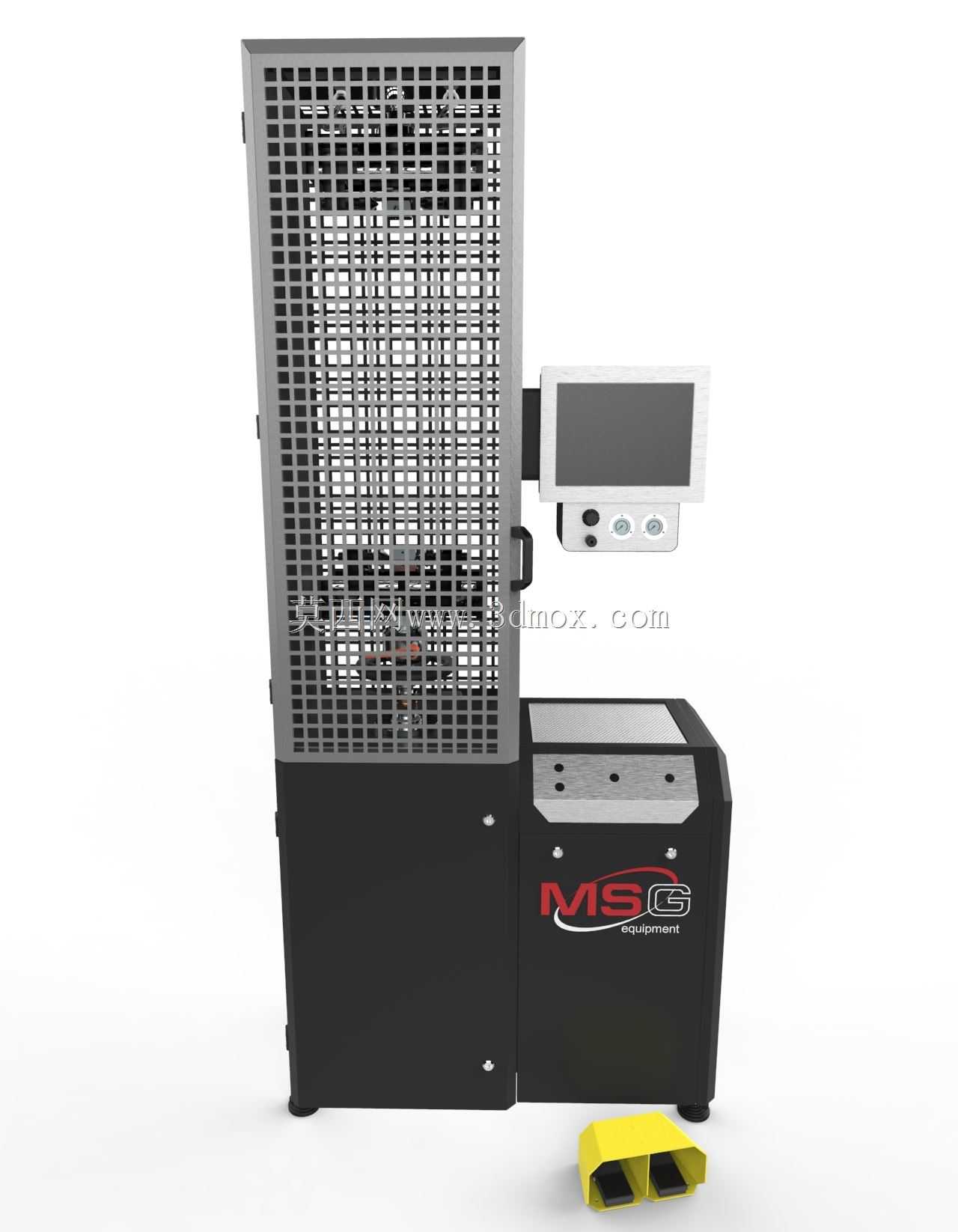

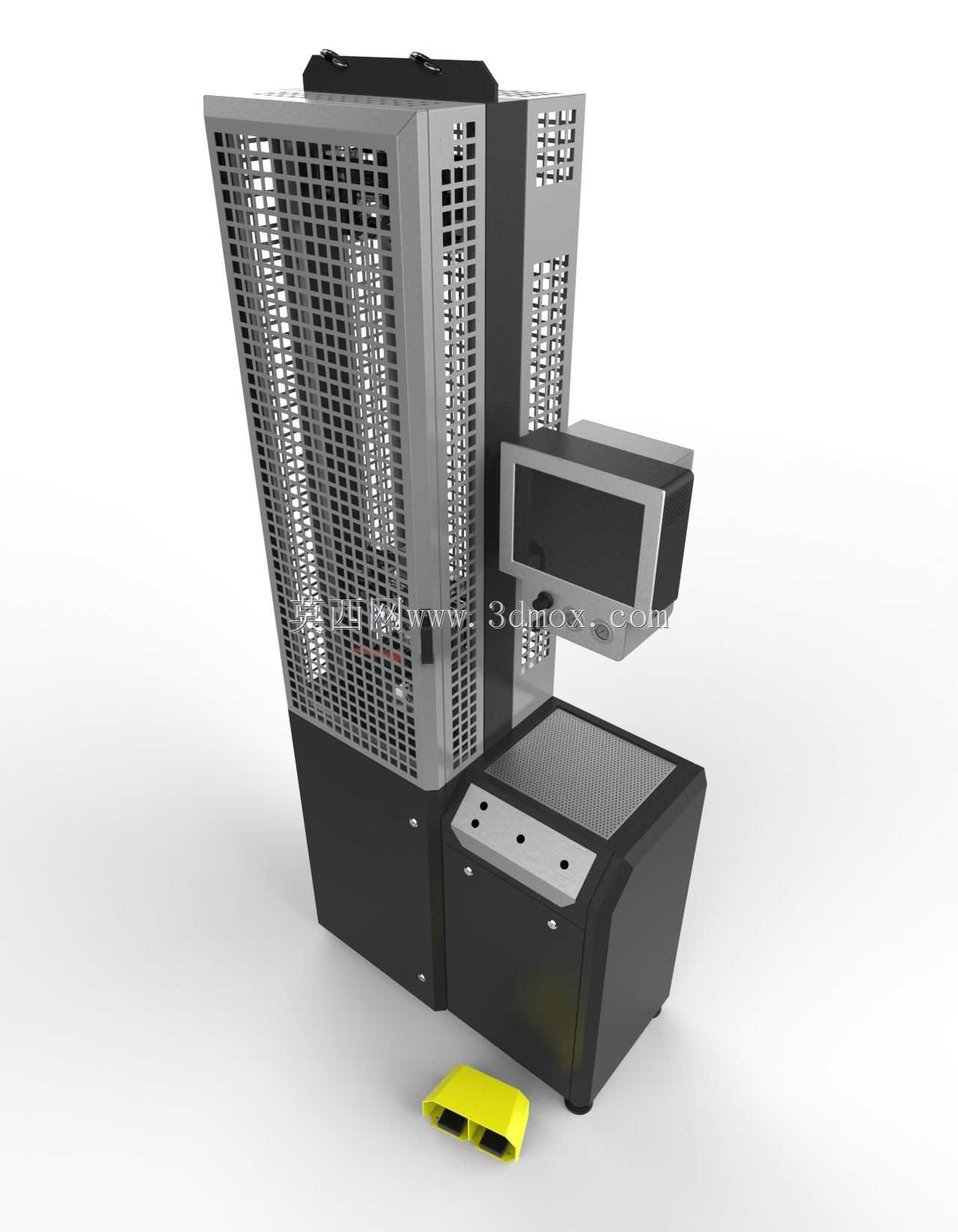

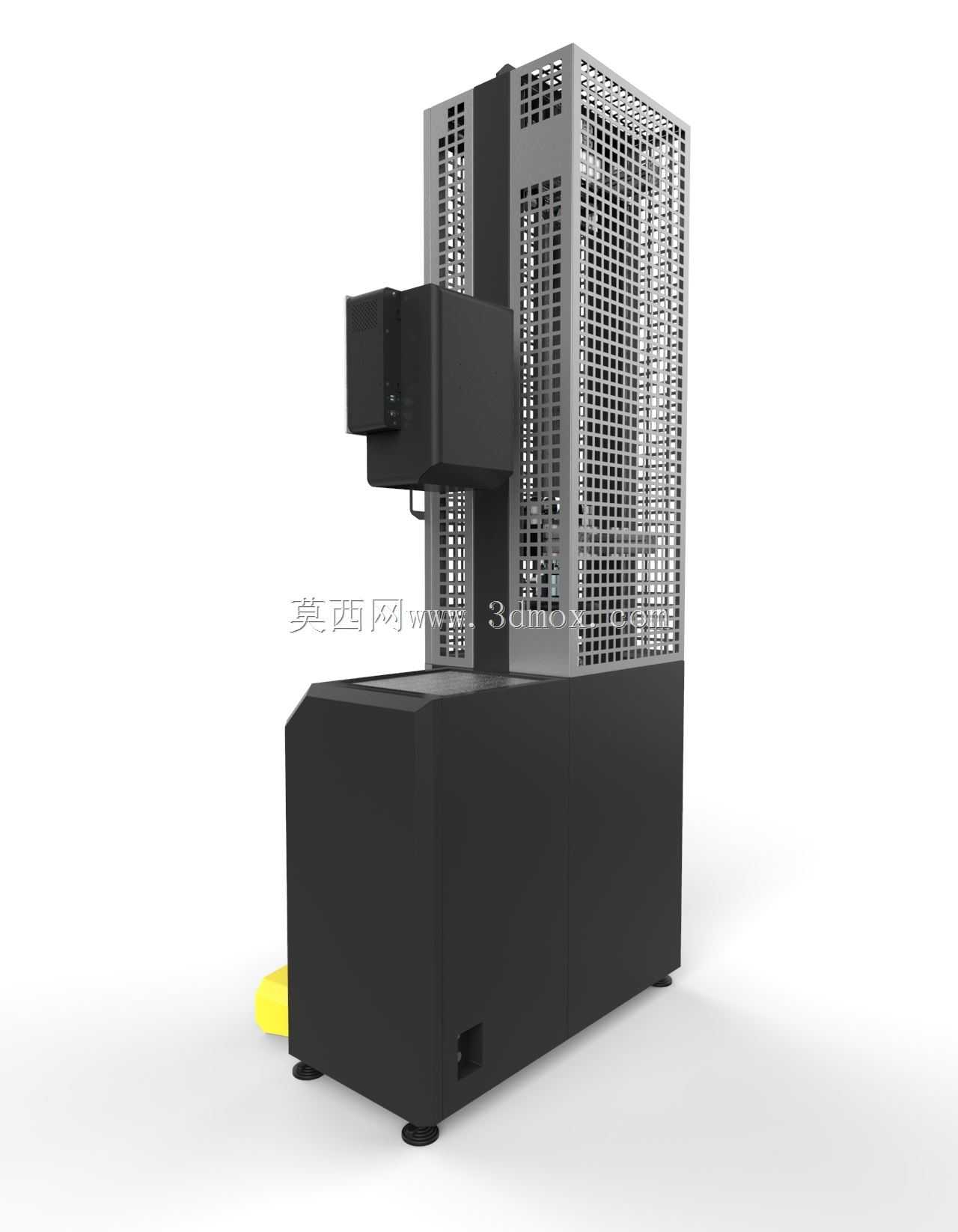

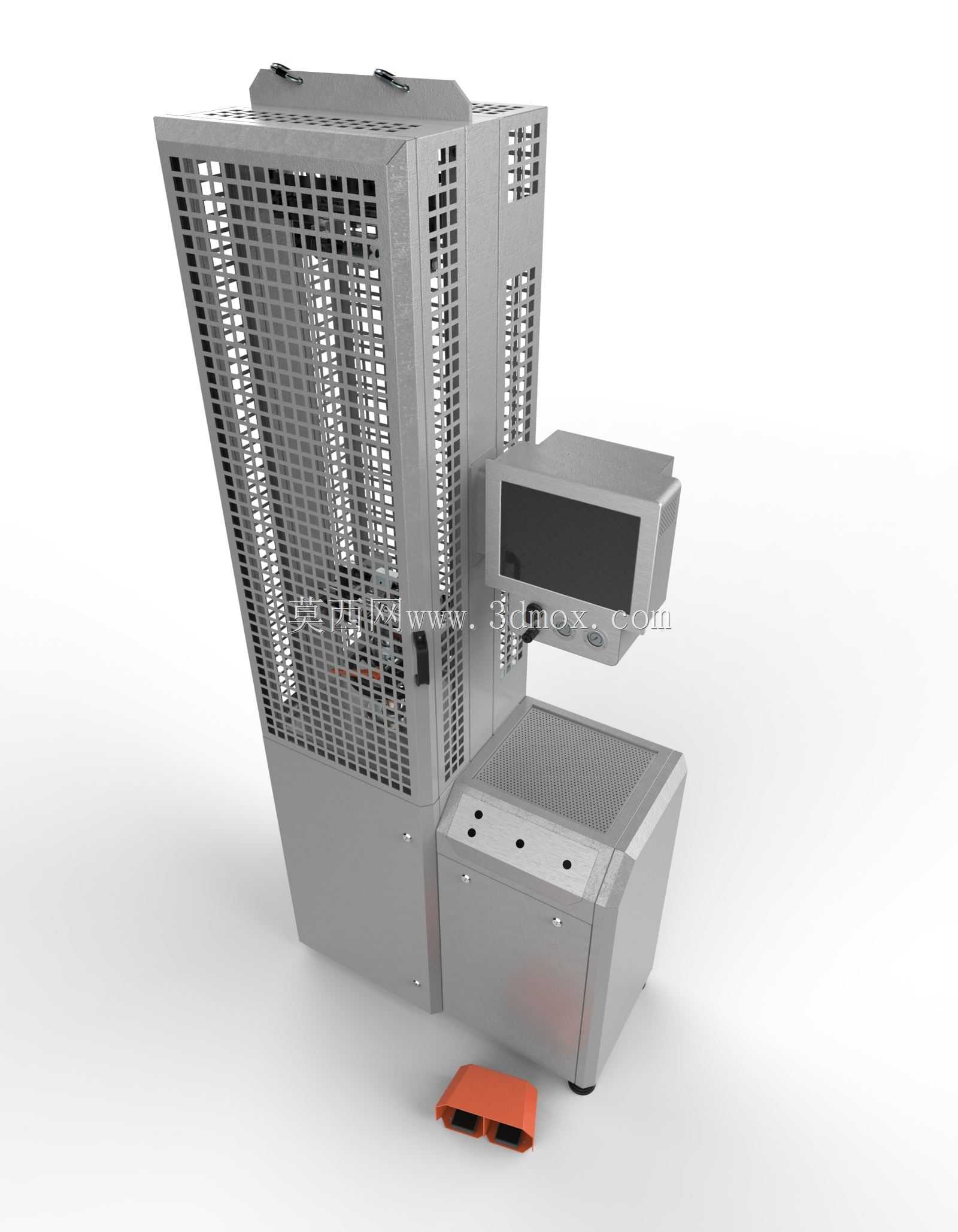

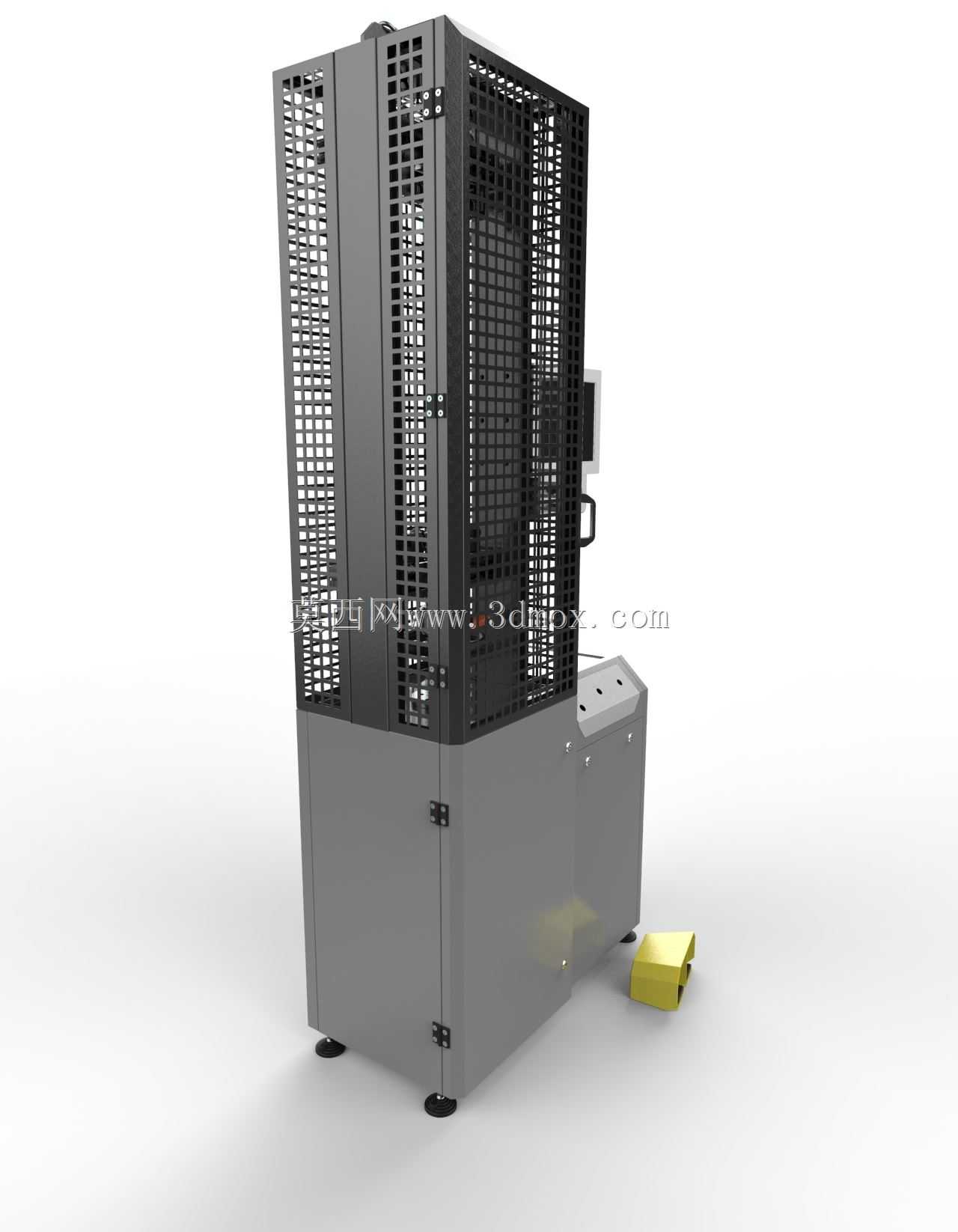

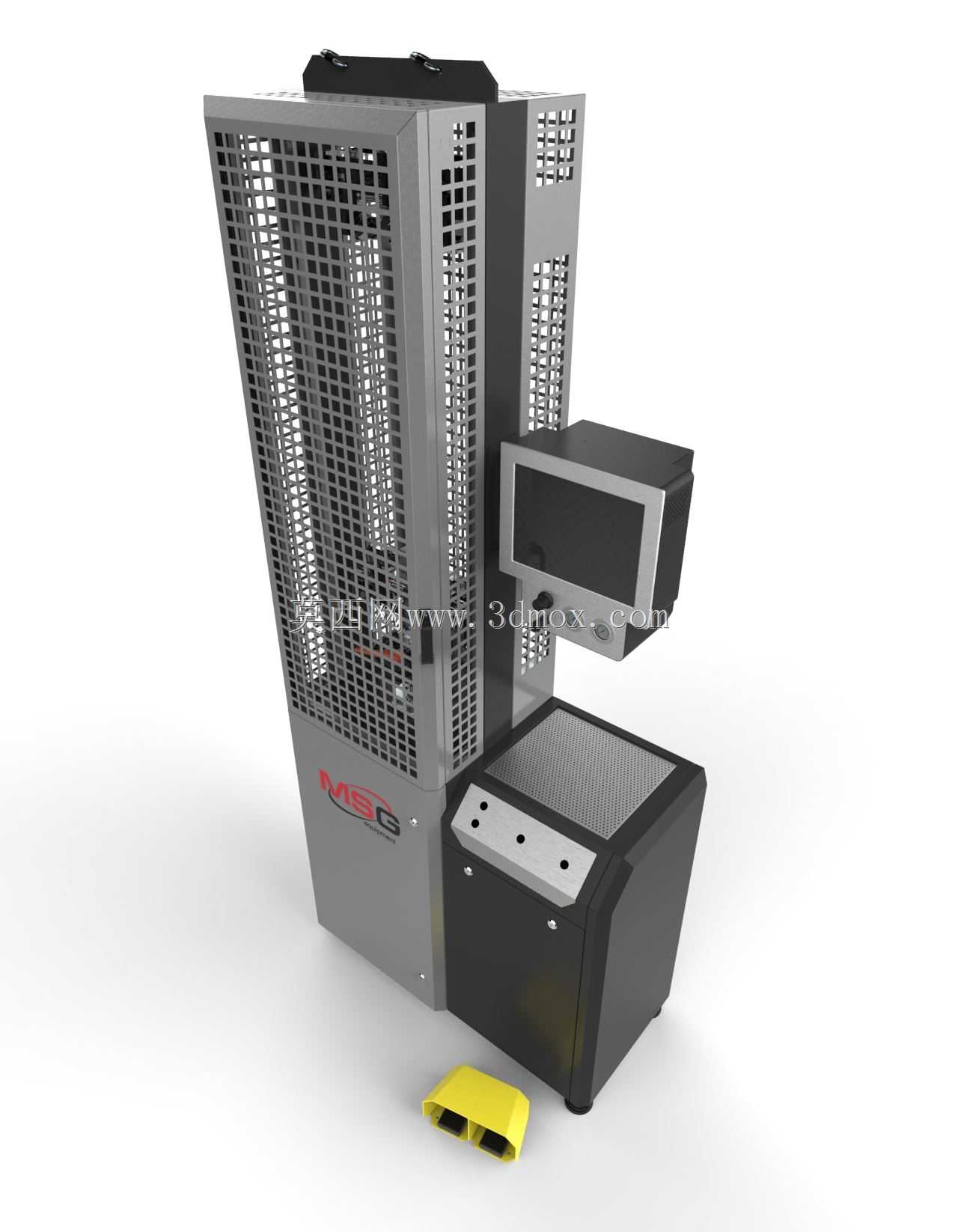

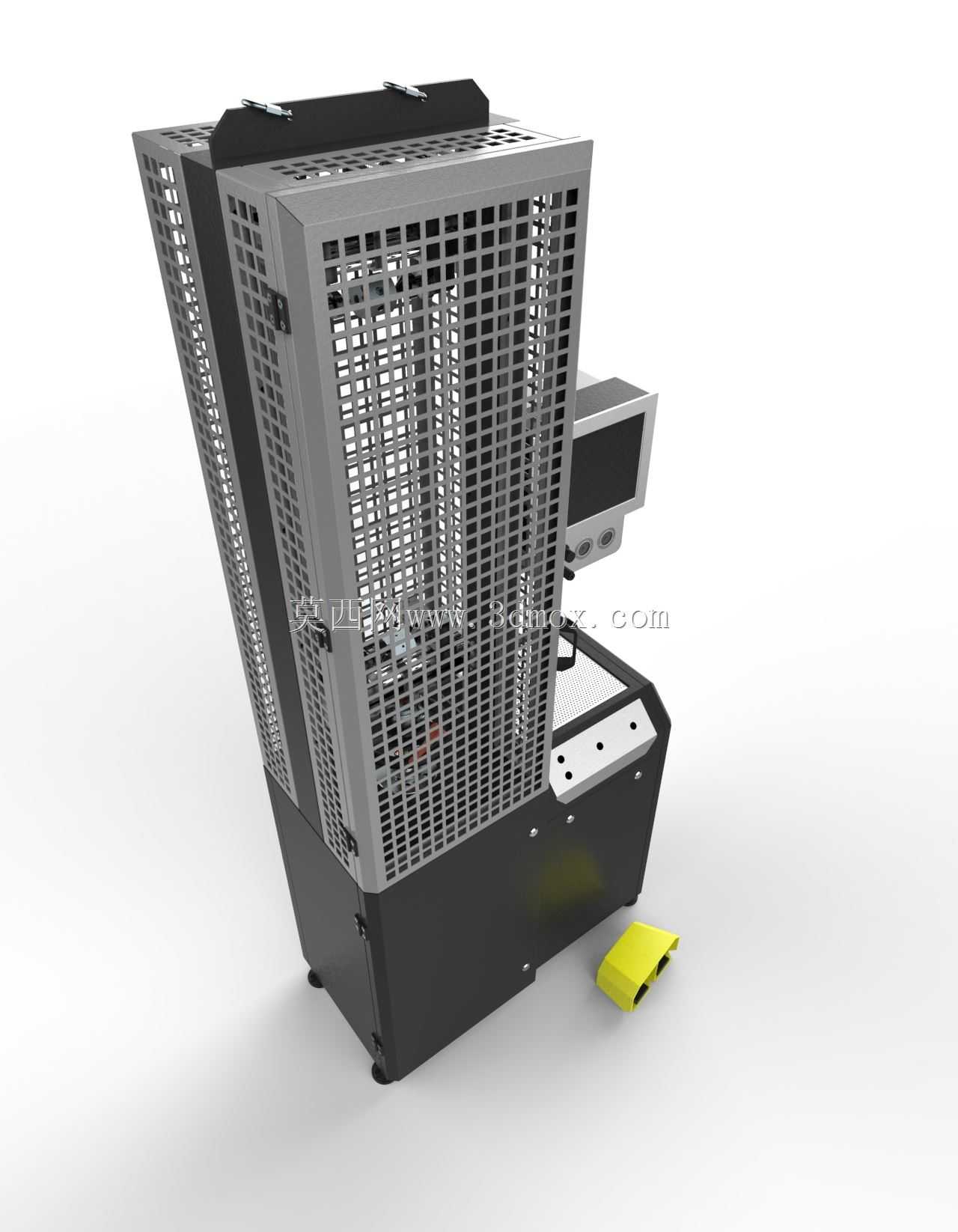

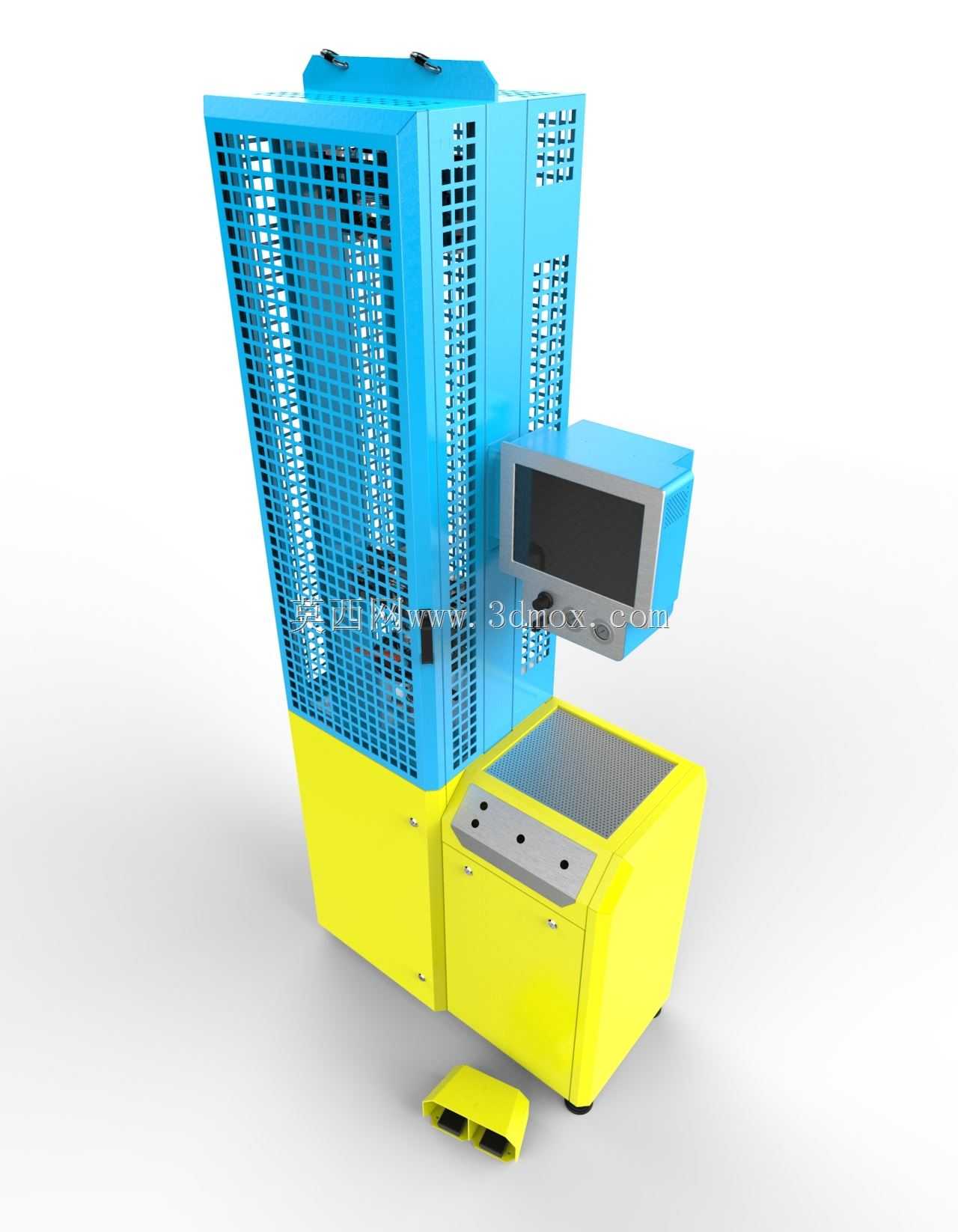

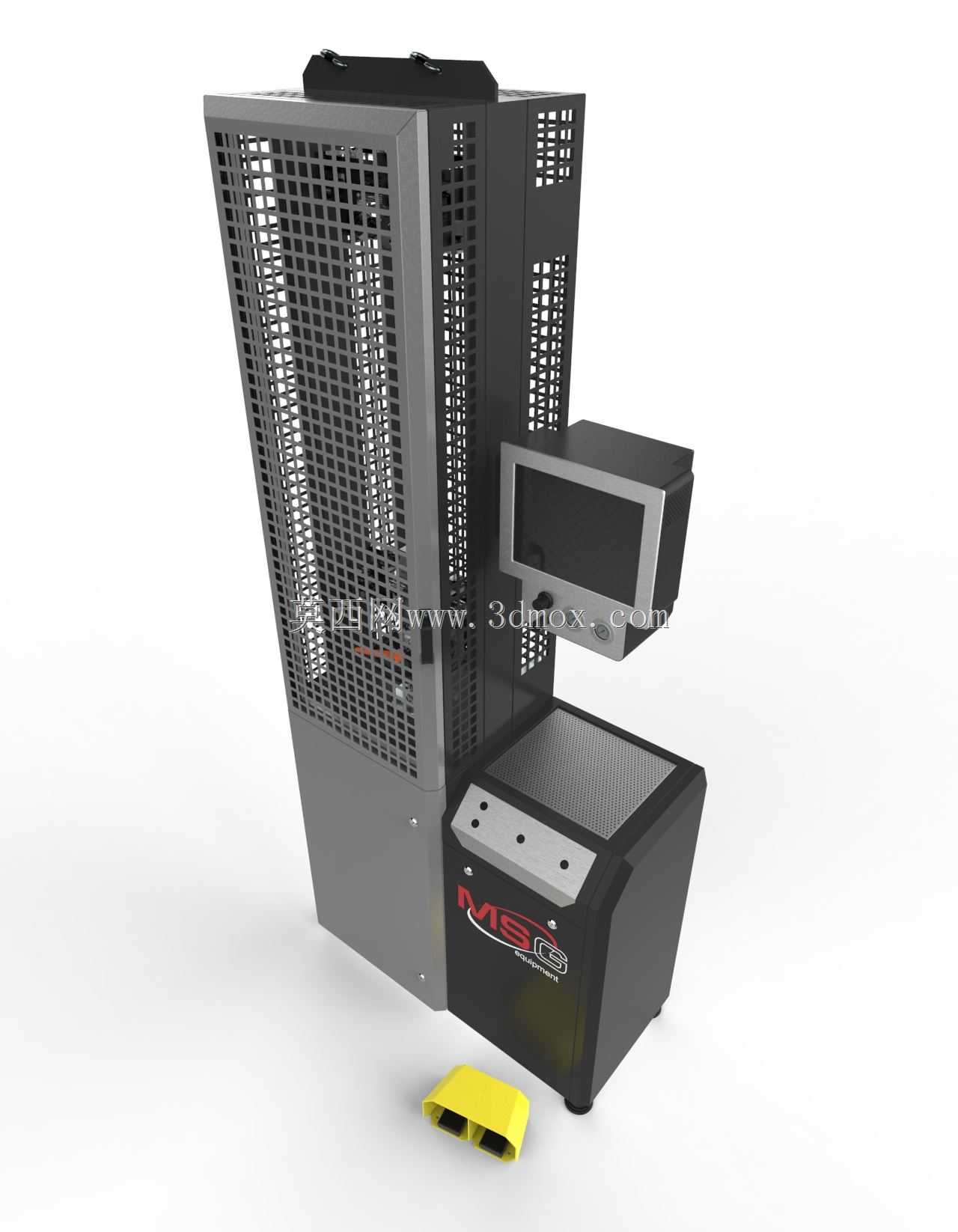

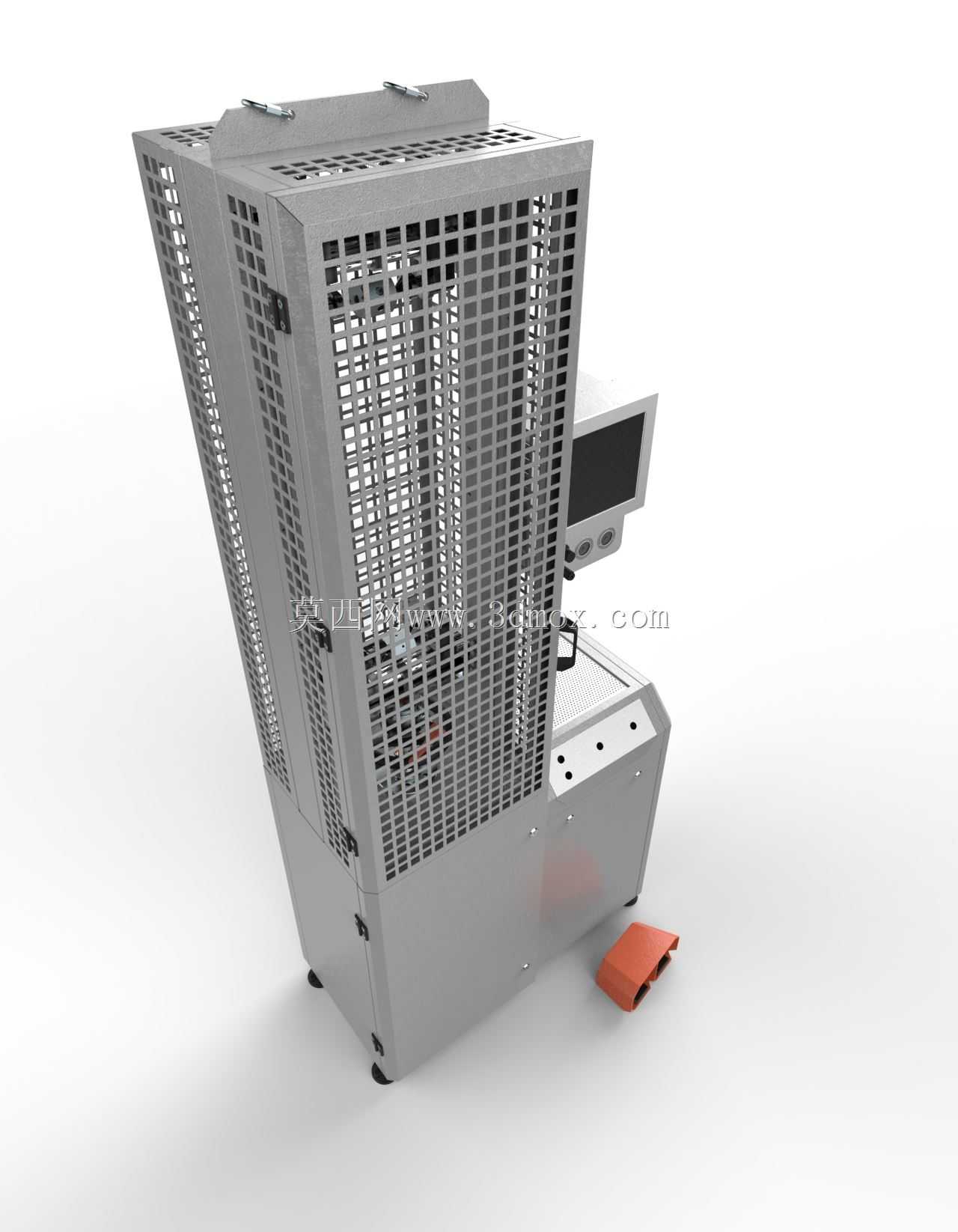

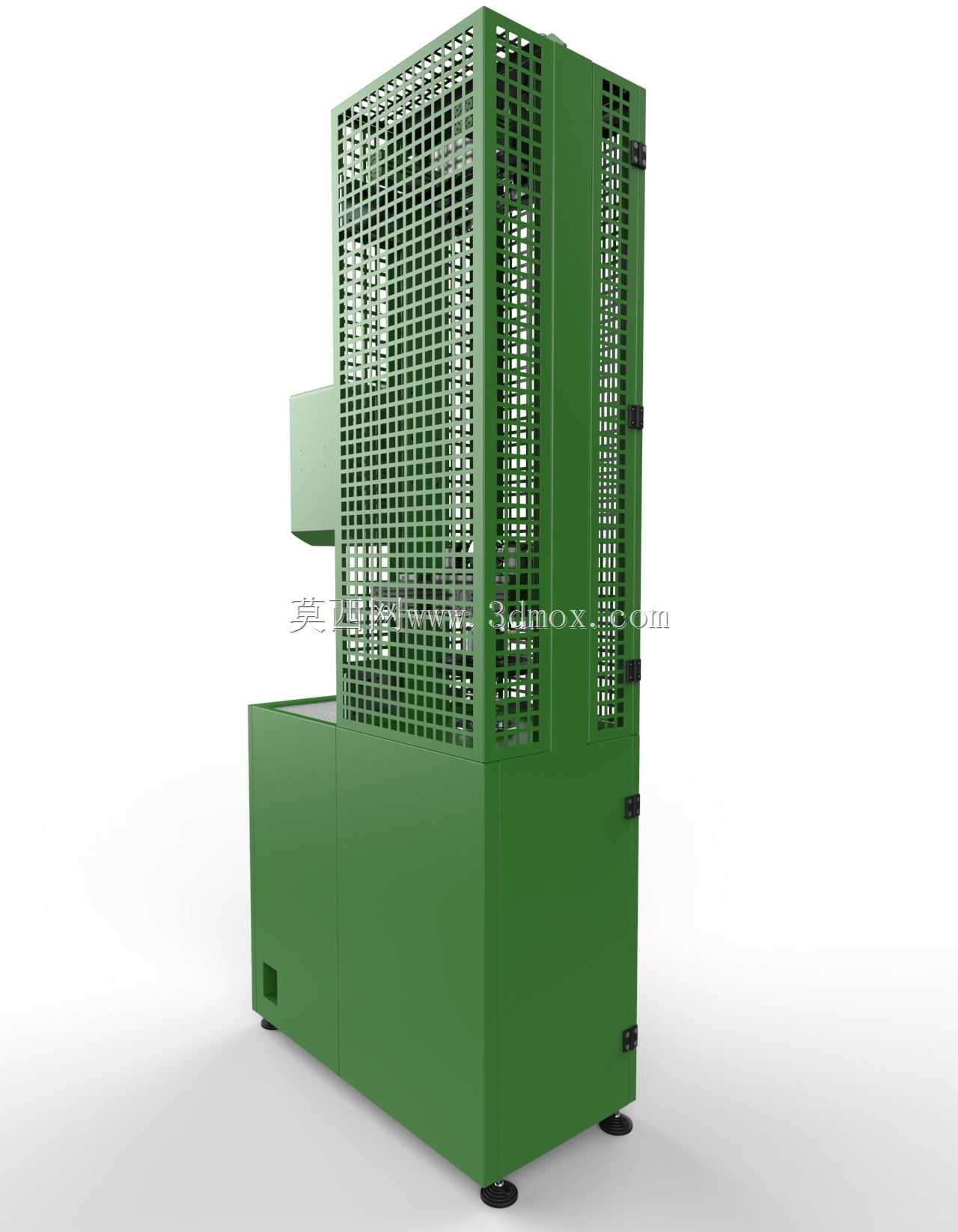

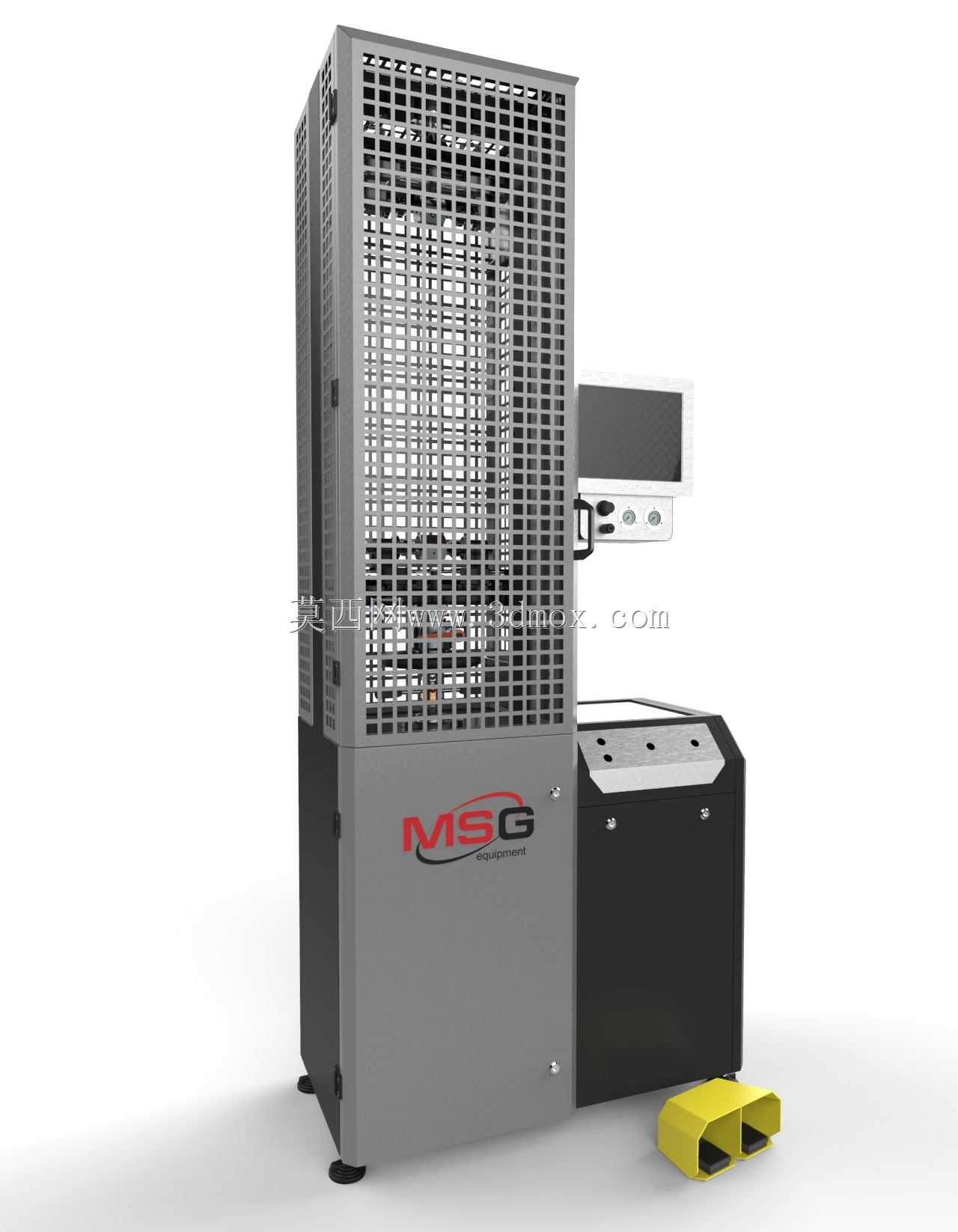

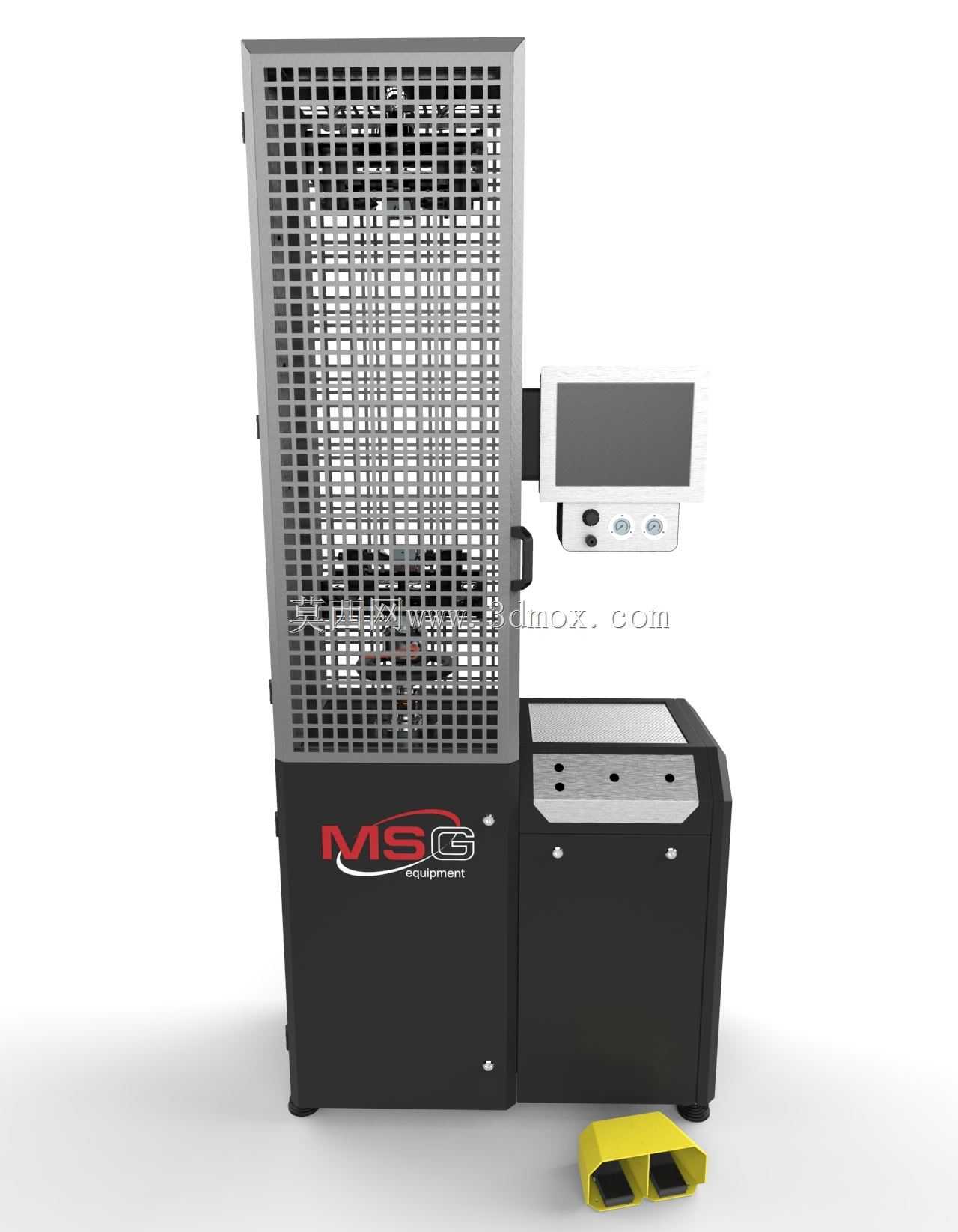

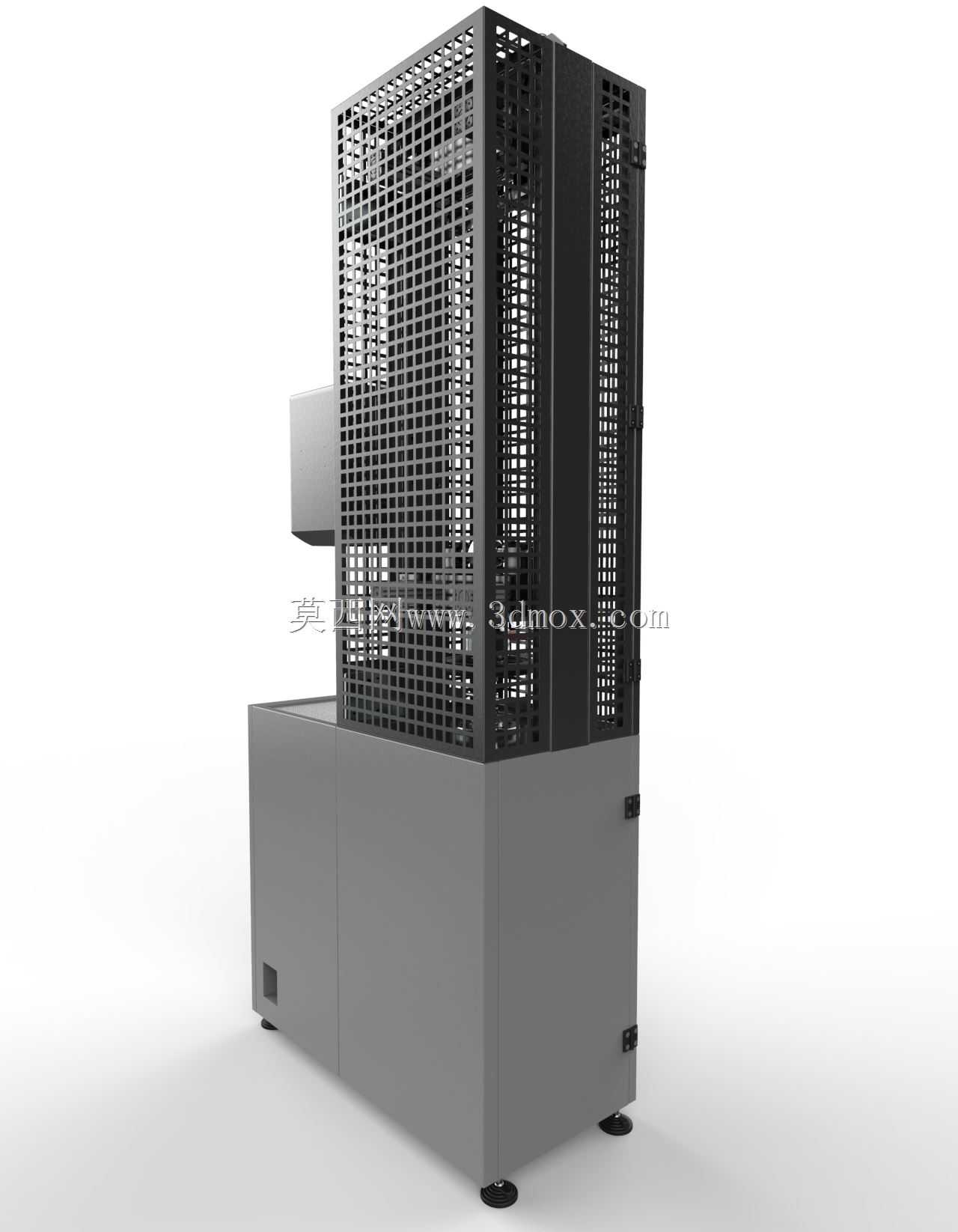

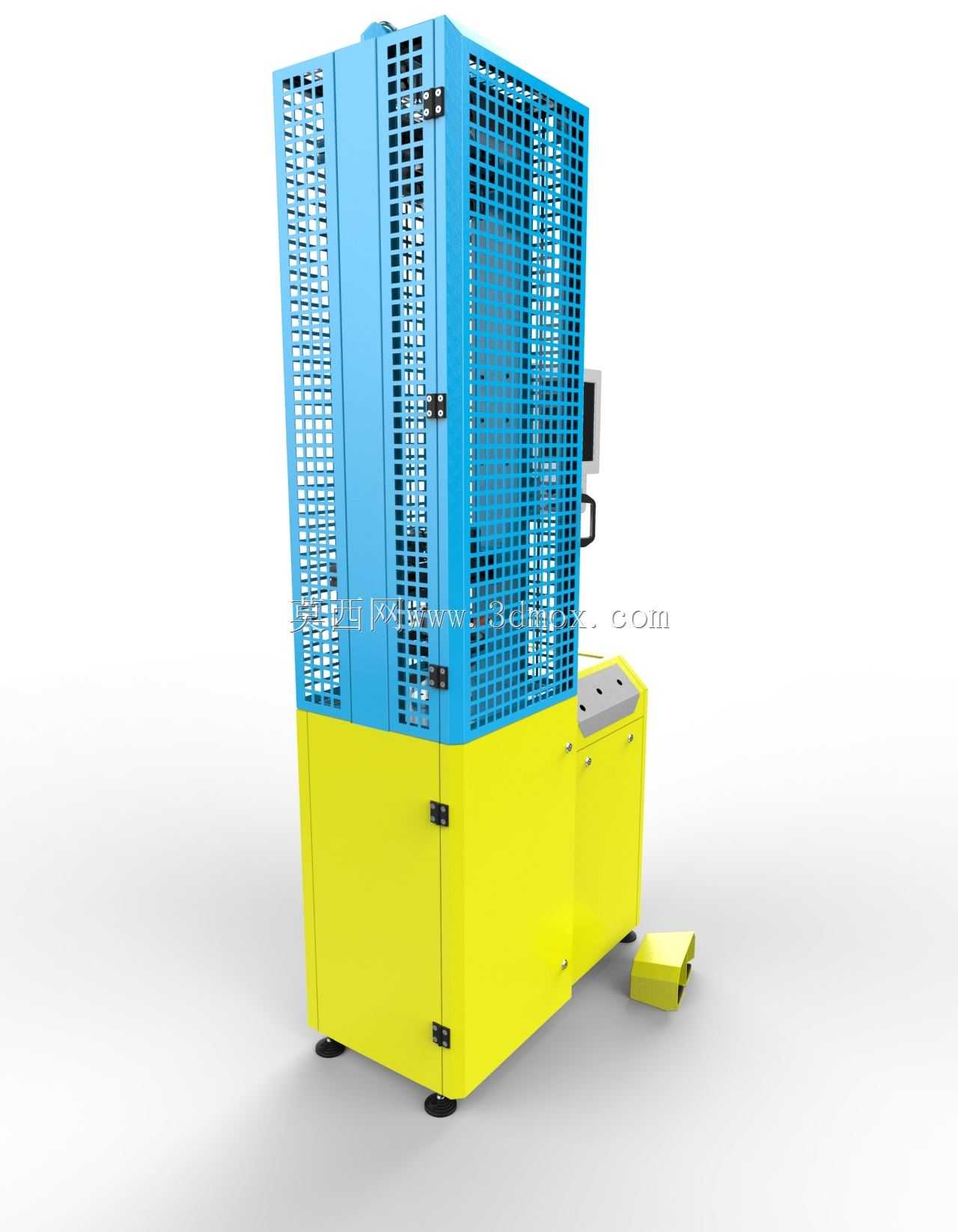

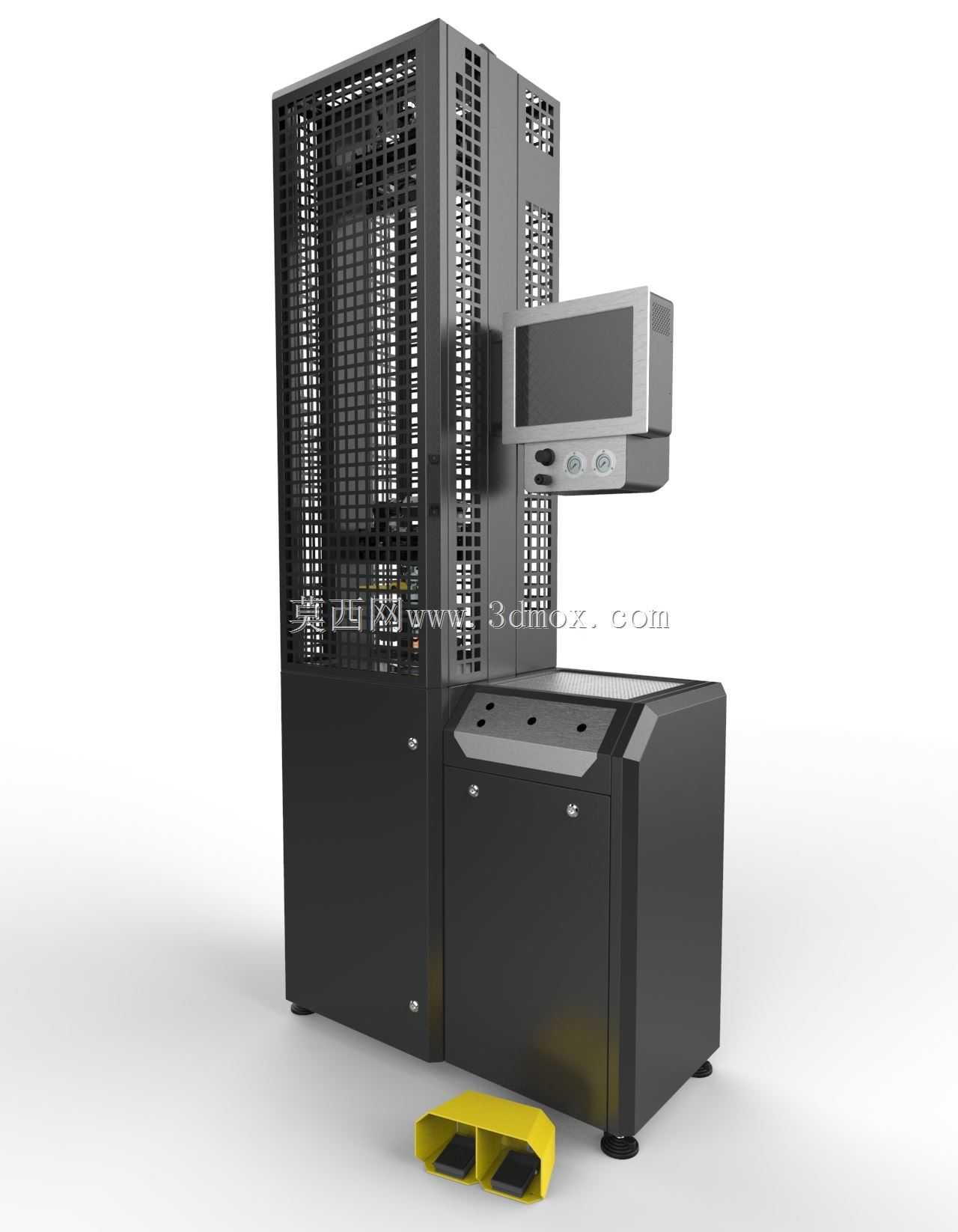

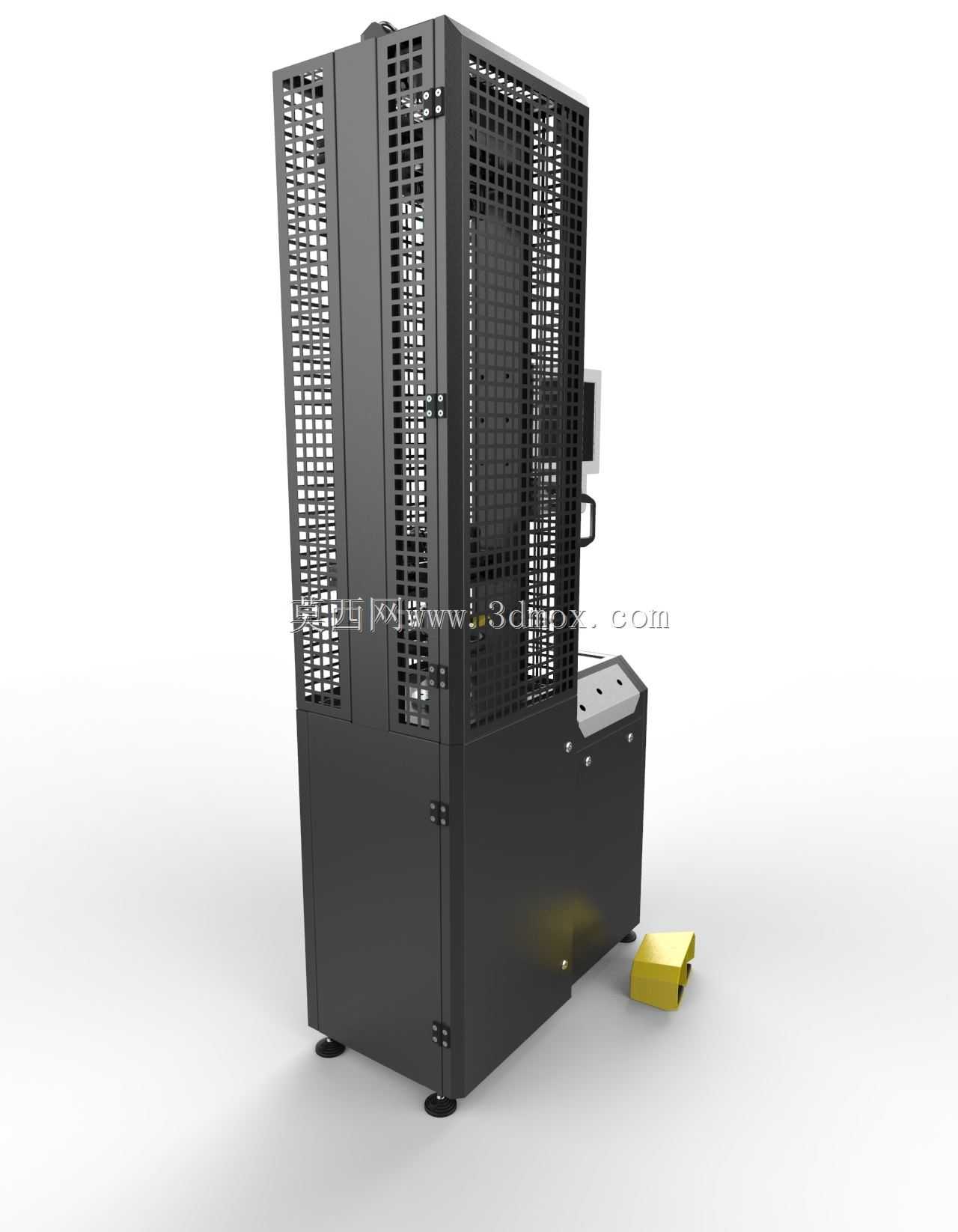

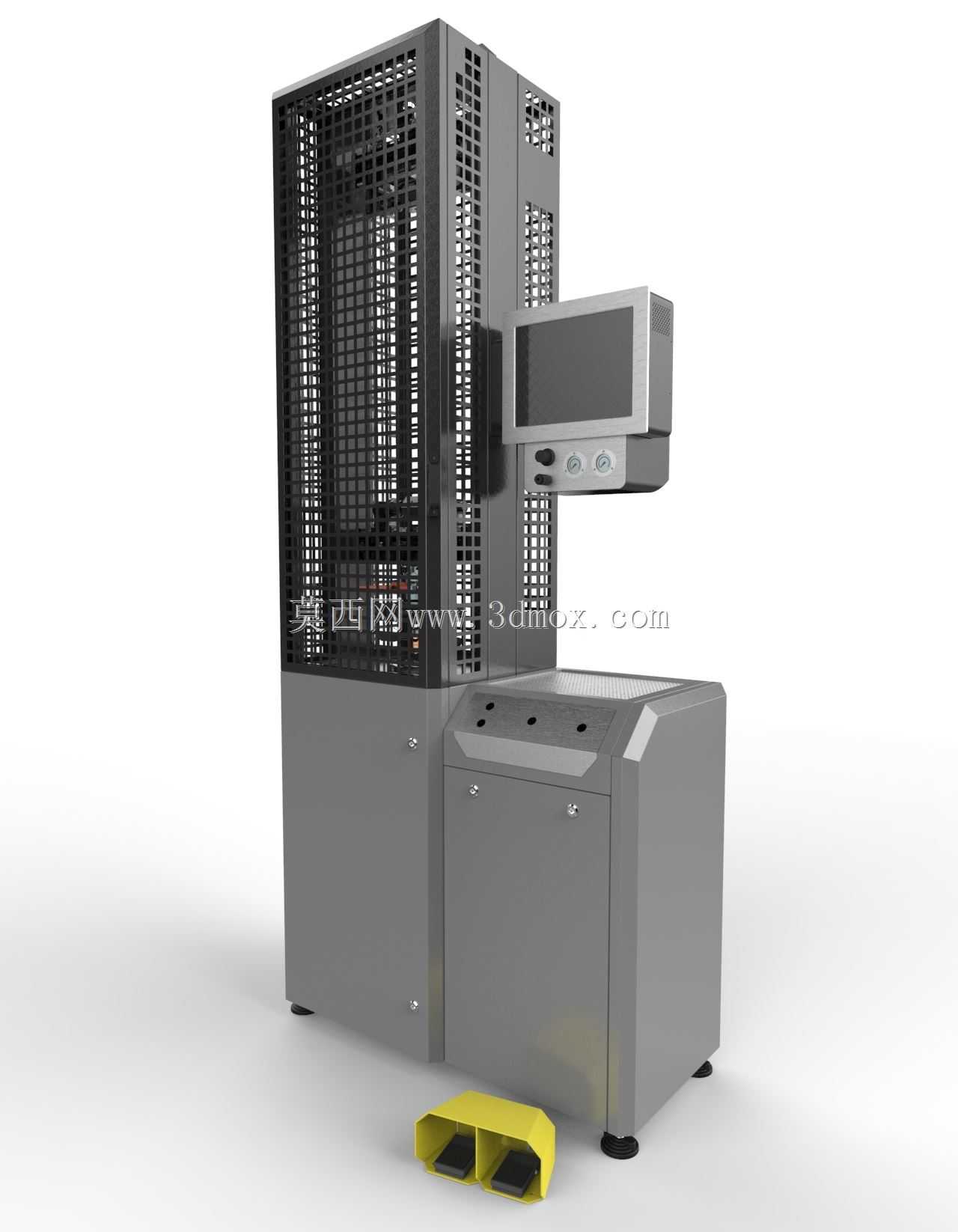

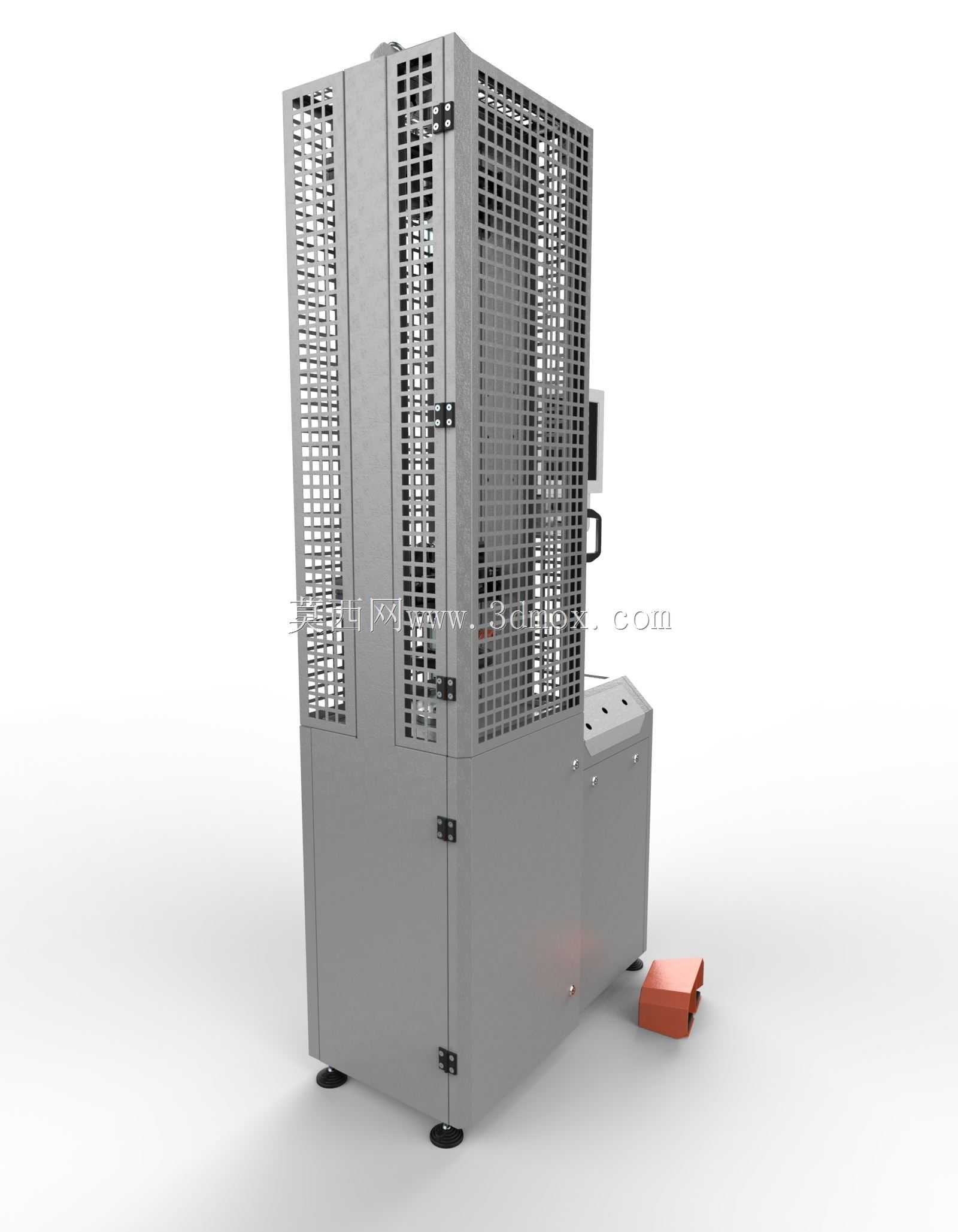

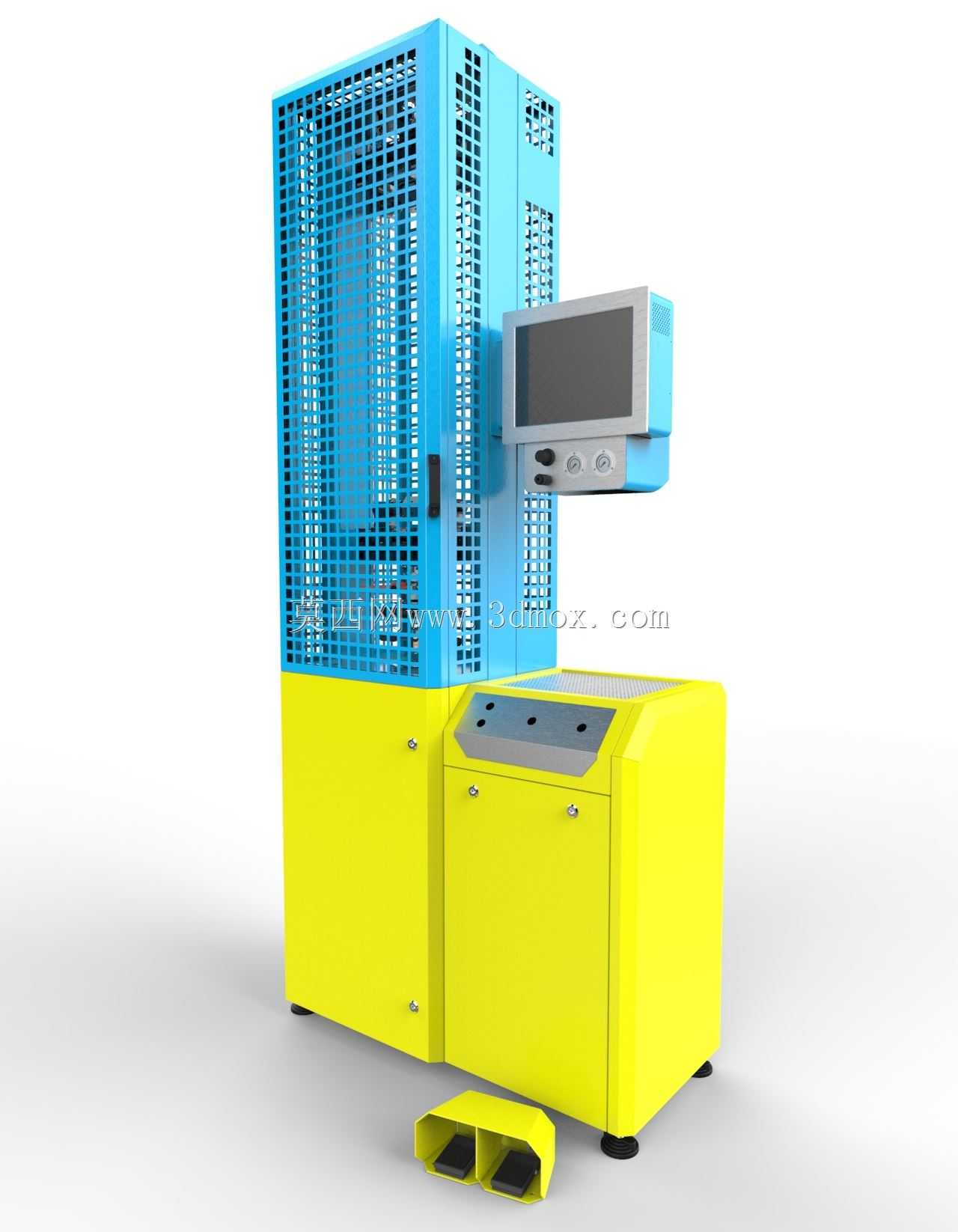

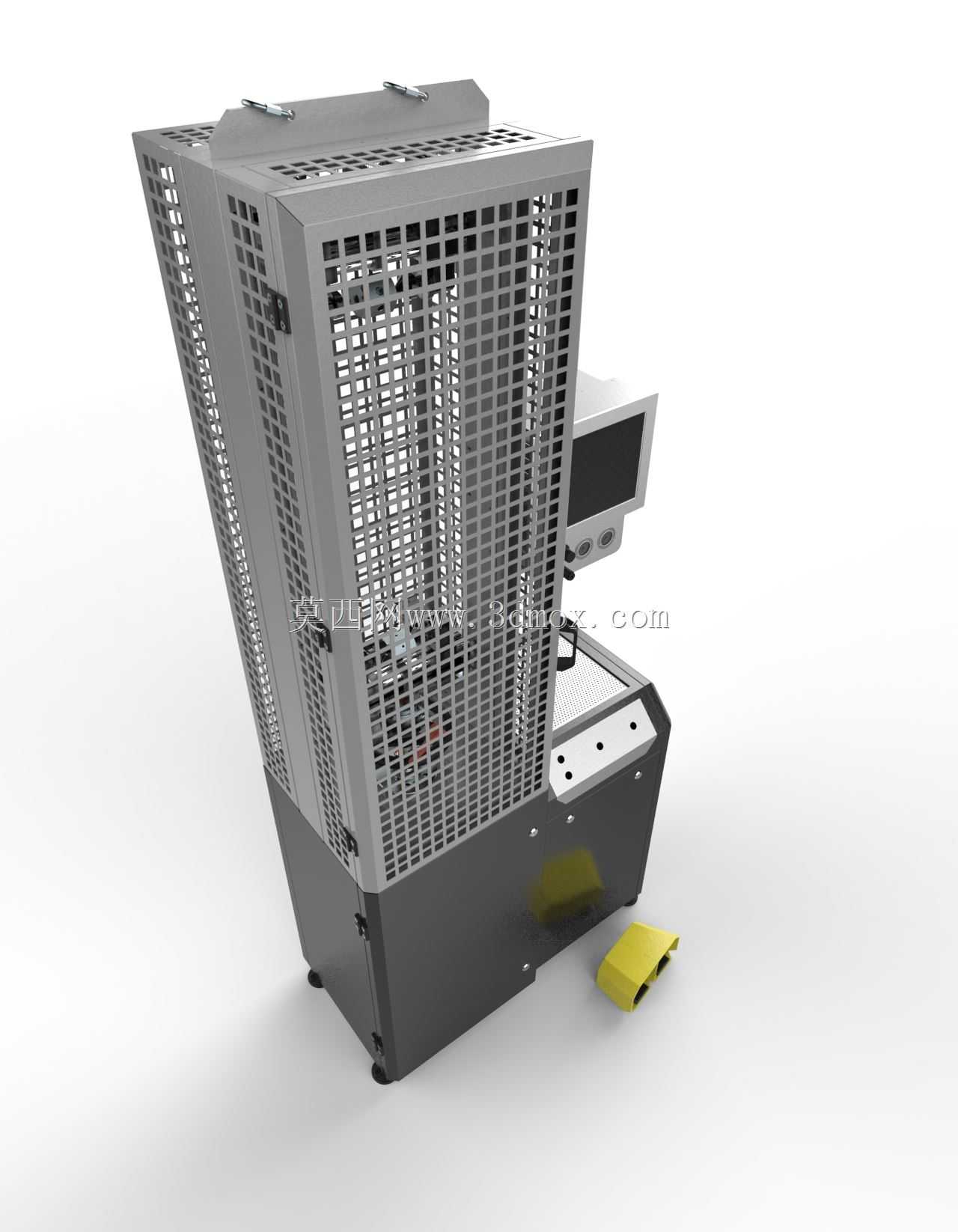

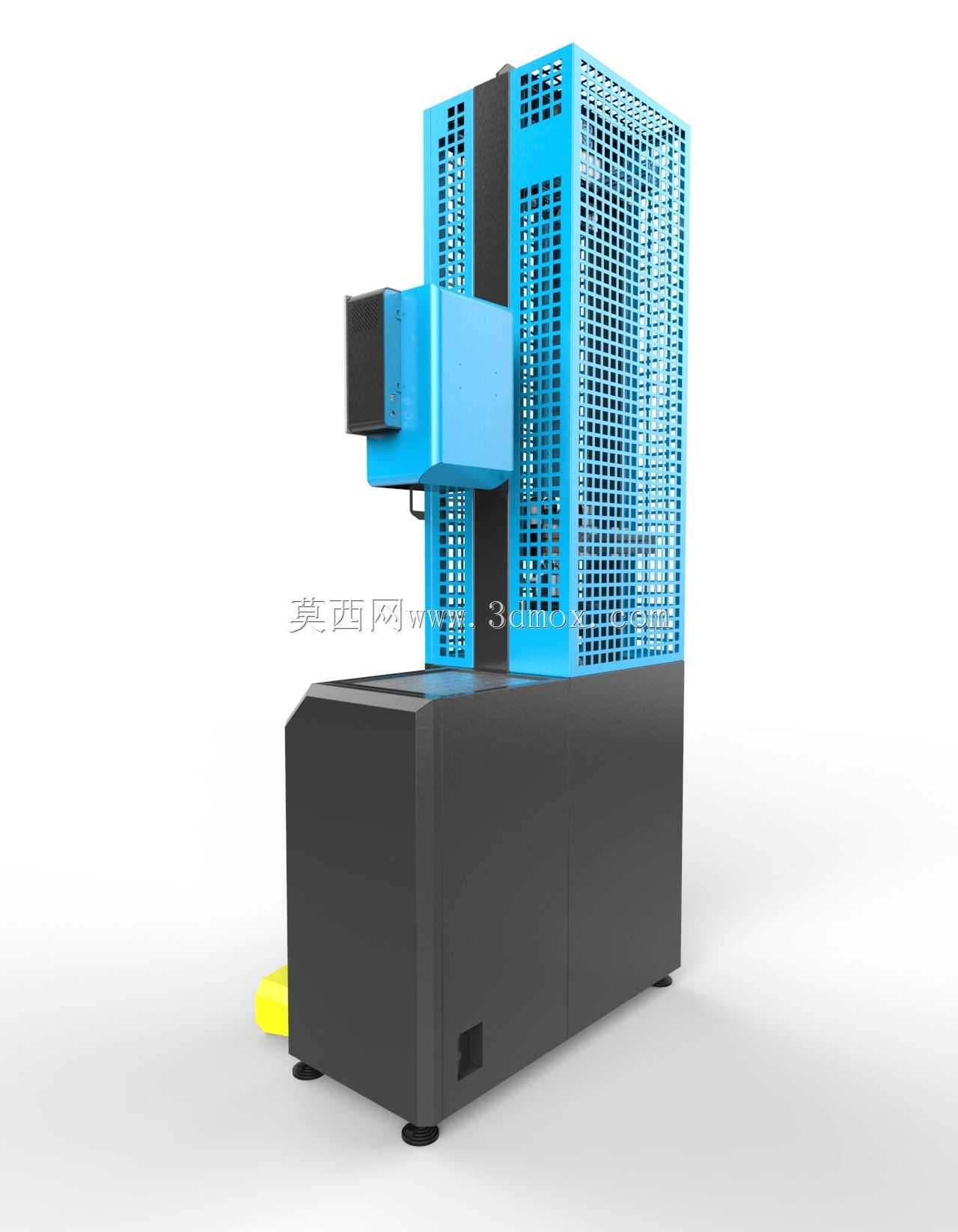

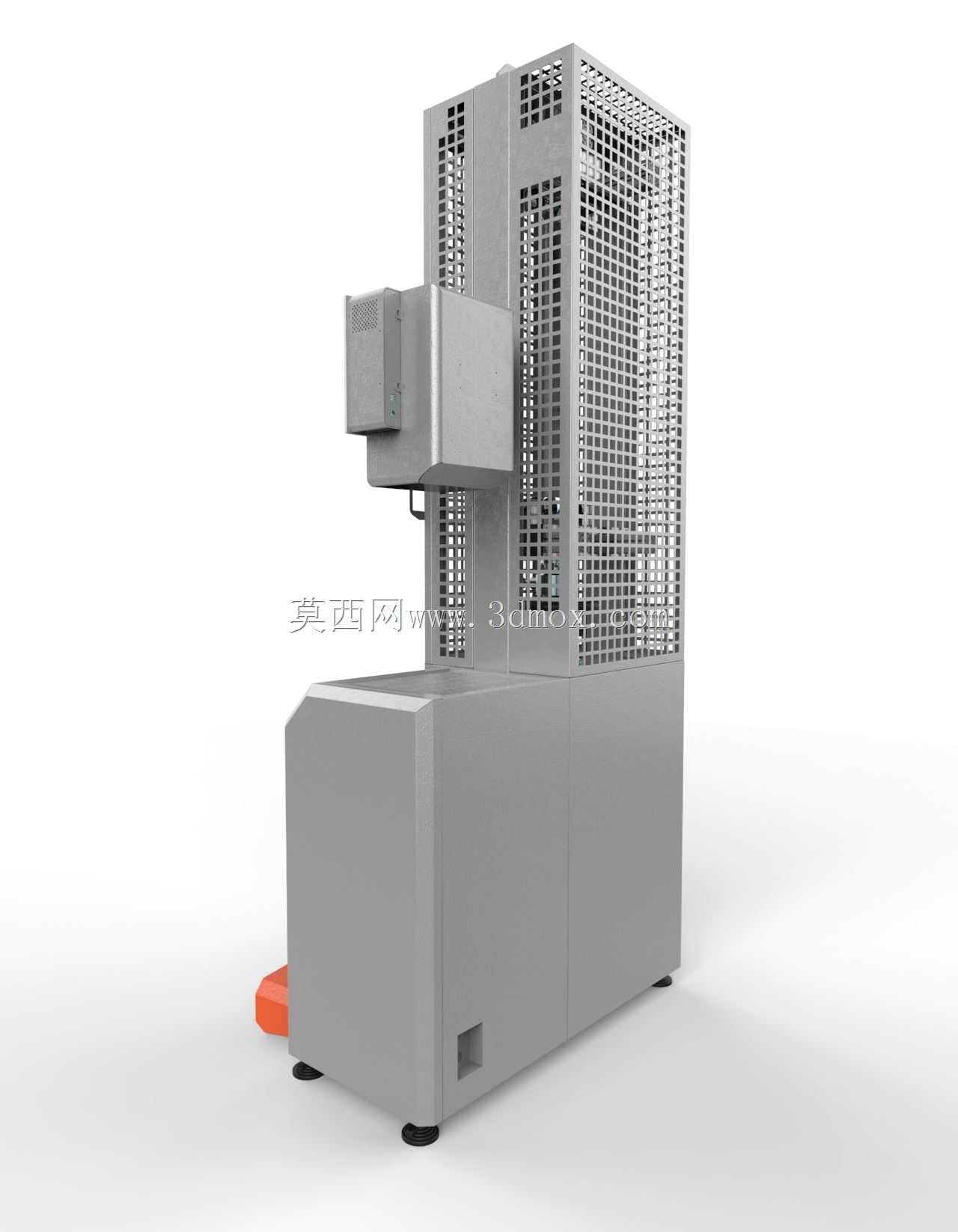

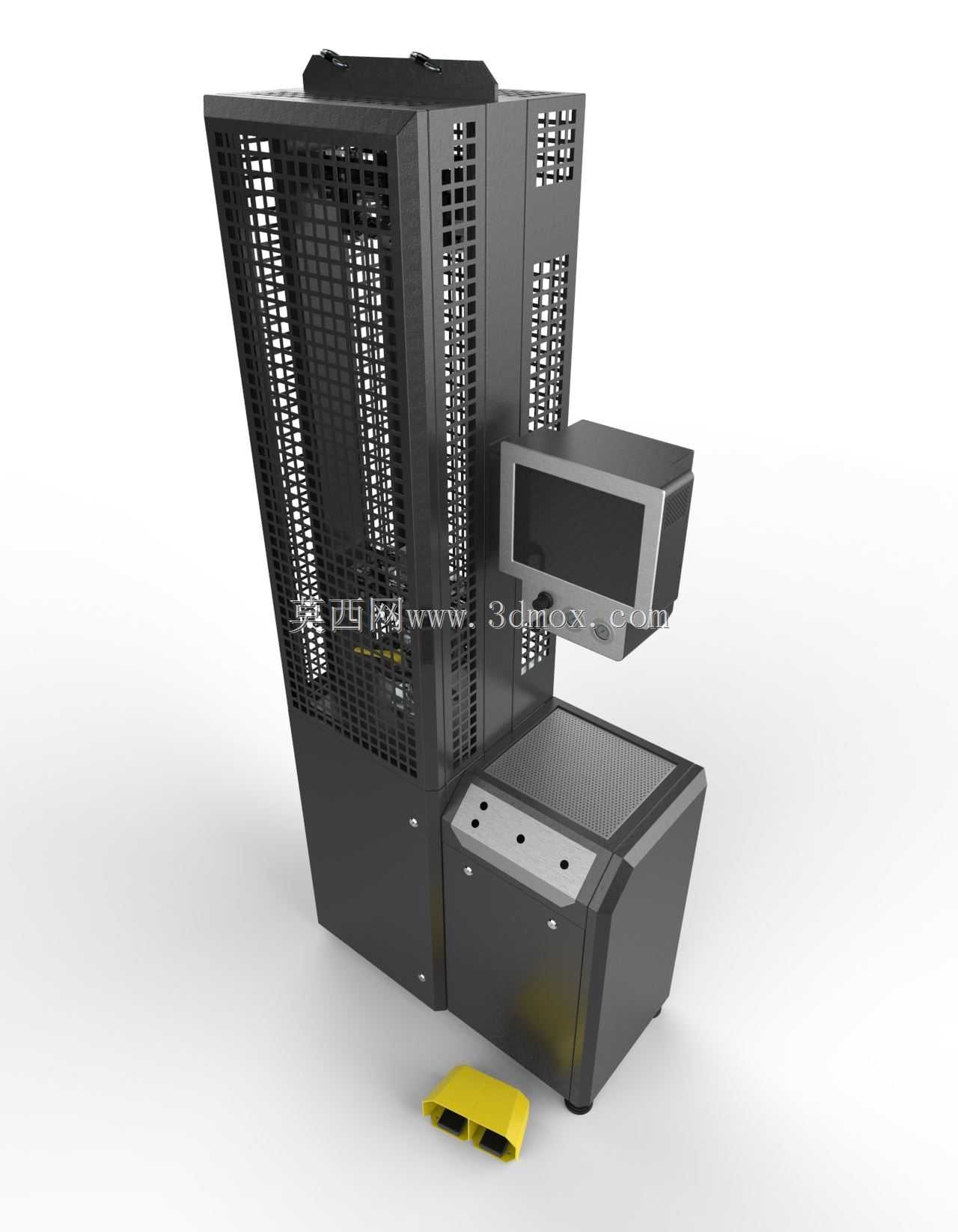

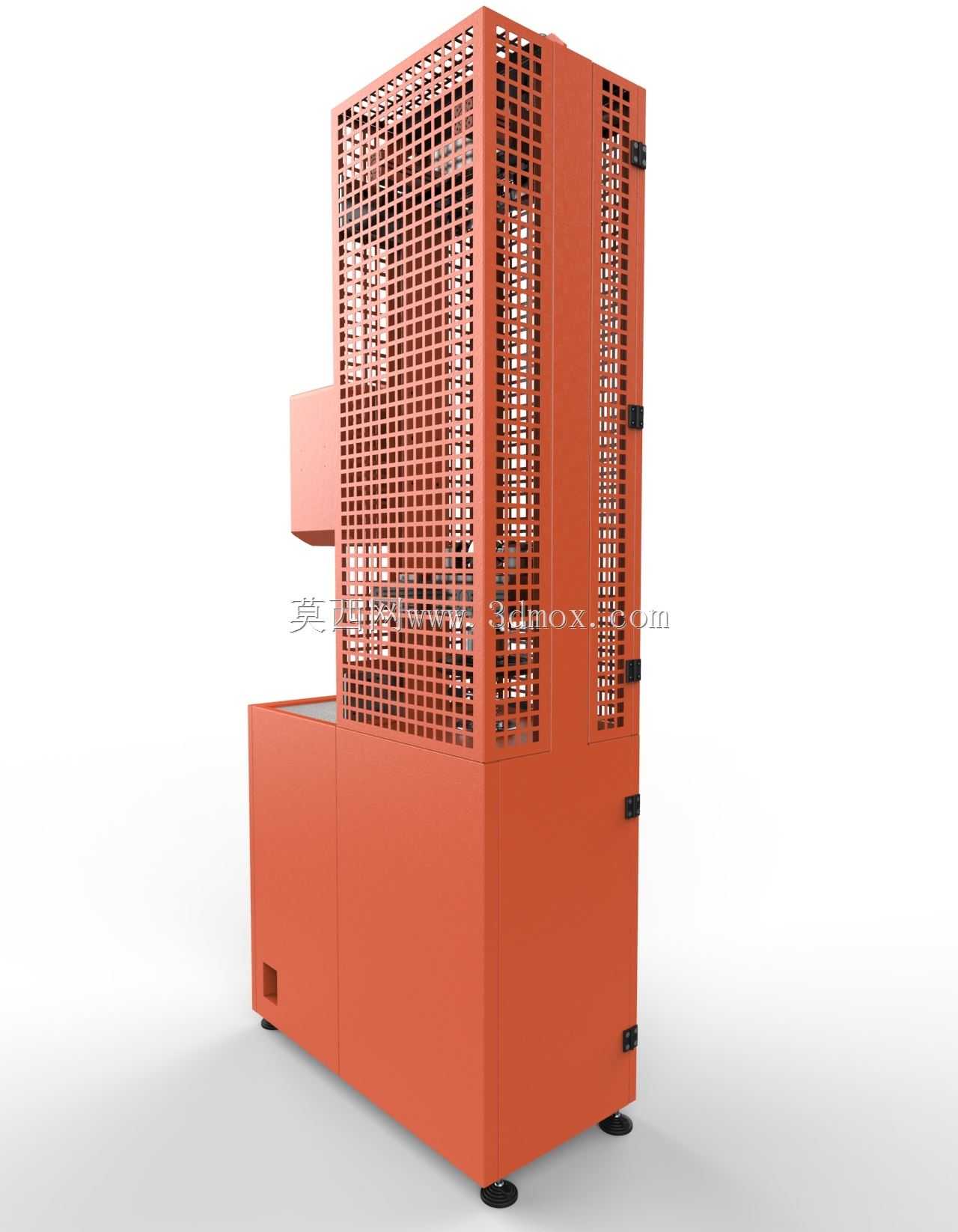

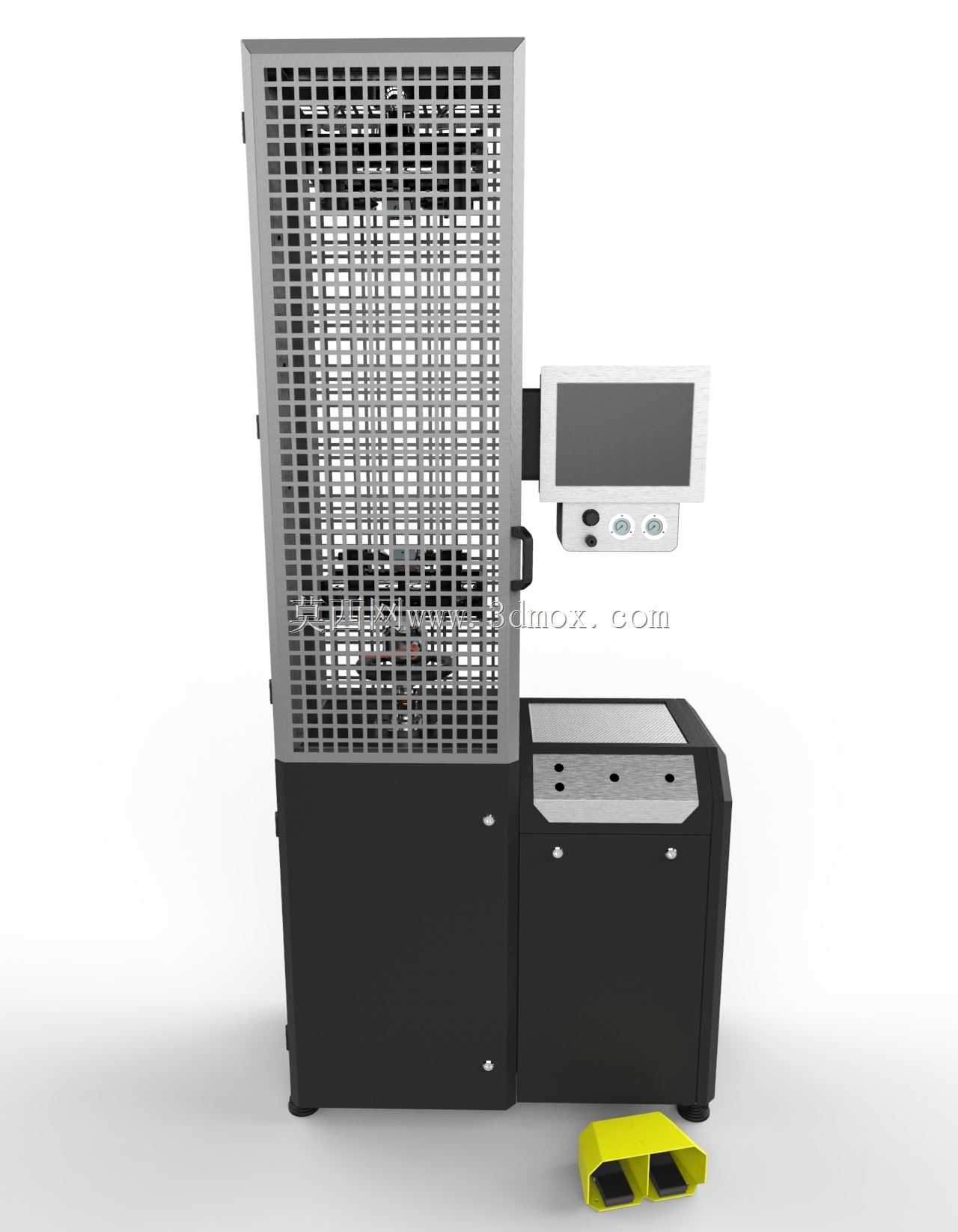

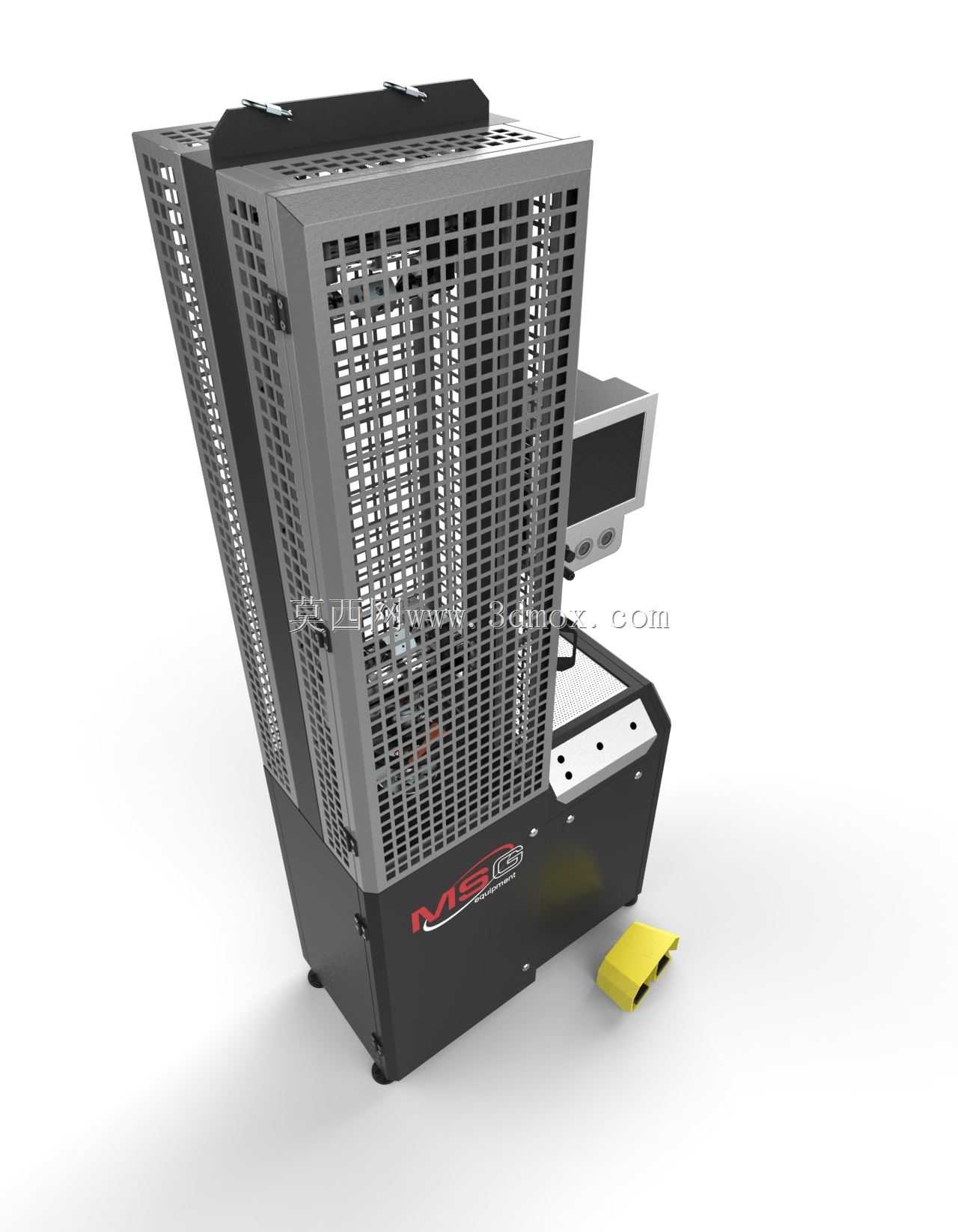

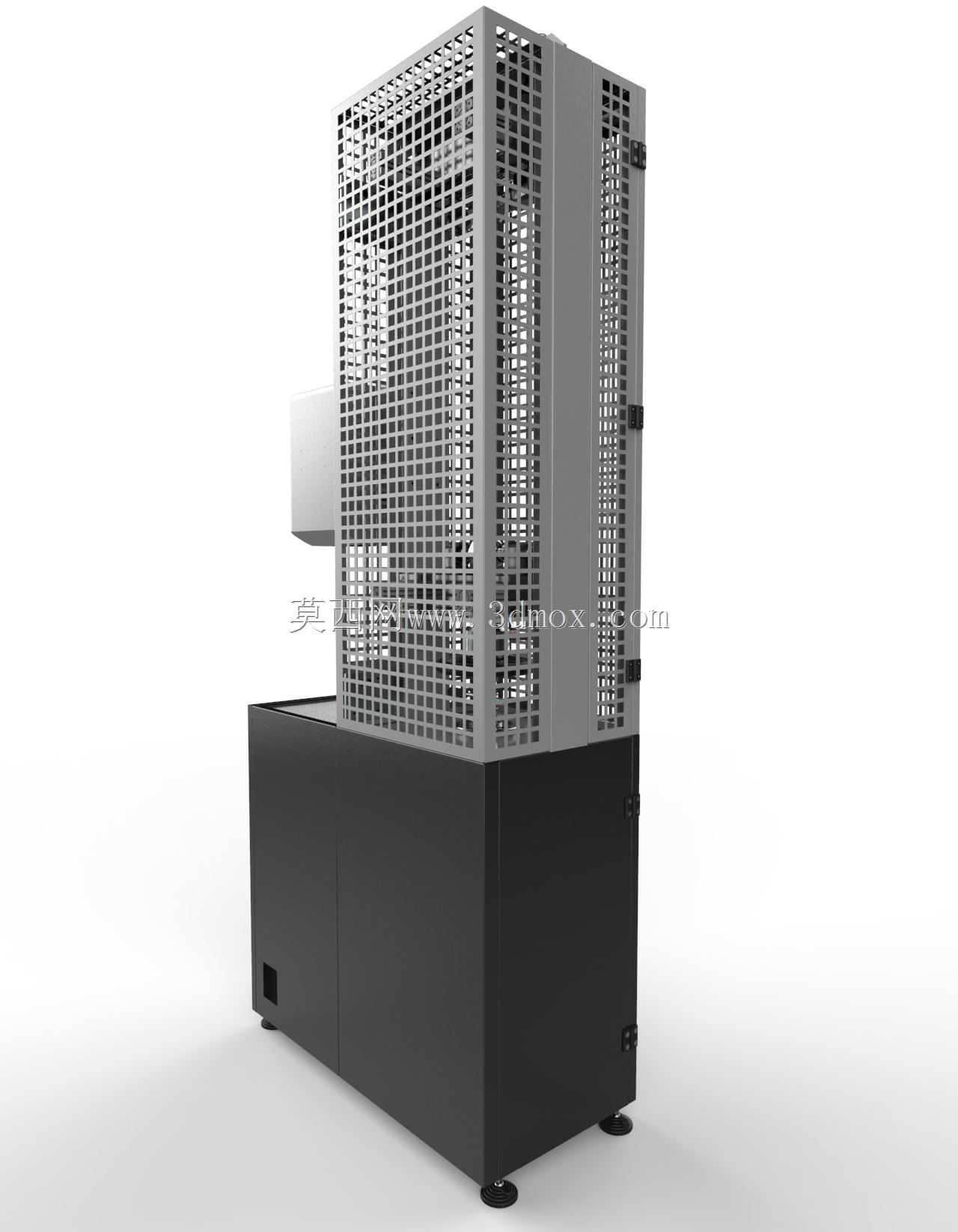

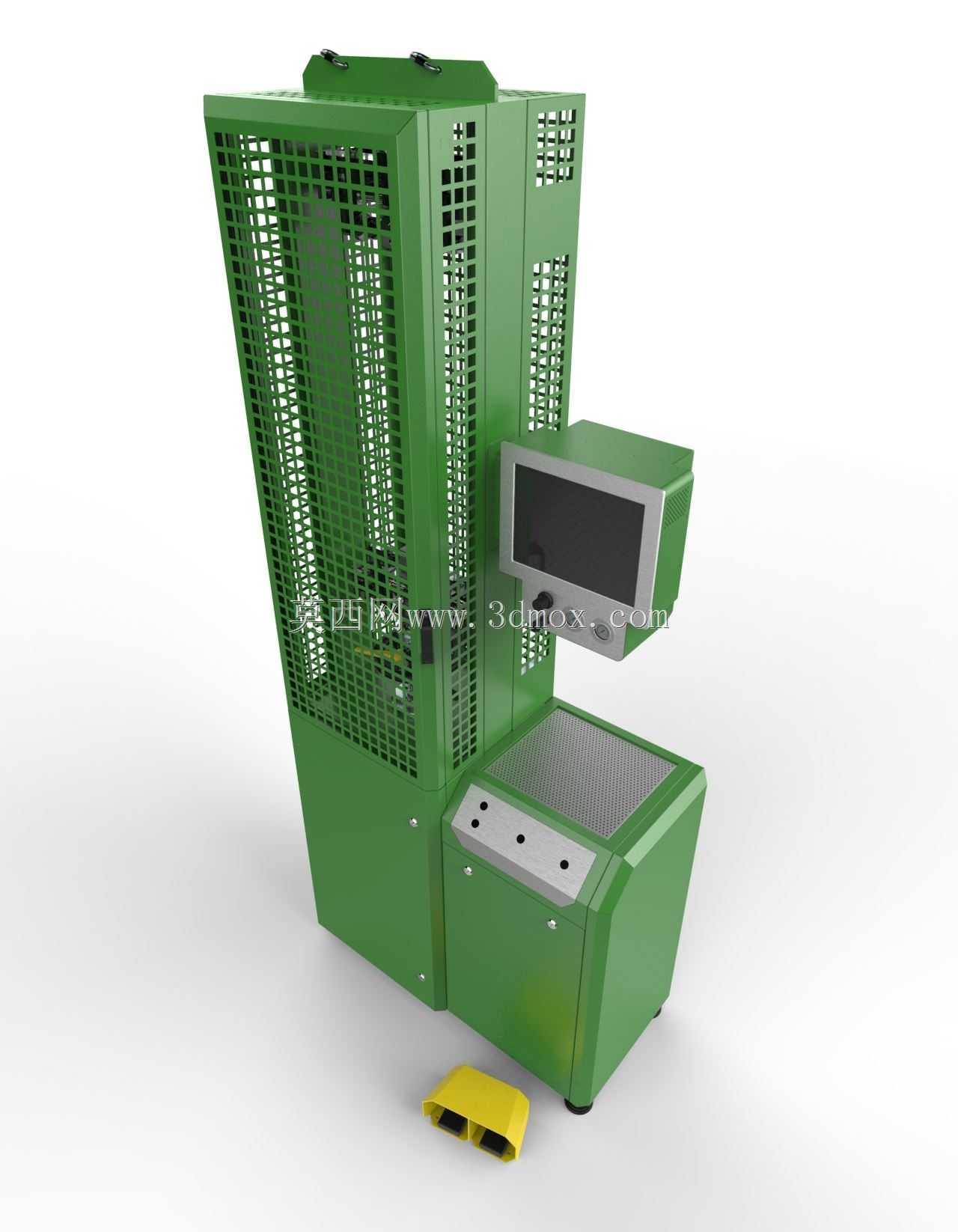

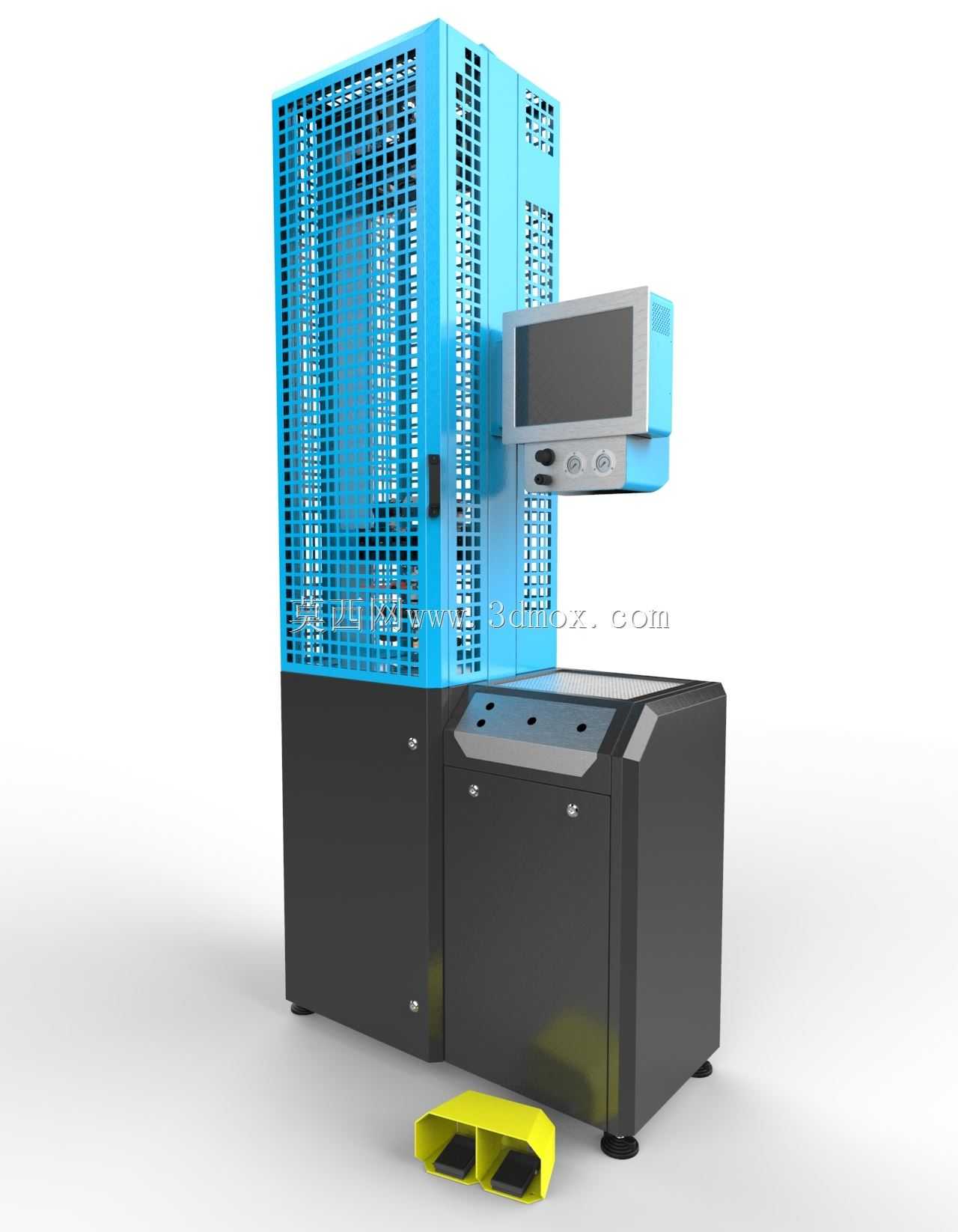

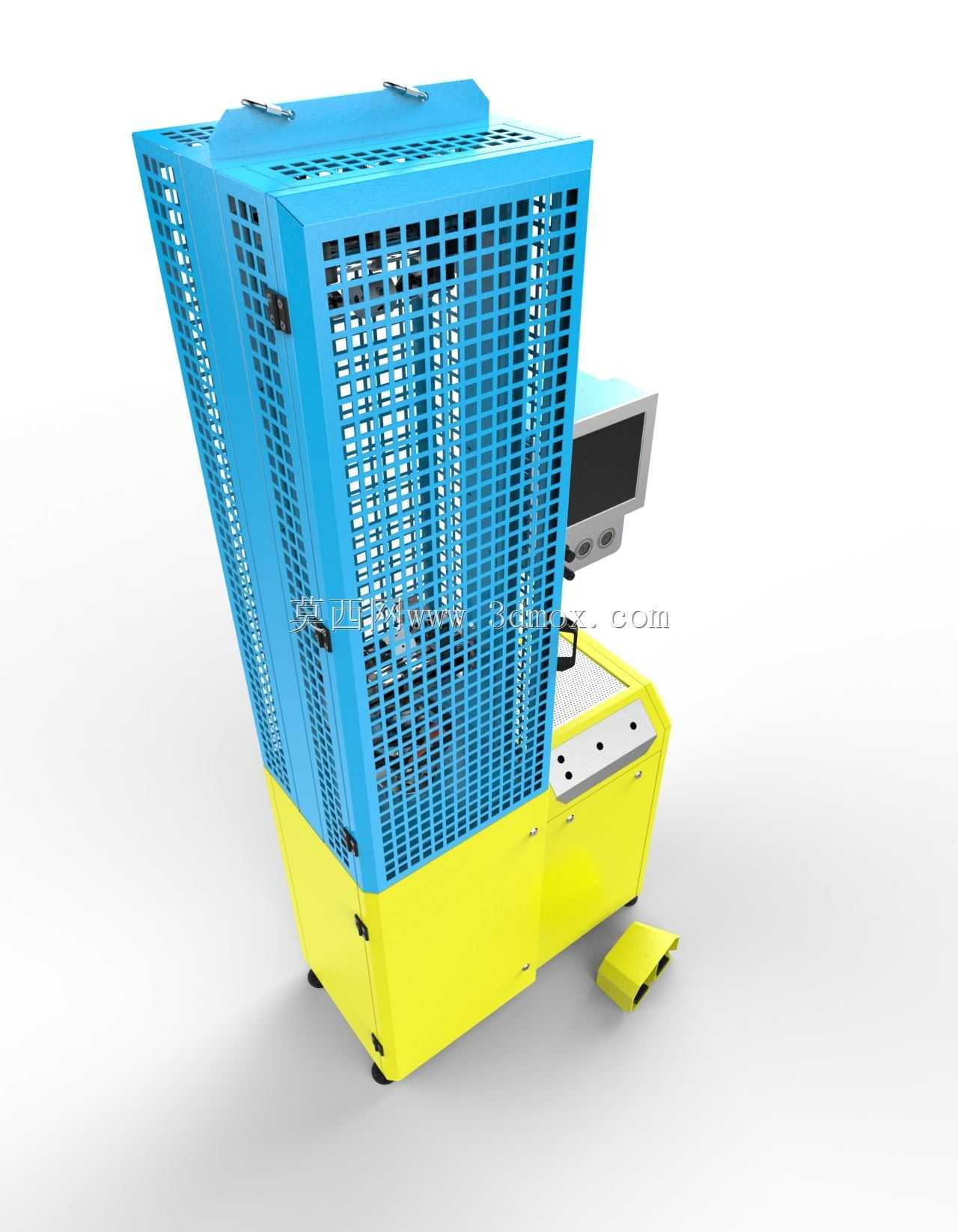

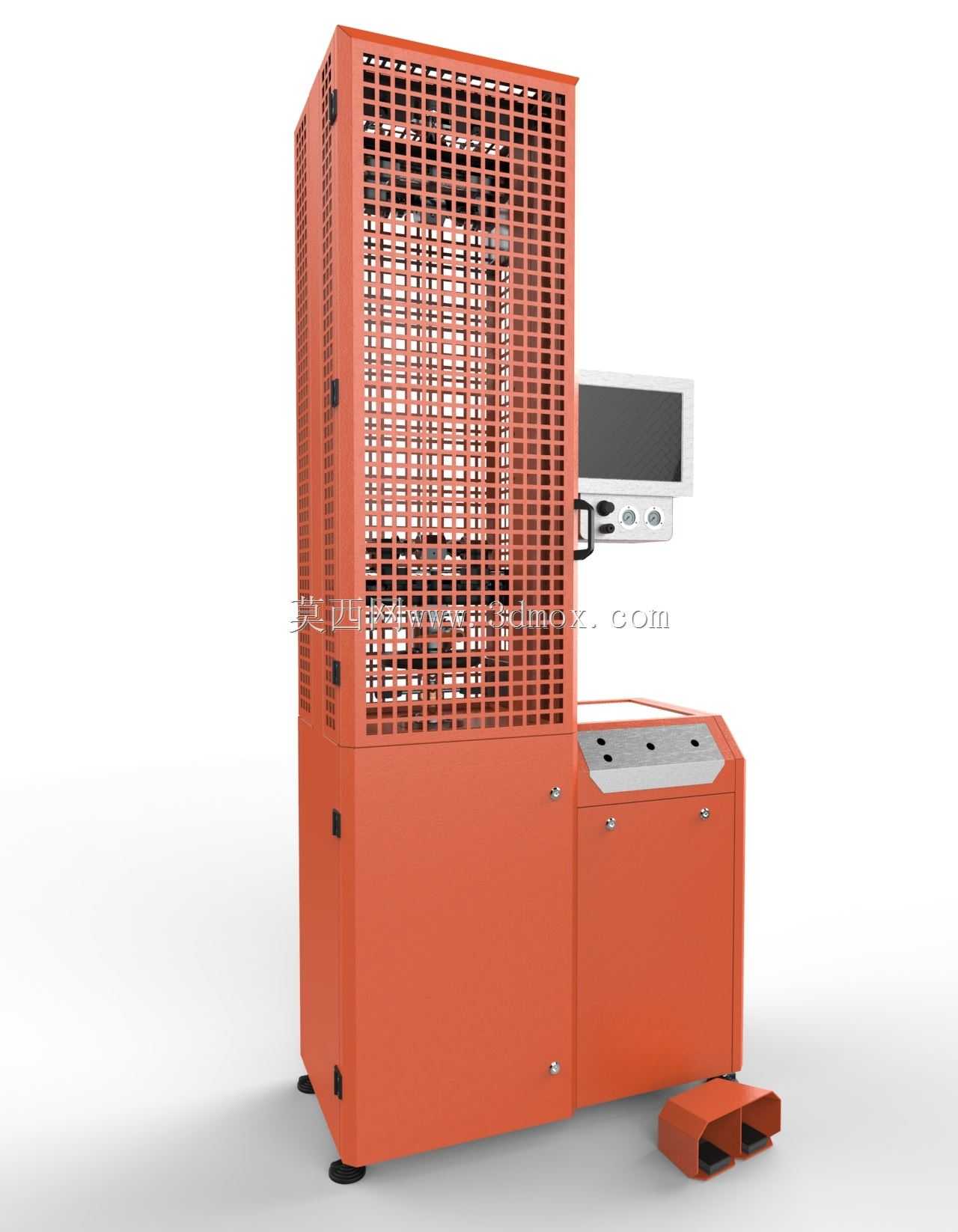

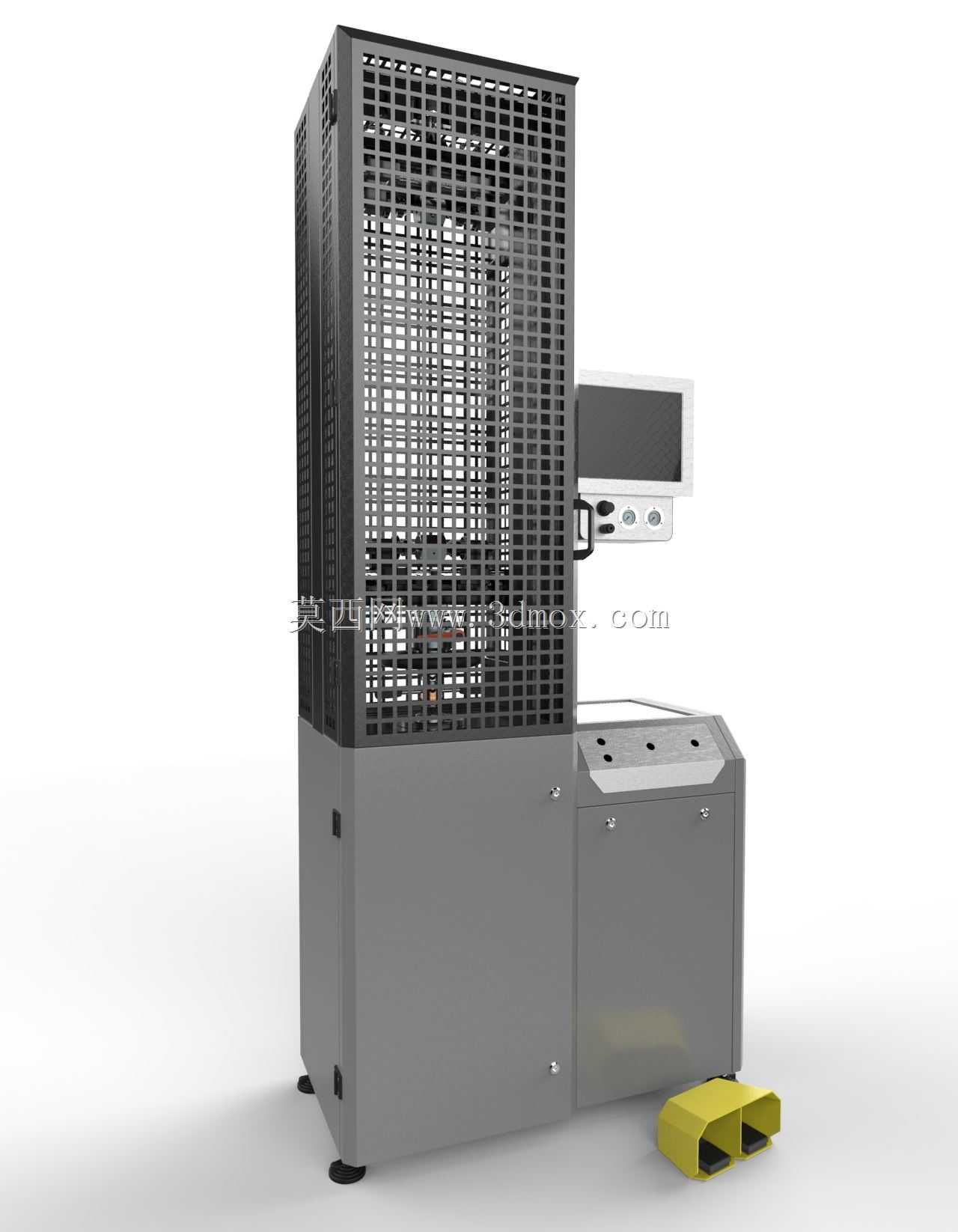

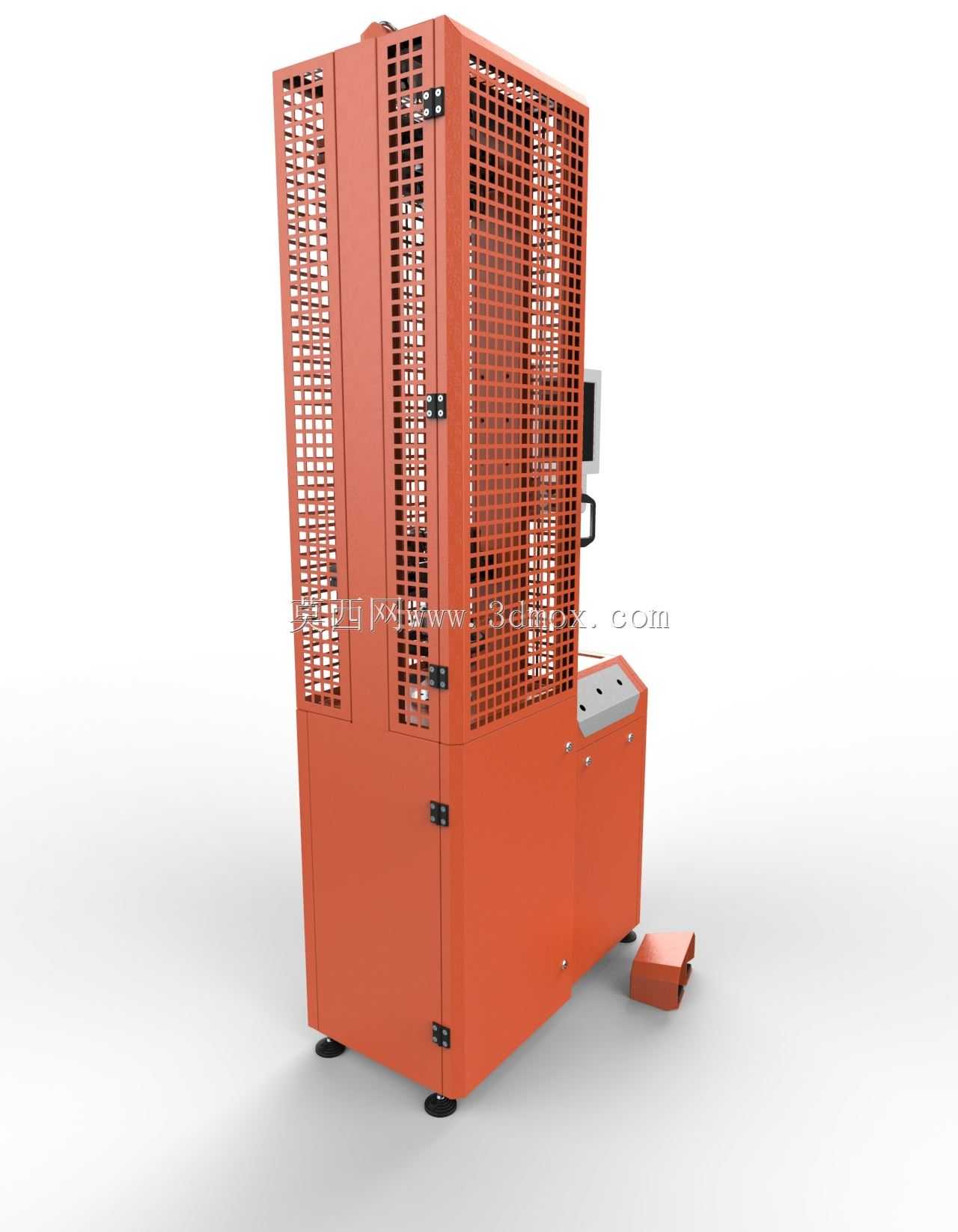

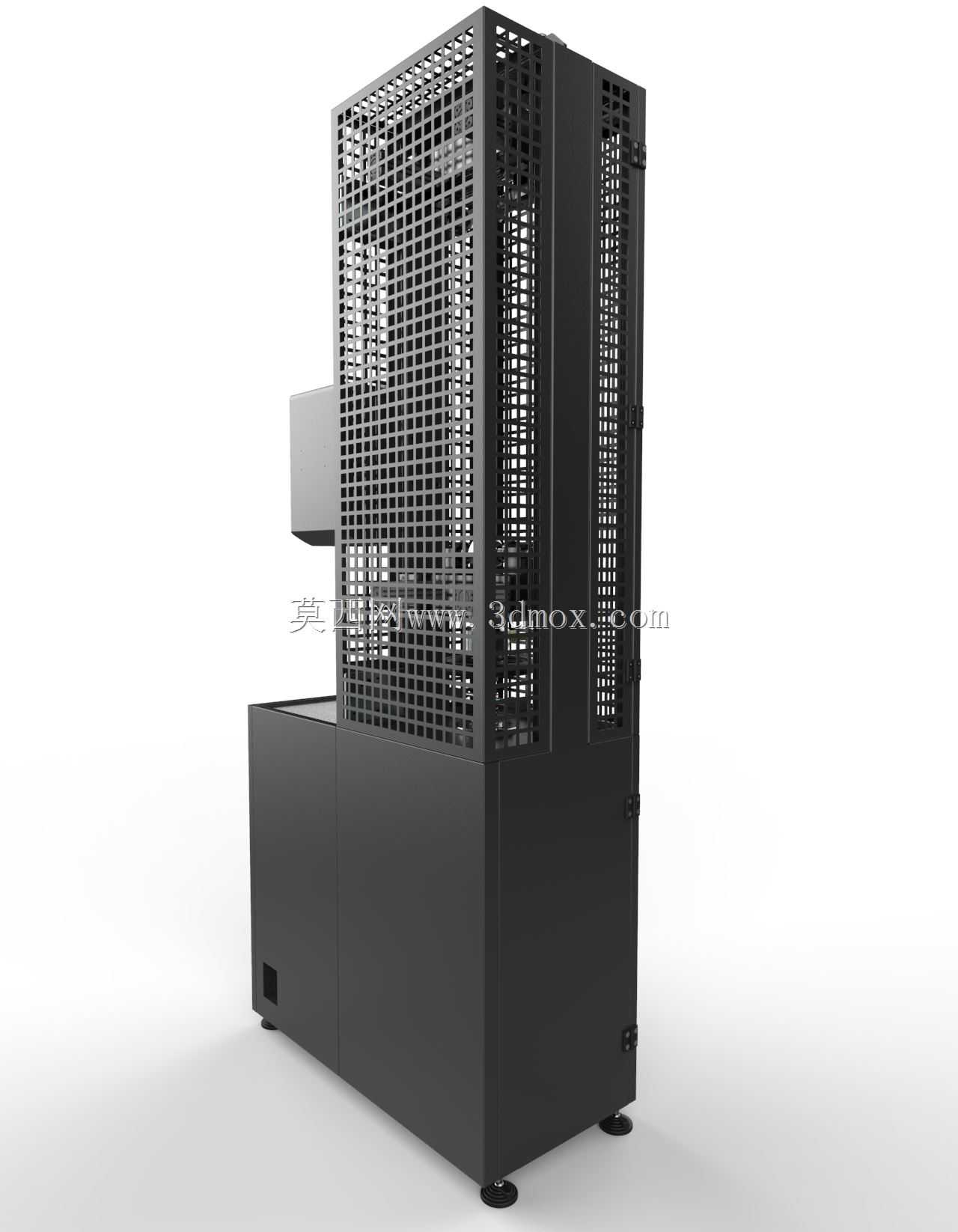

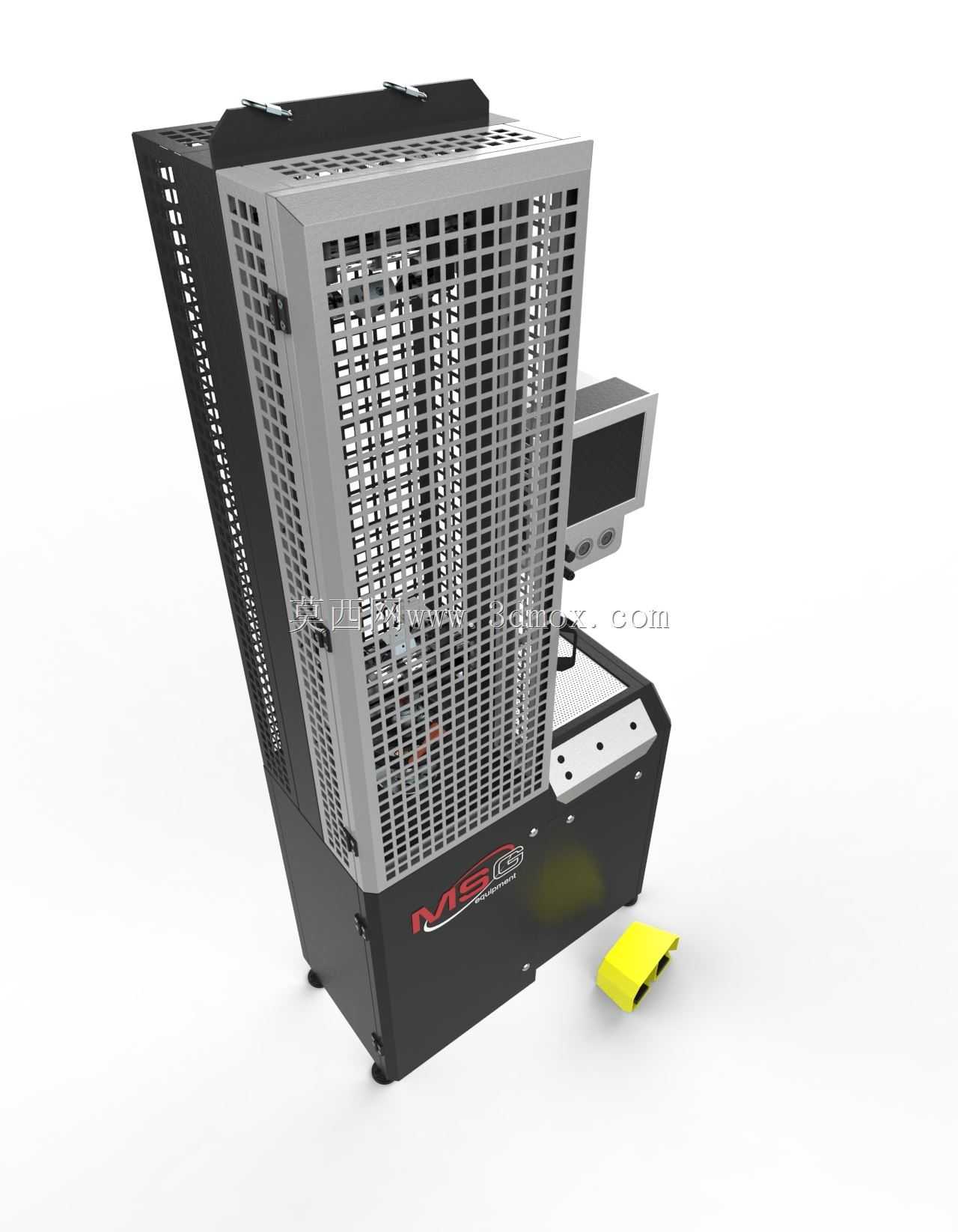

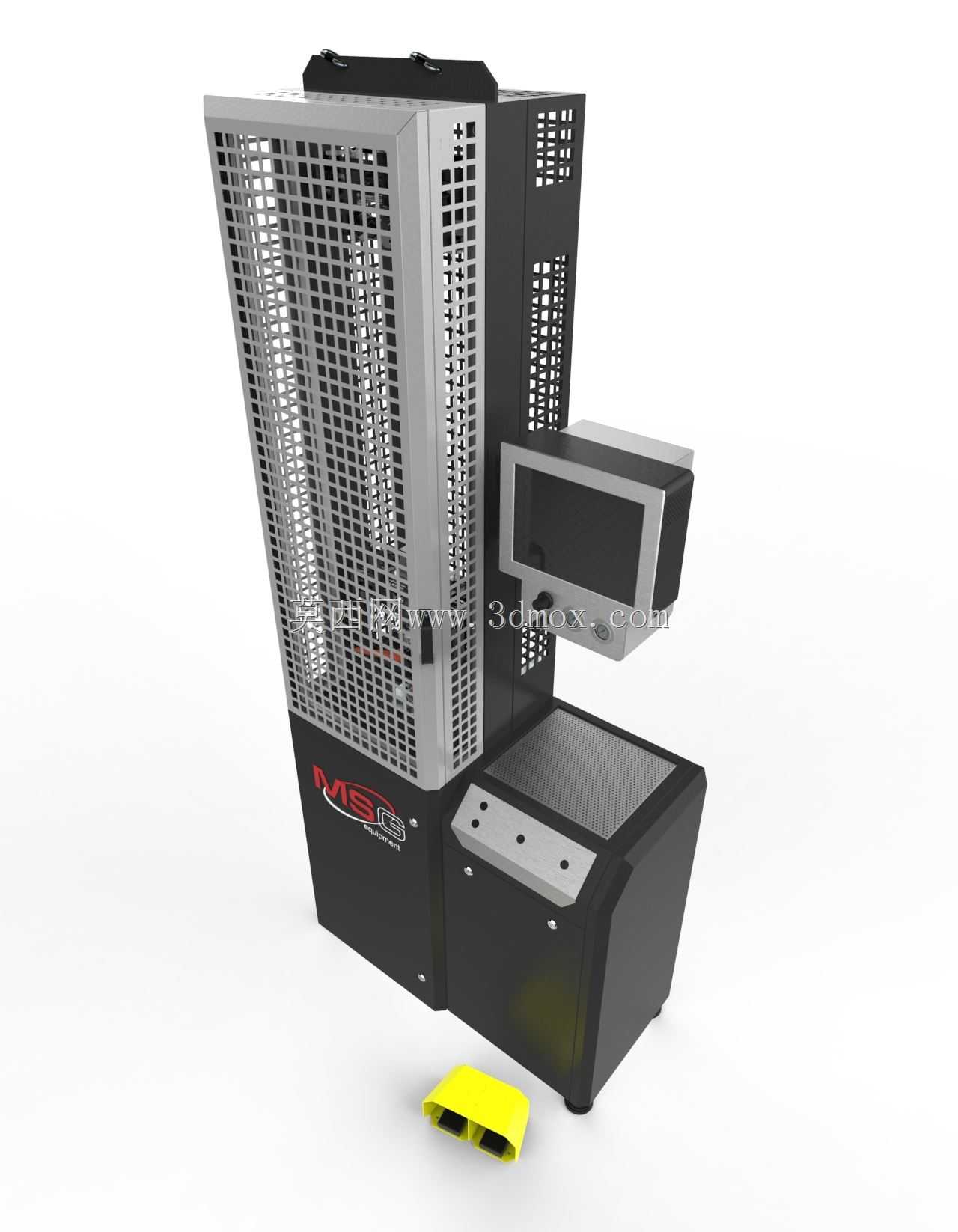

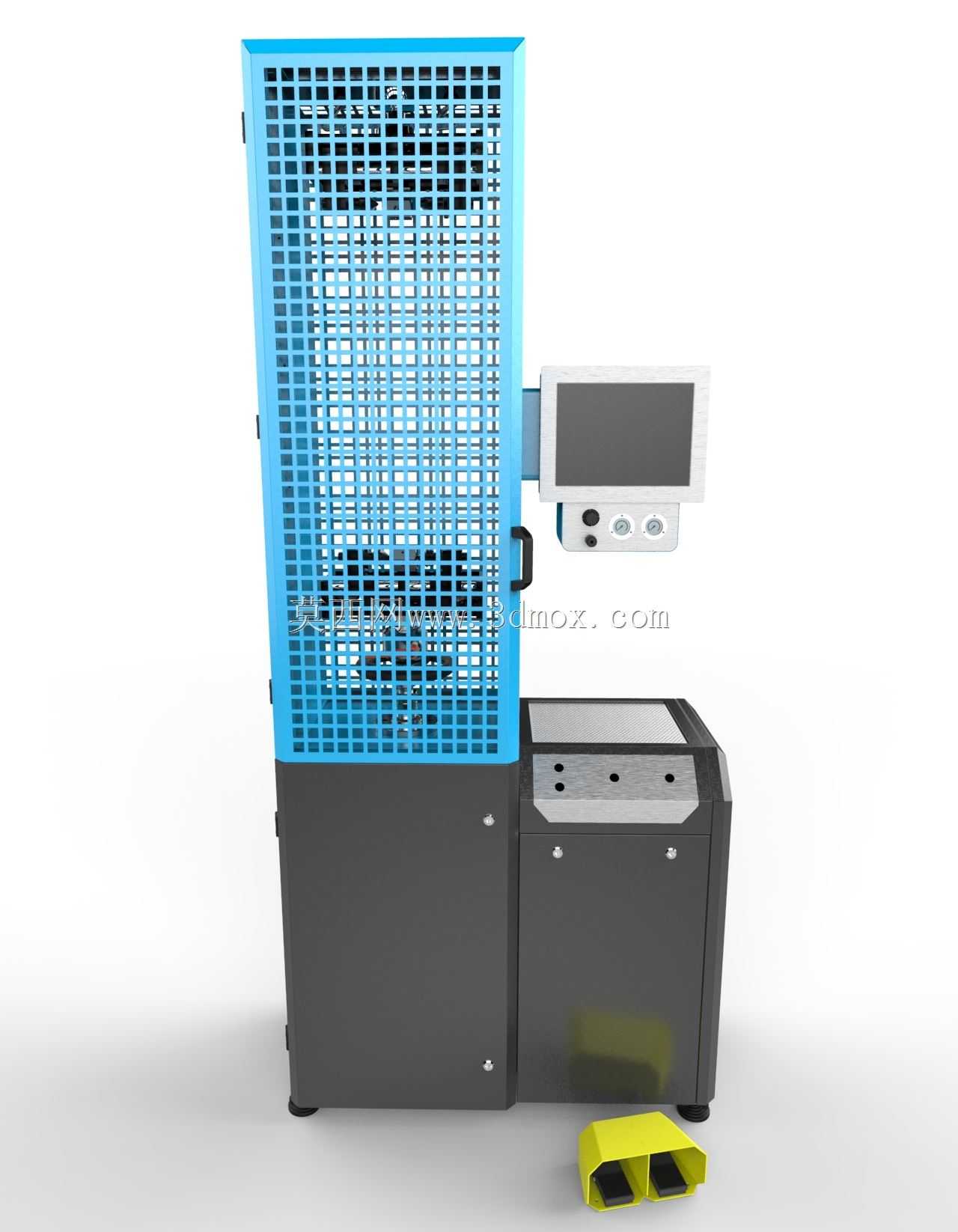

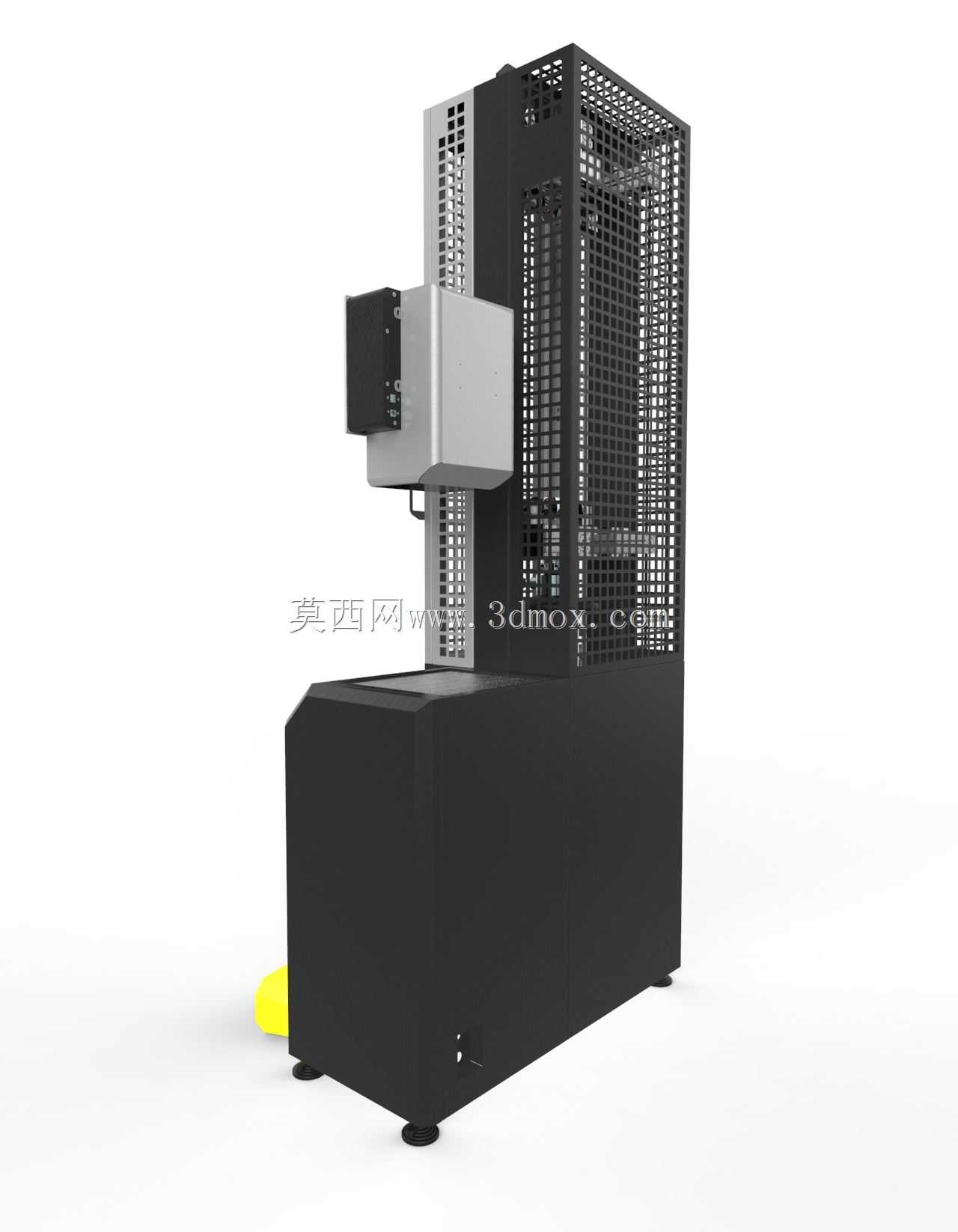

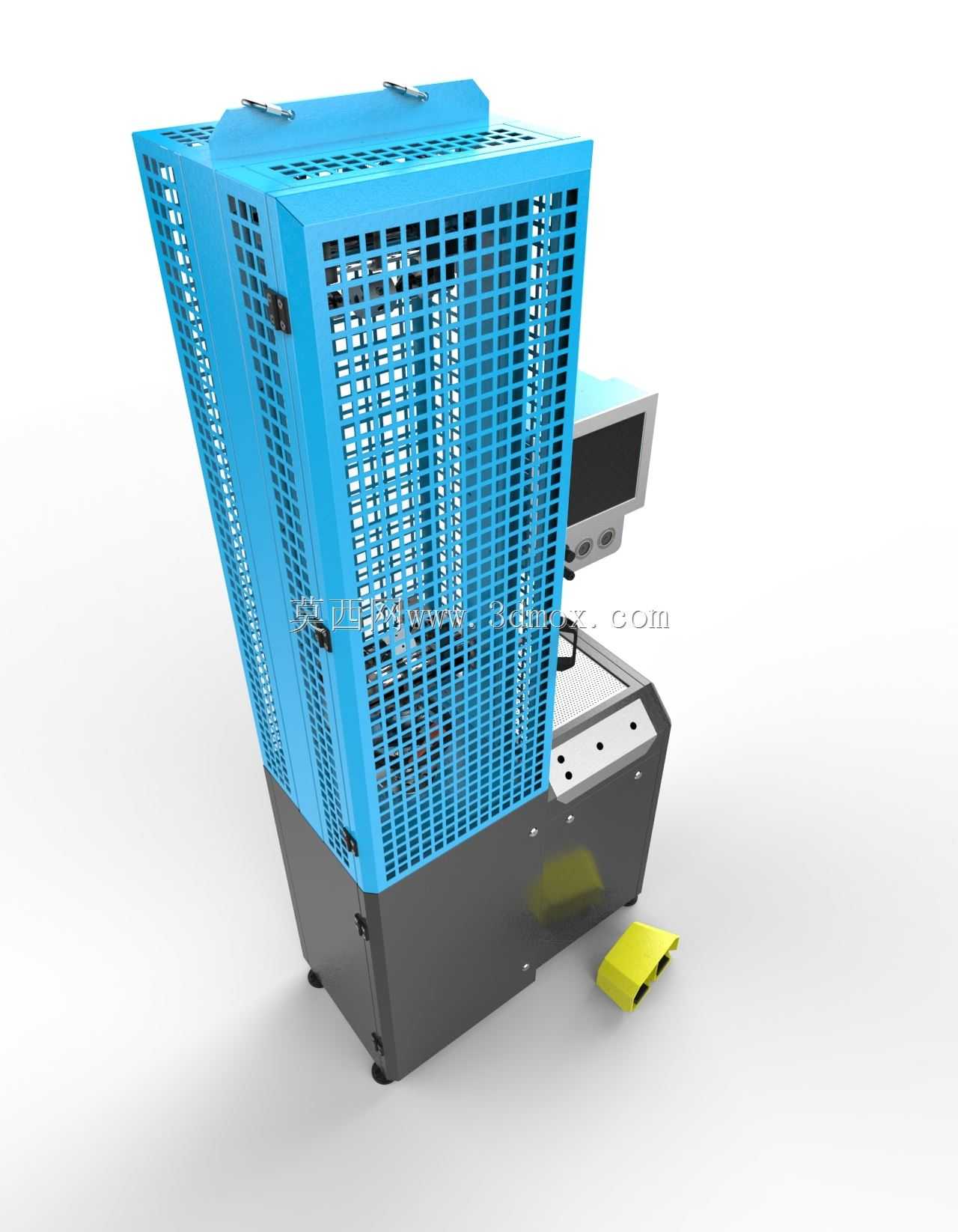

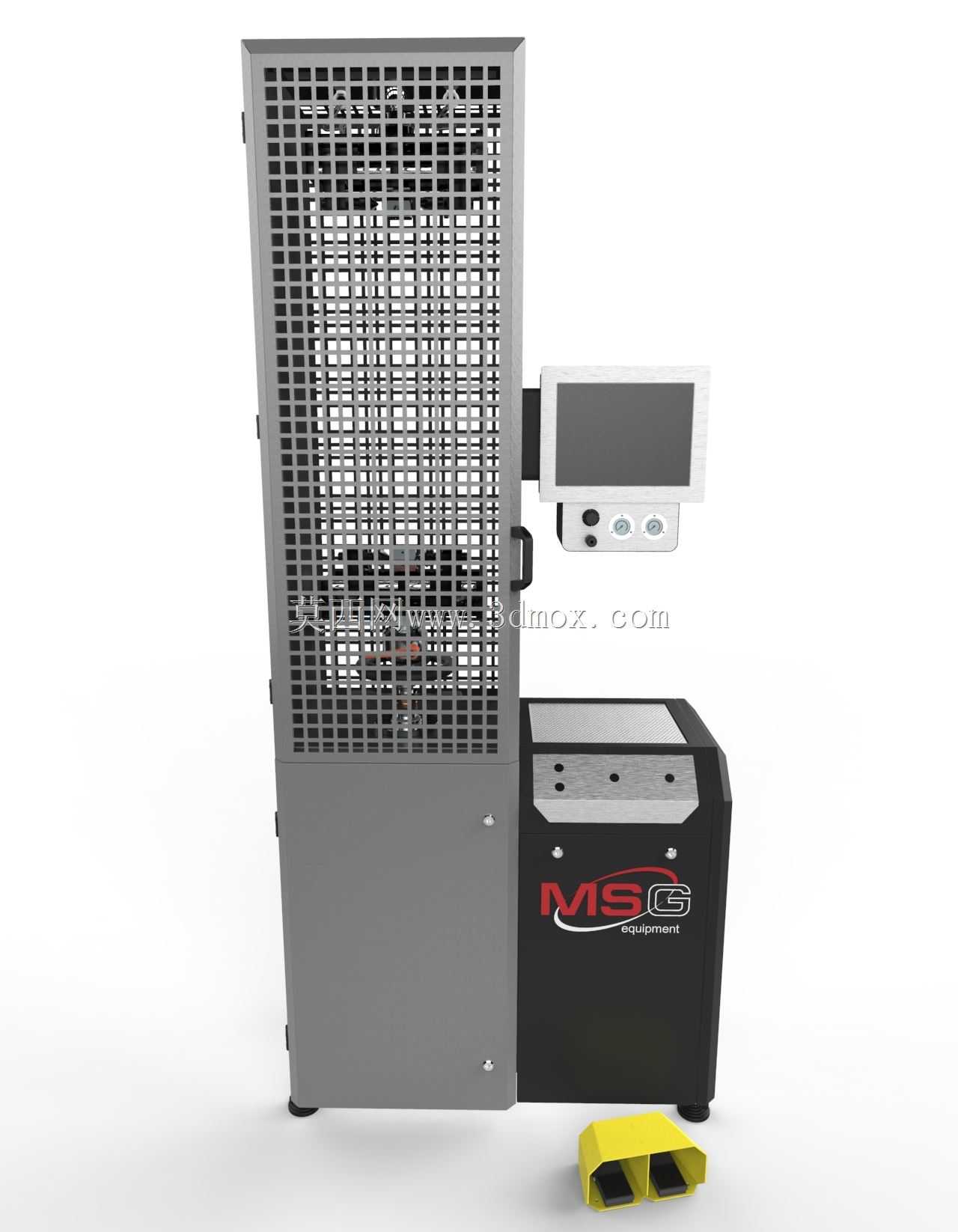

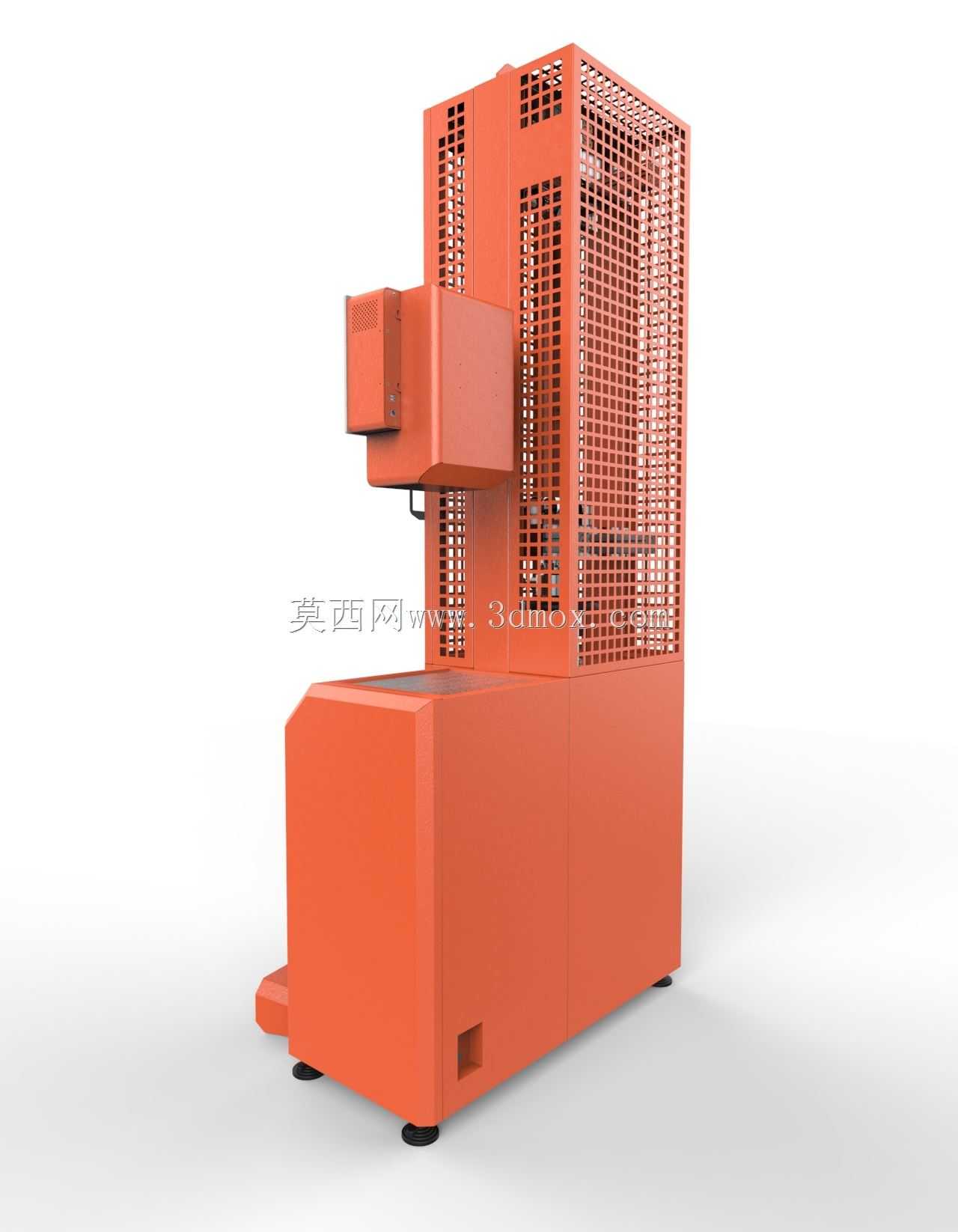

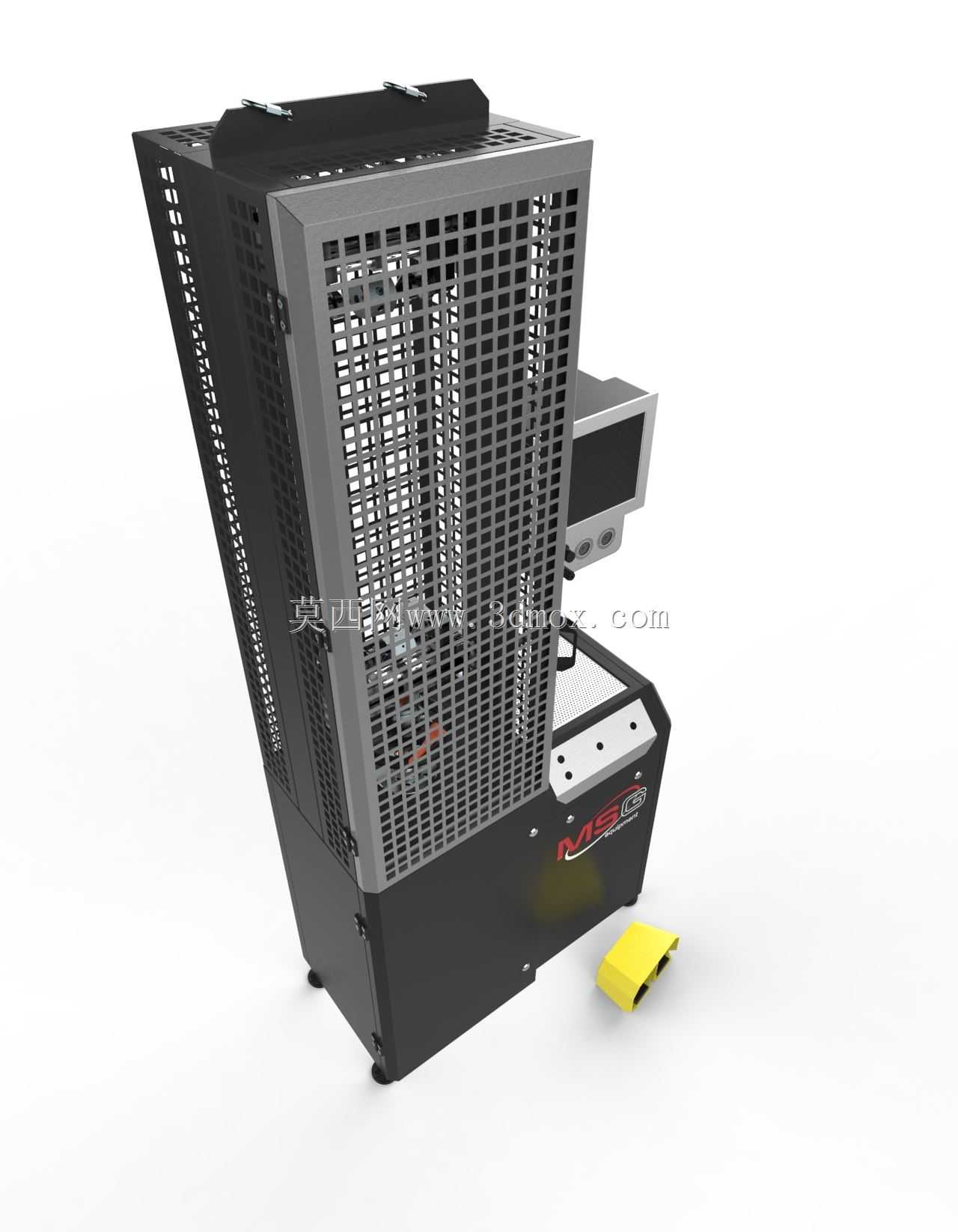

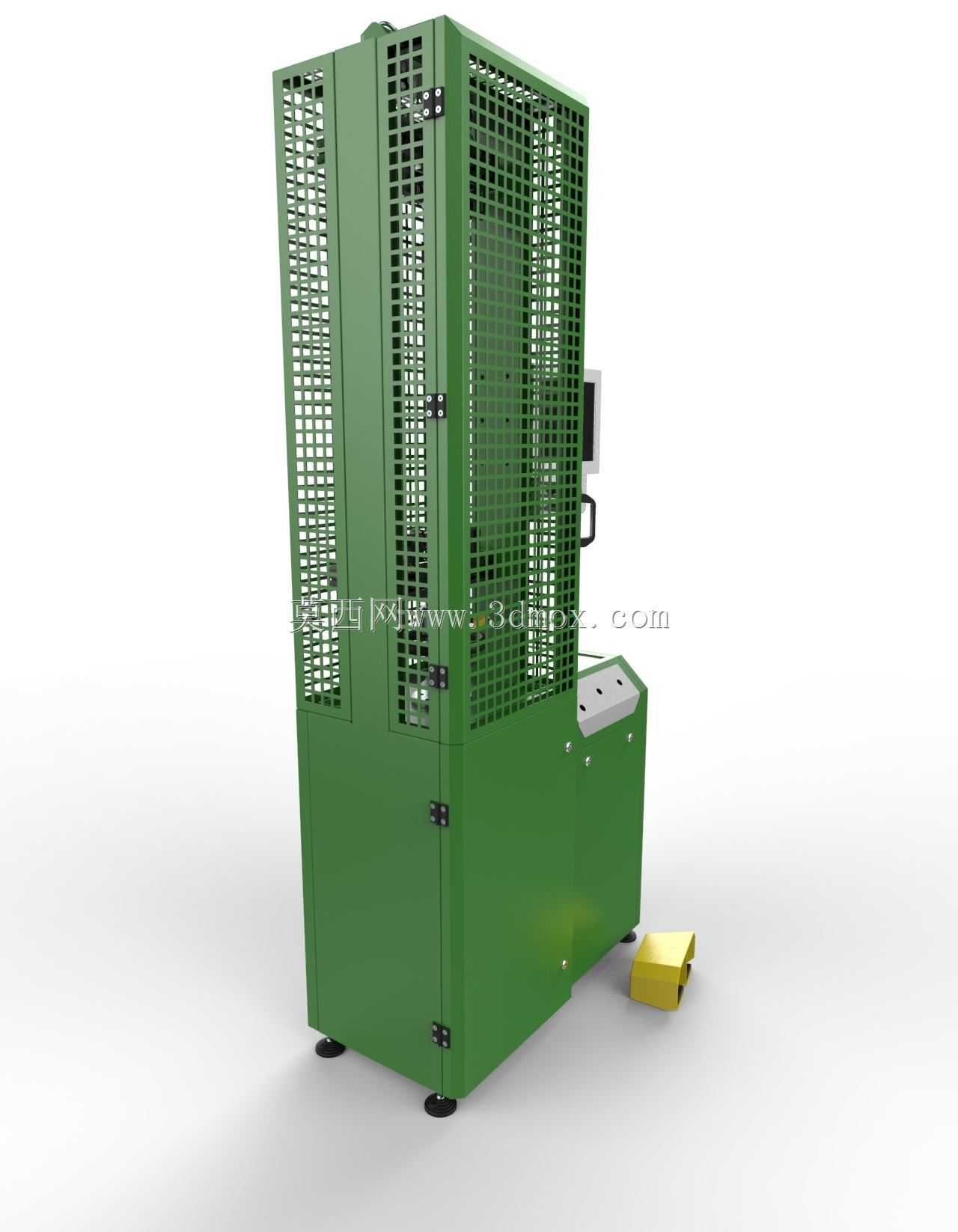

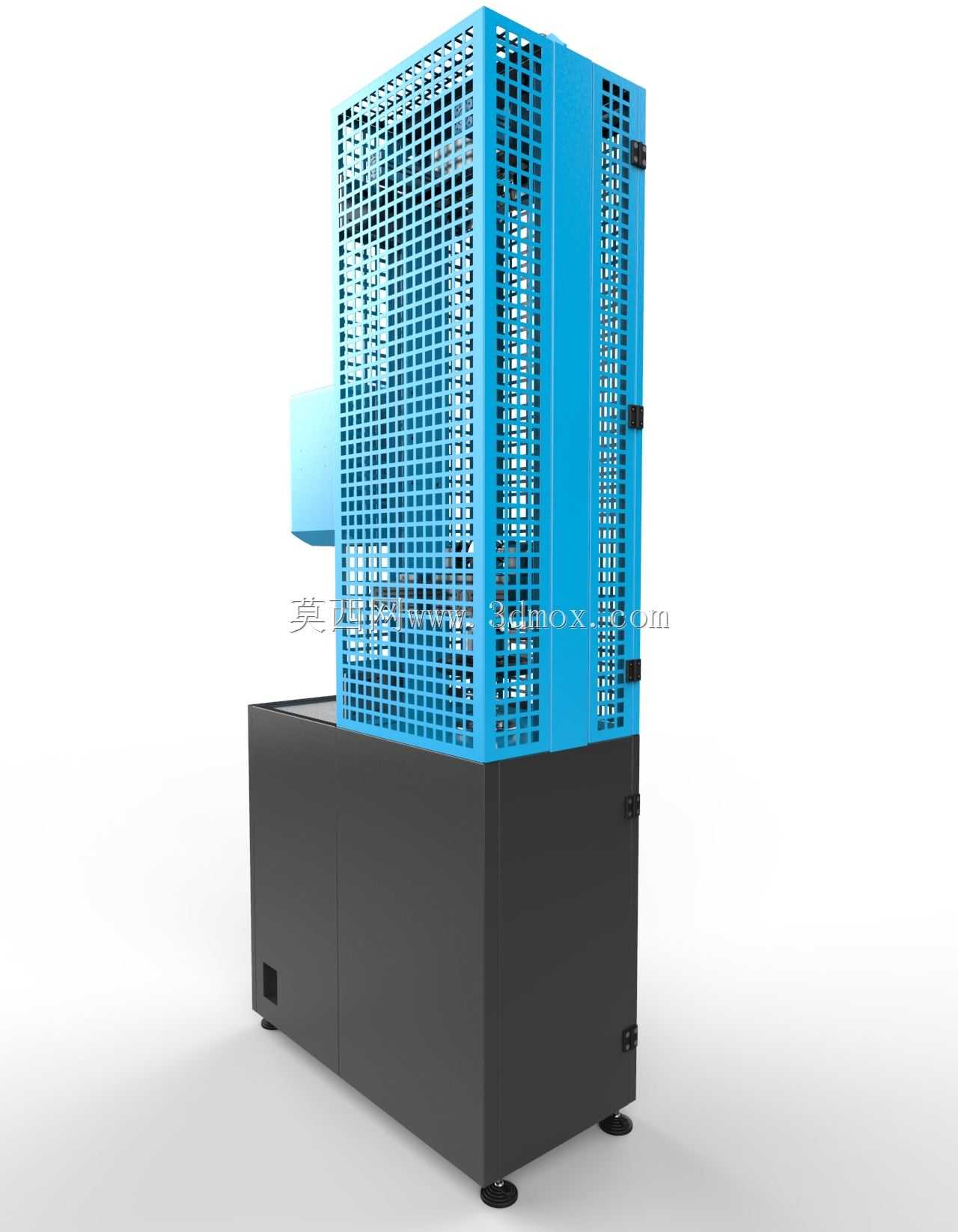

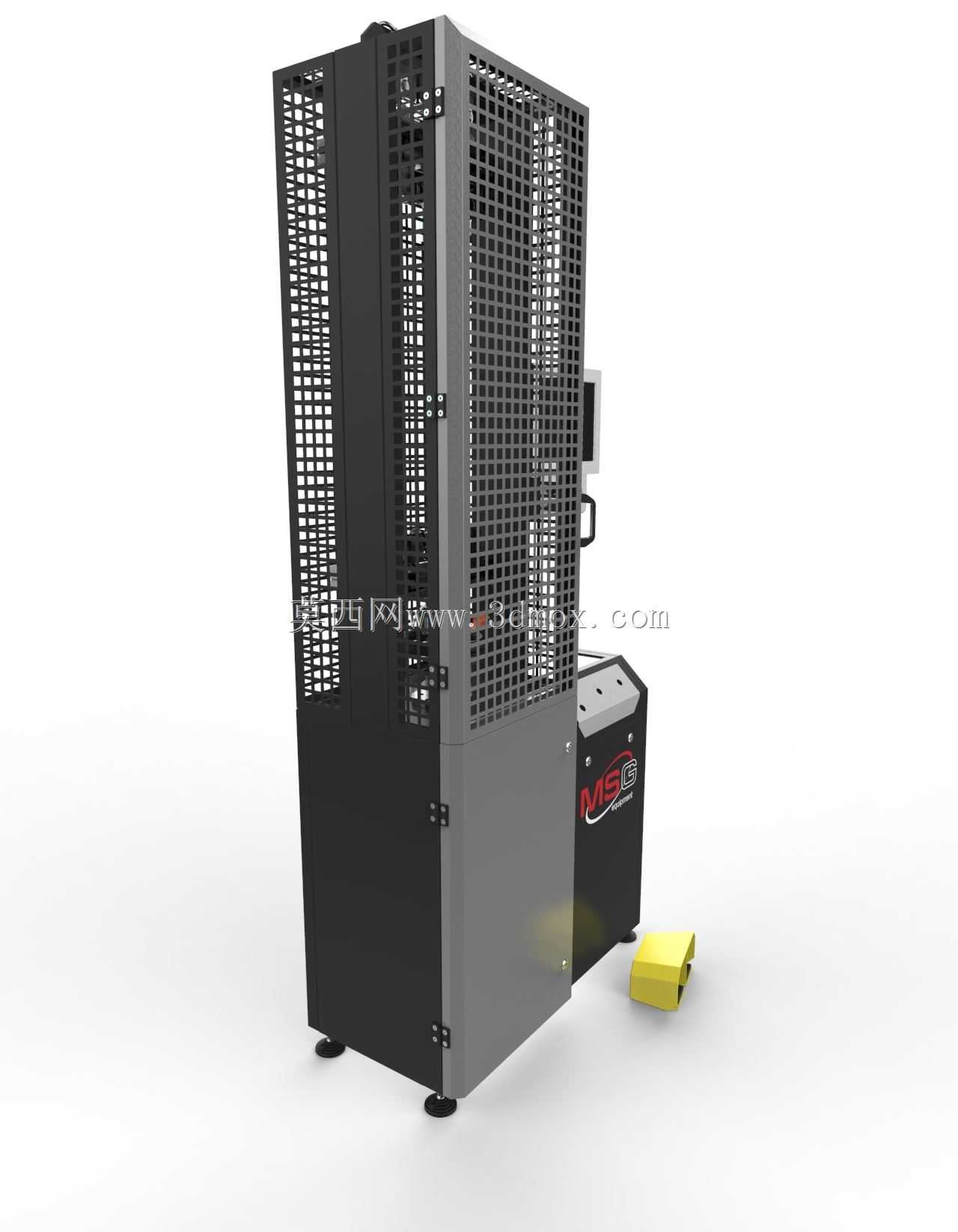

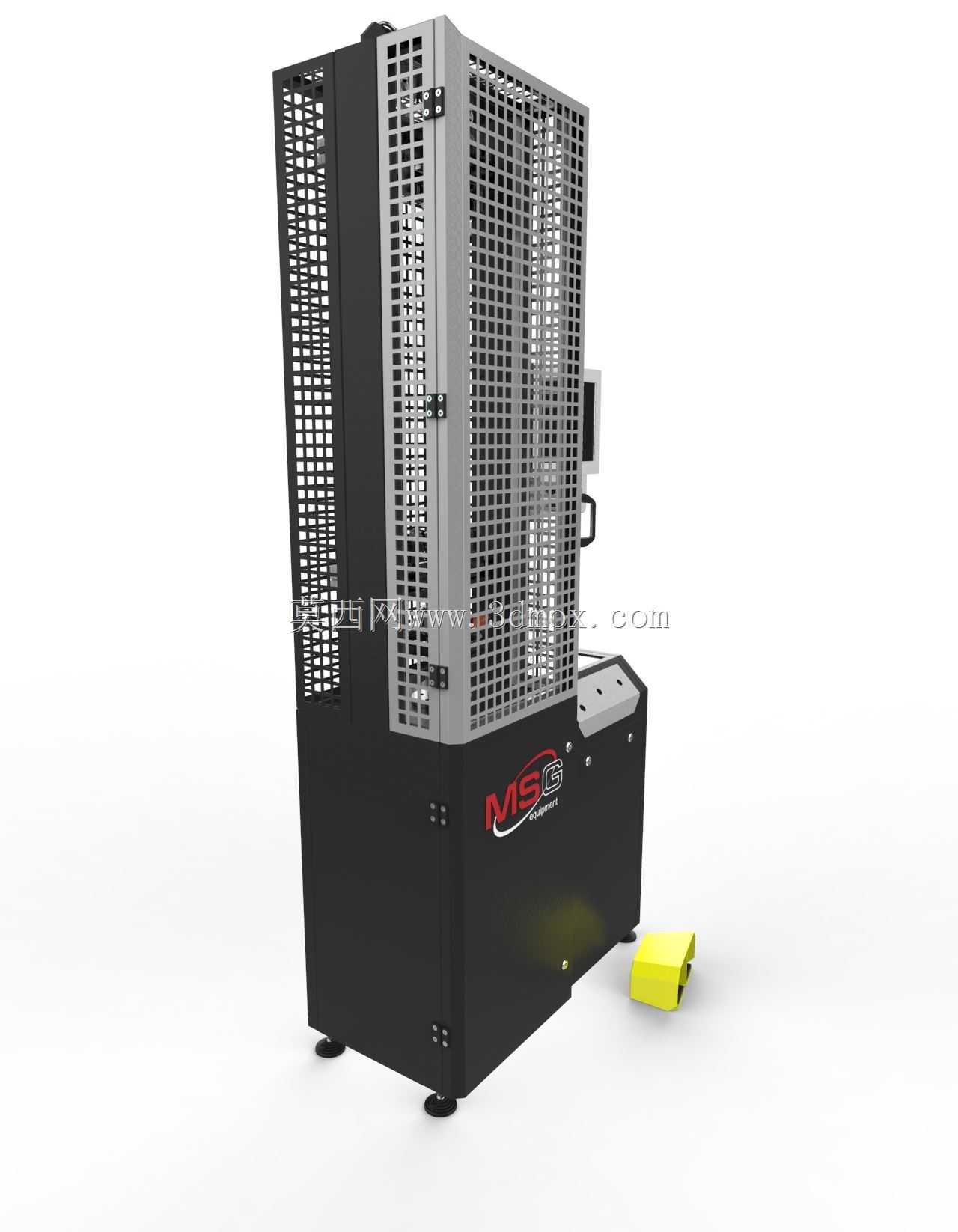

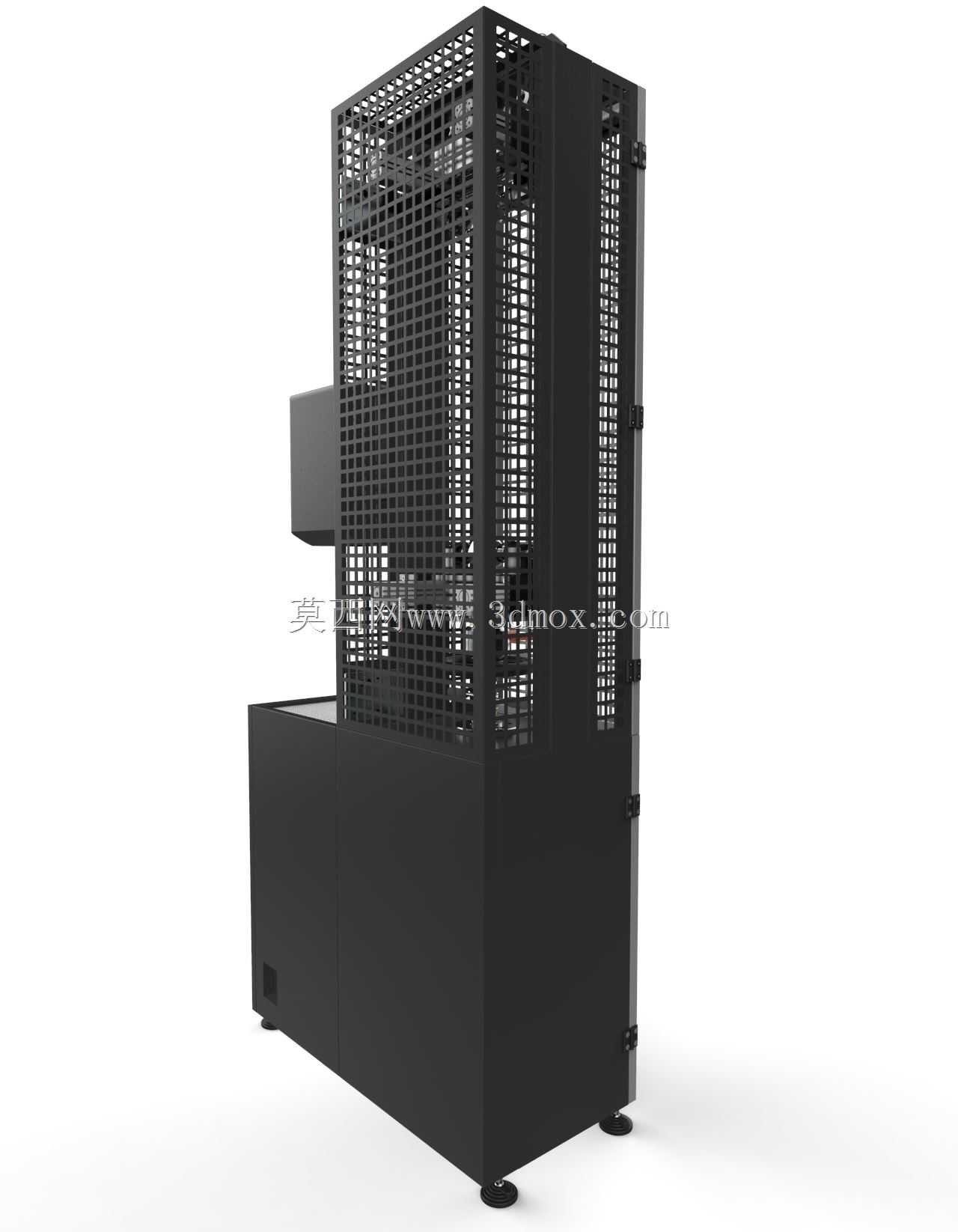

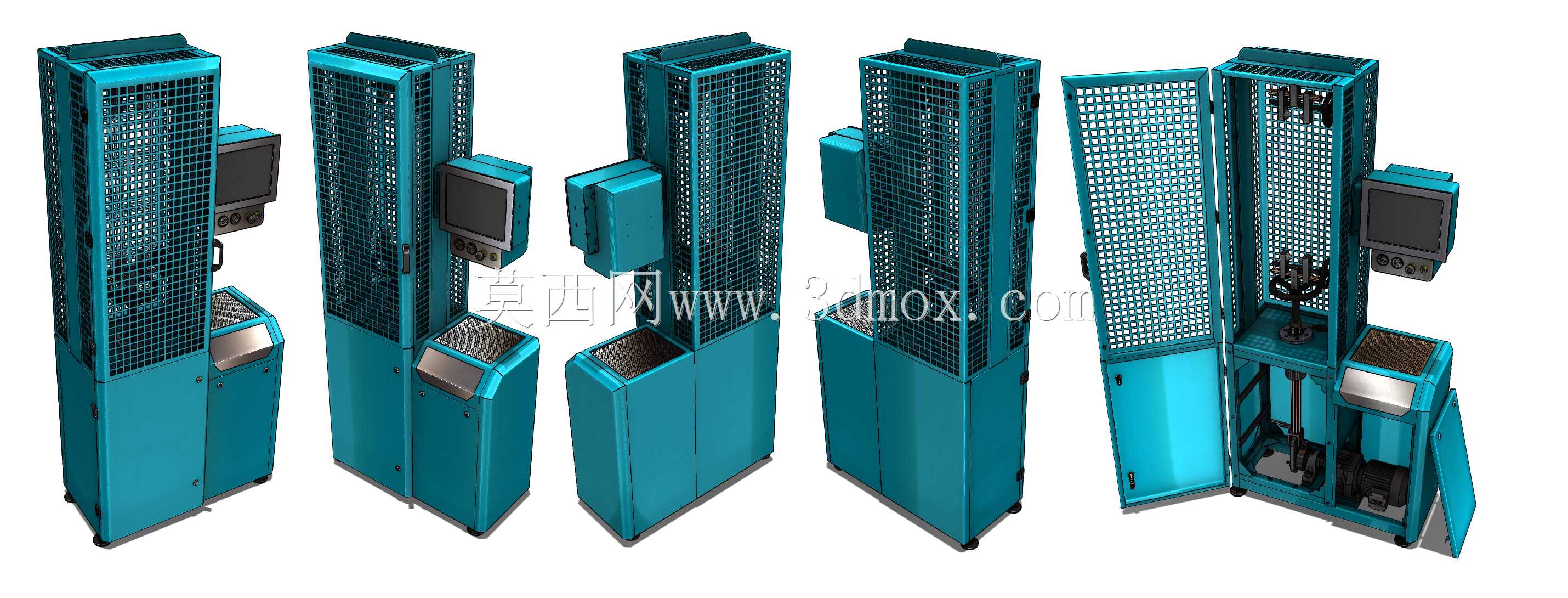

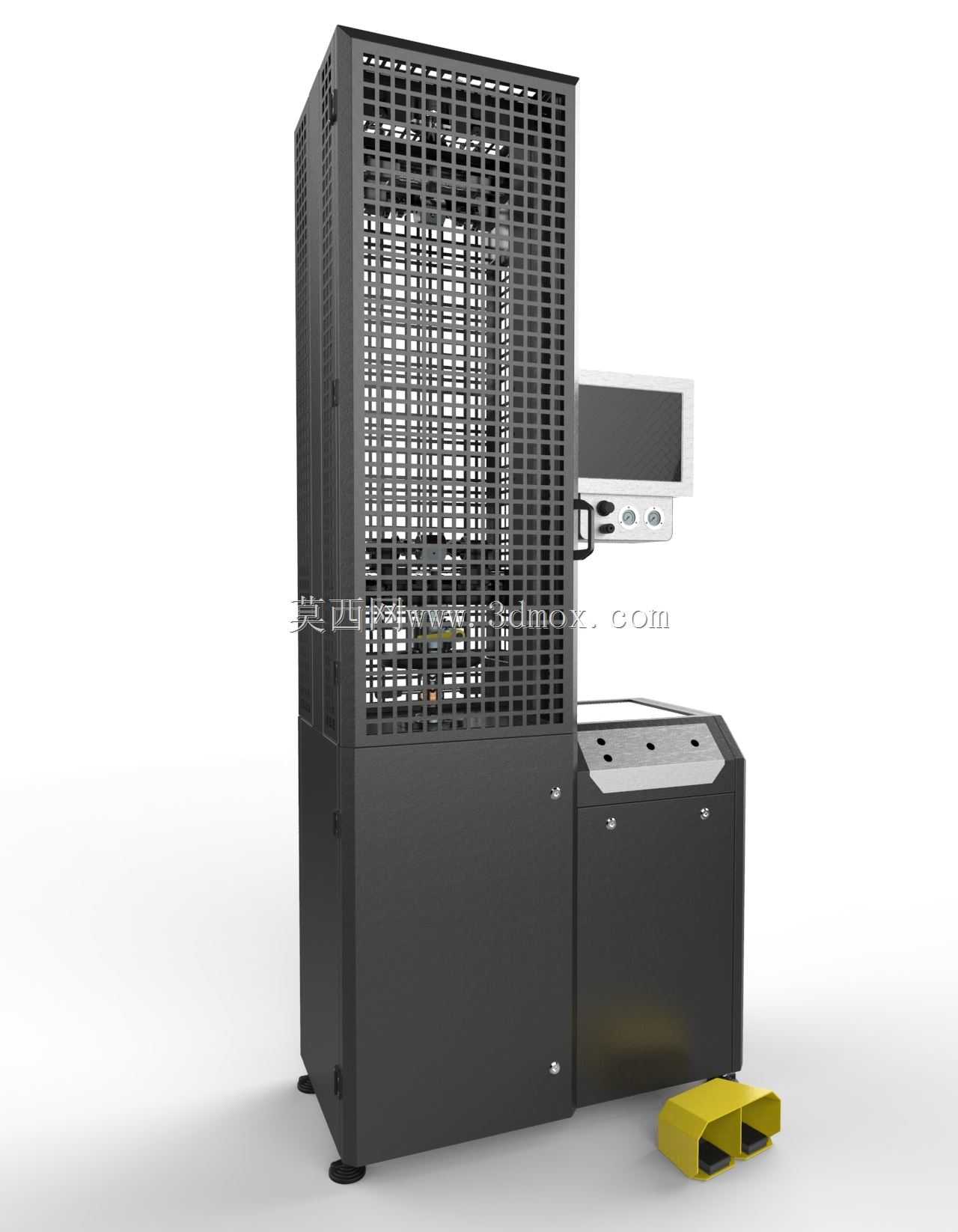

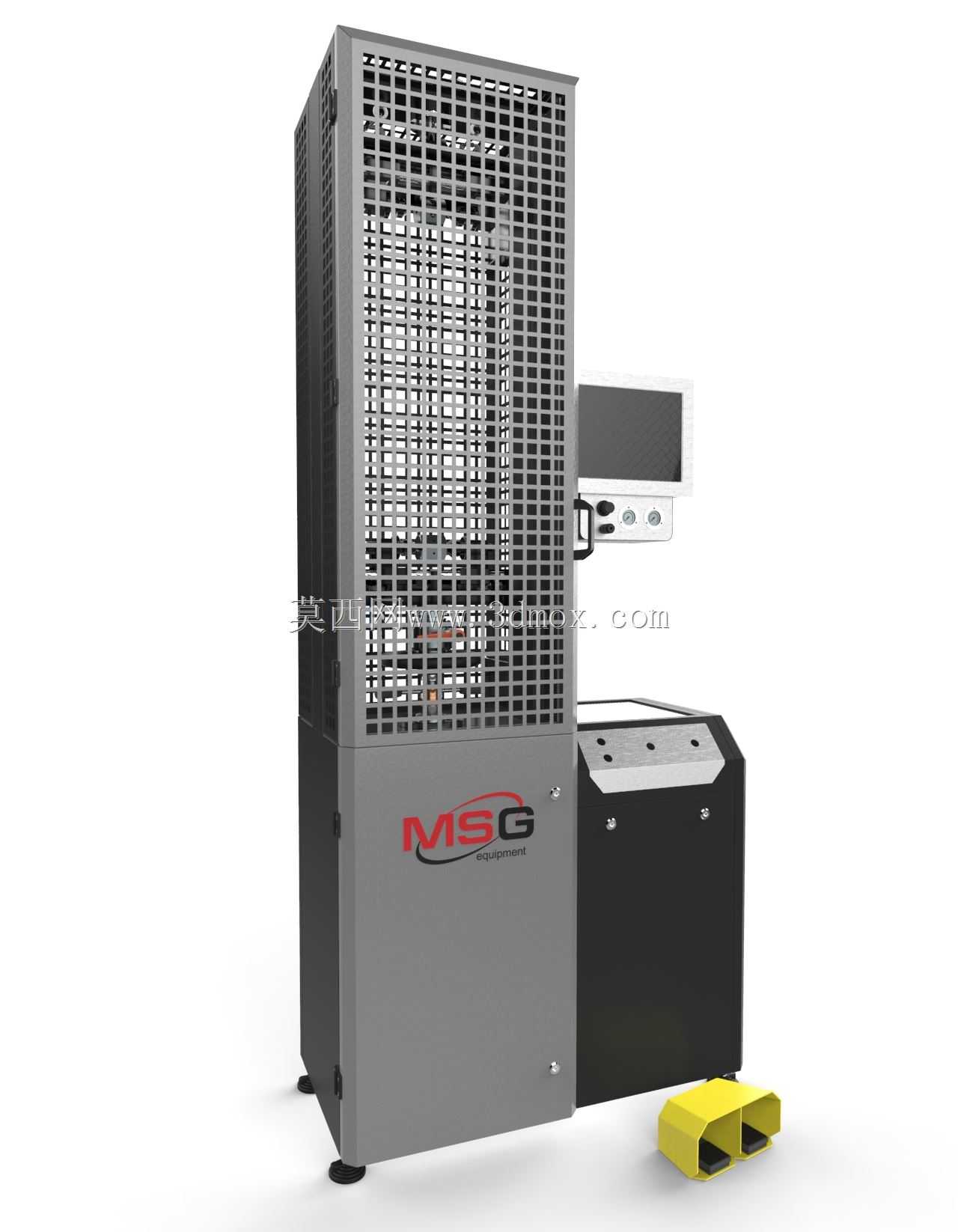

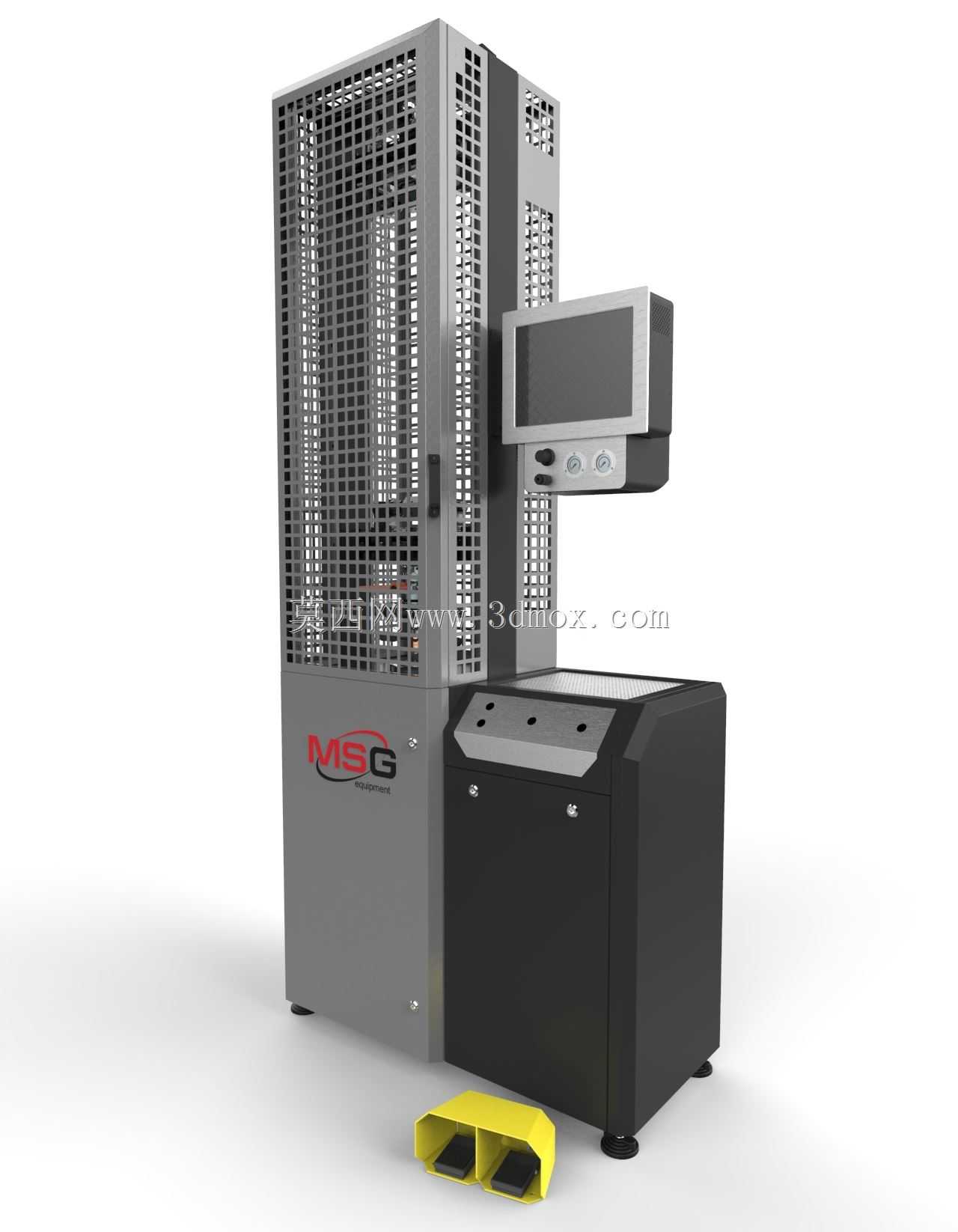

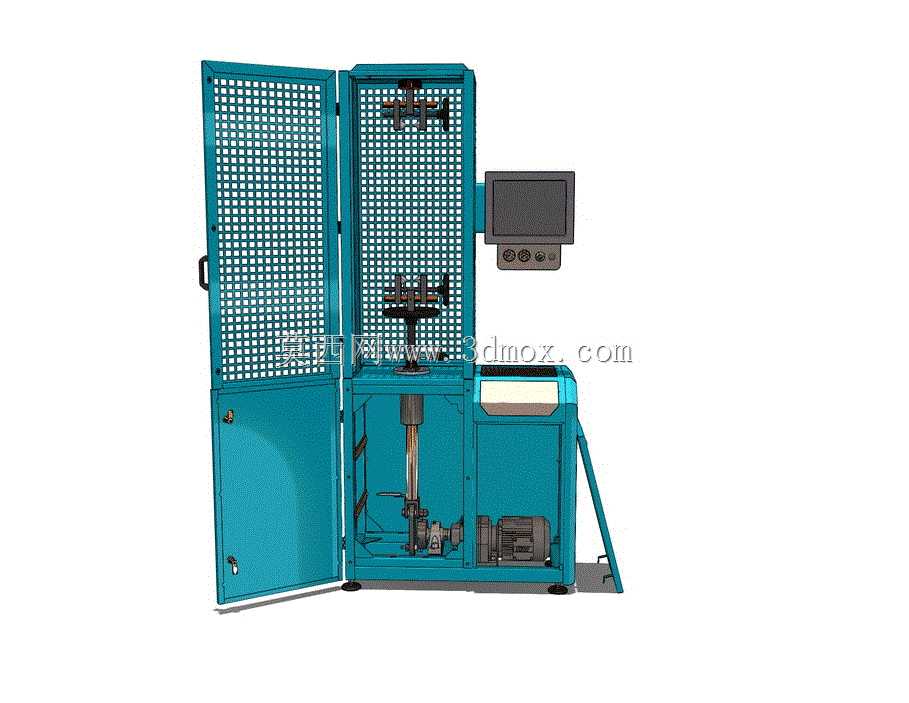

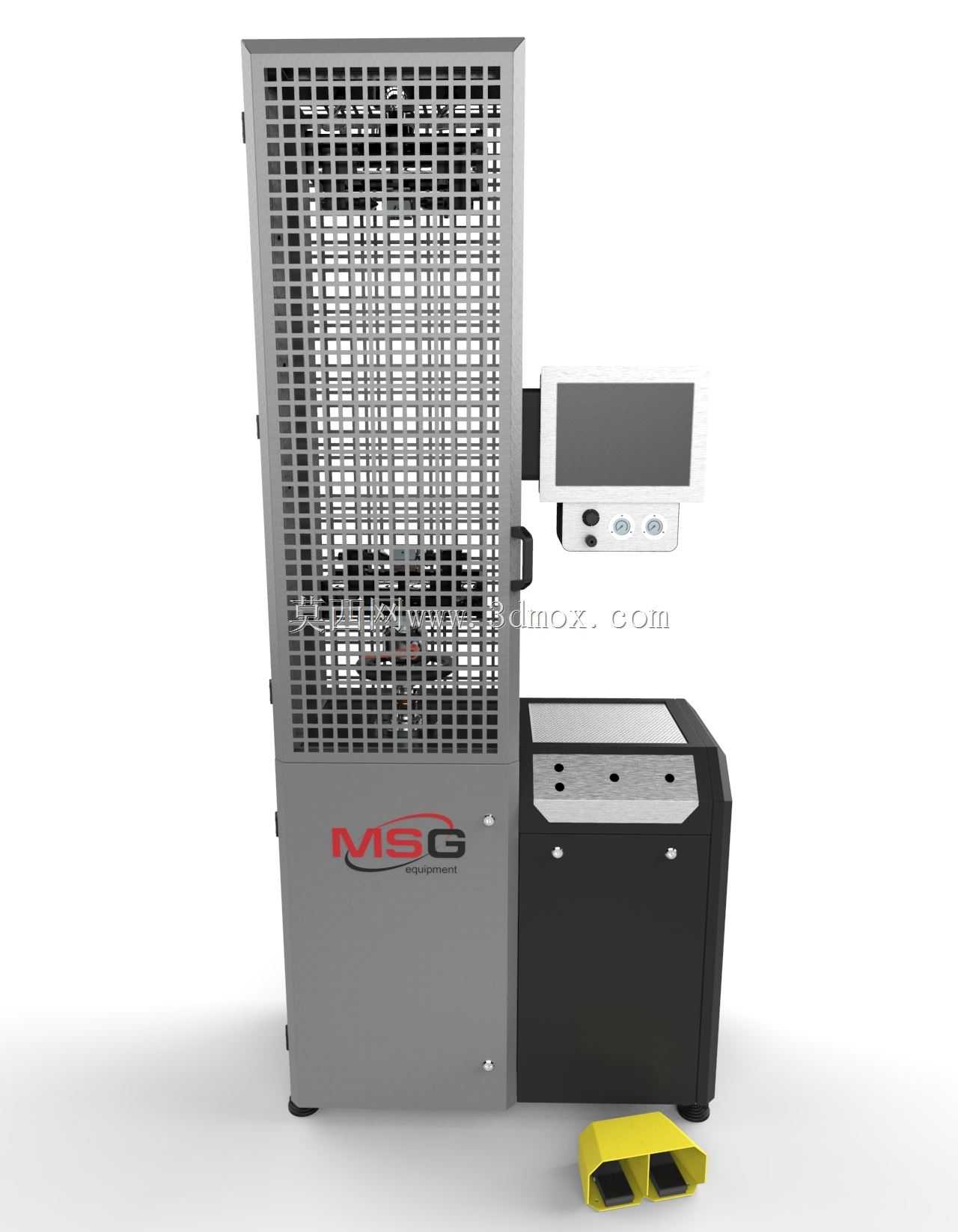

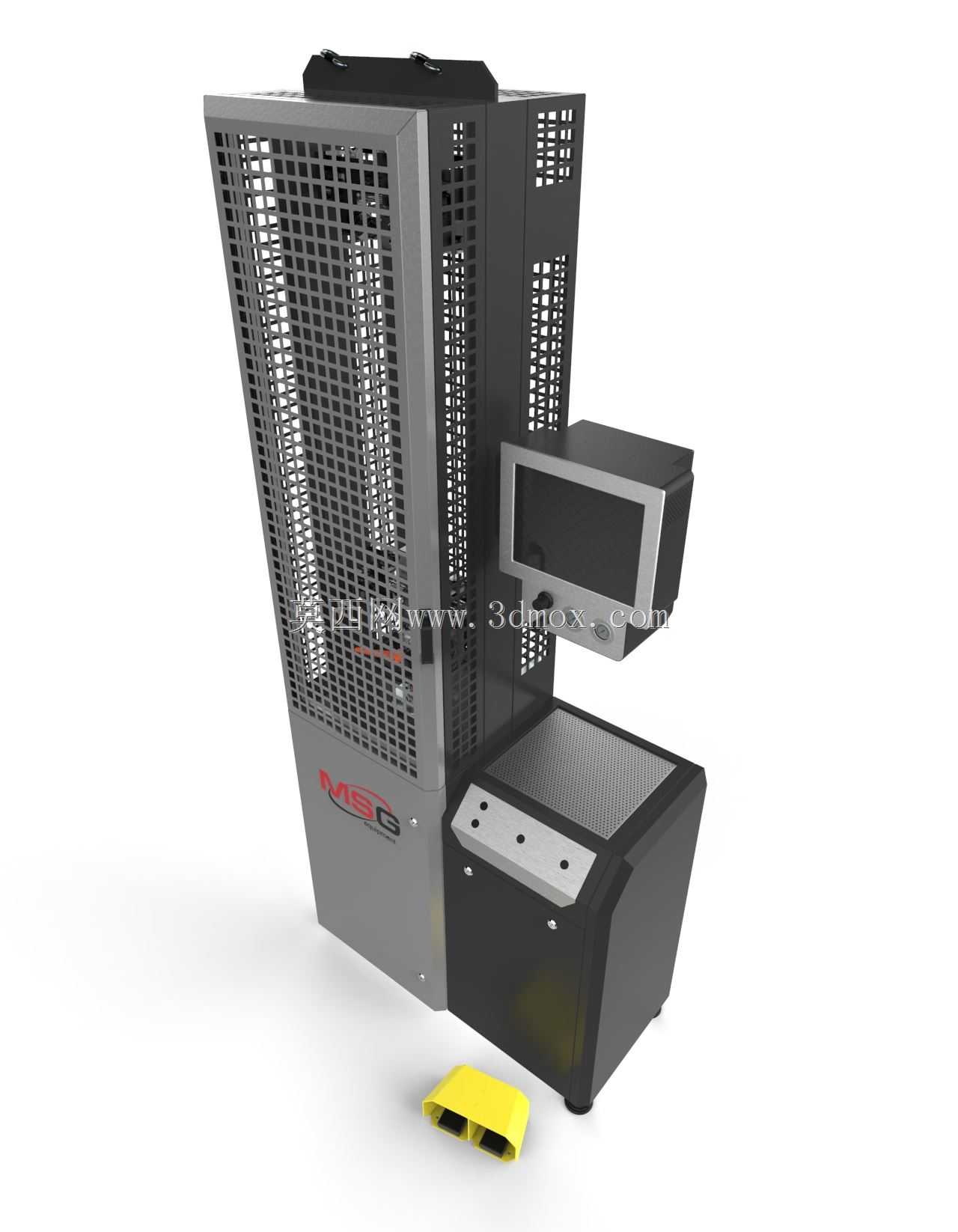

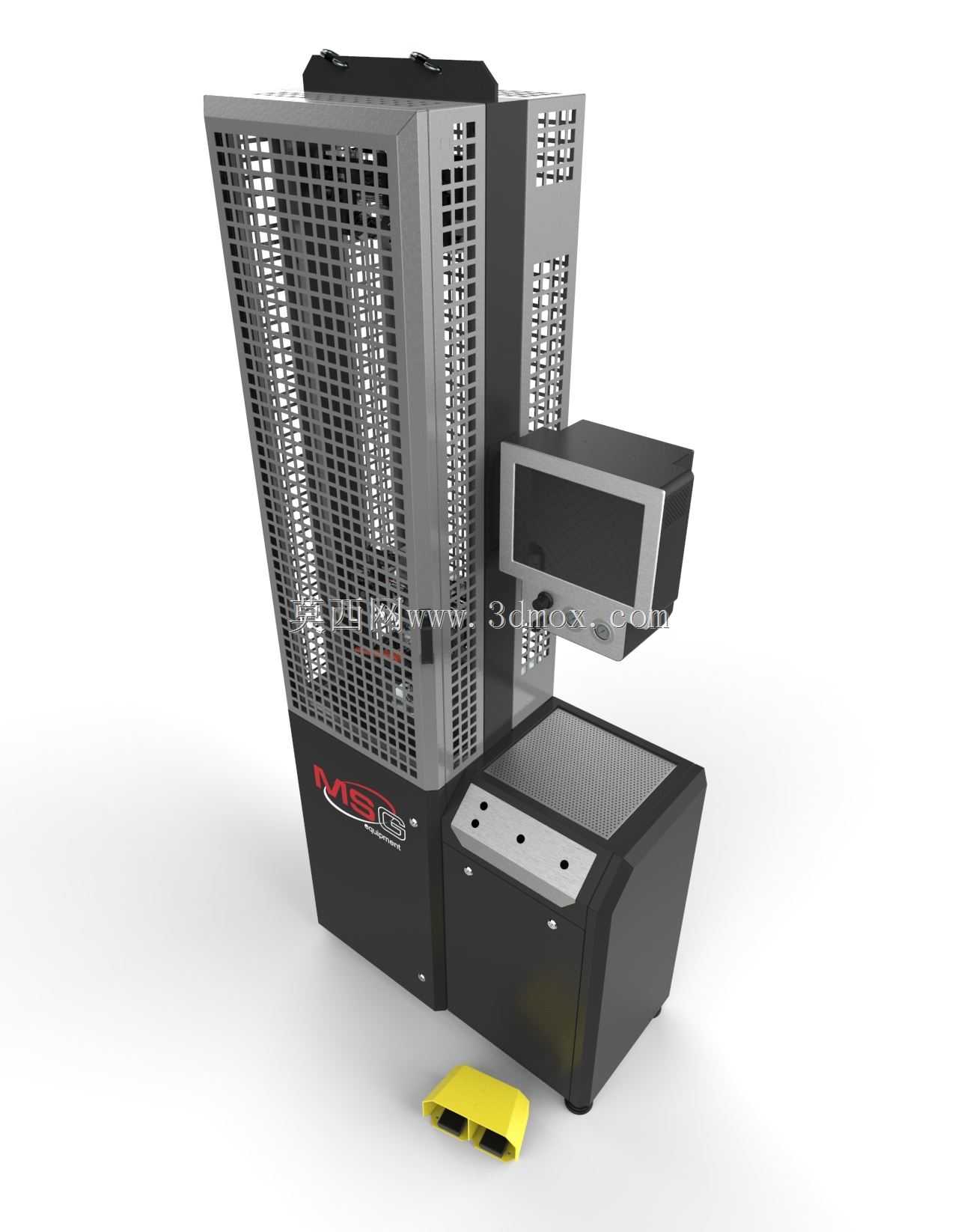

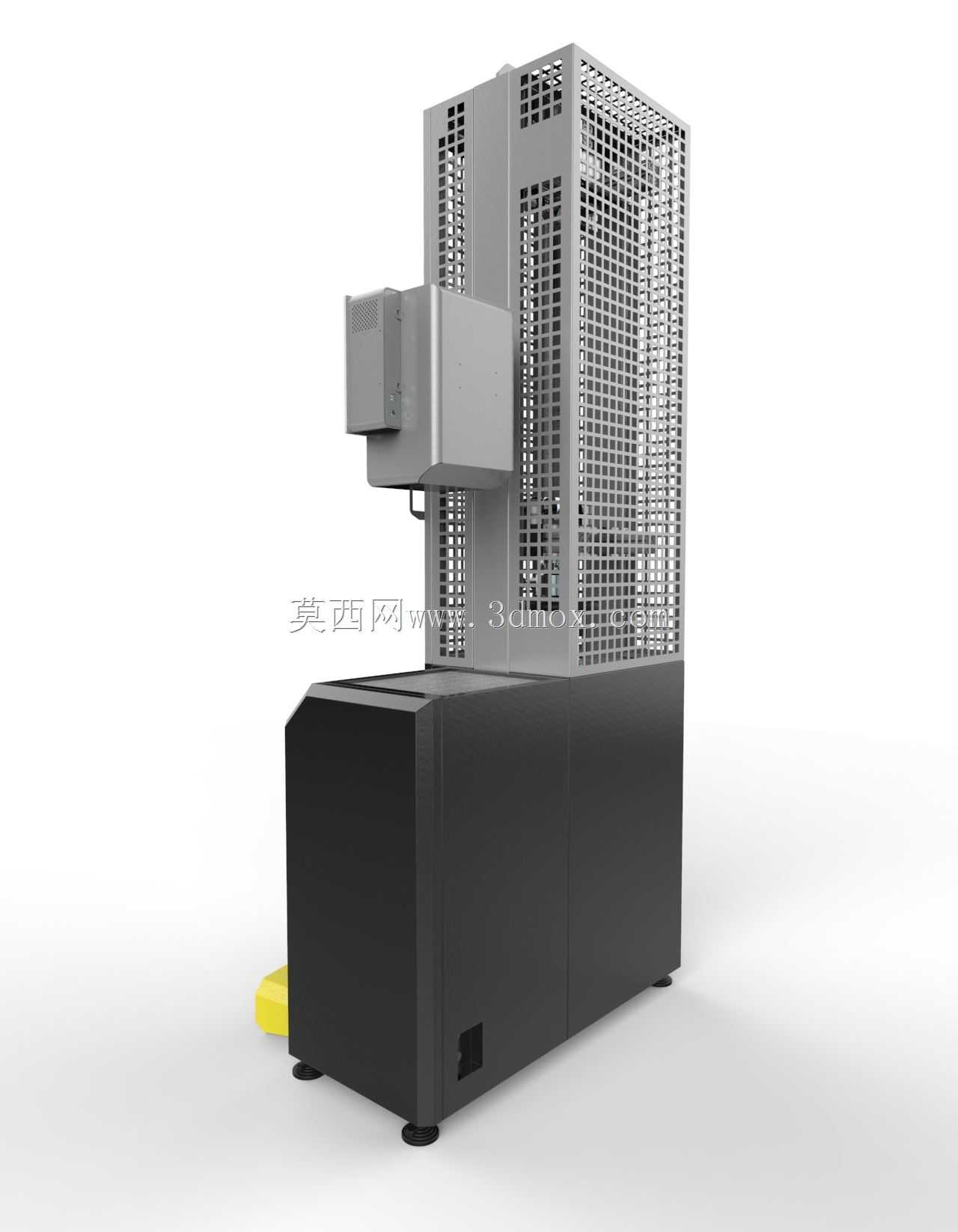

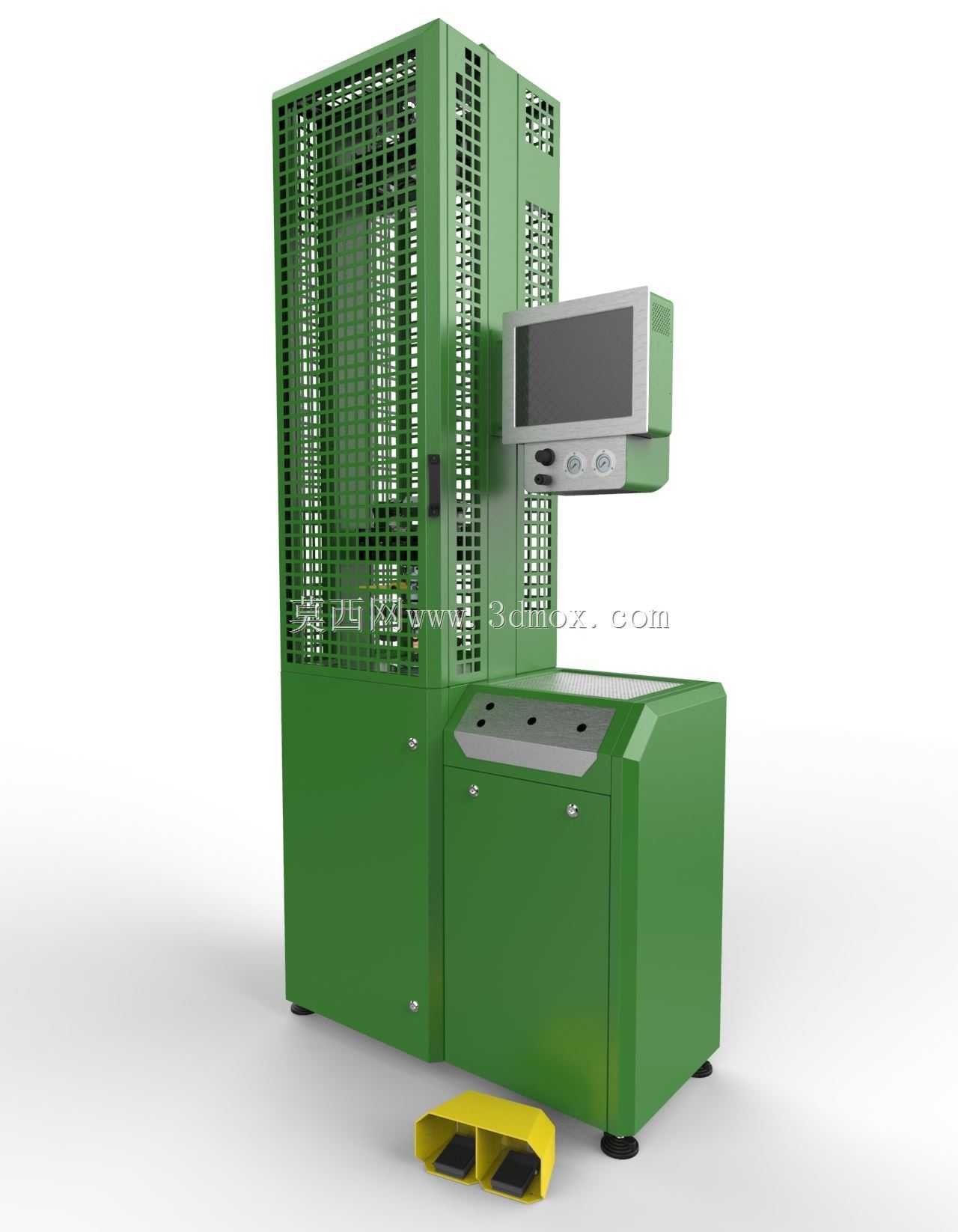

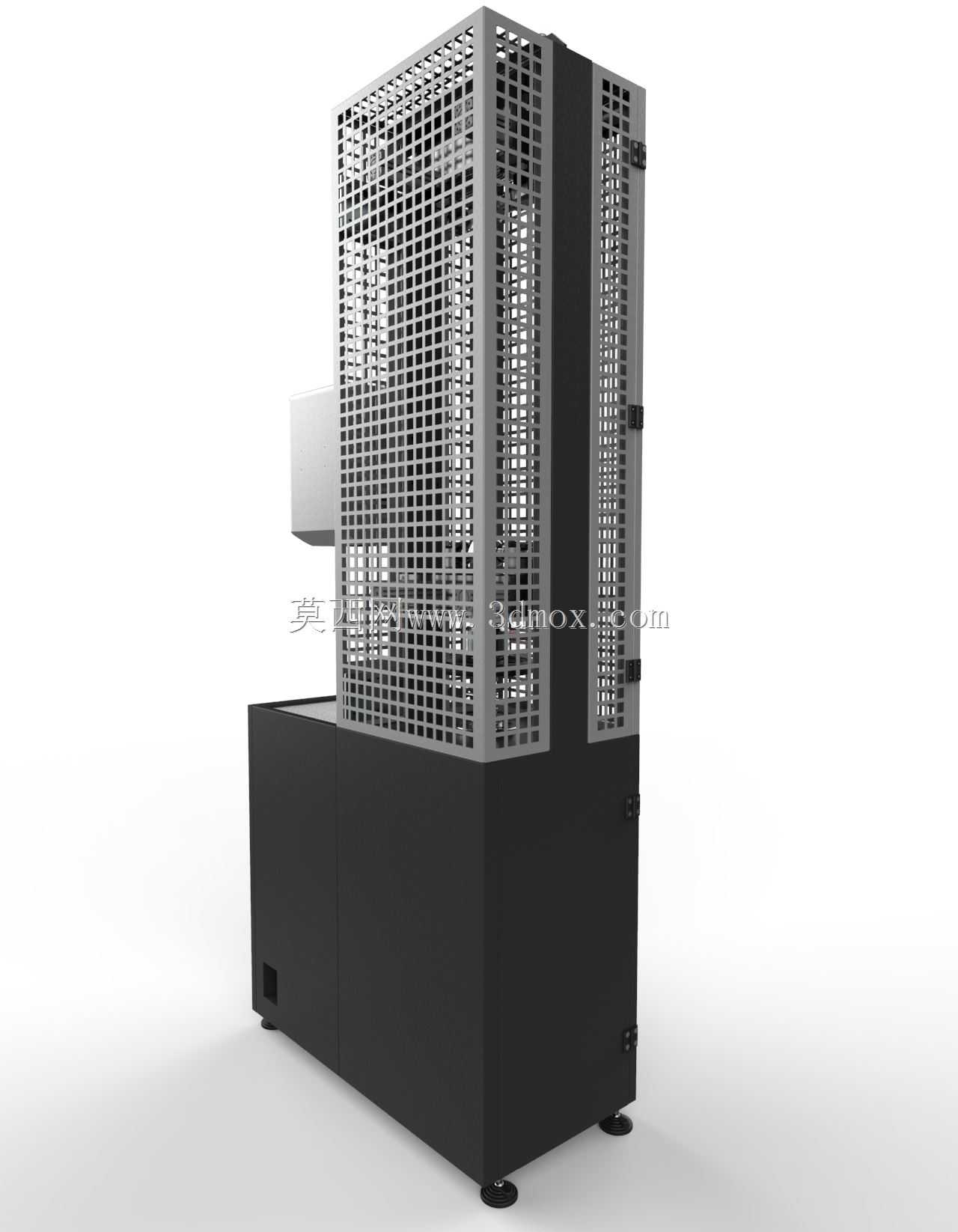

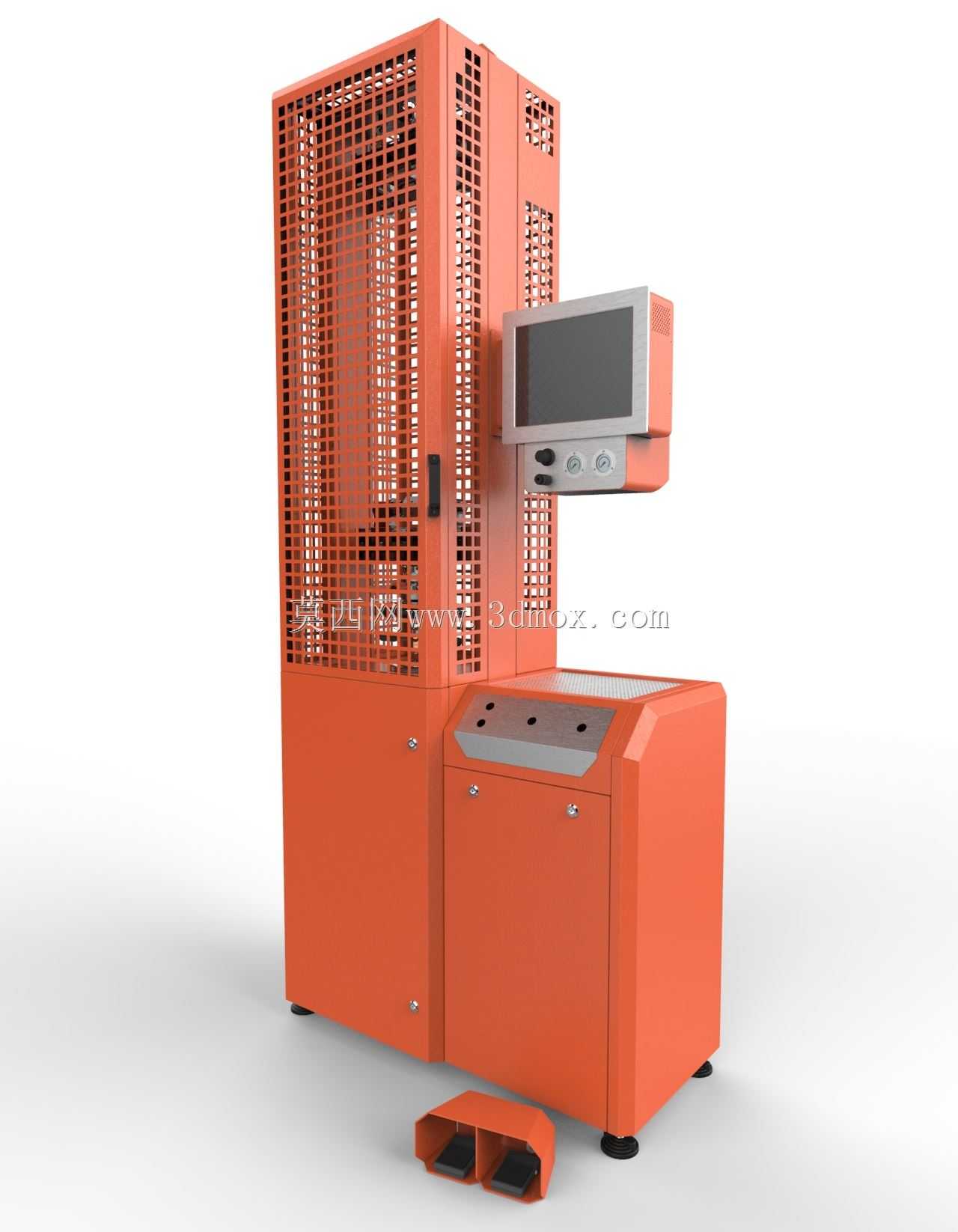

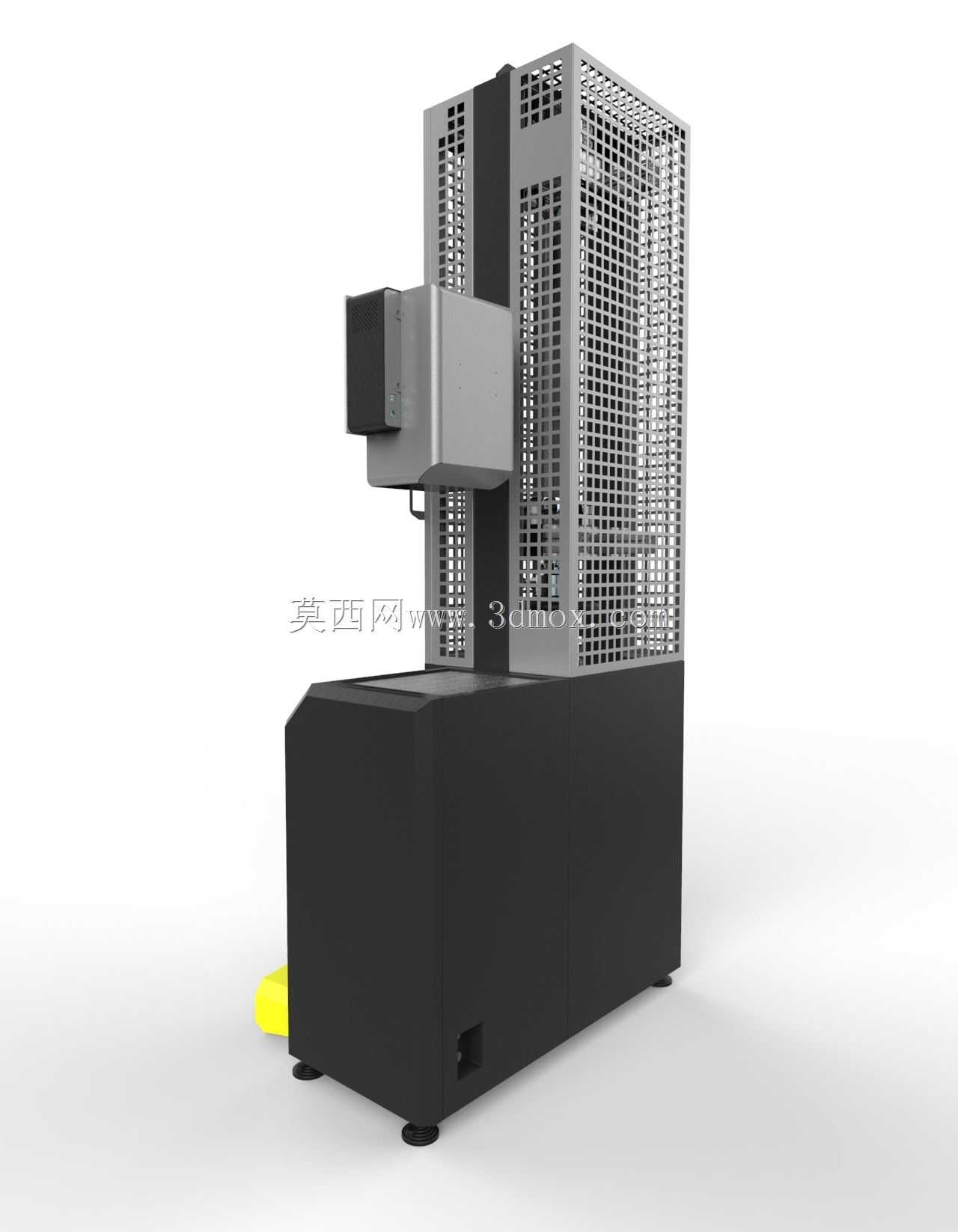

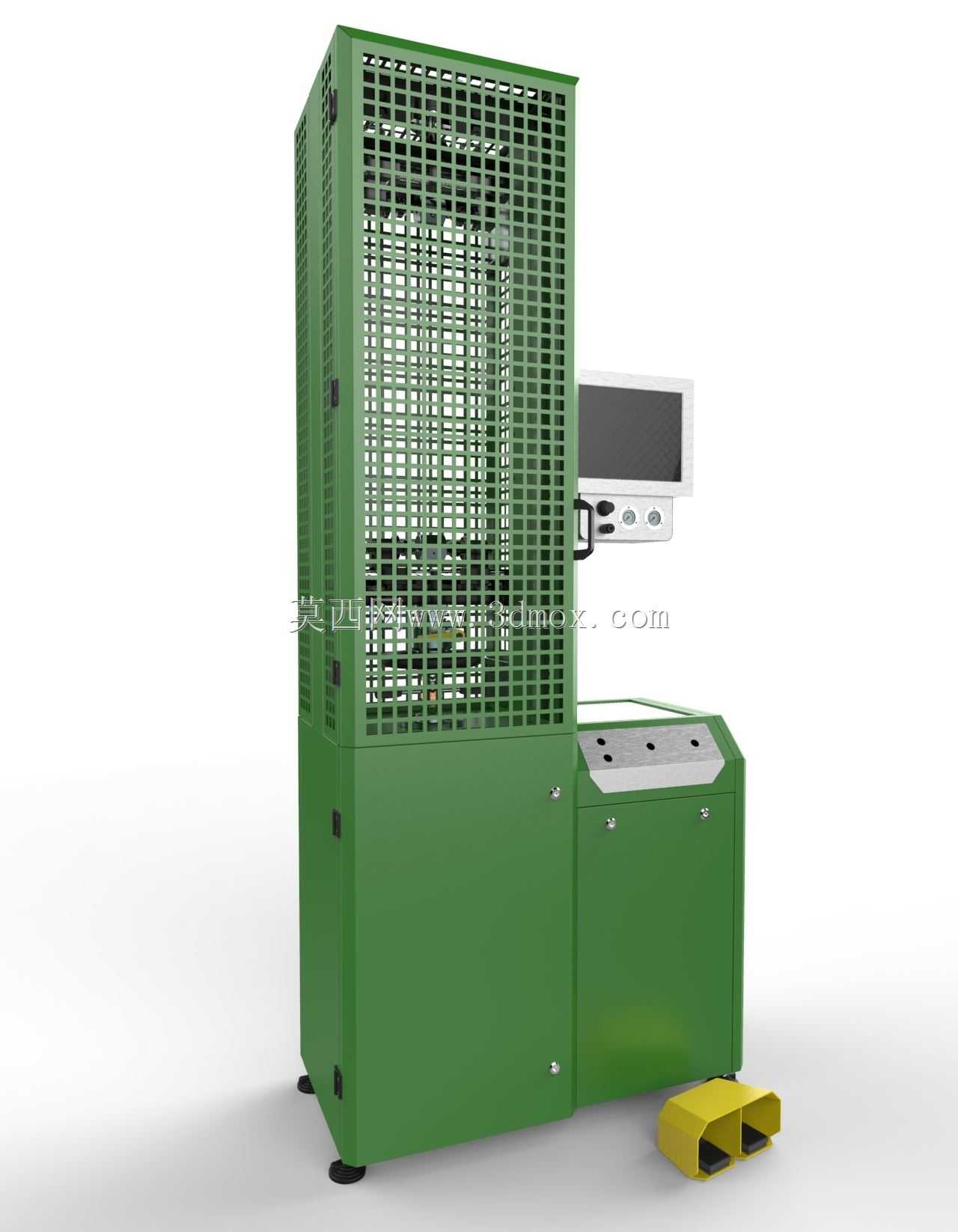

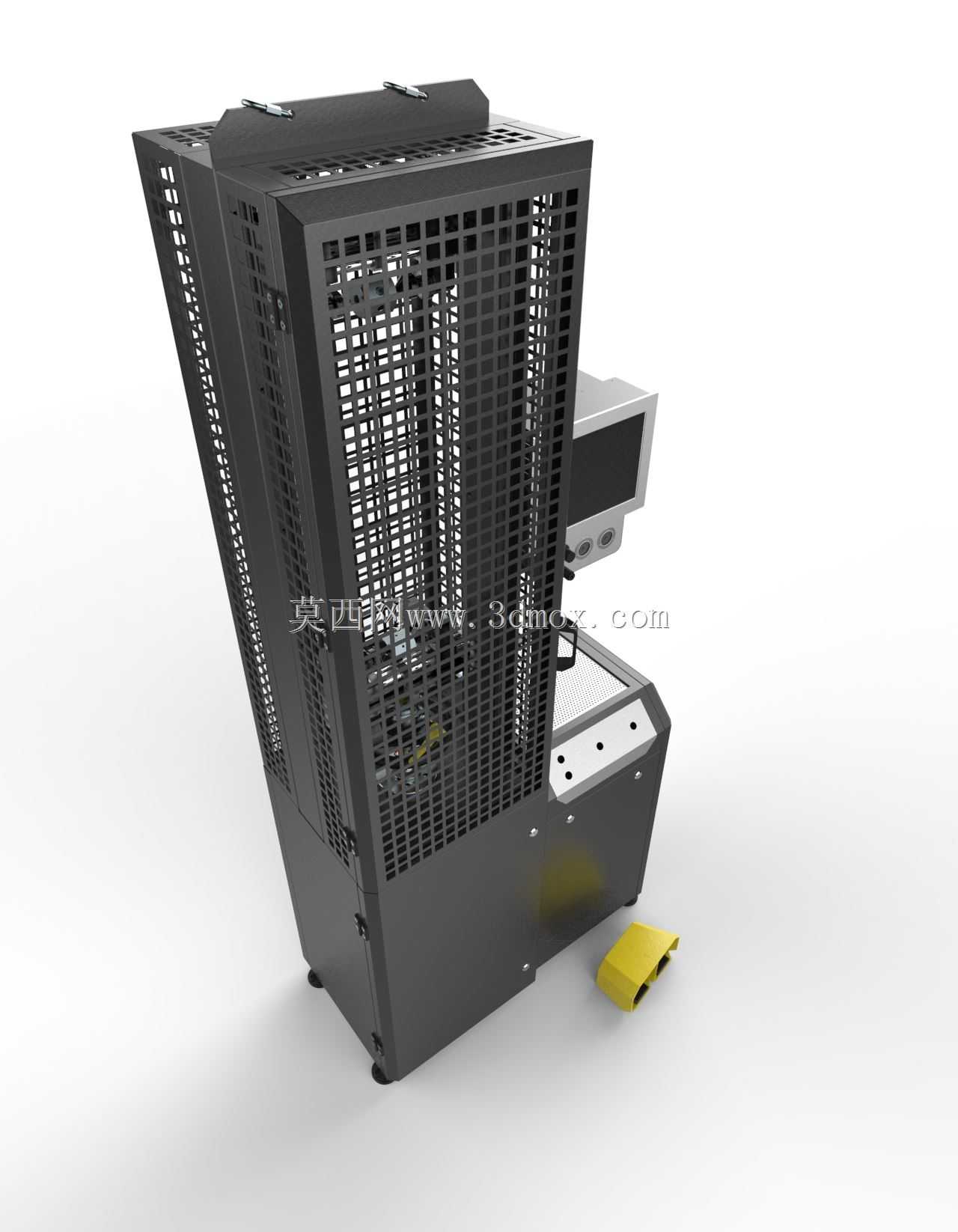

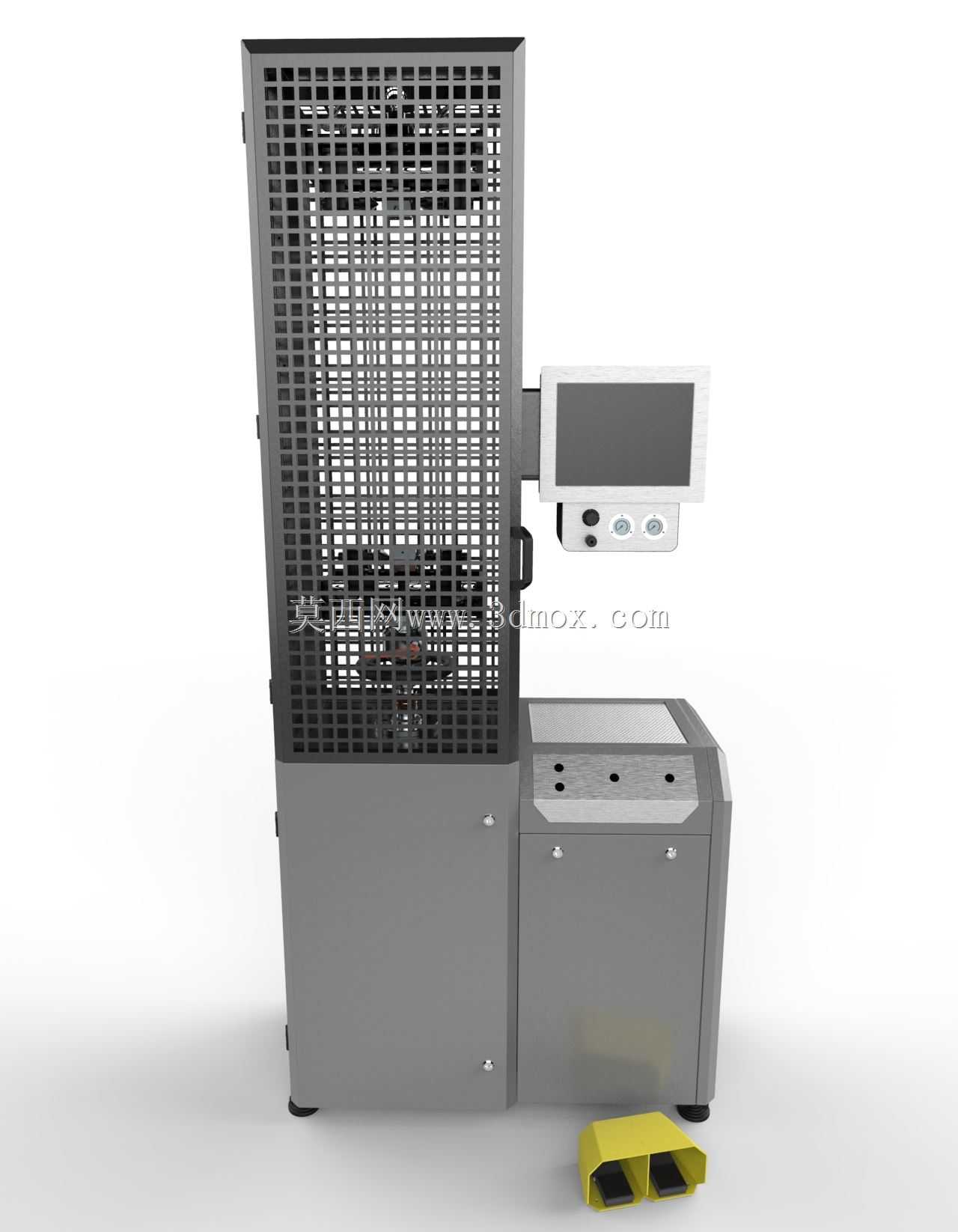

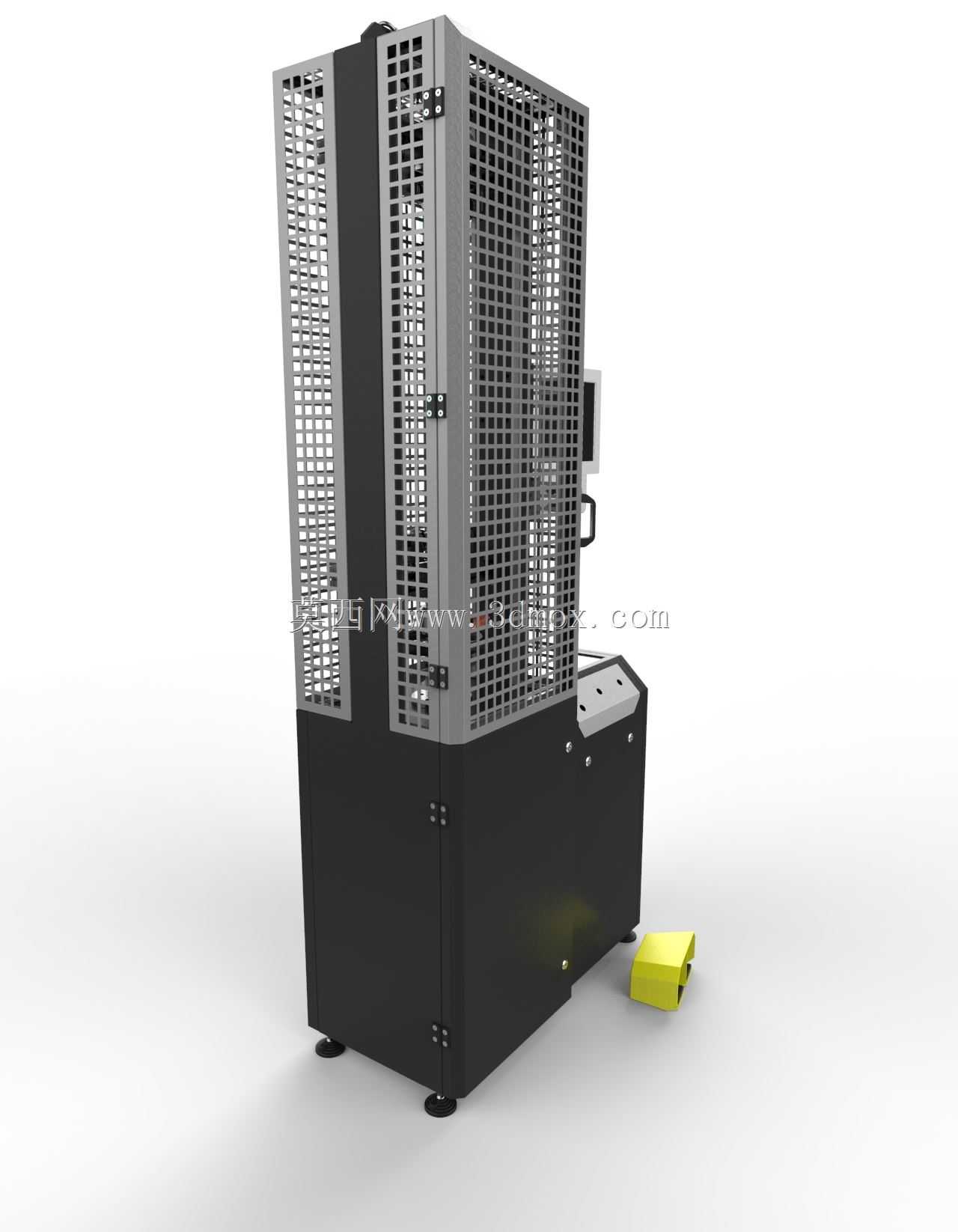

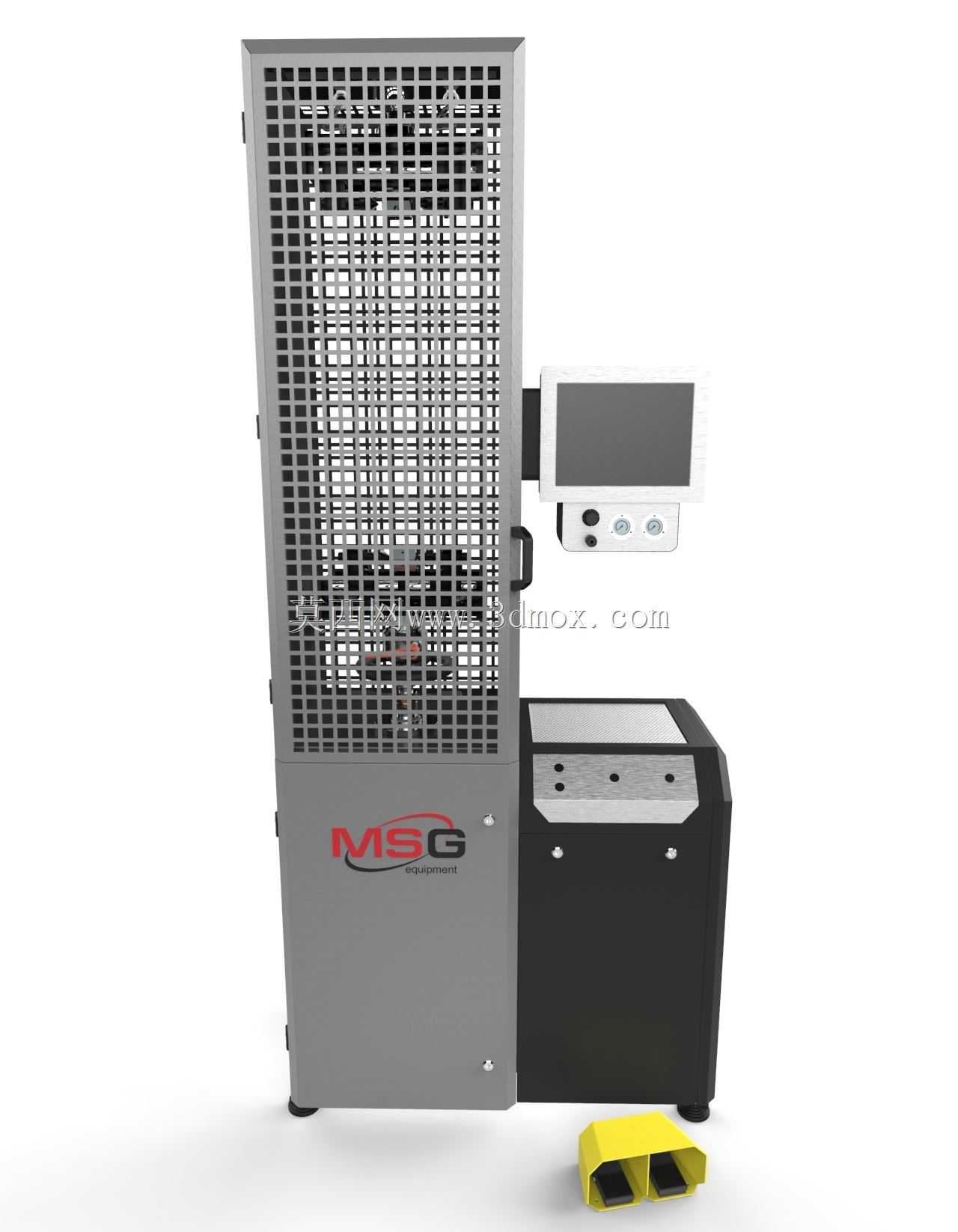

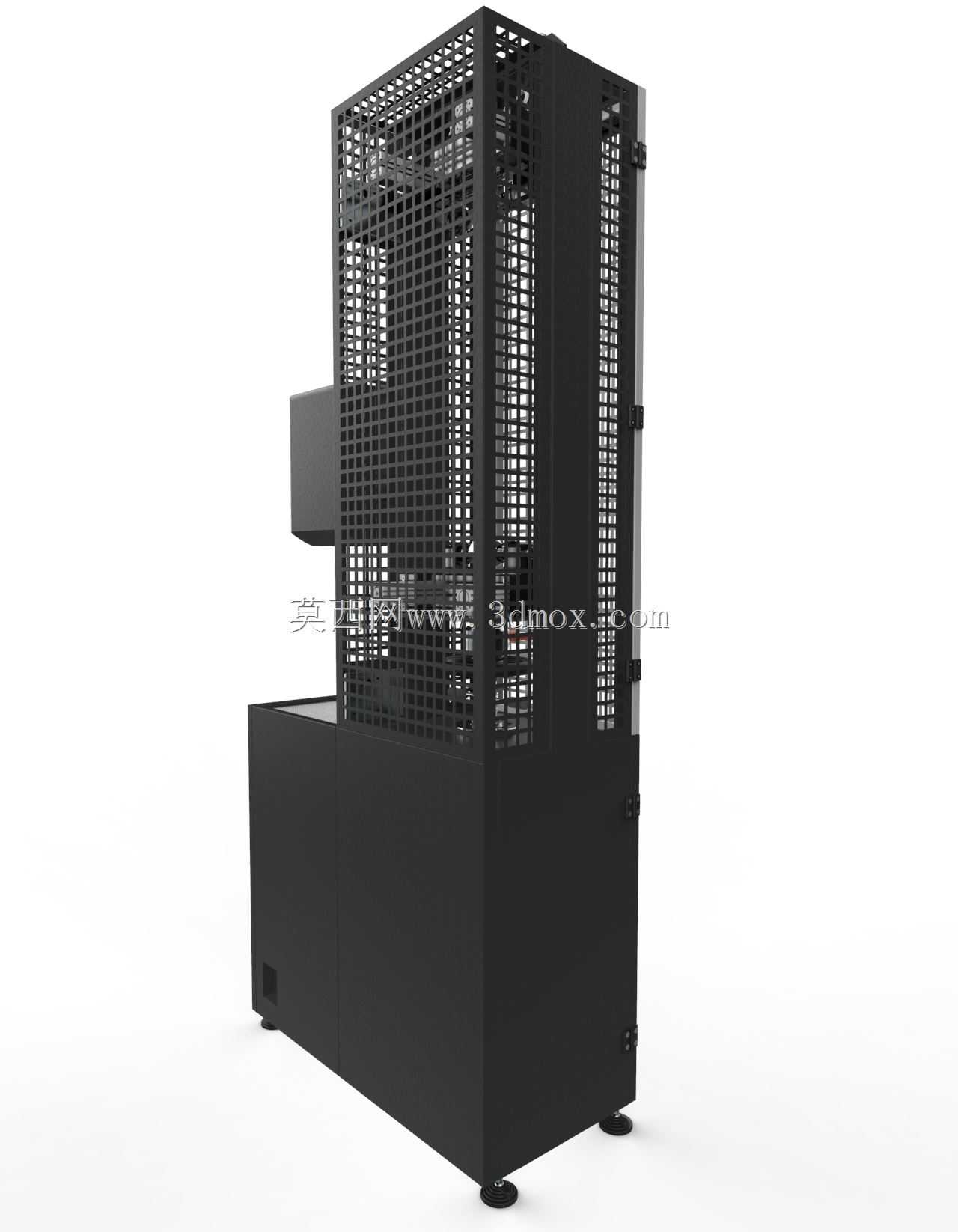

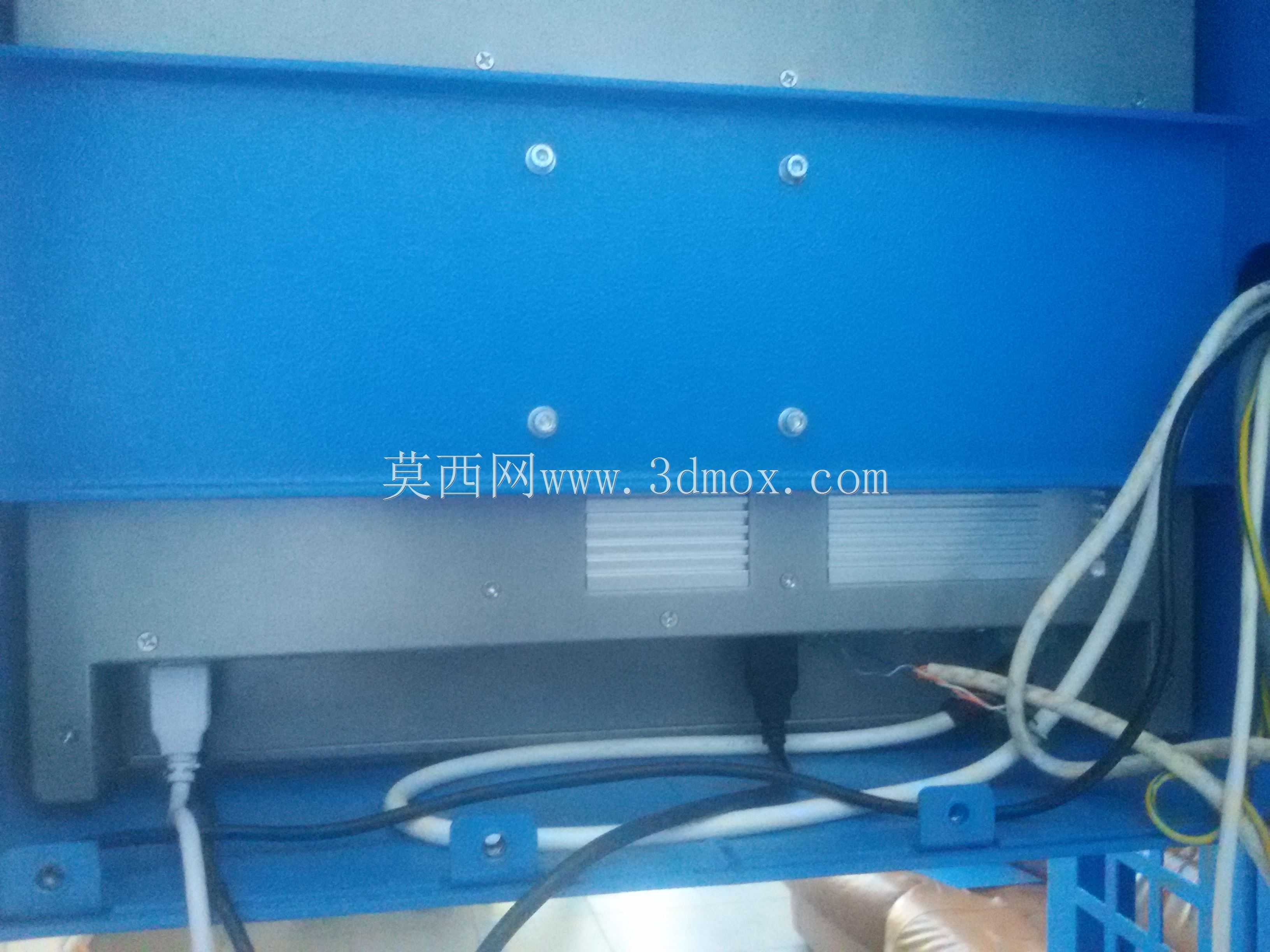

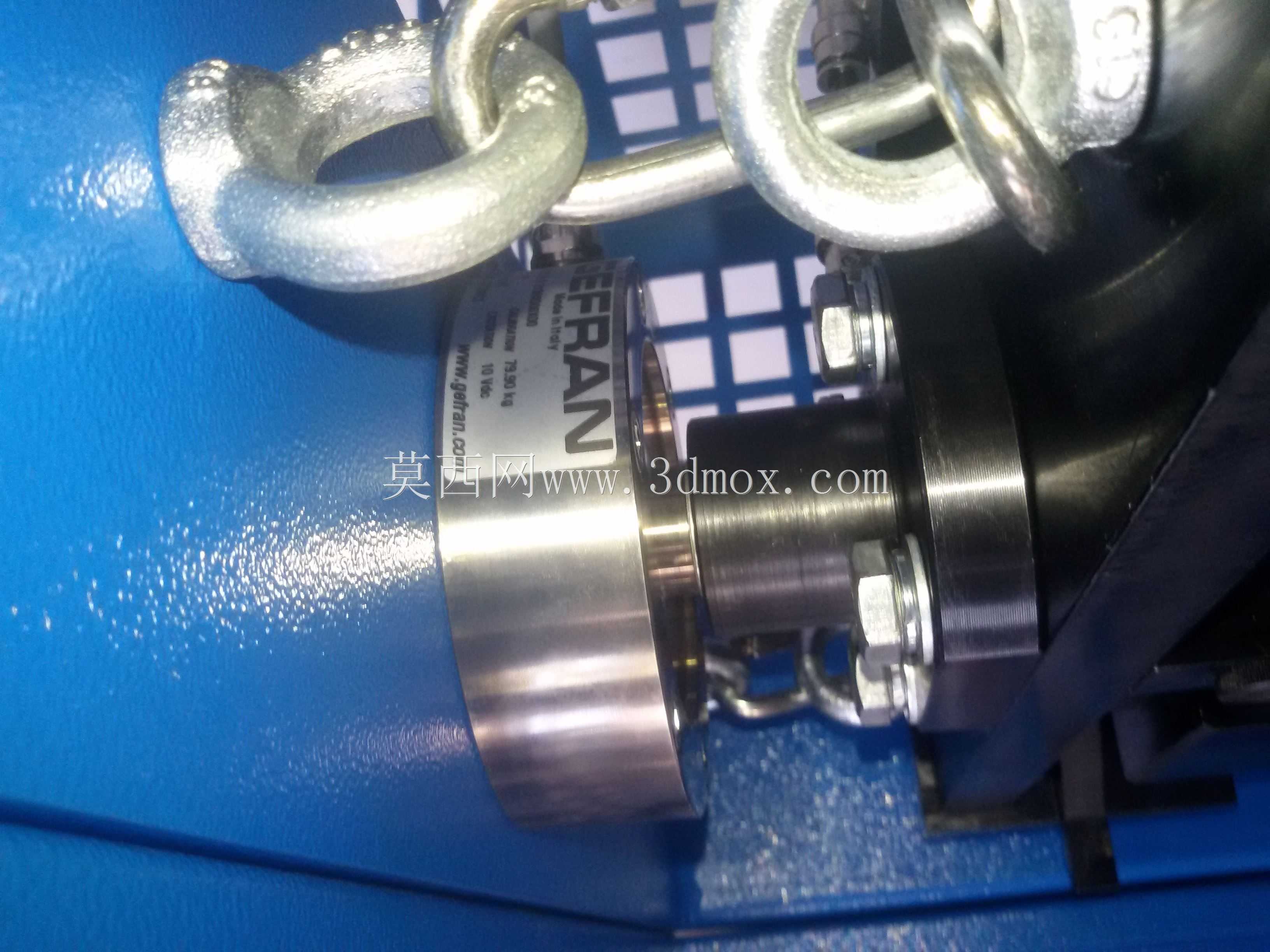

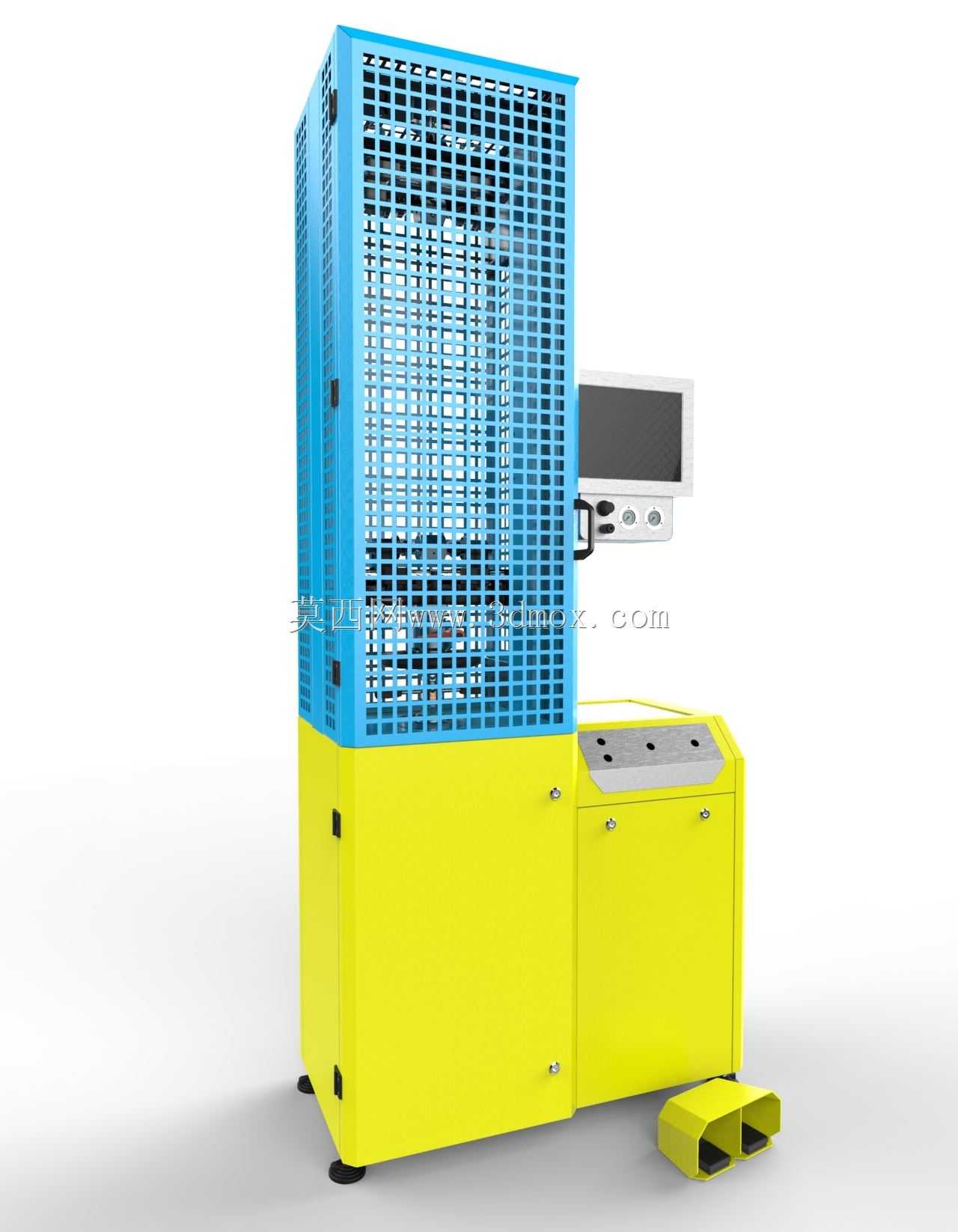

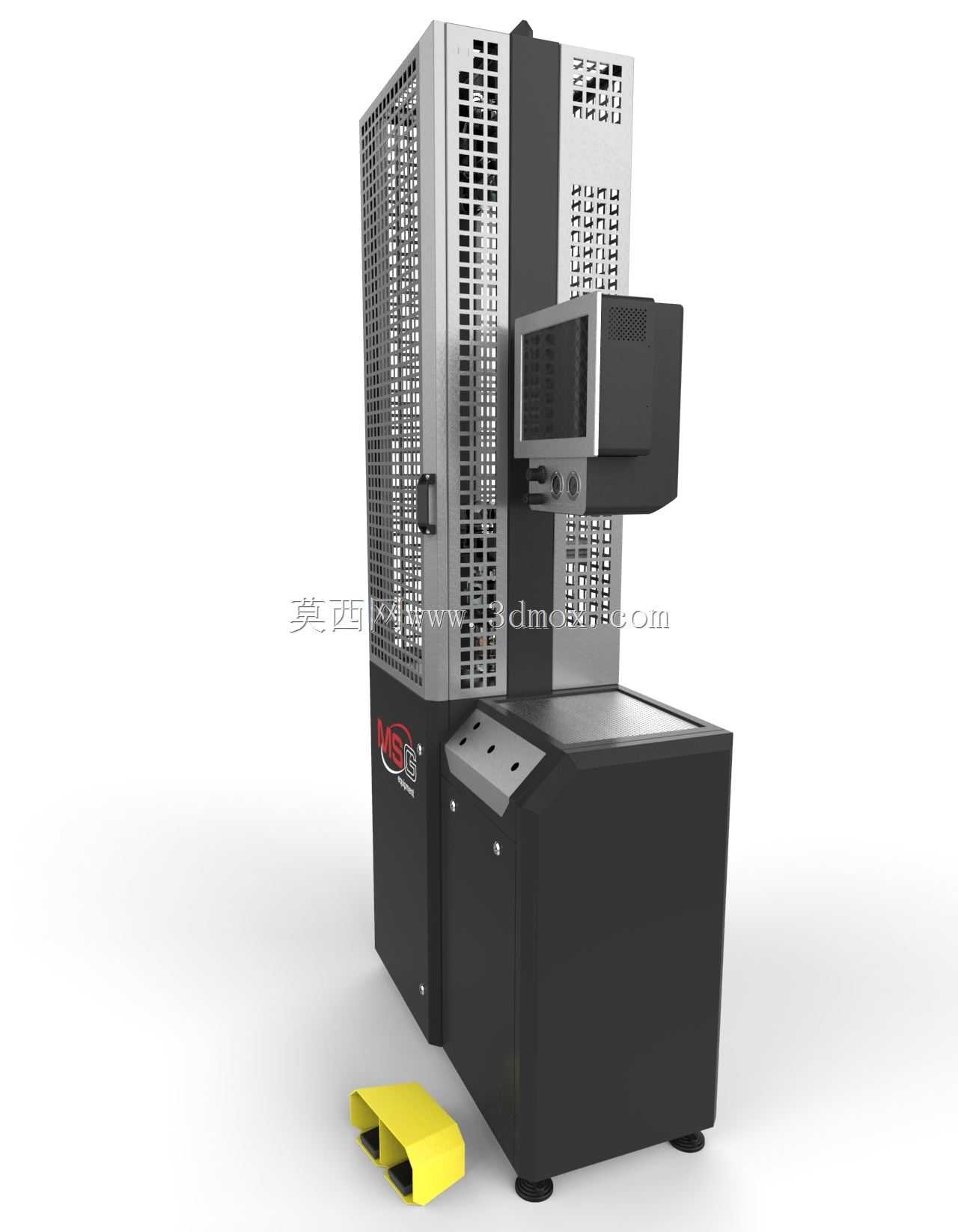

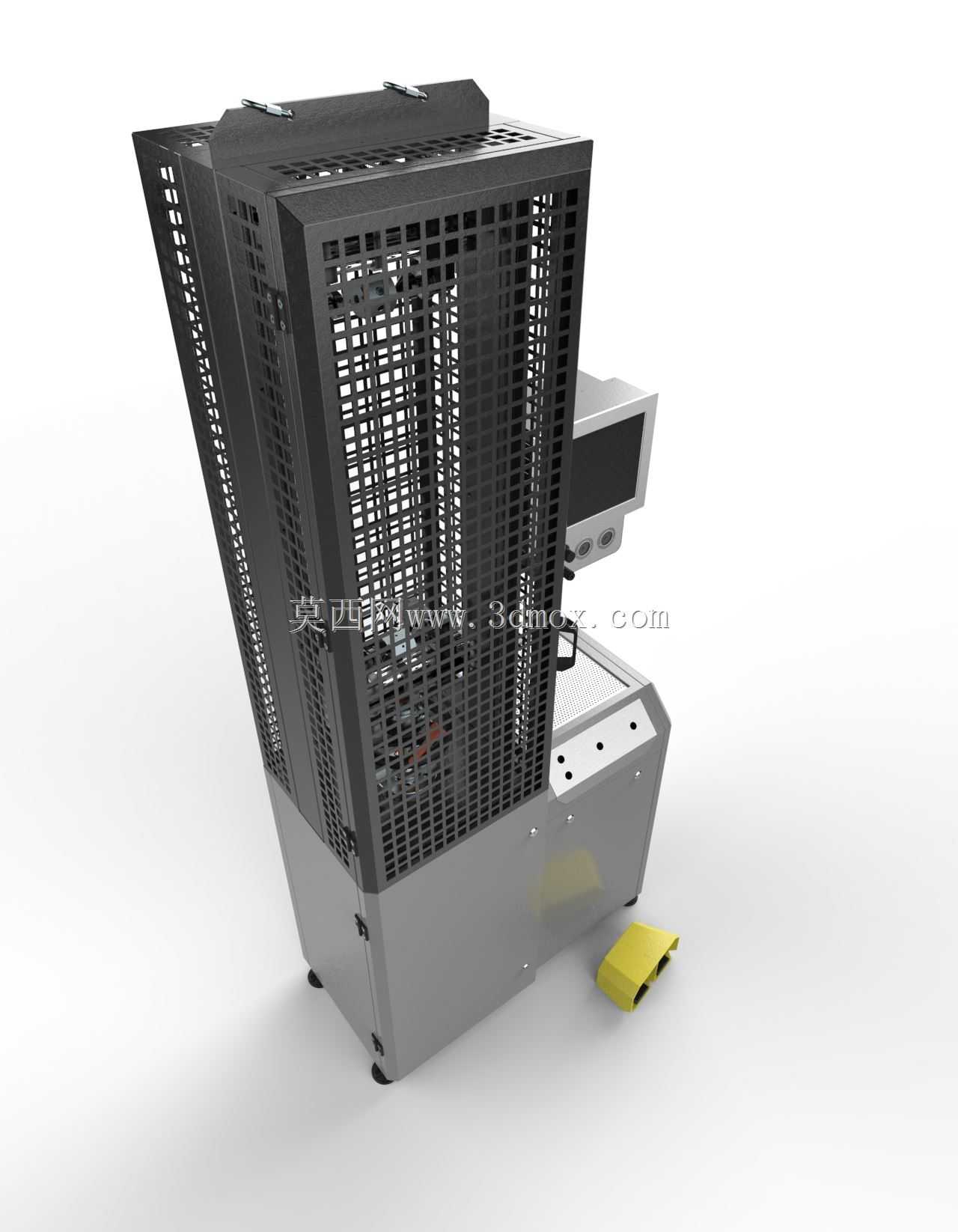

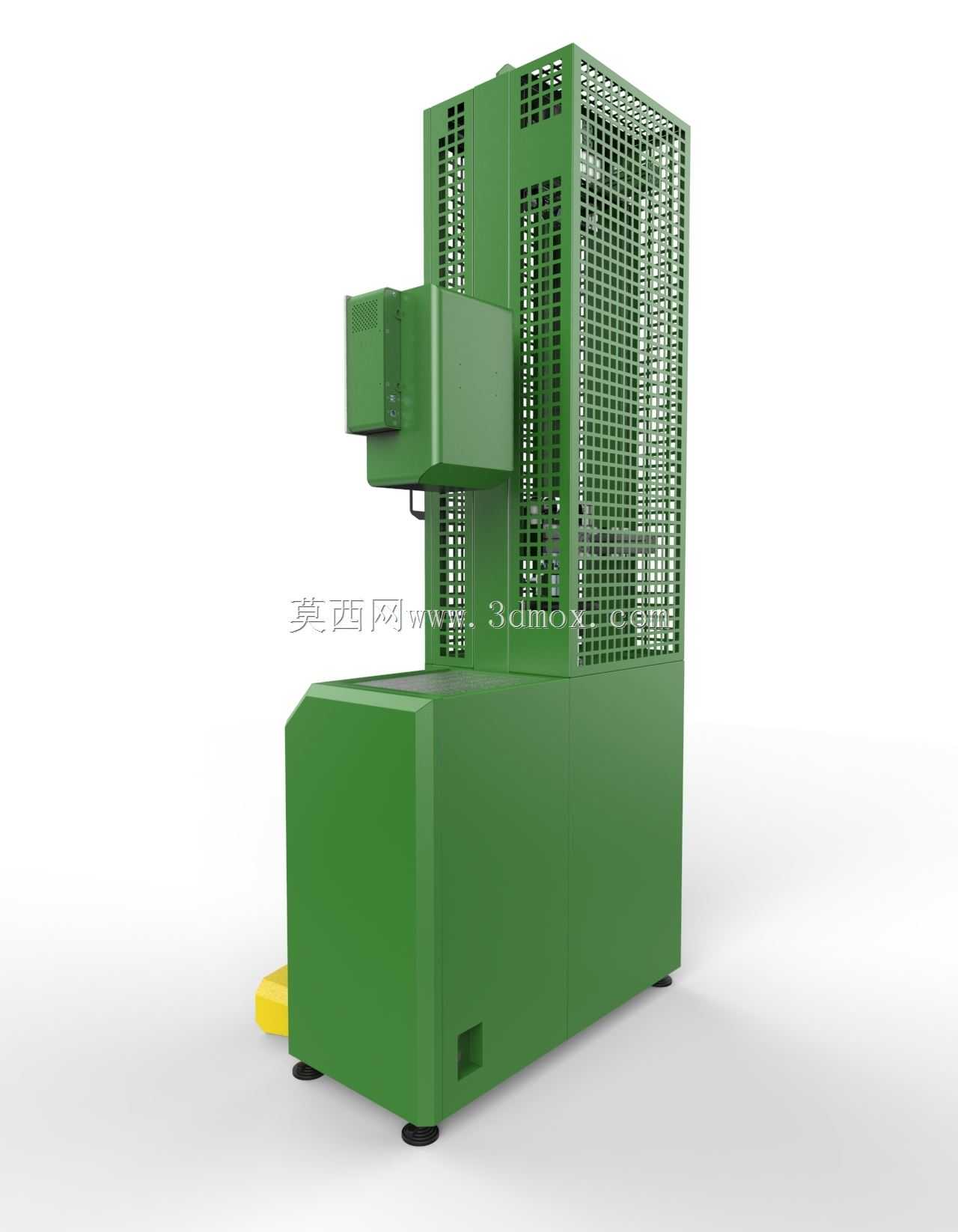

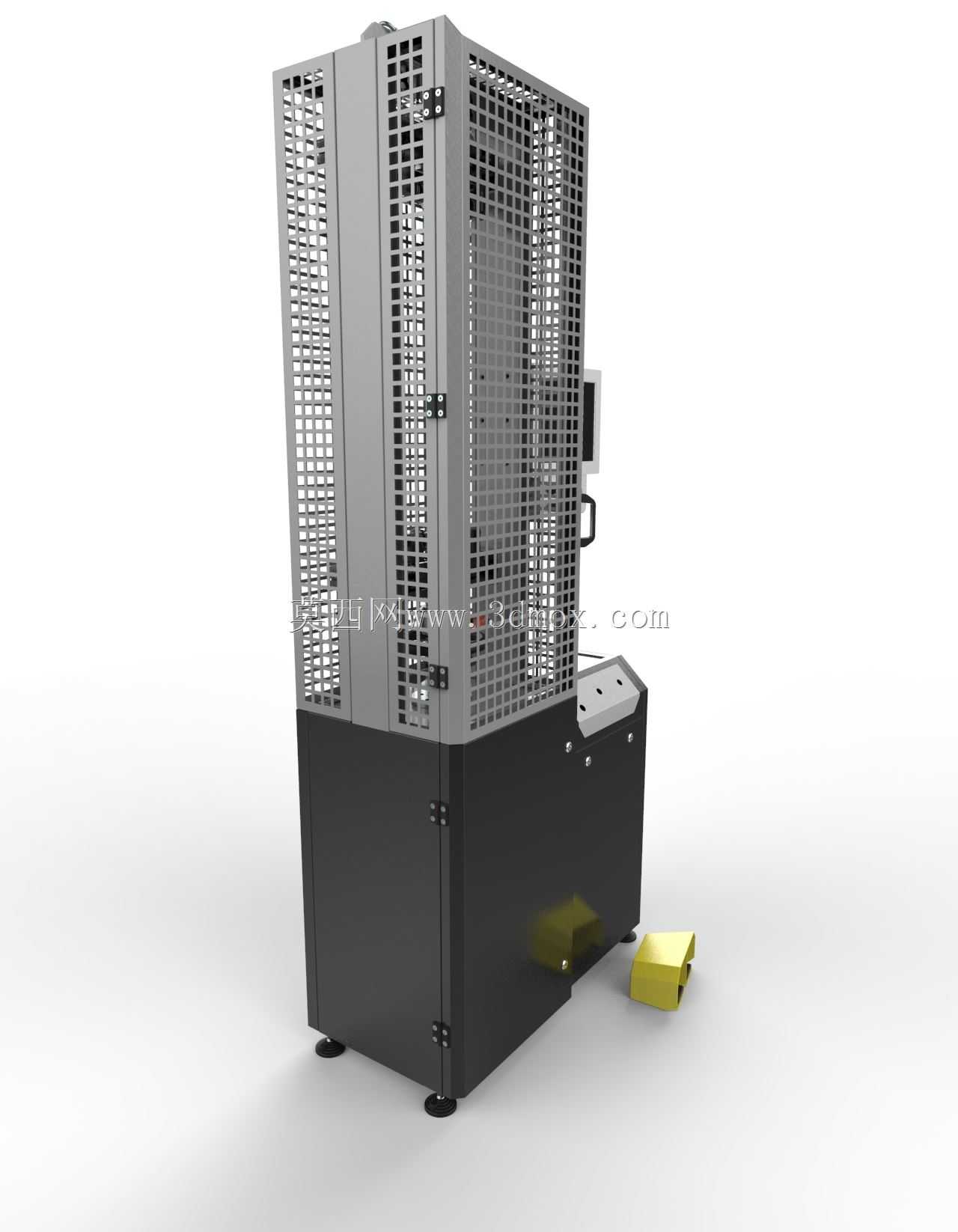

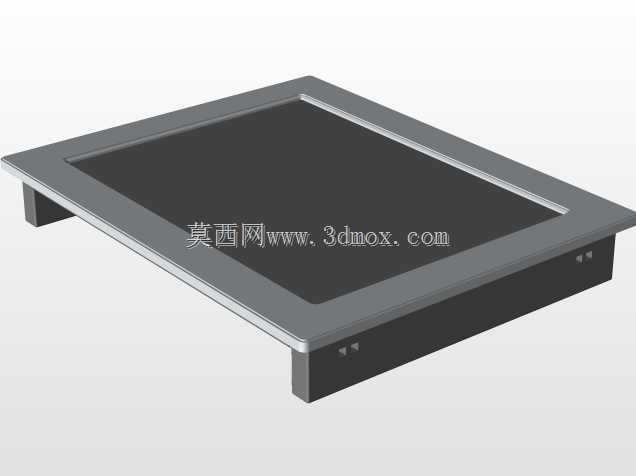

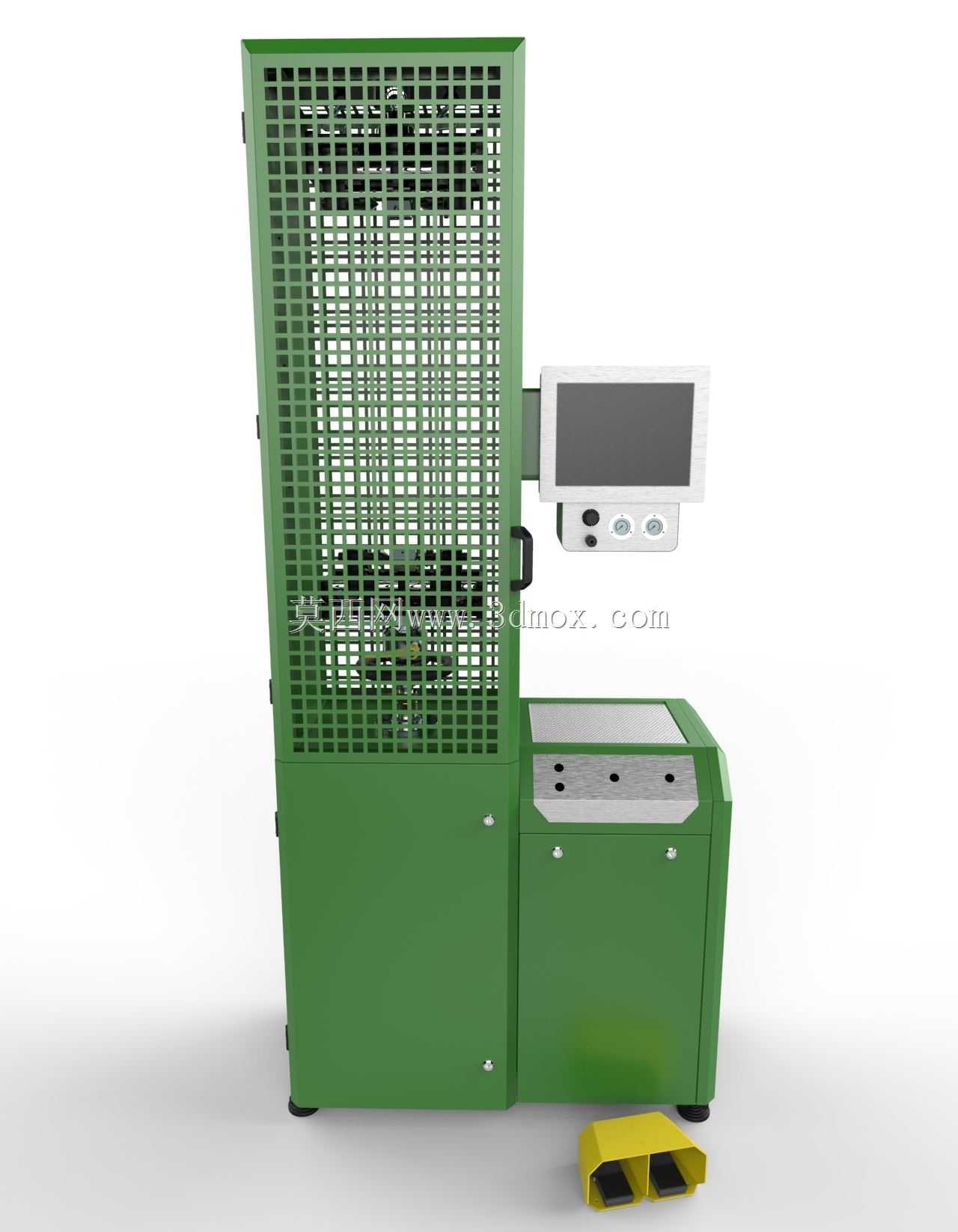

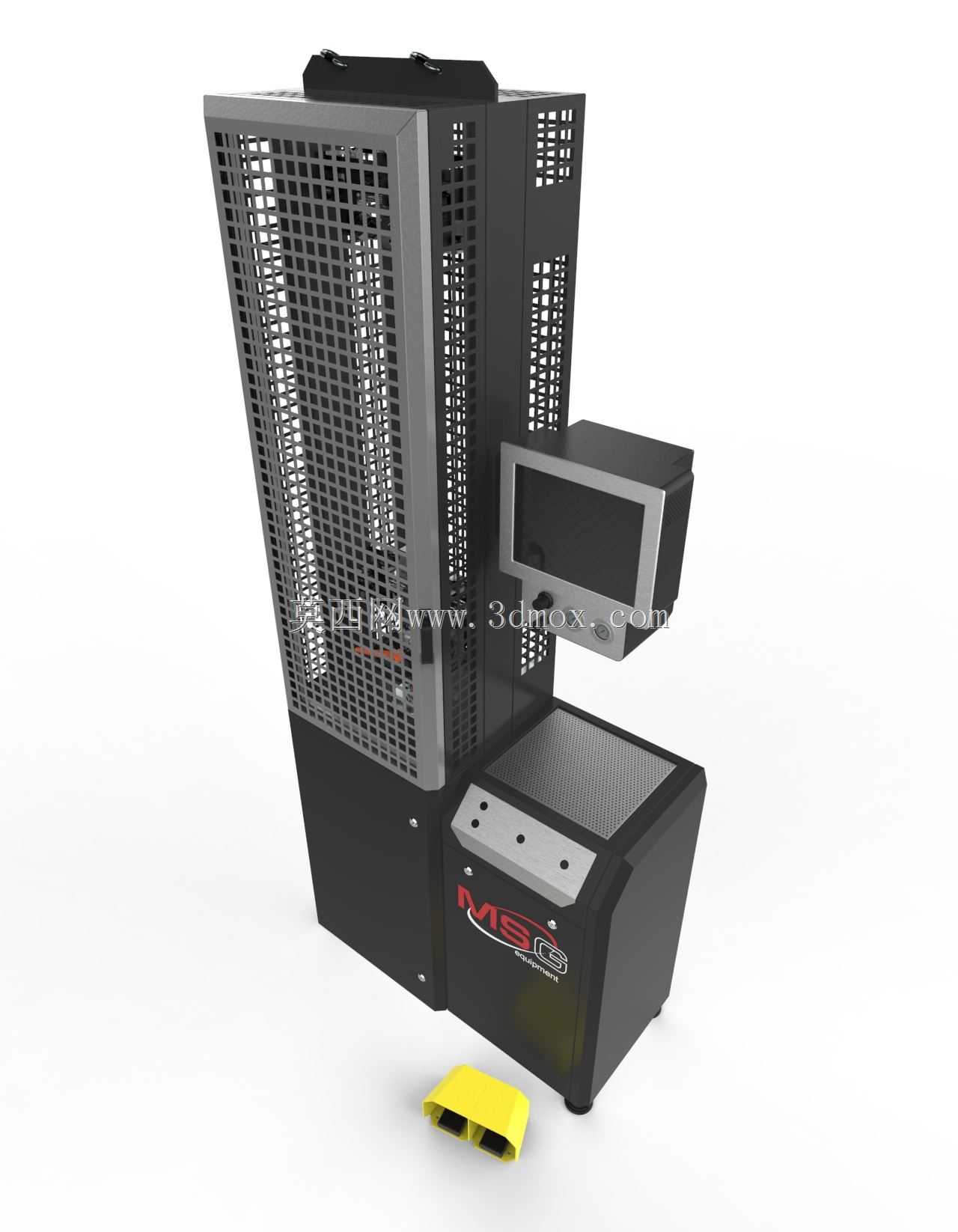

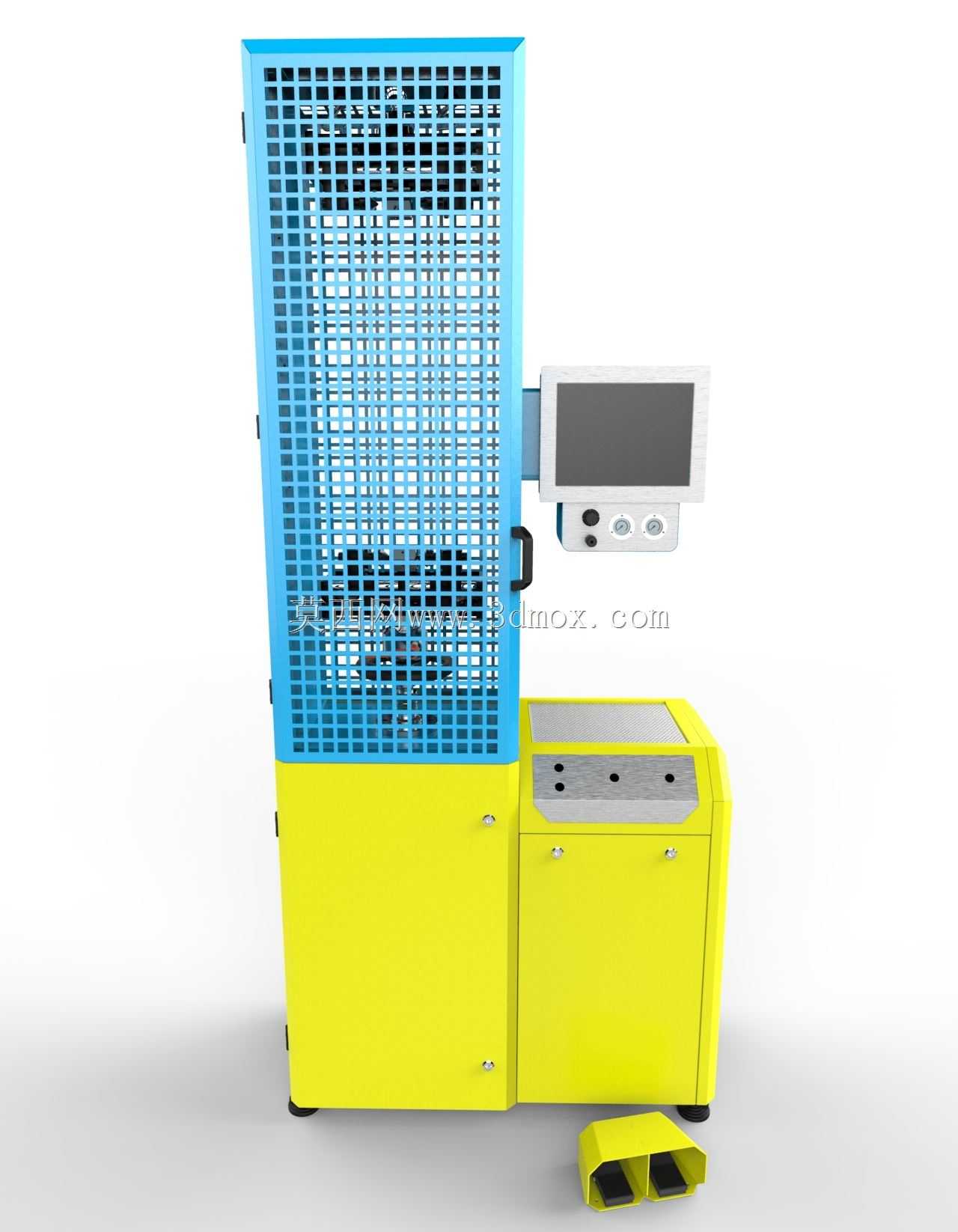

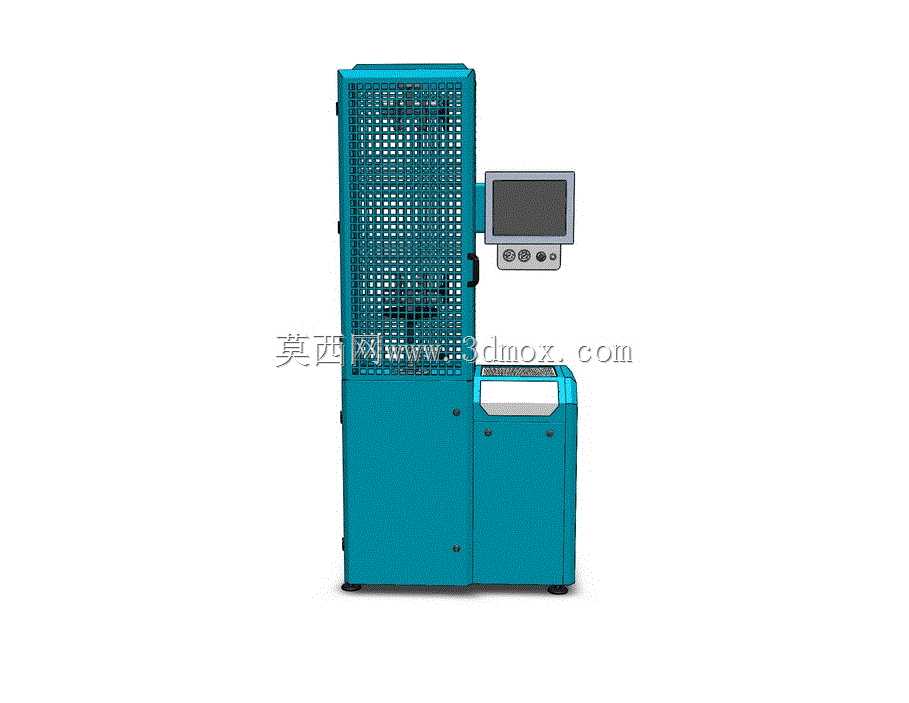

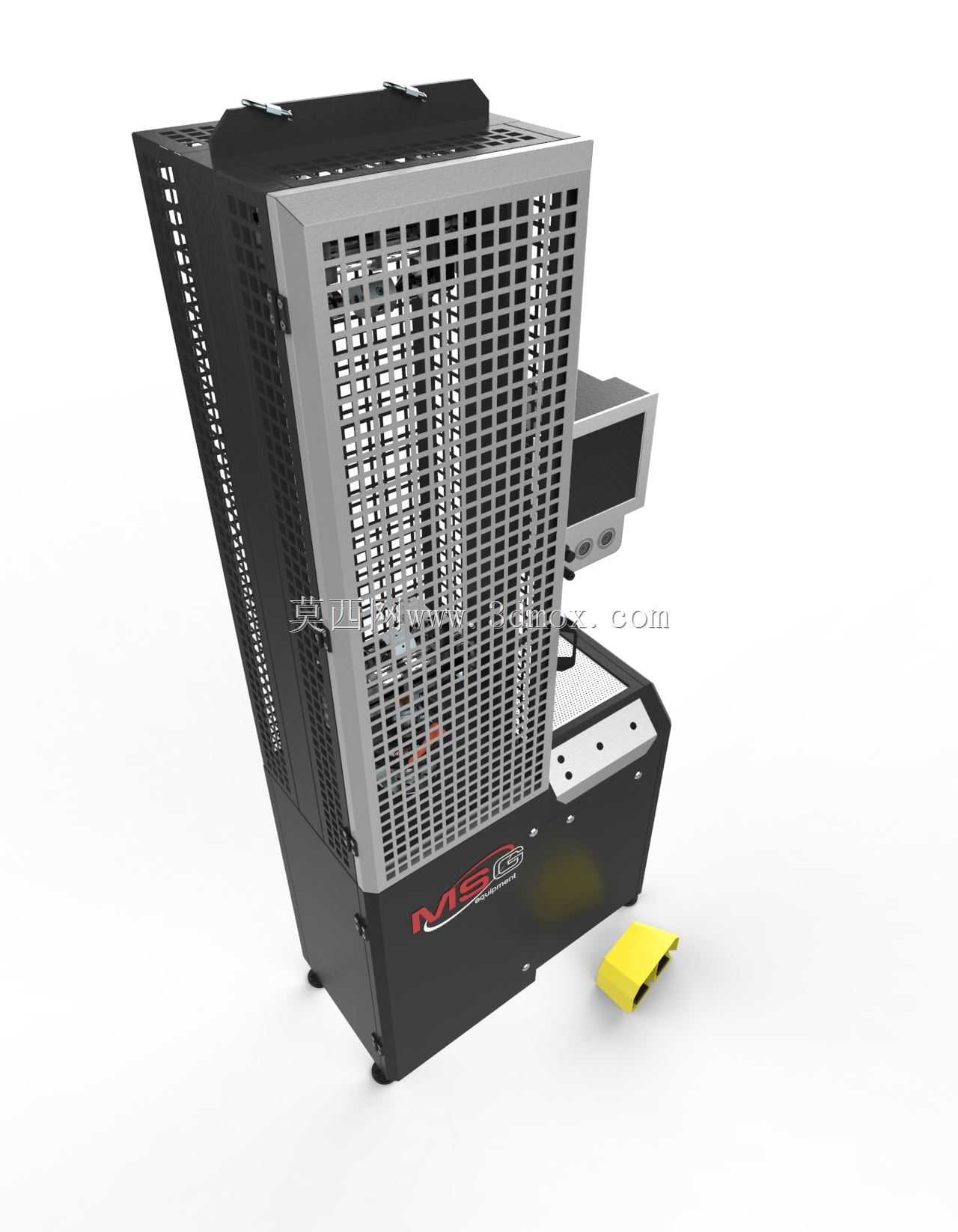

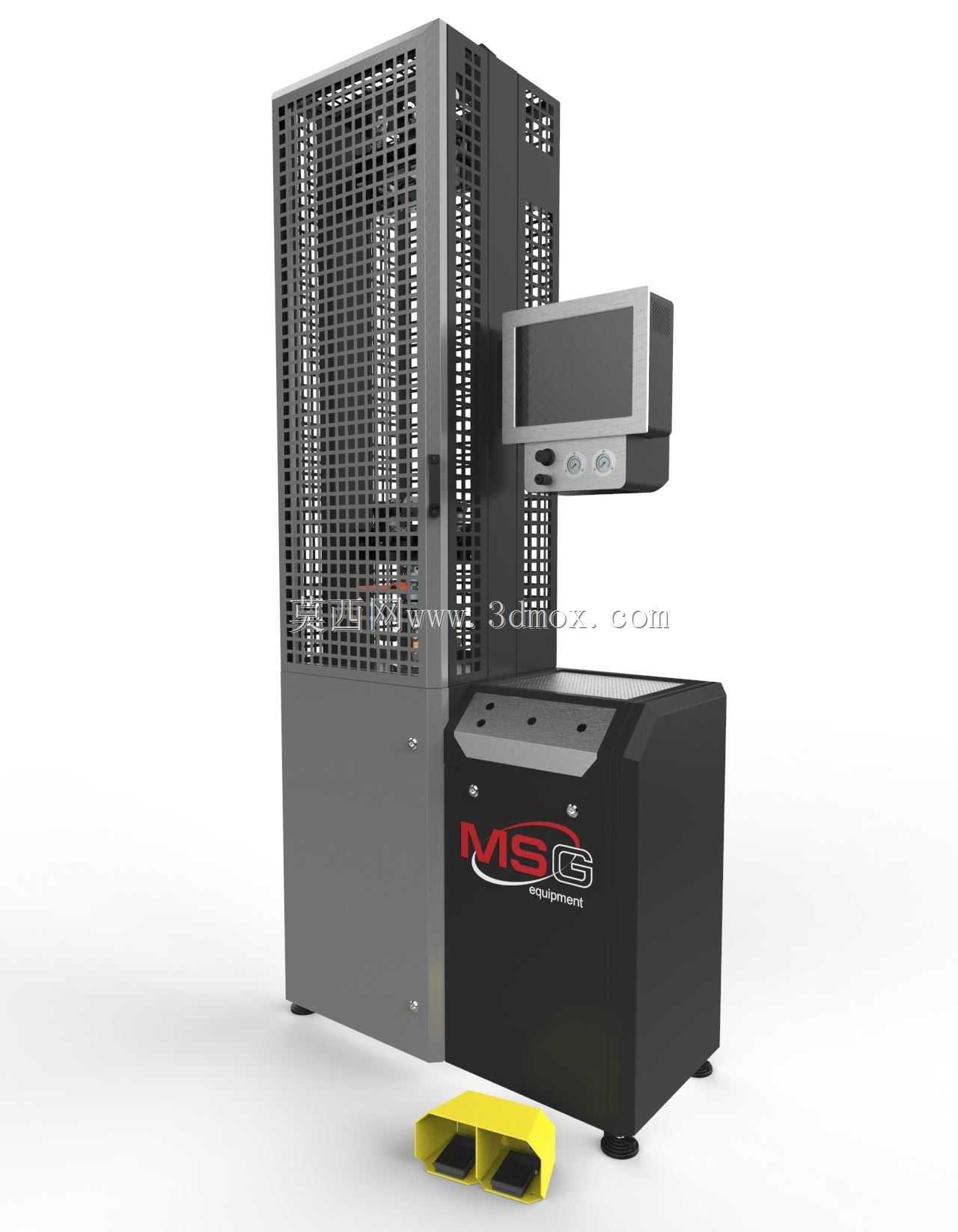

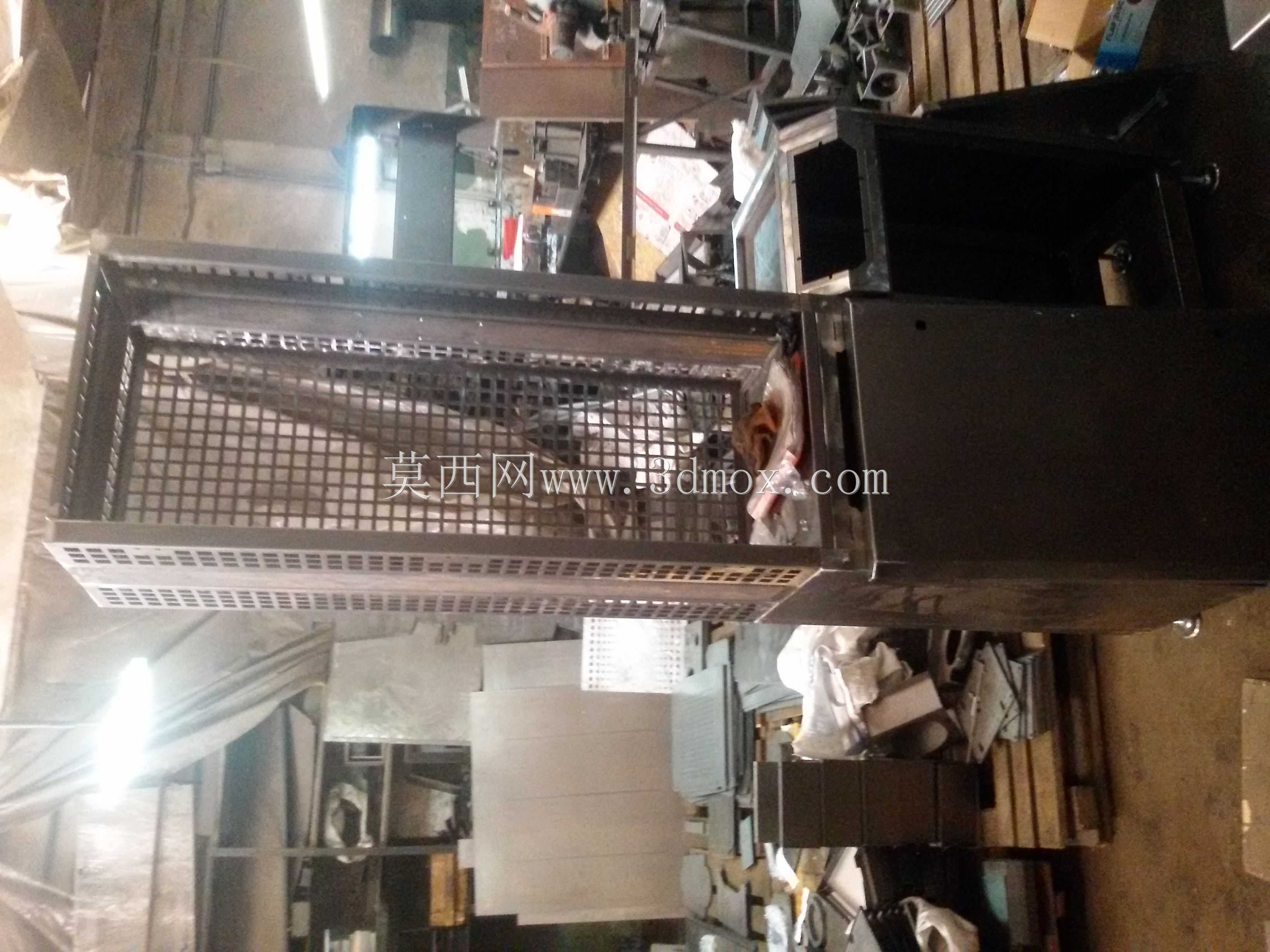

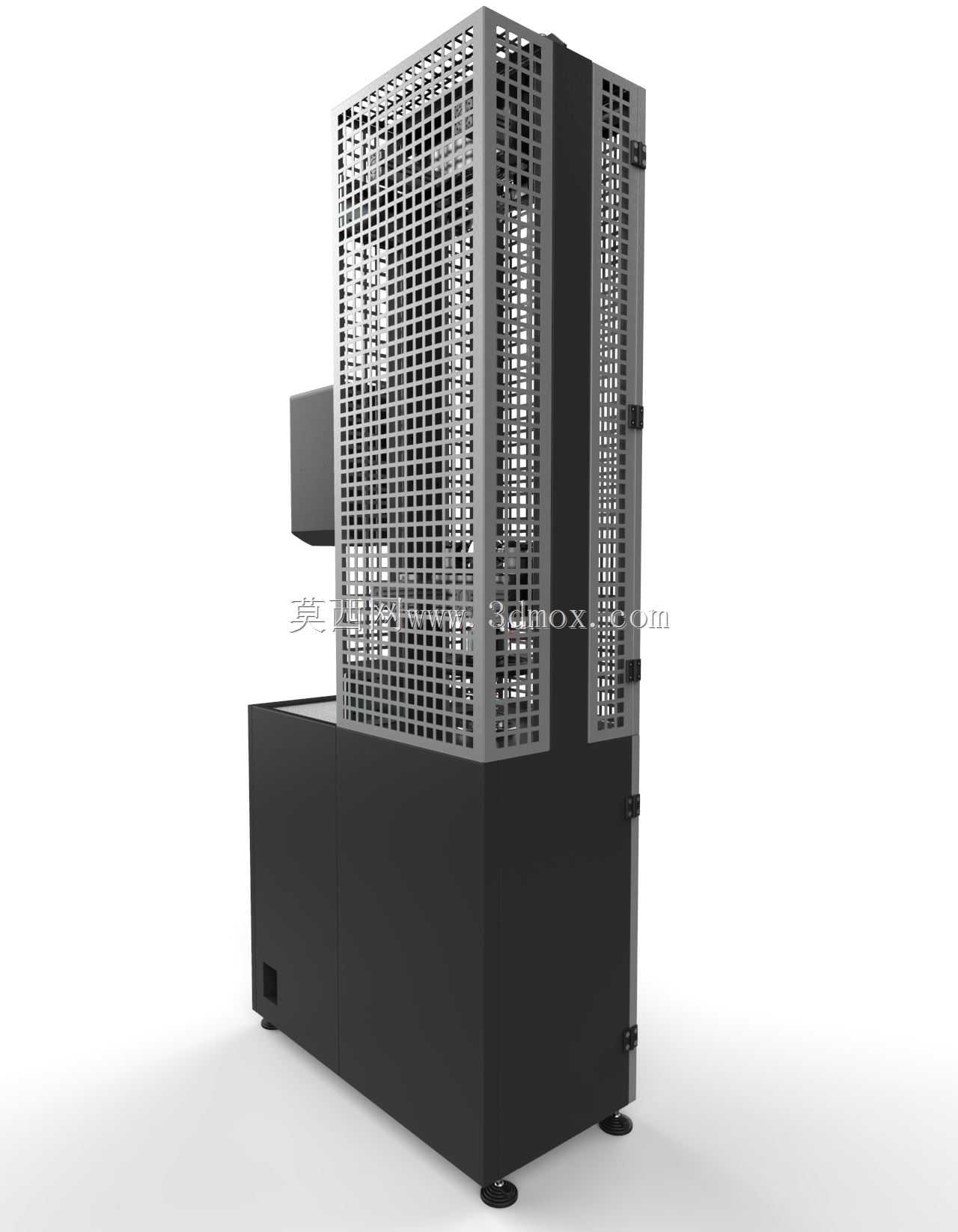

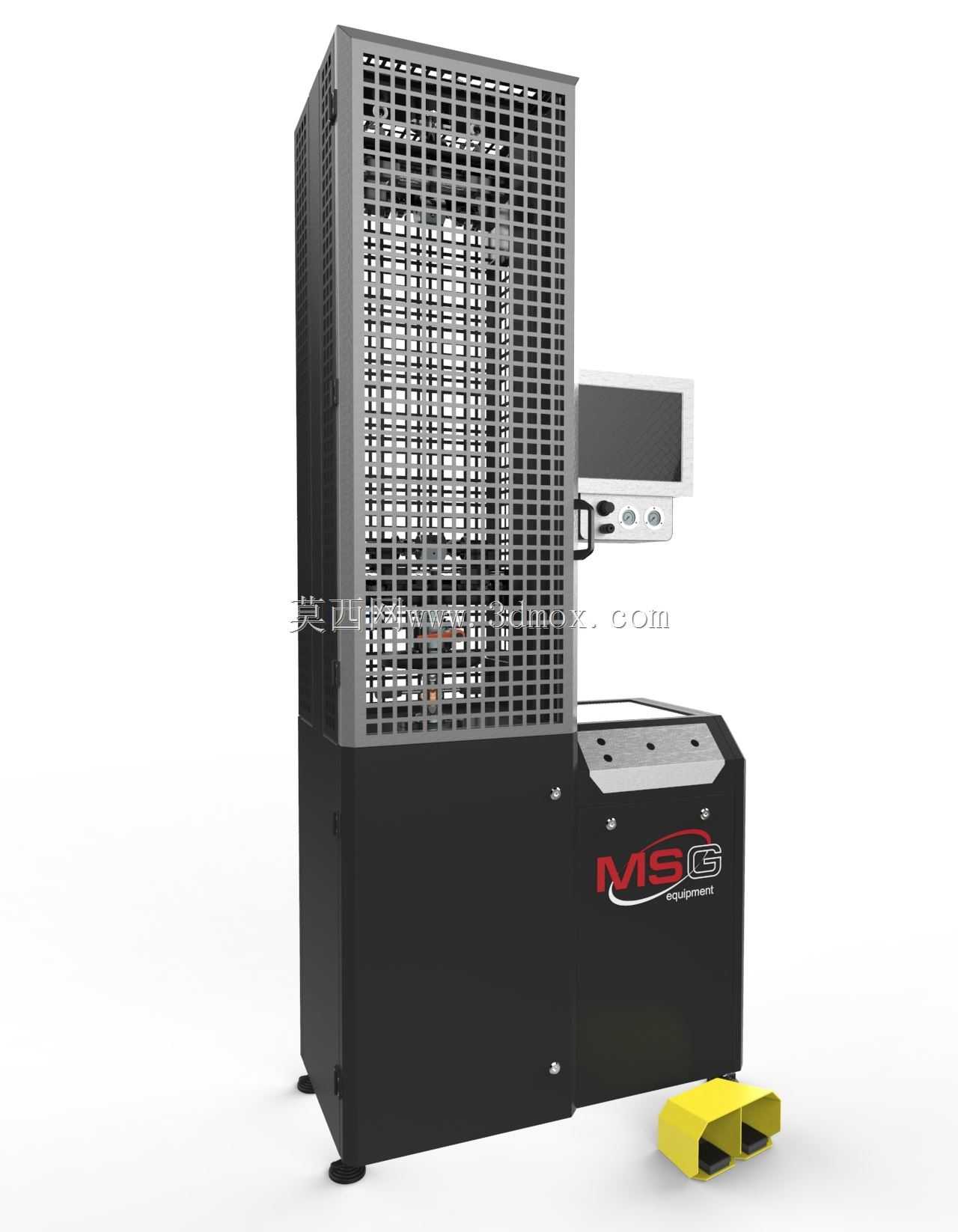

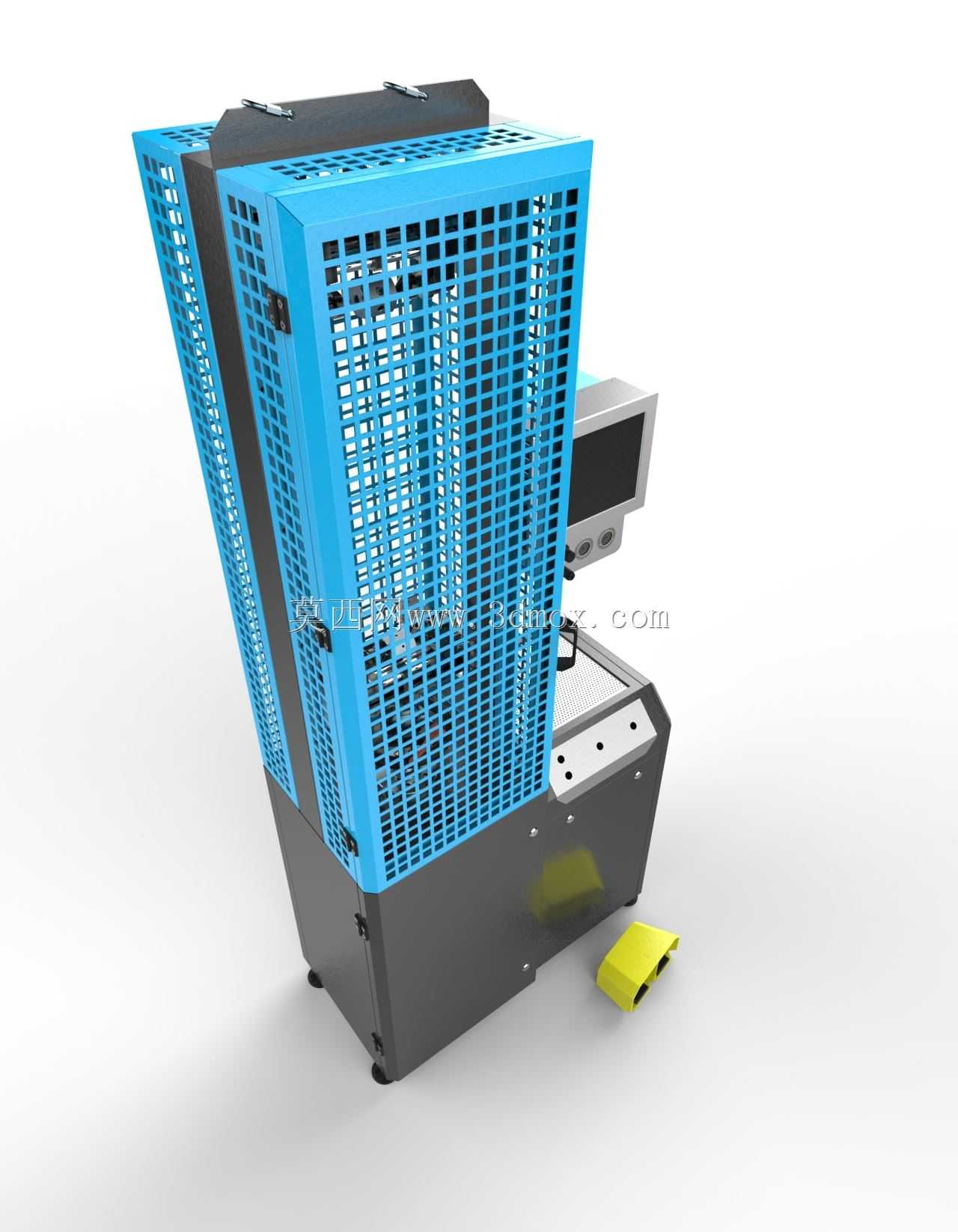

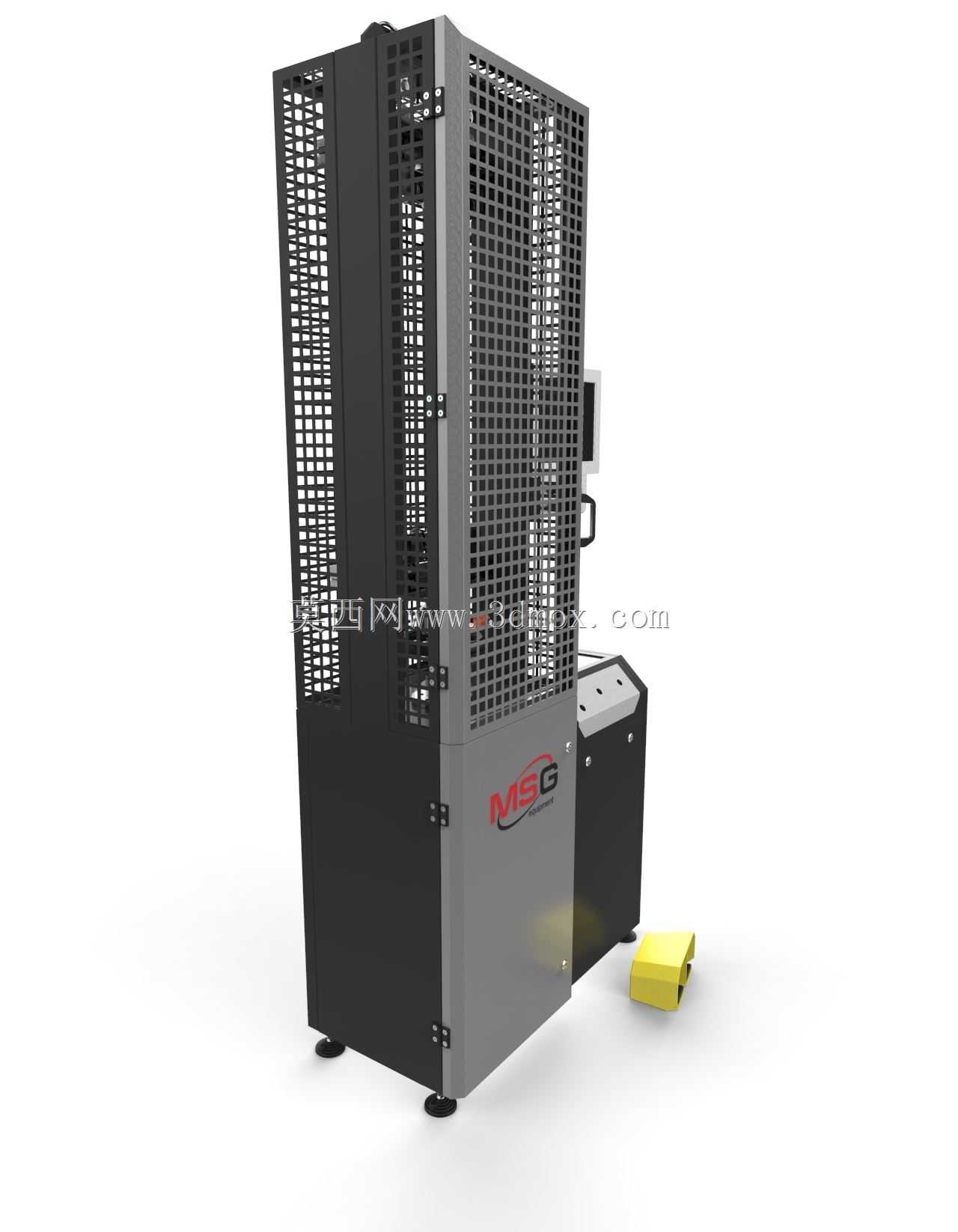

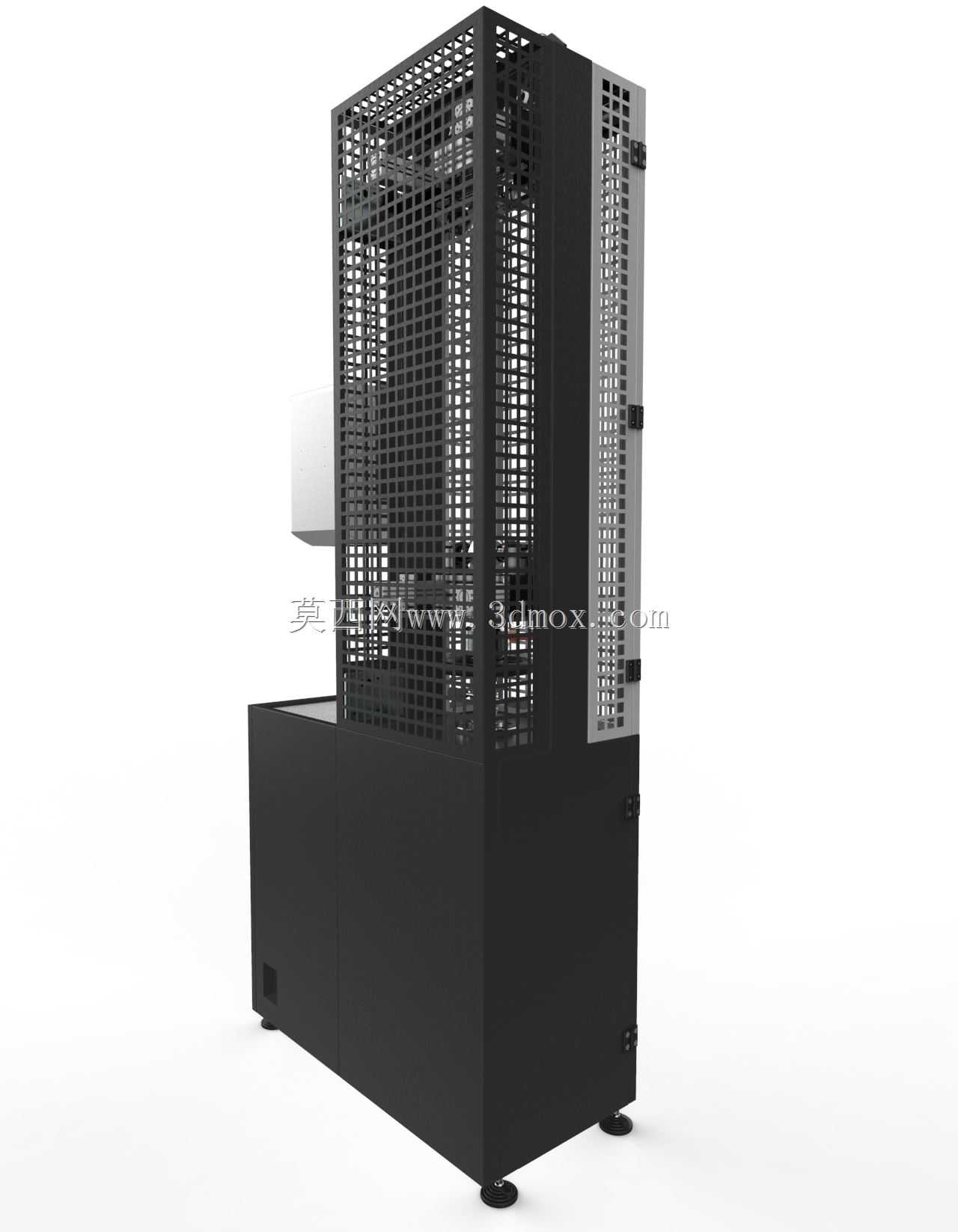

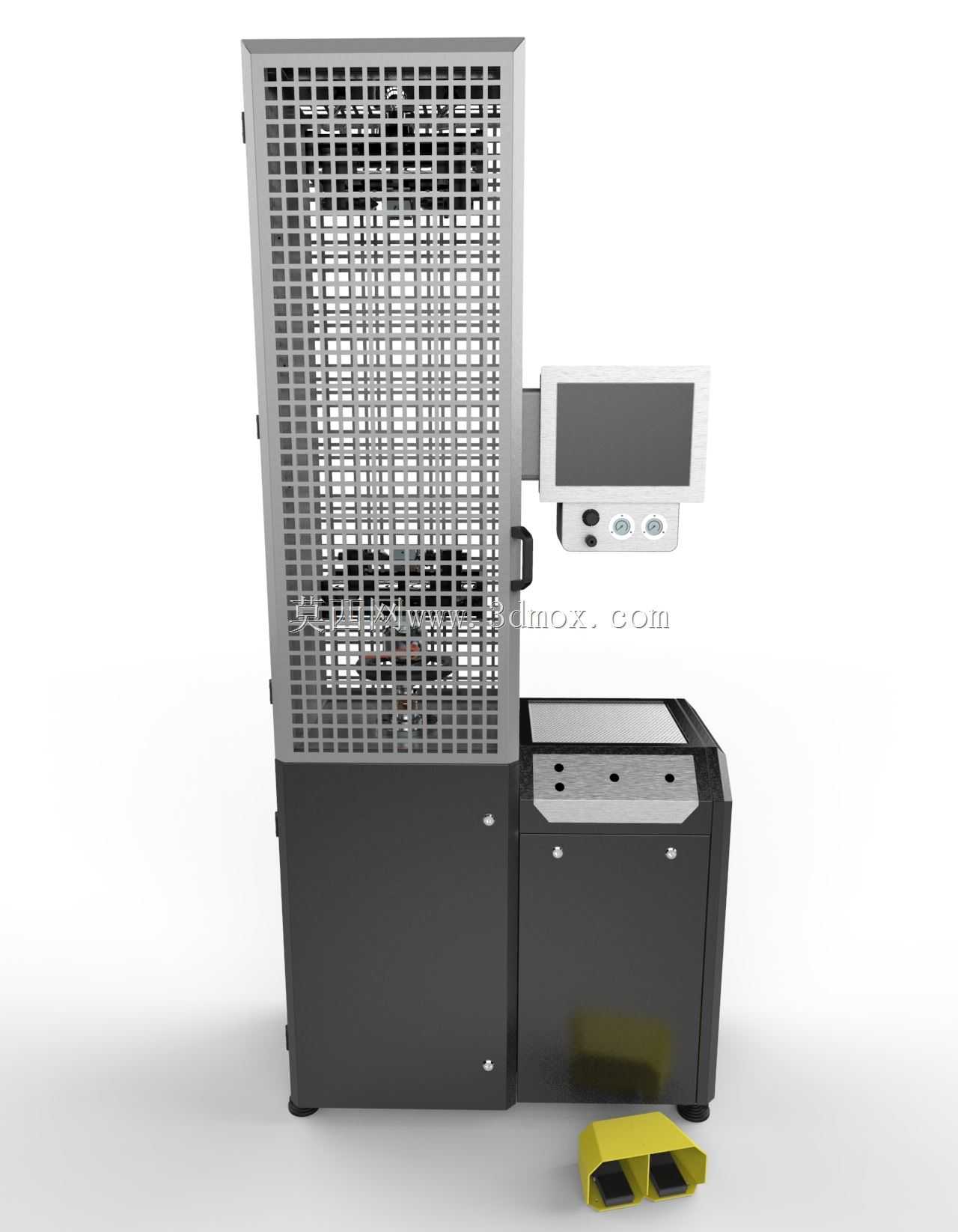

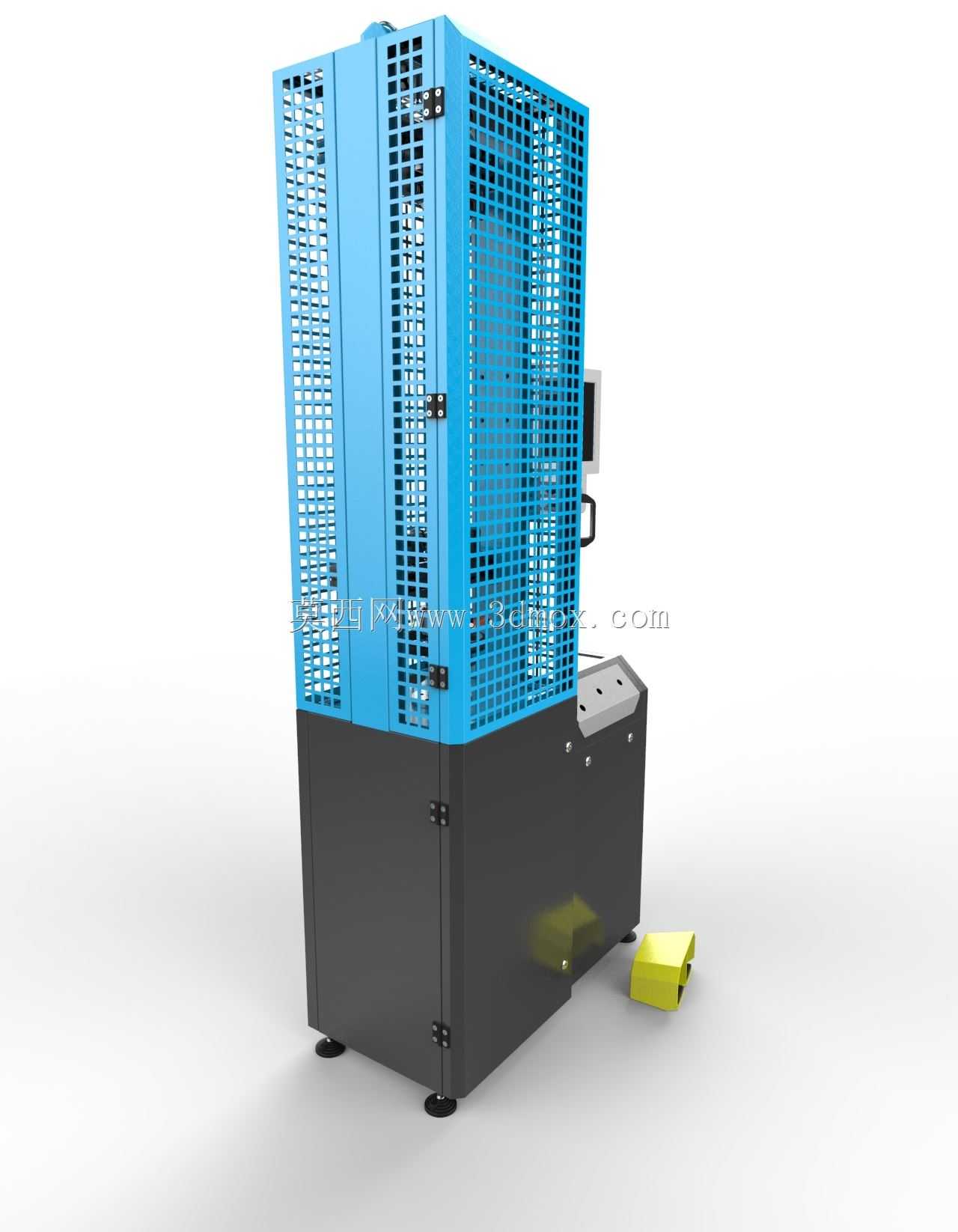

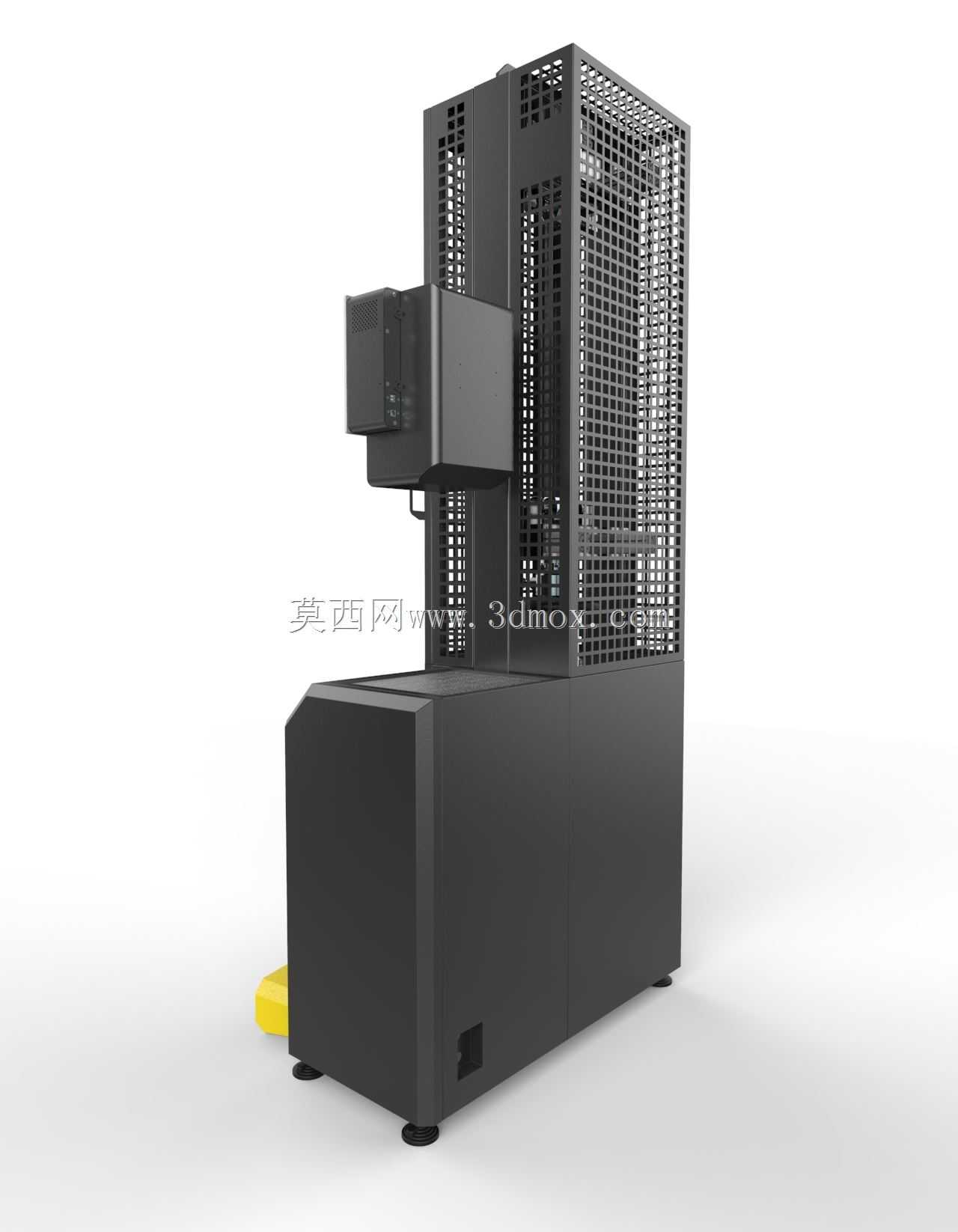

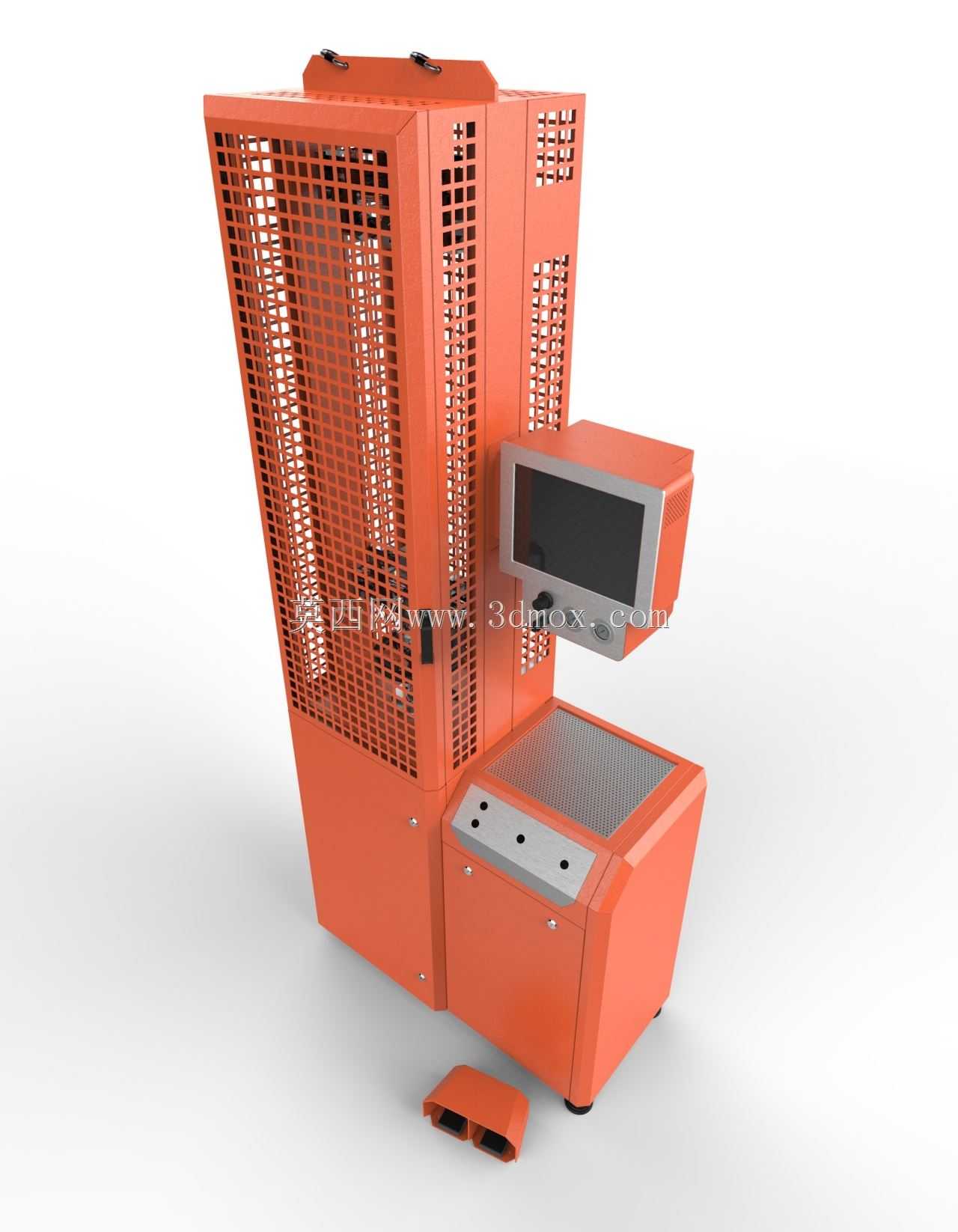

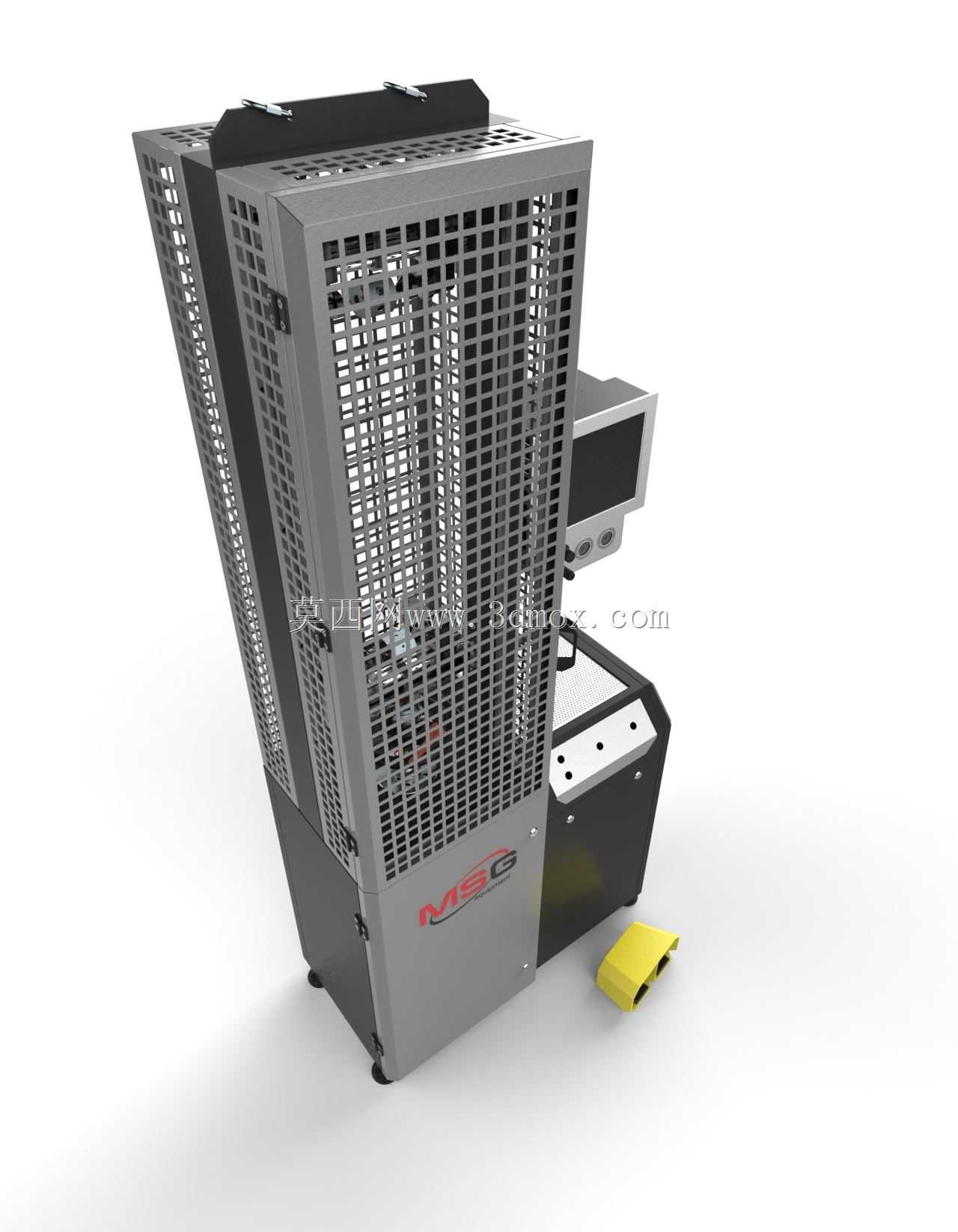

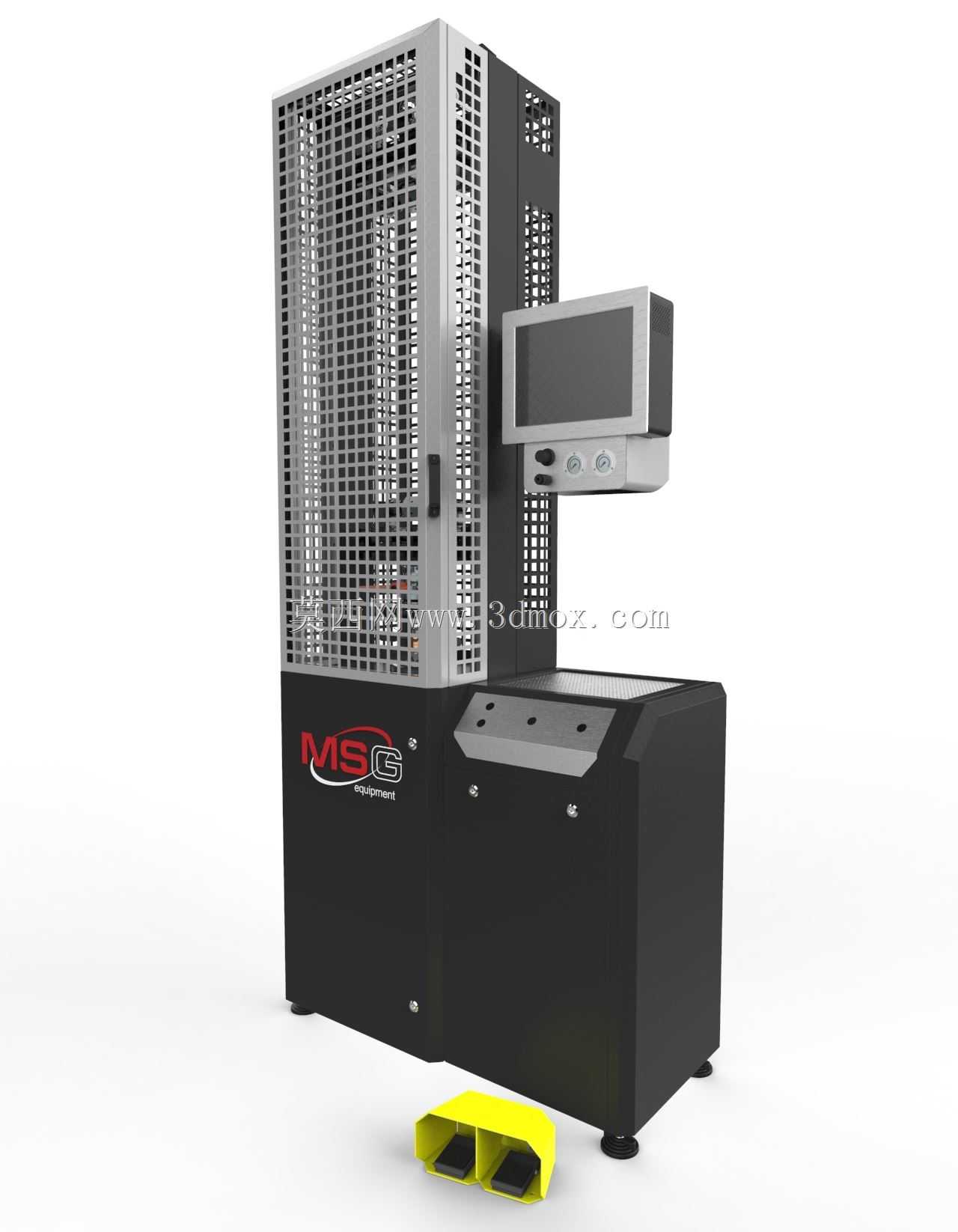

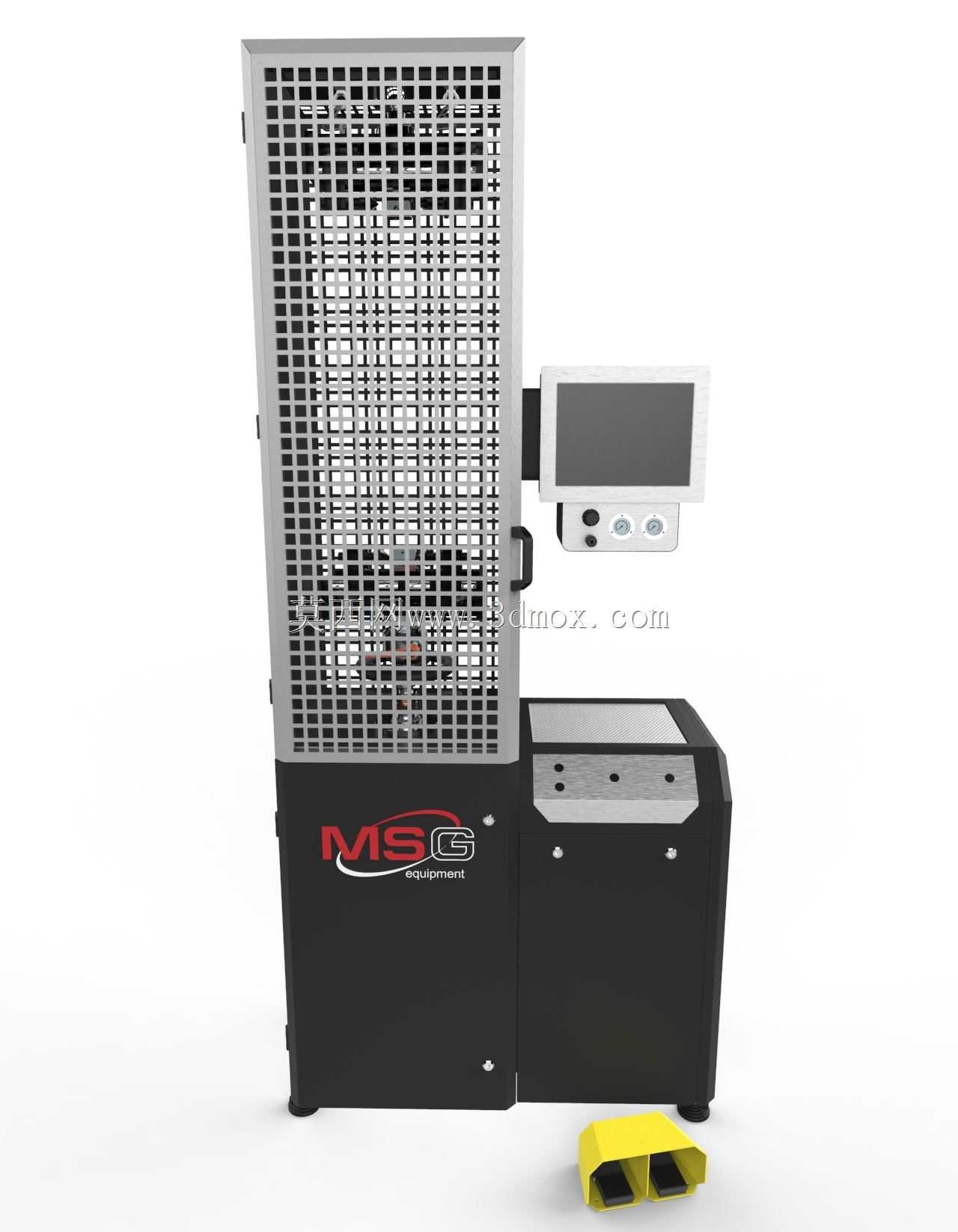

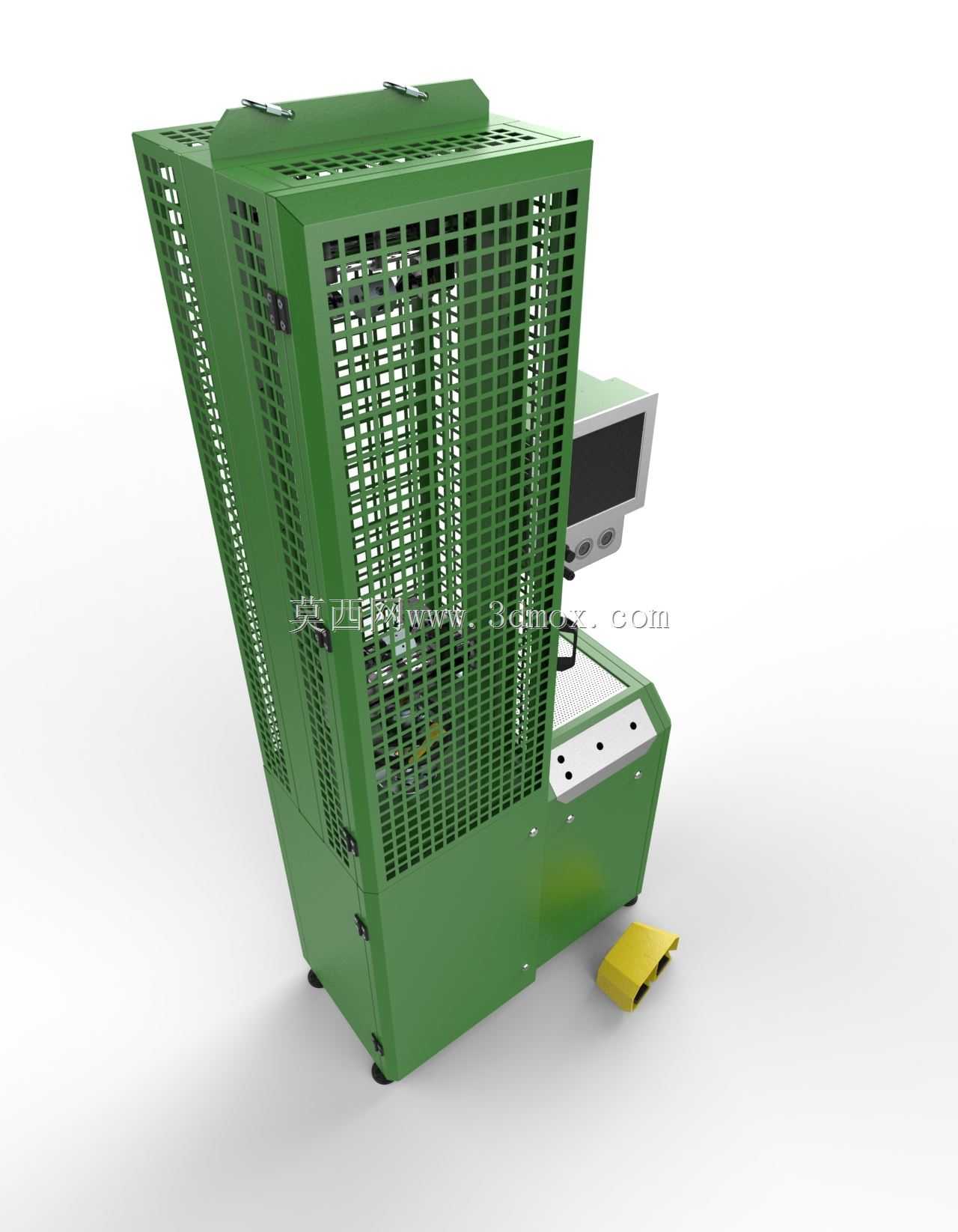

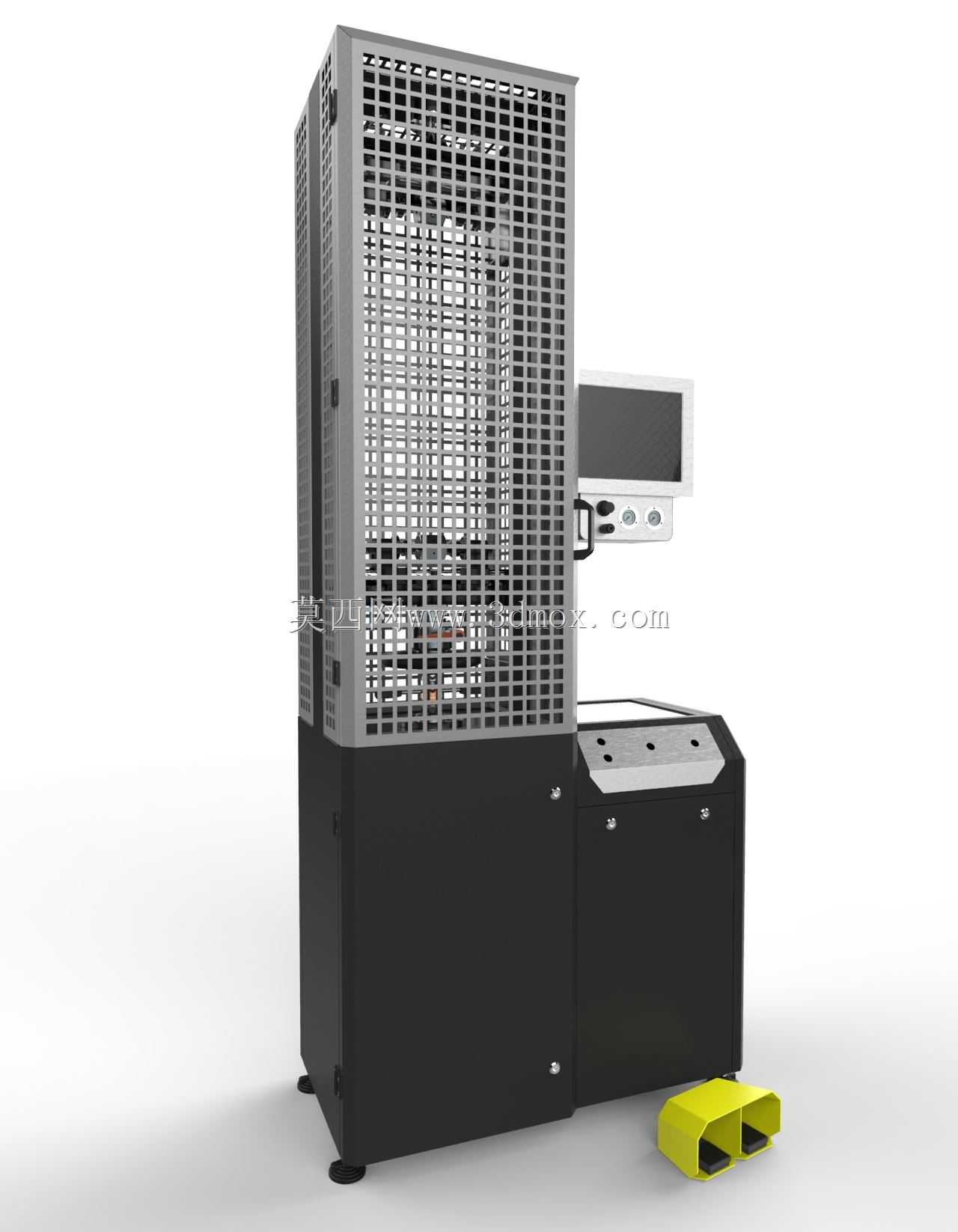

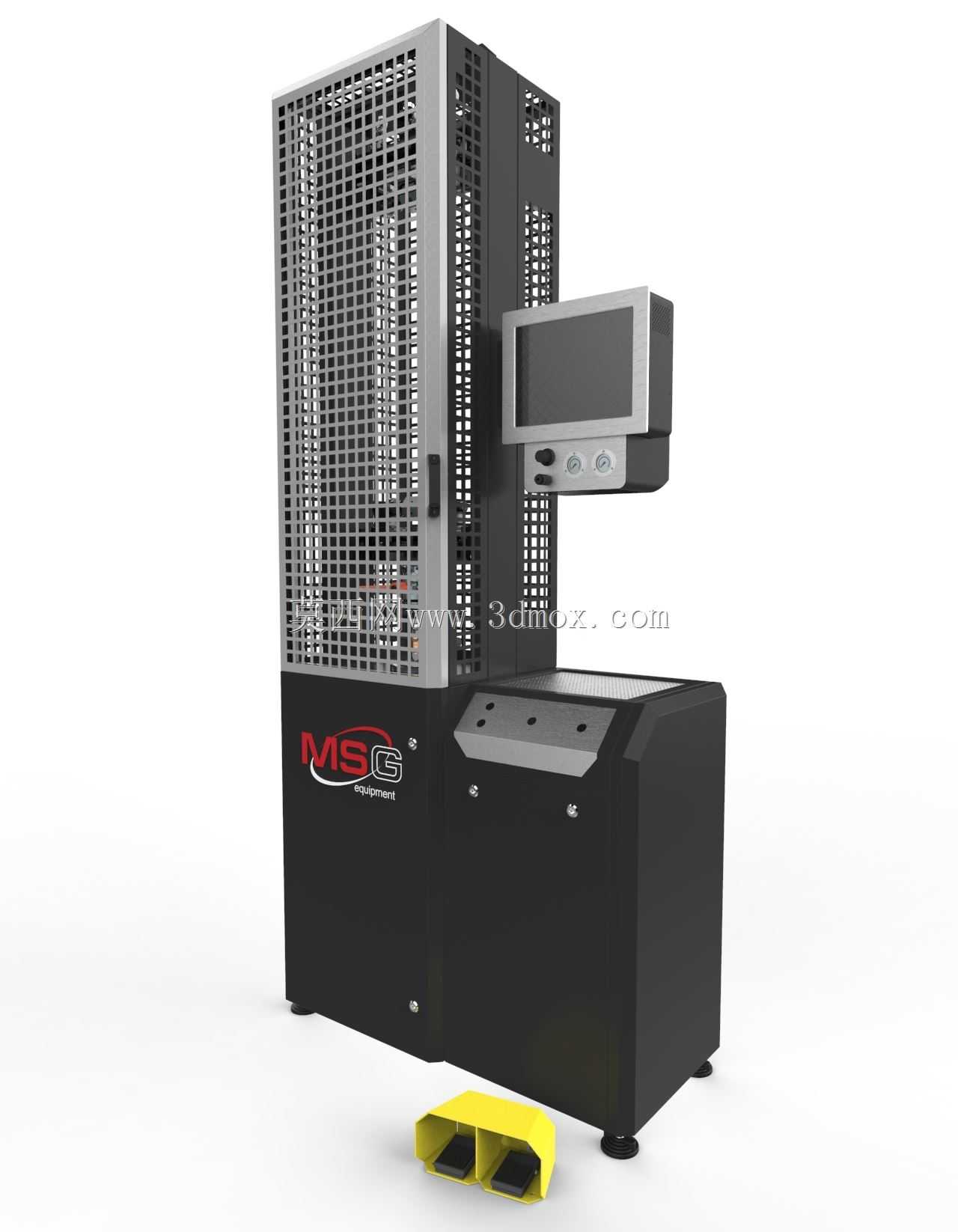

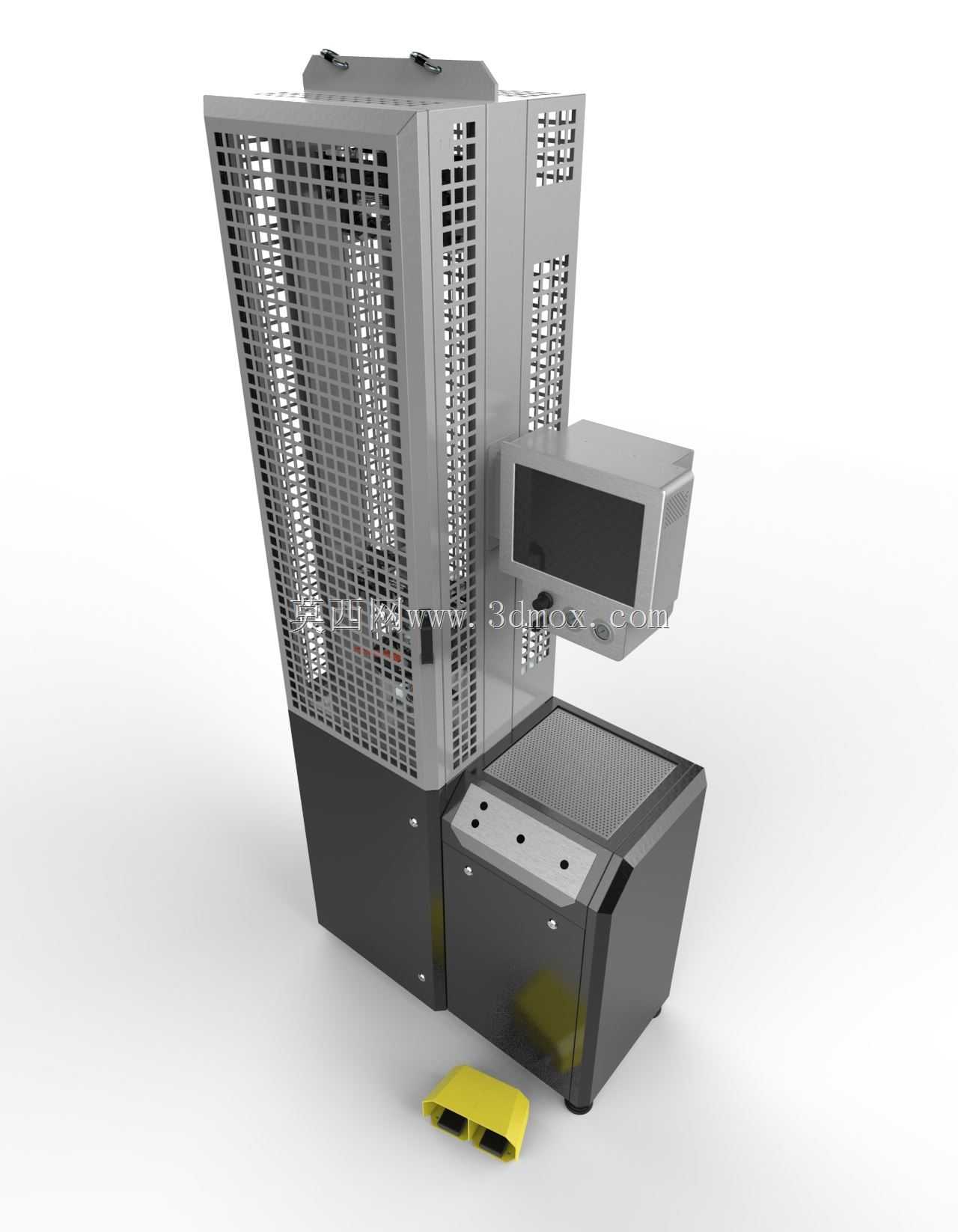

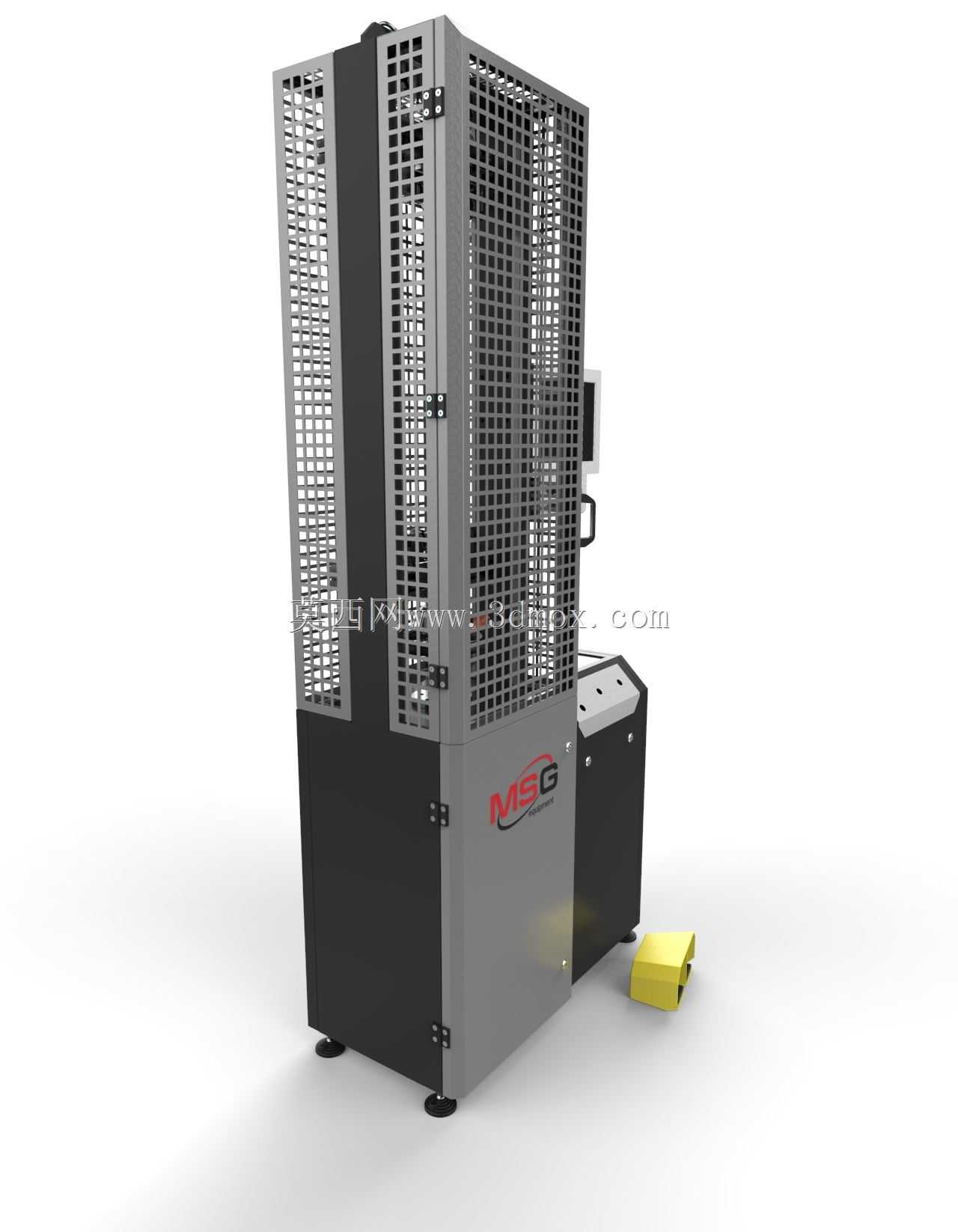

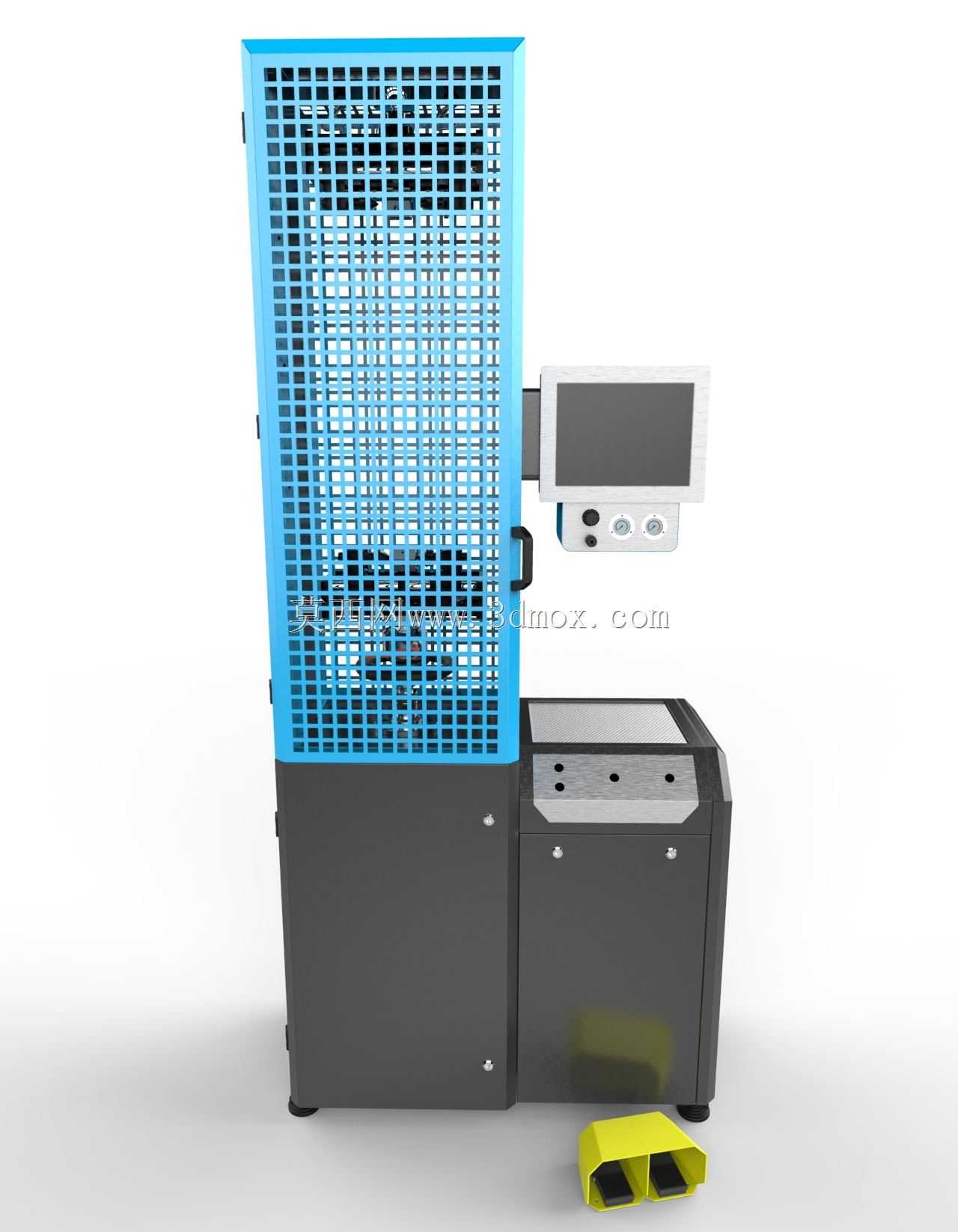

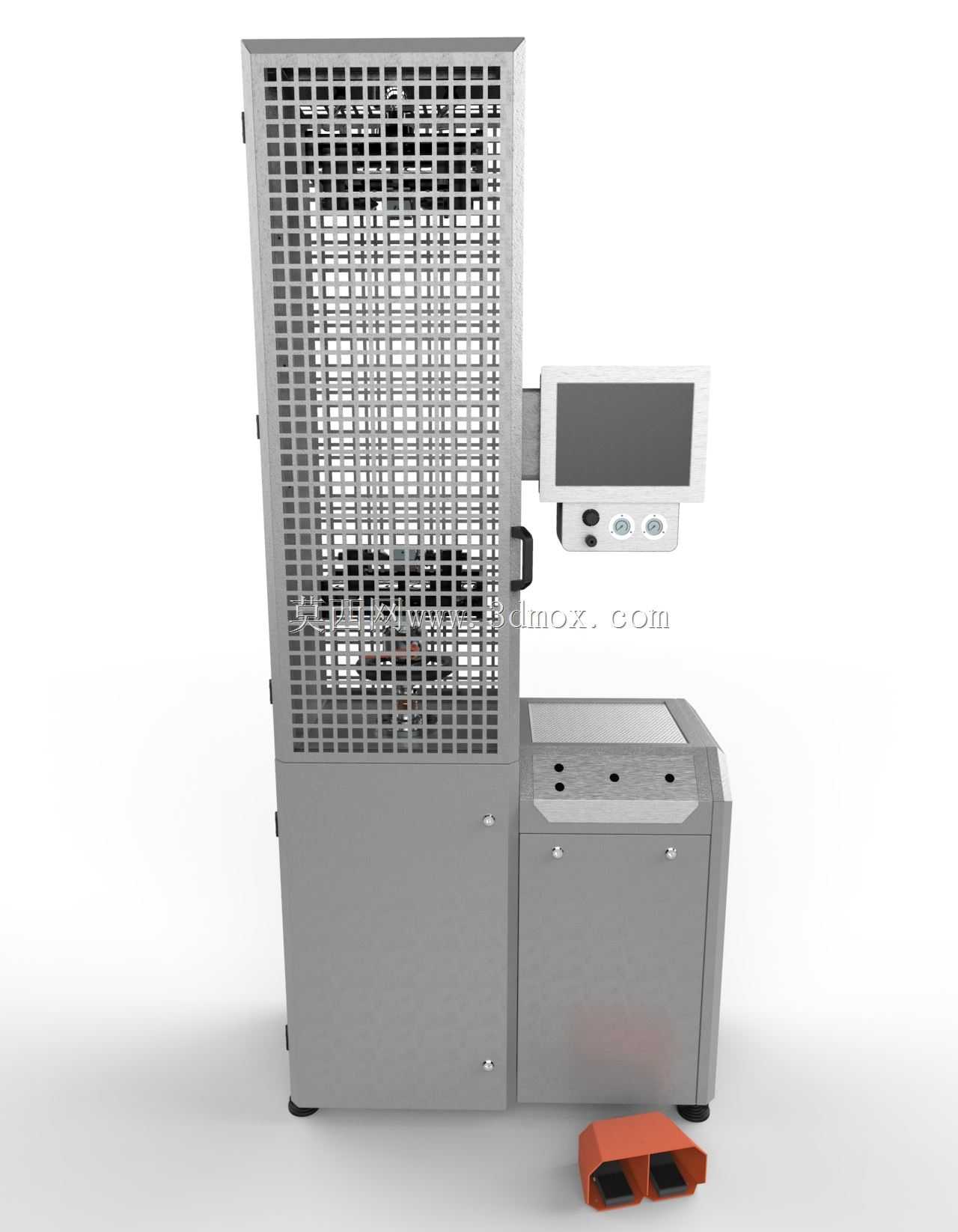

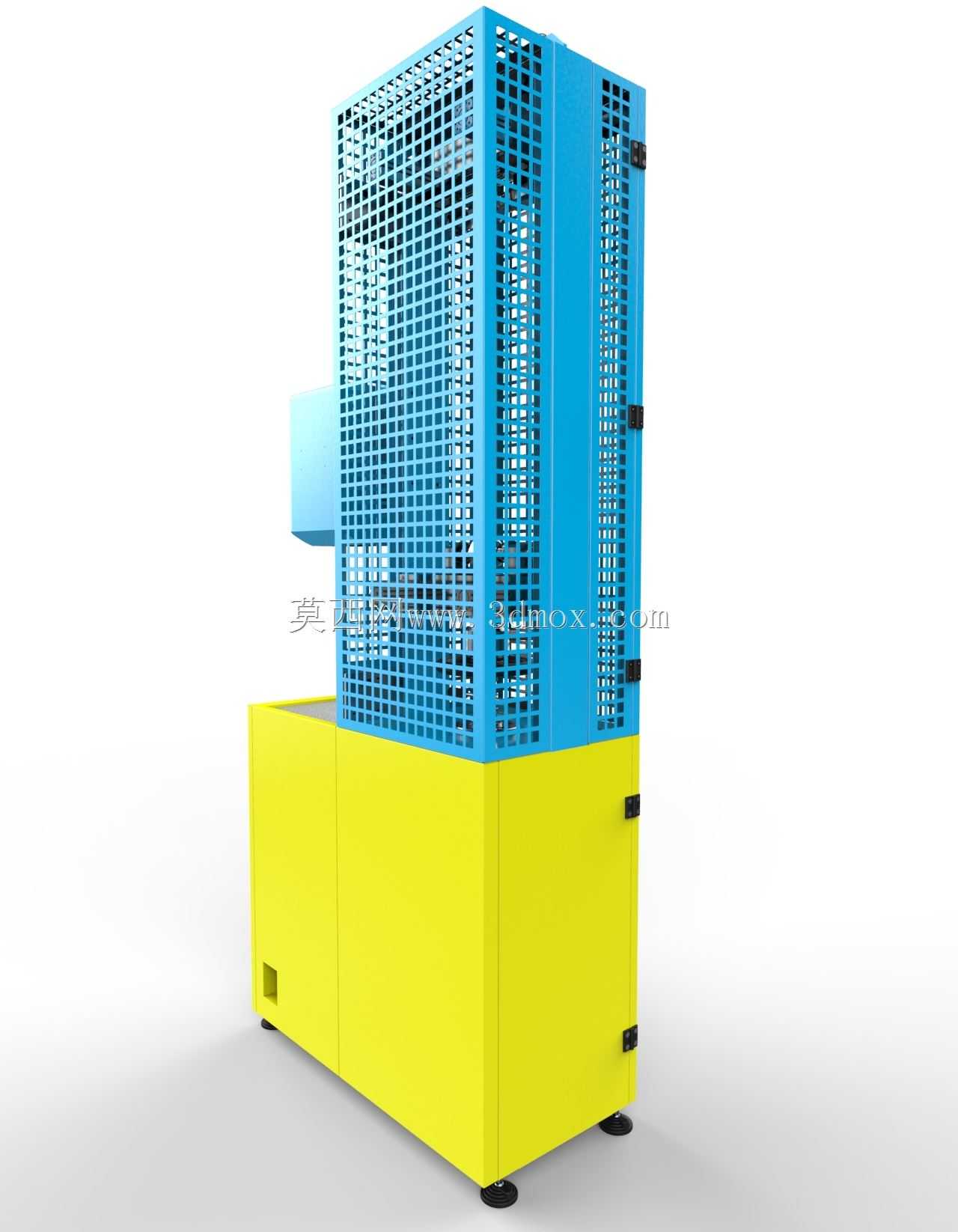

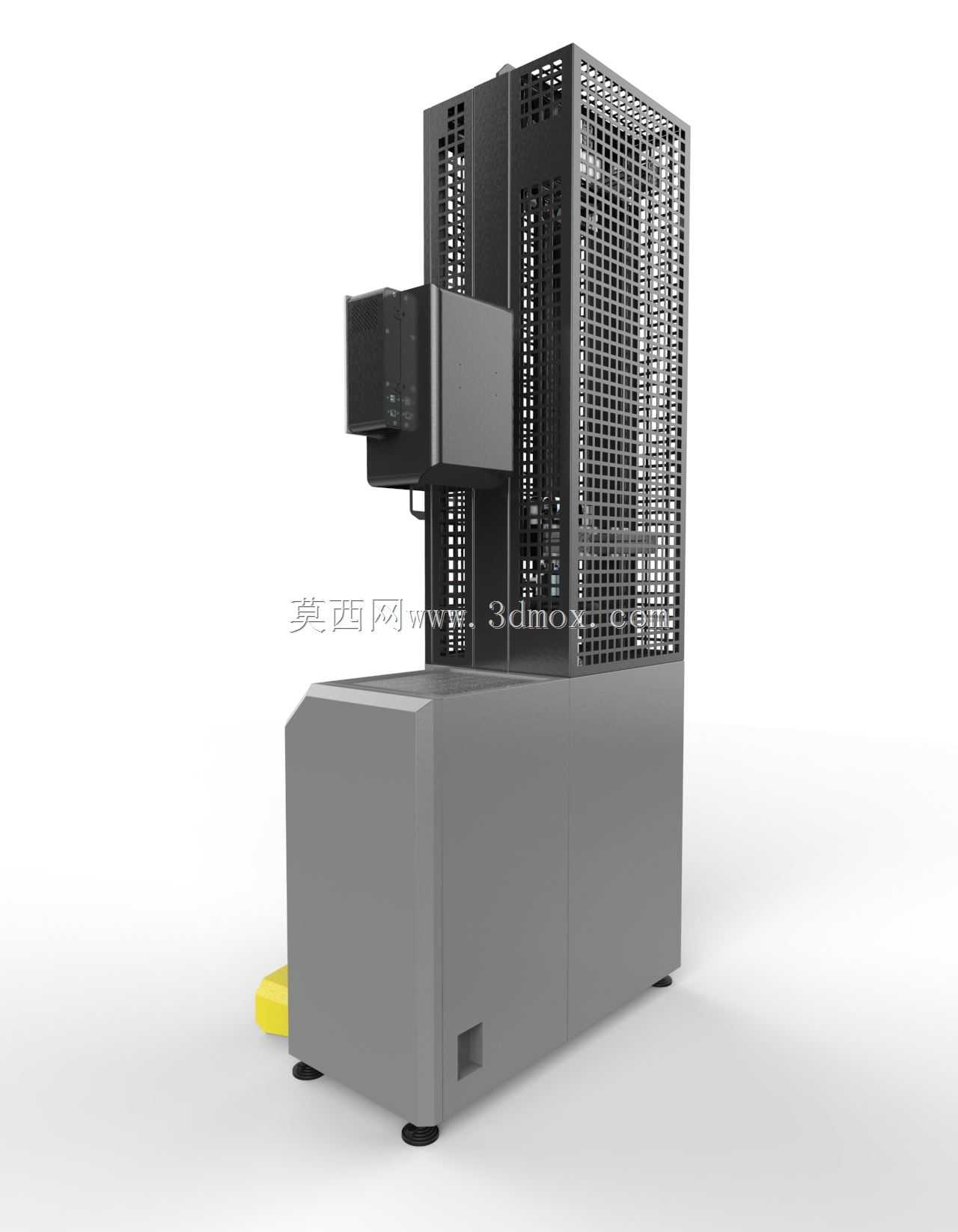

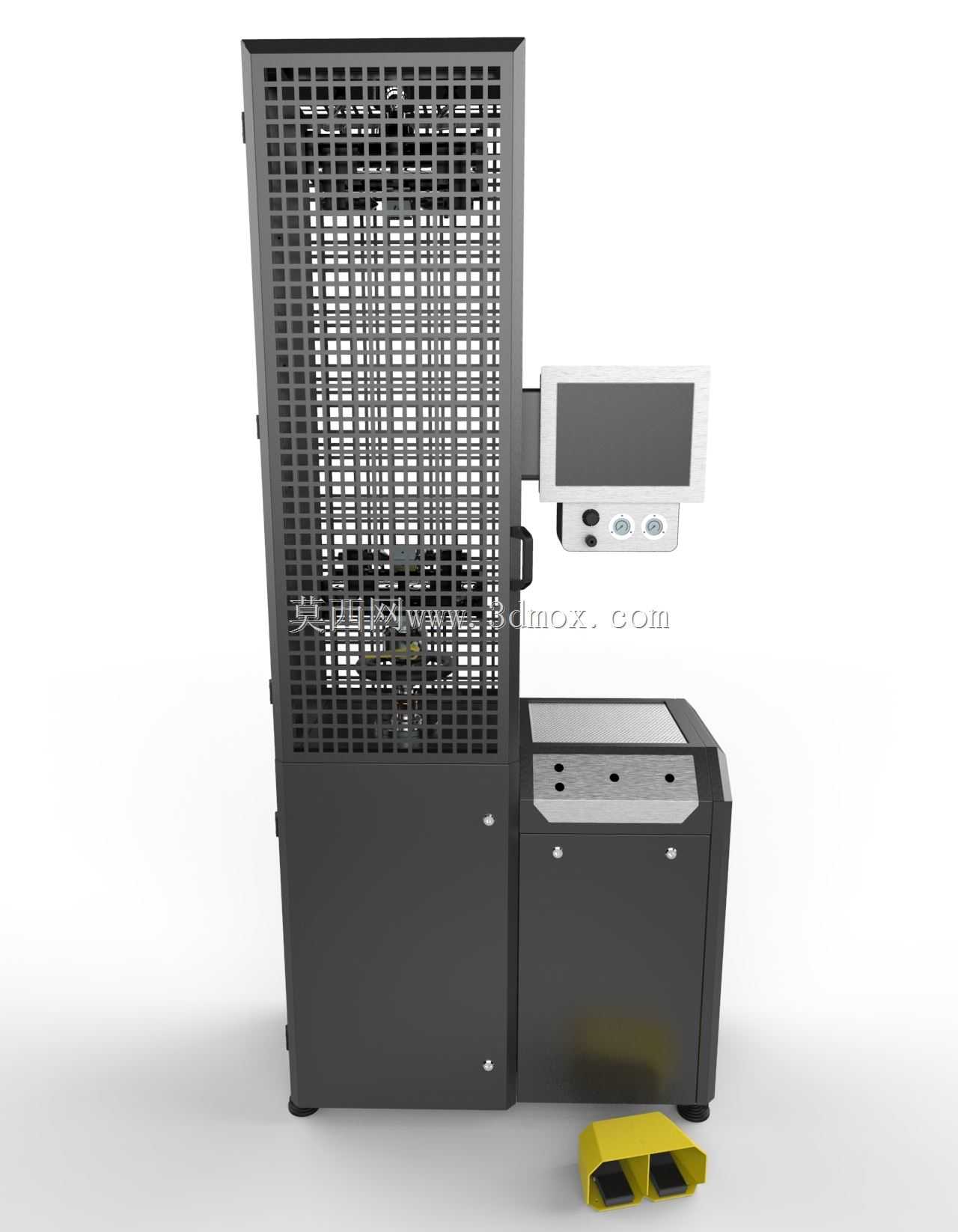

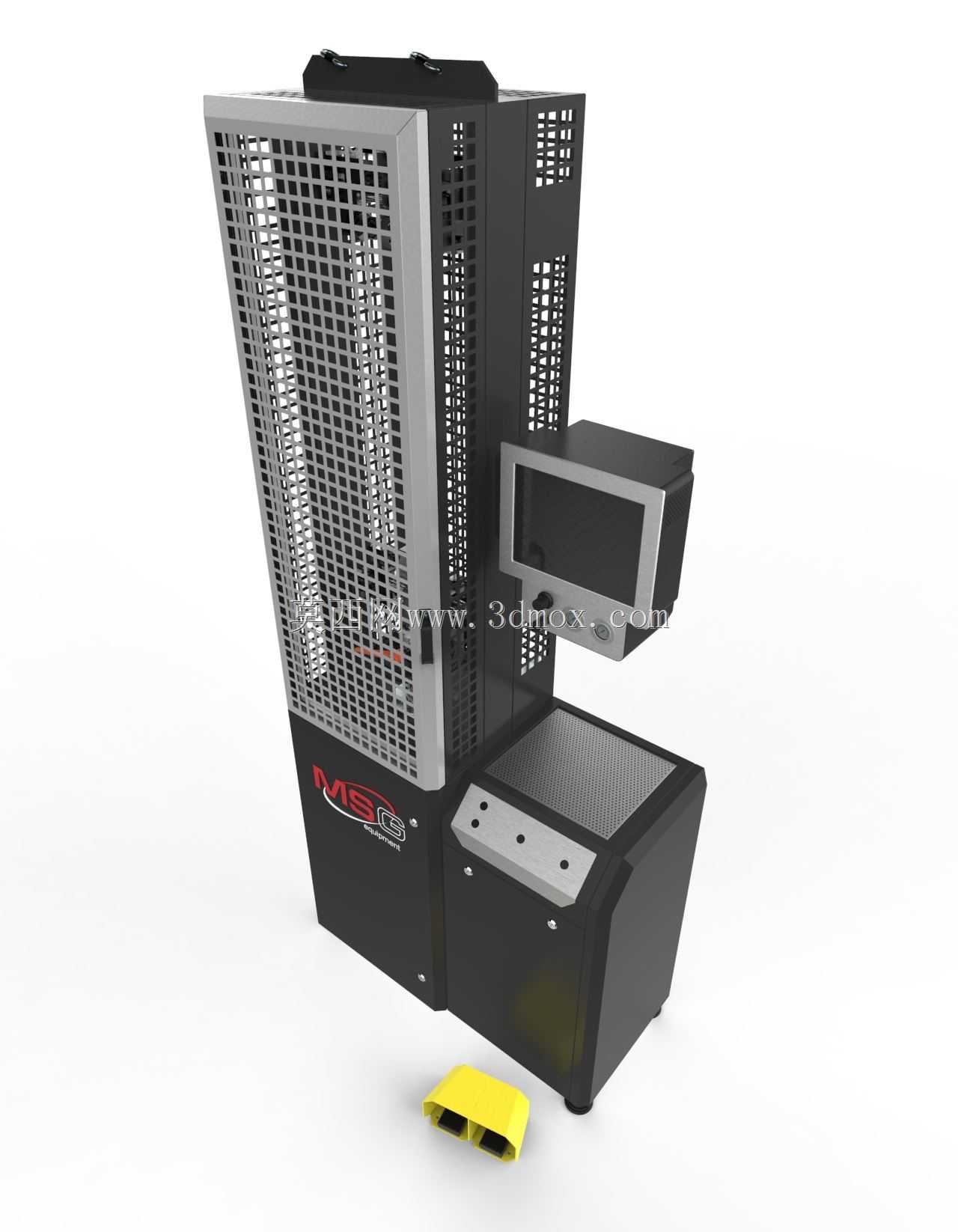

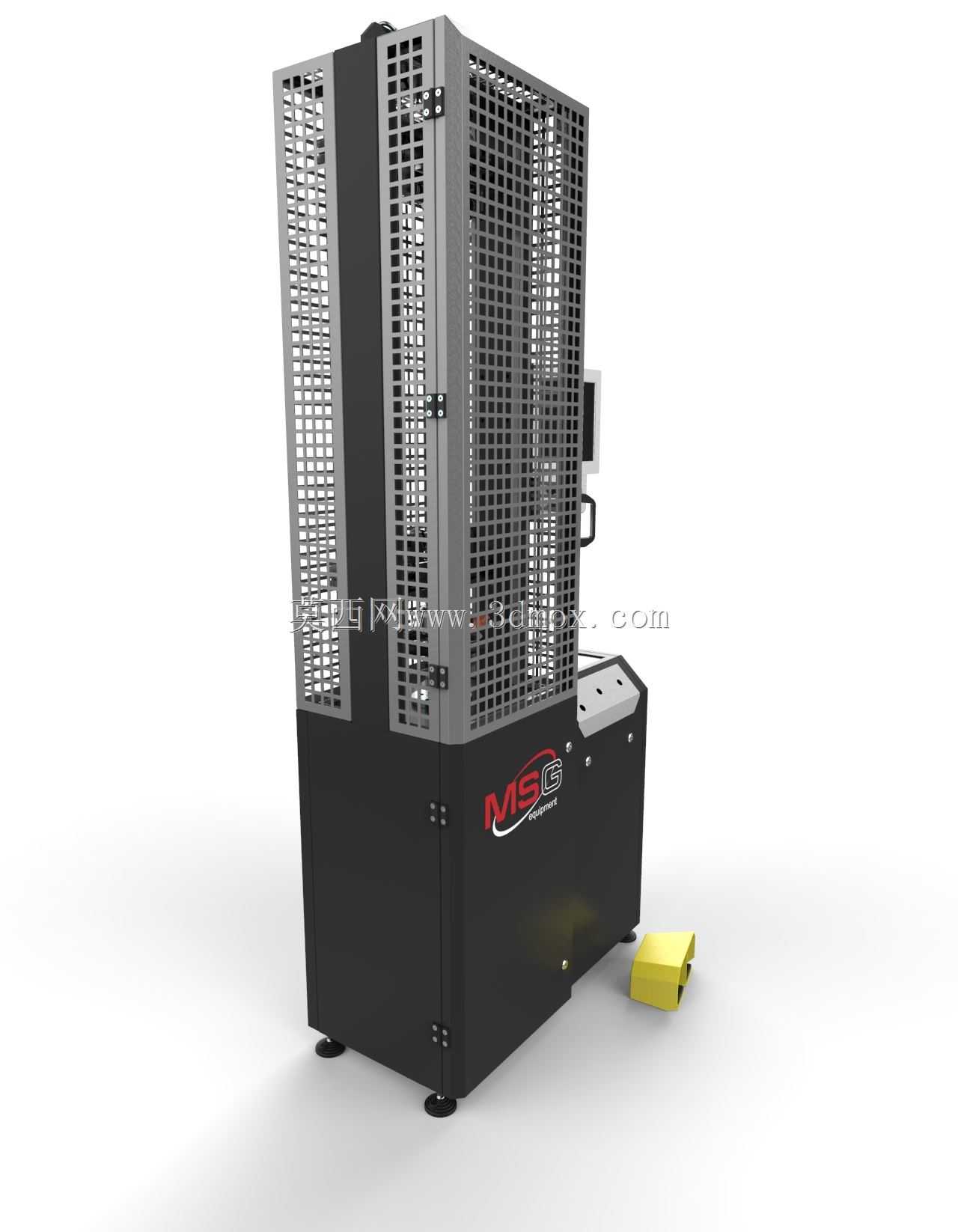

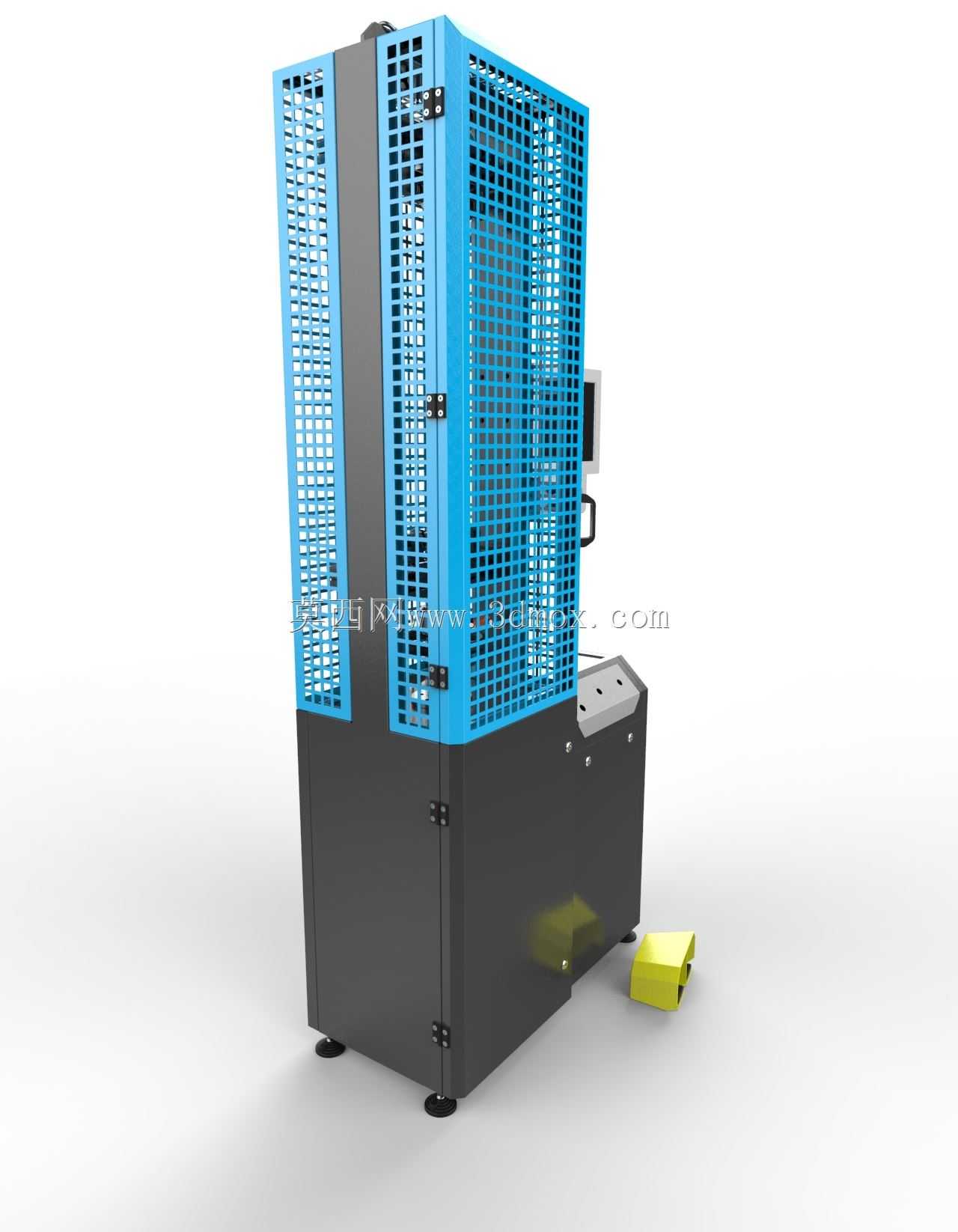

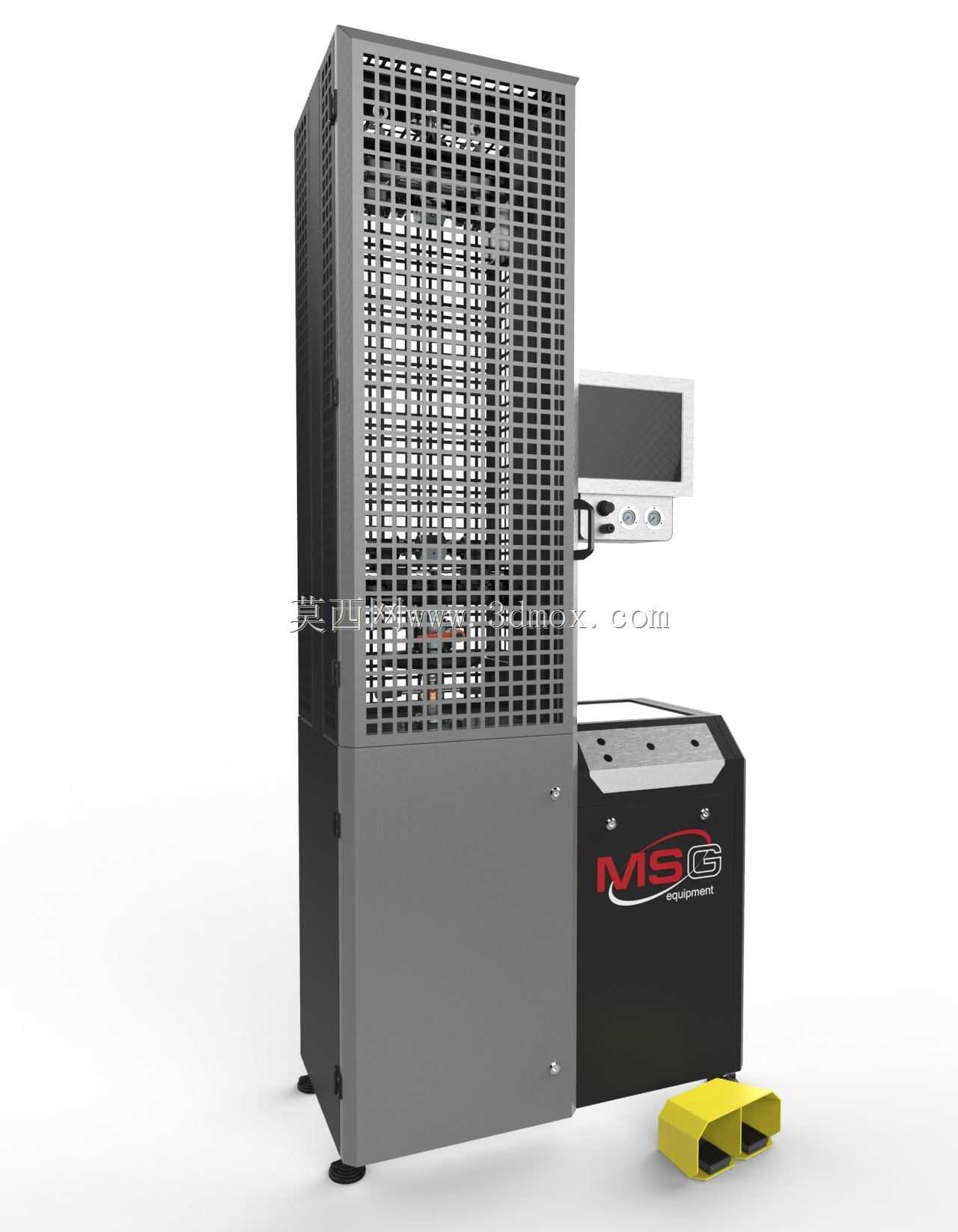

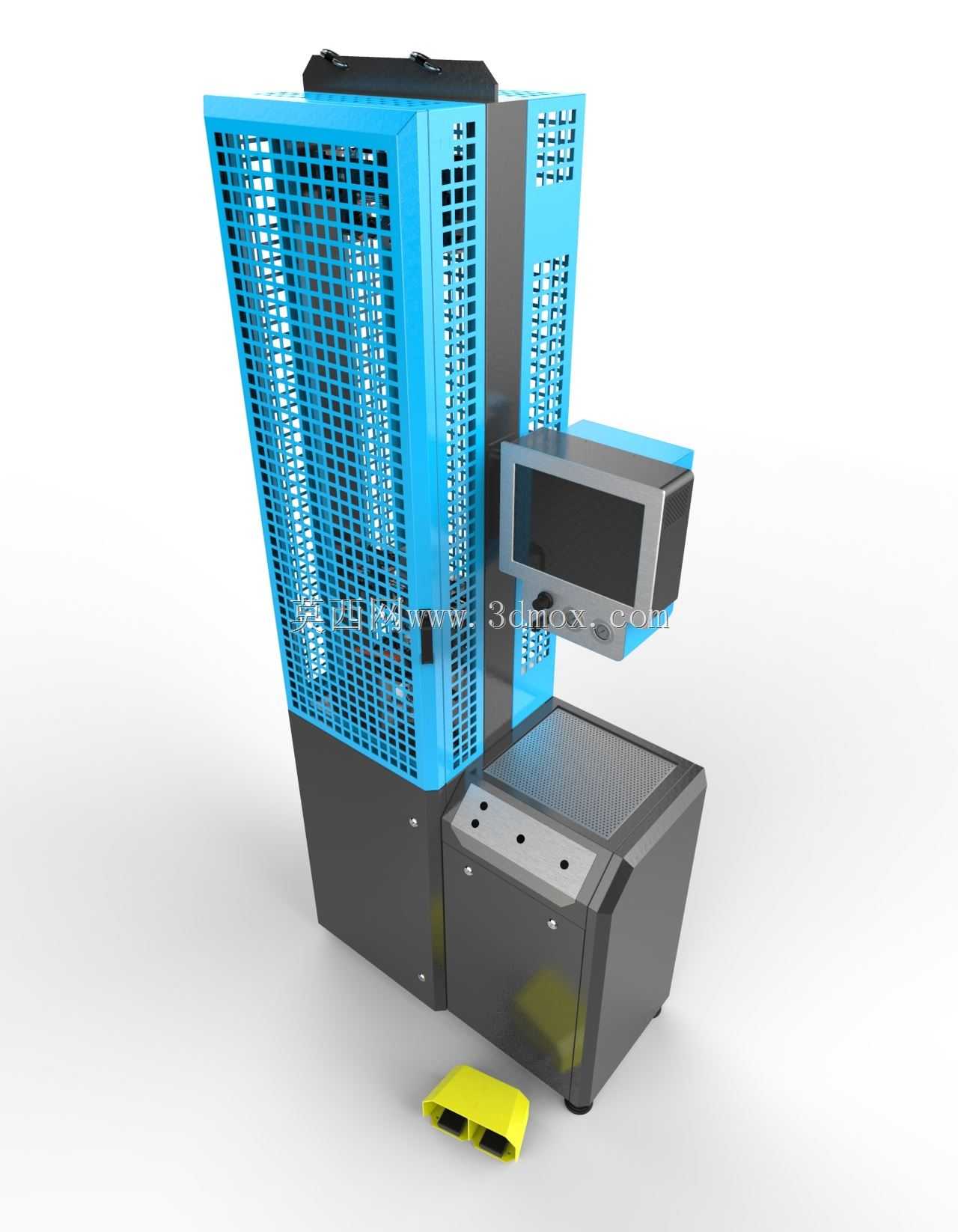

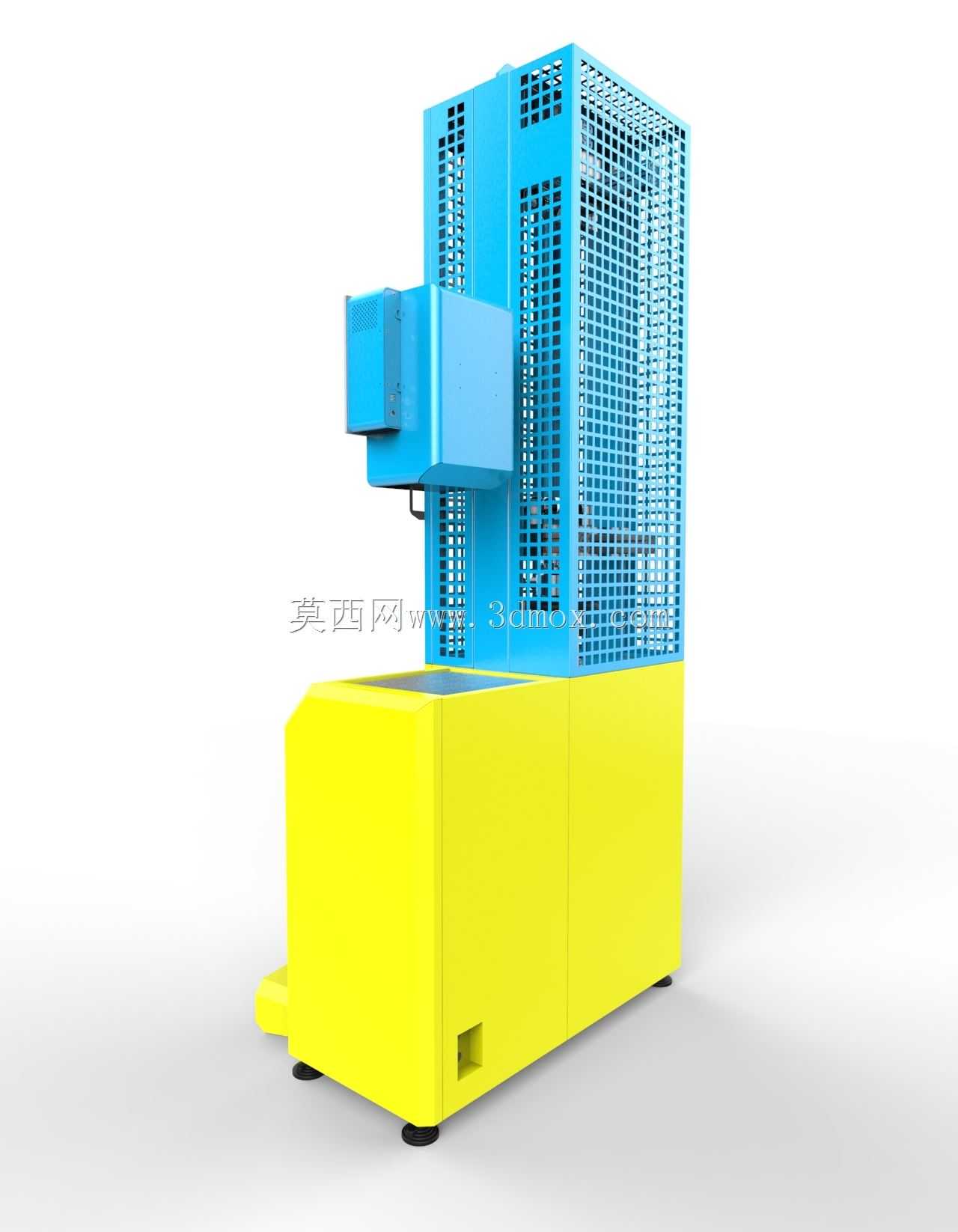

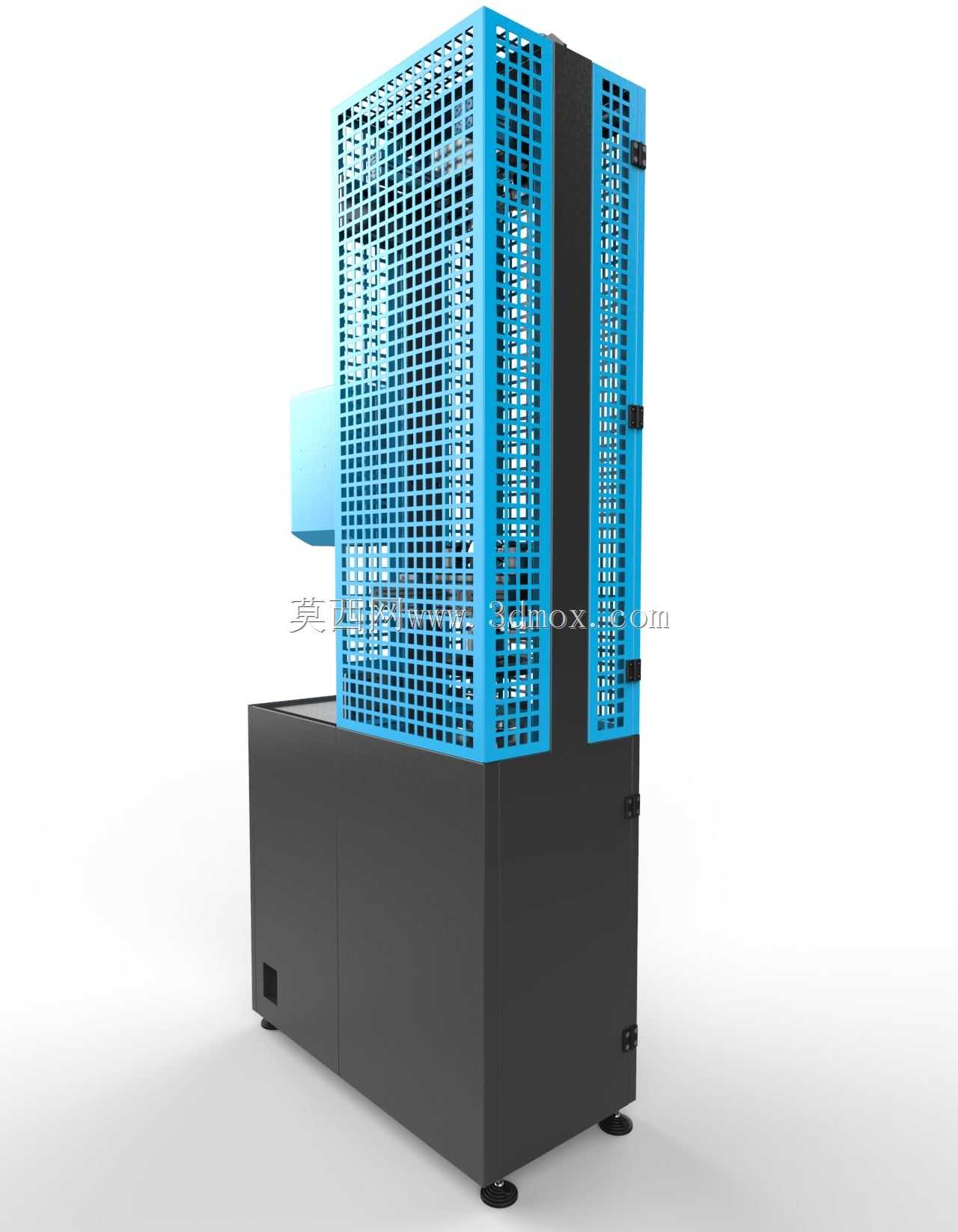

汽车减震器检测诊断台金属格栅主体结构

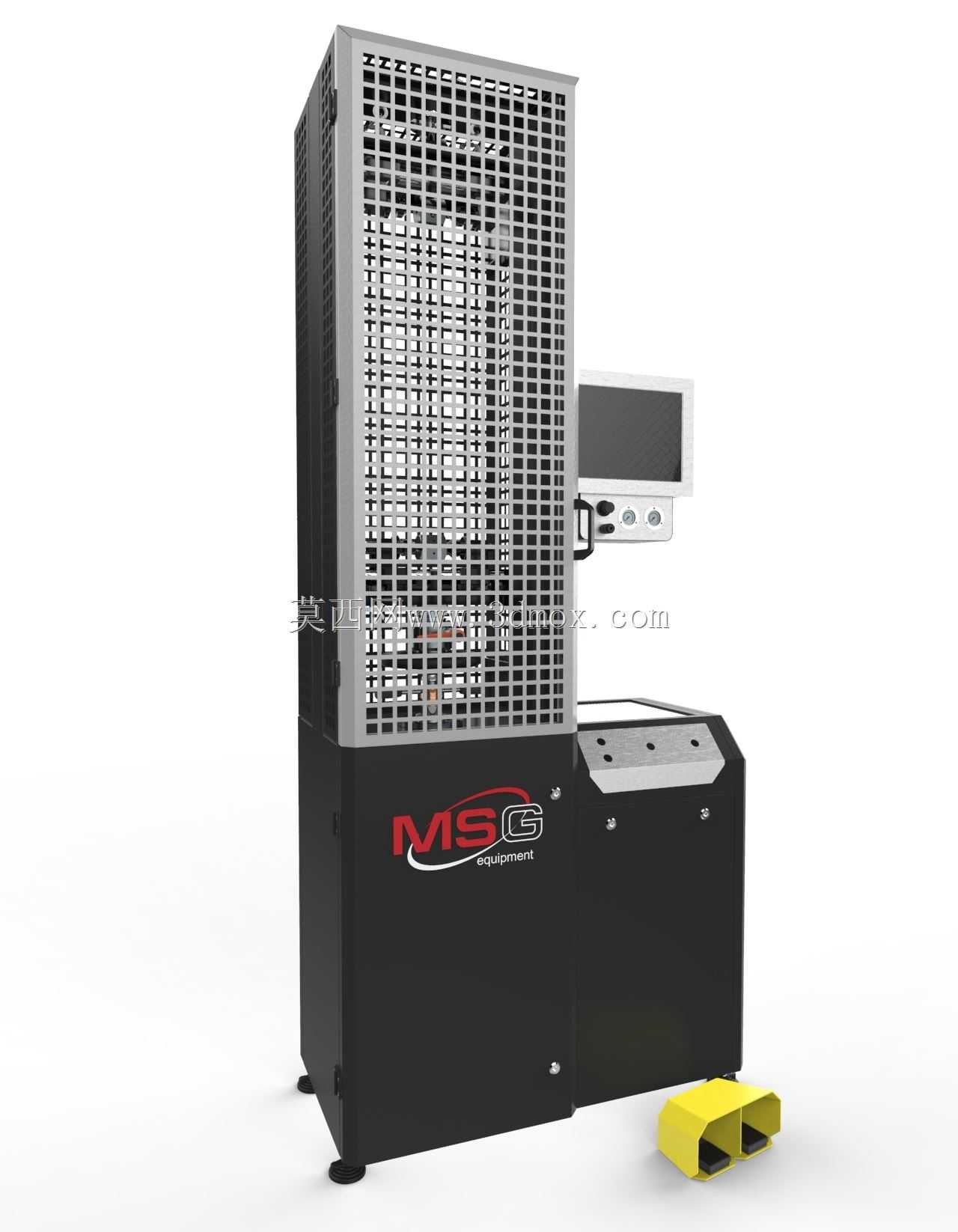

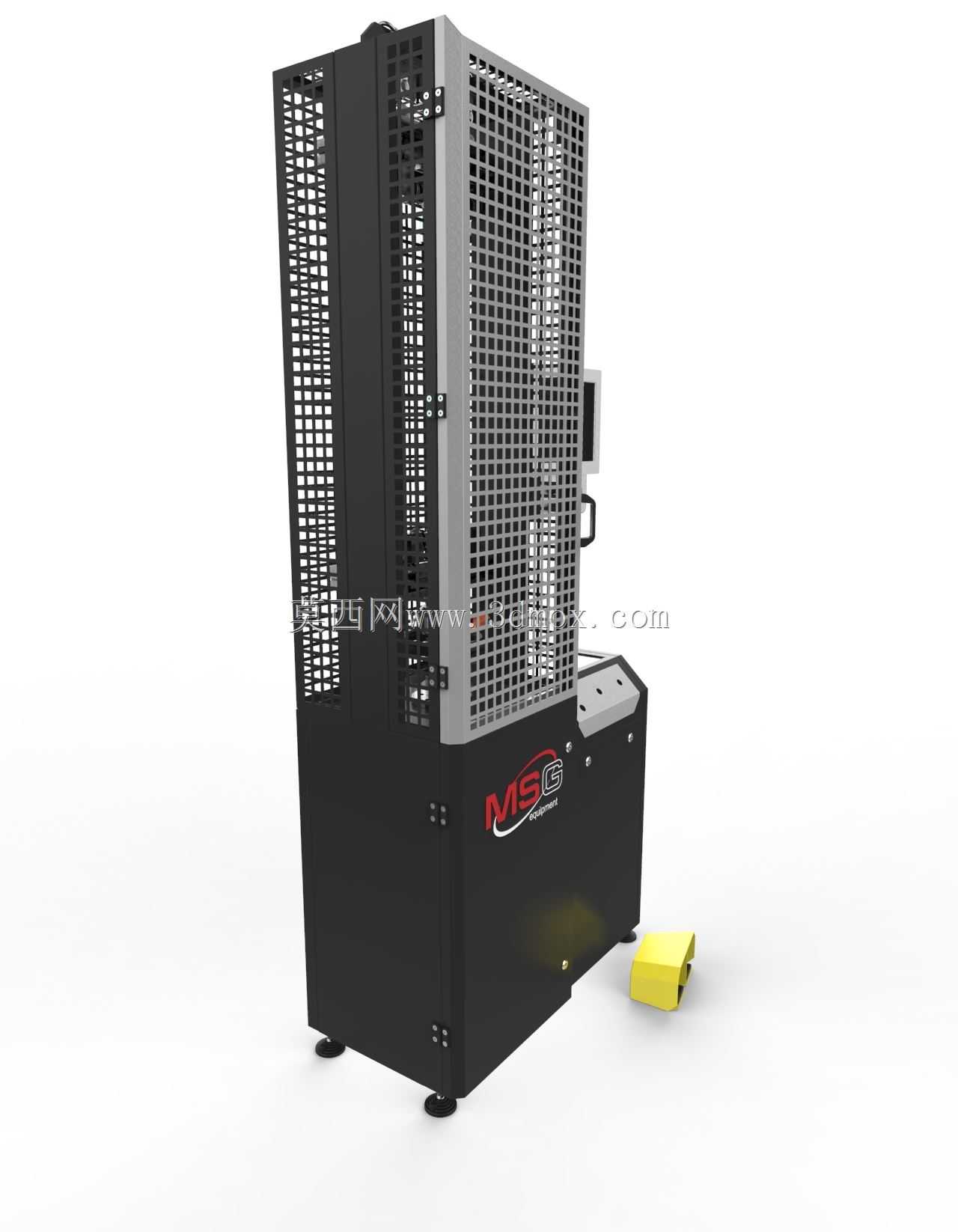

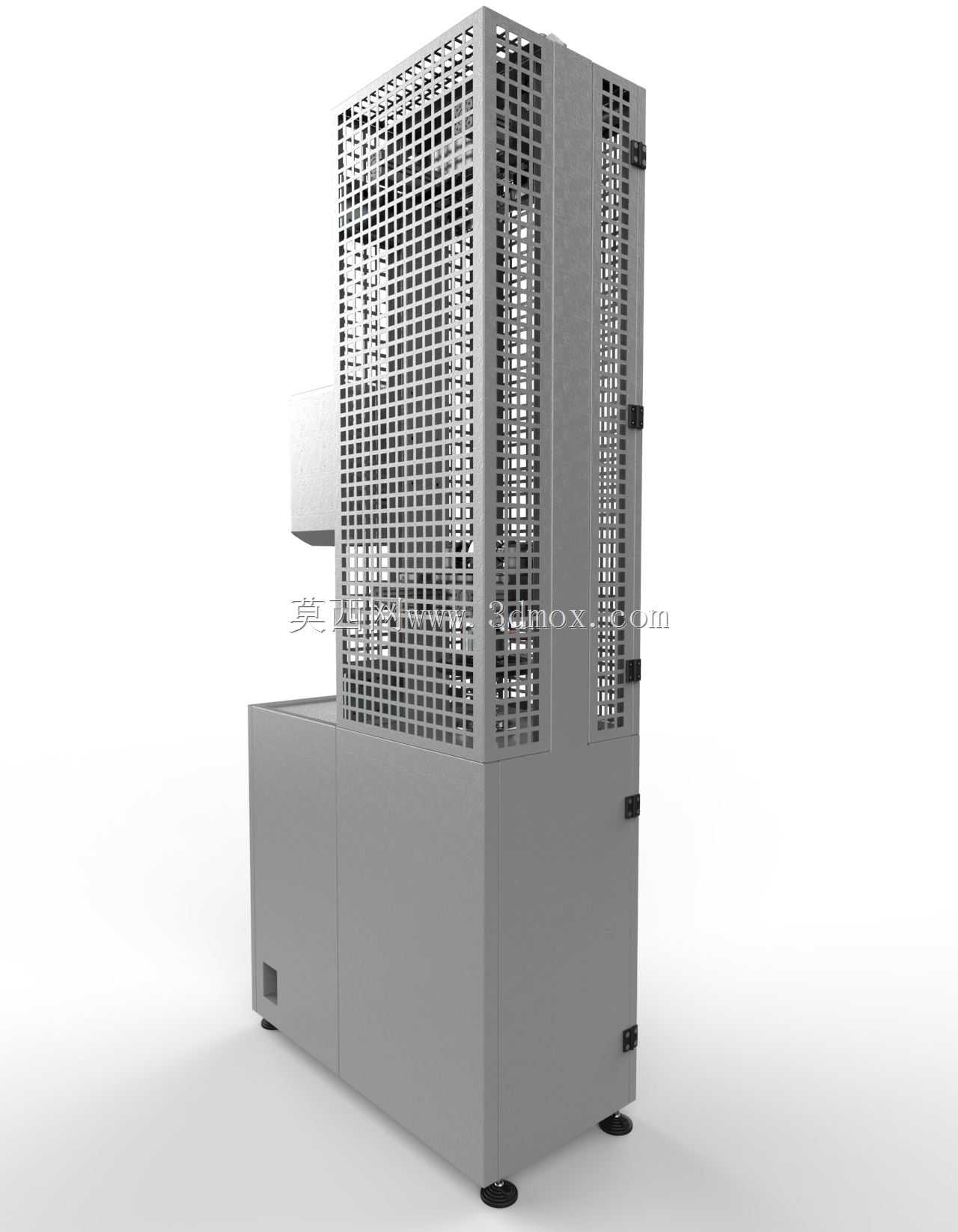

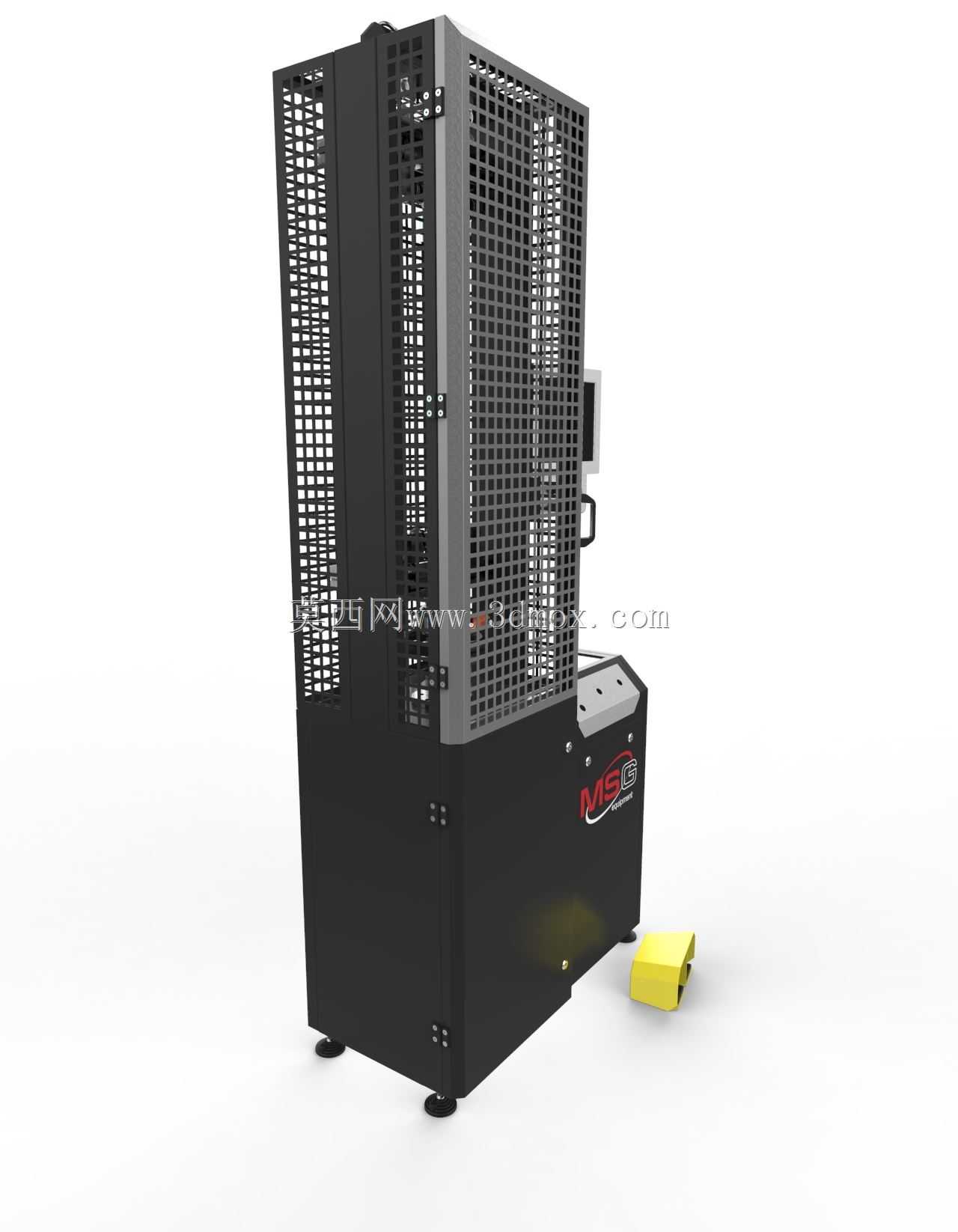

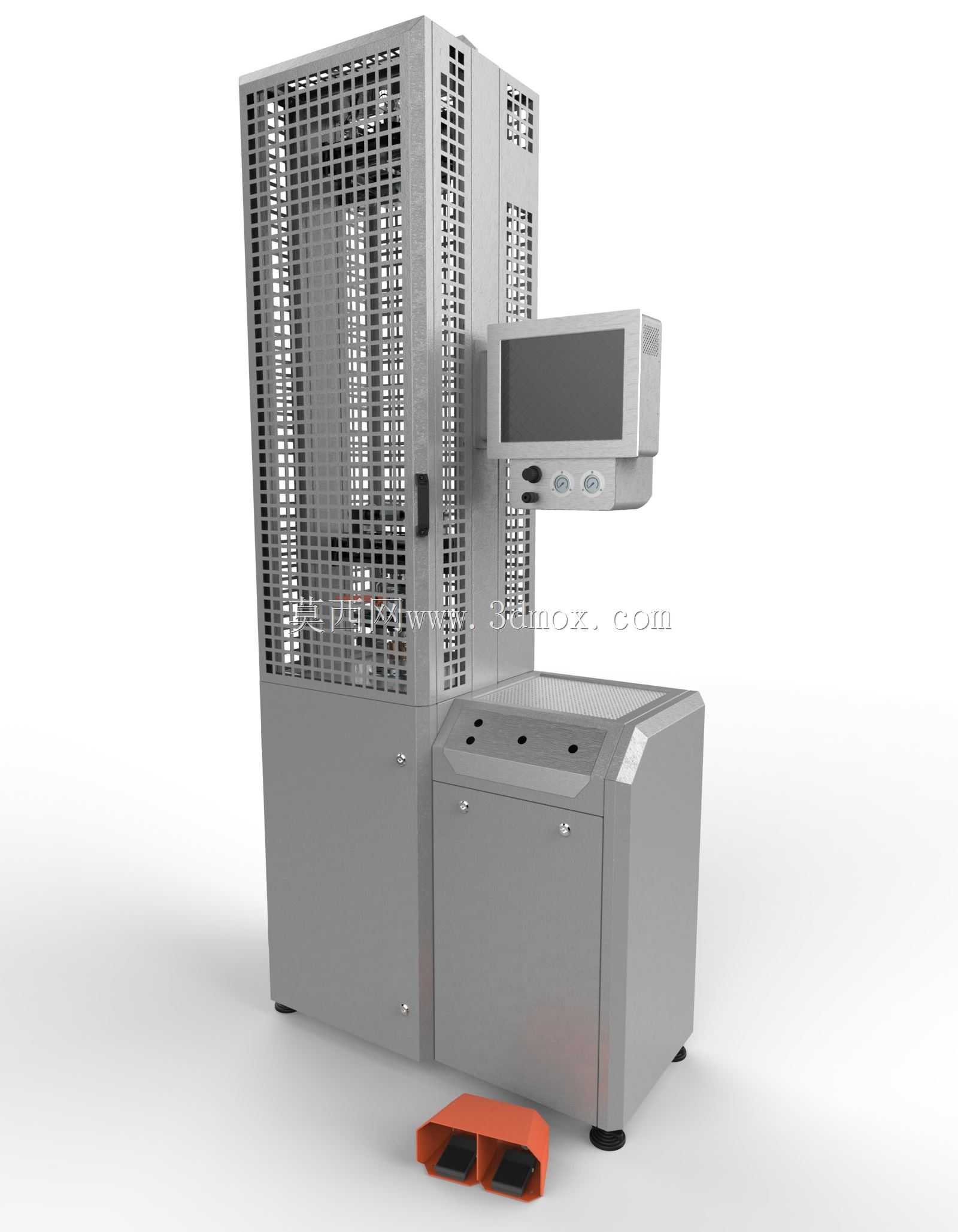

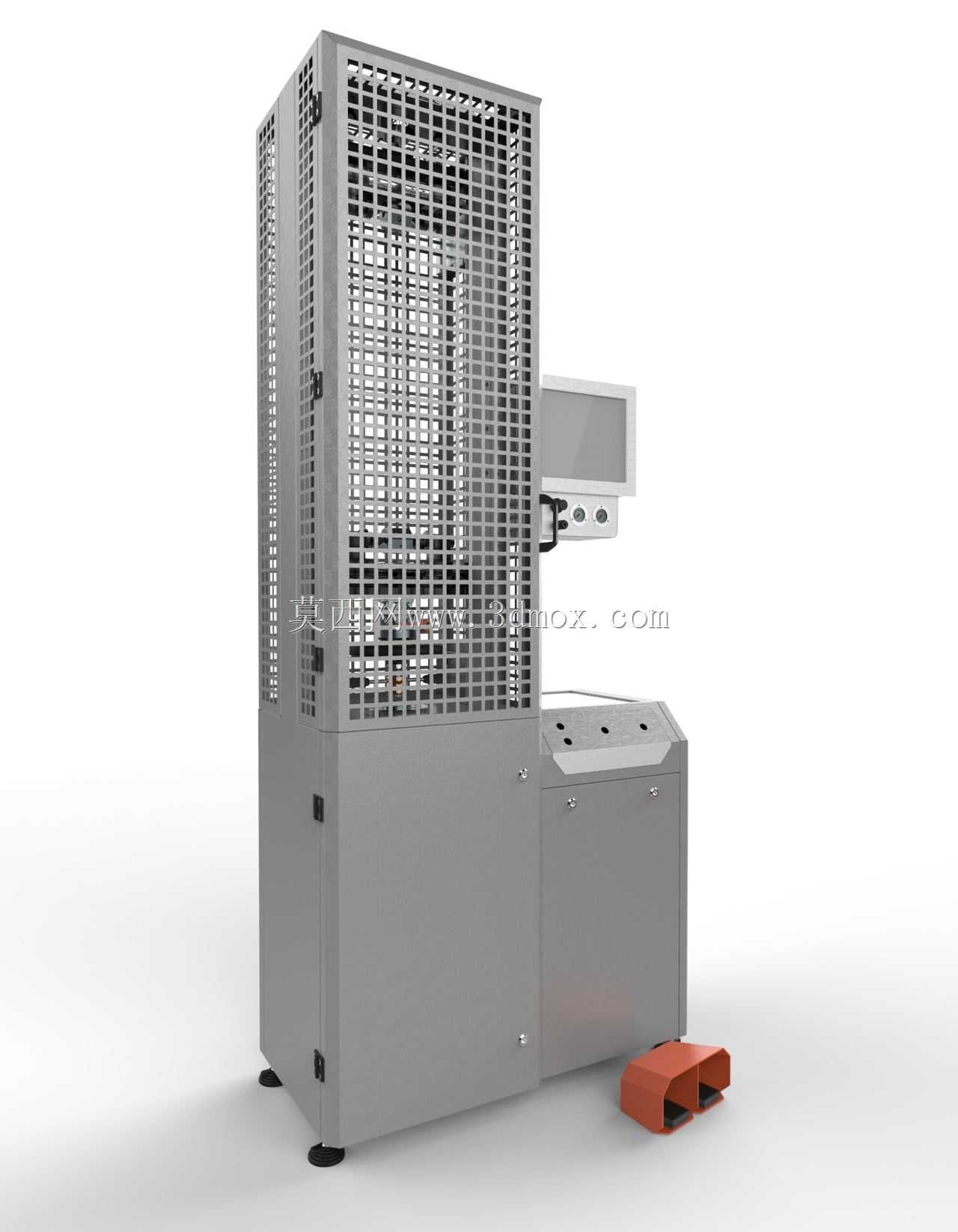

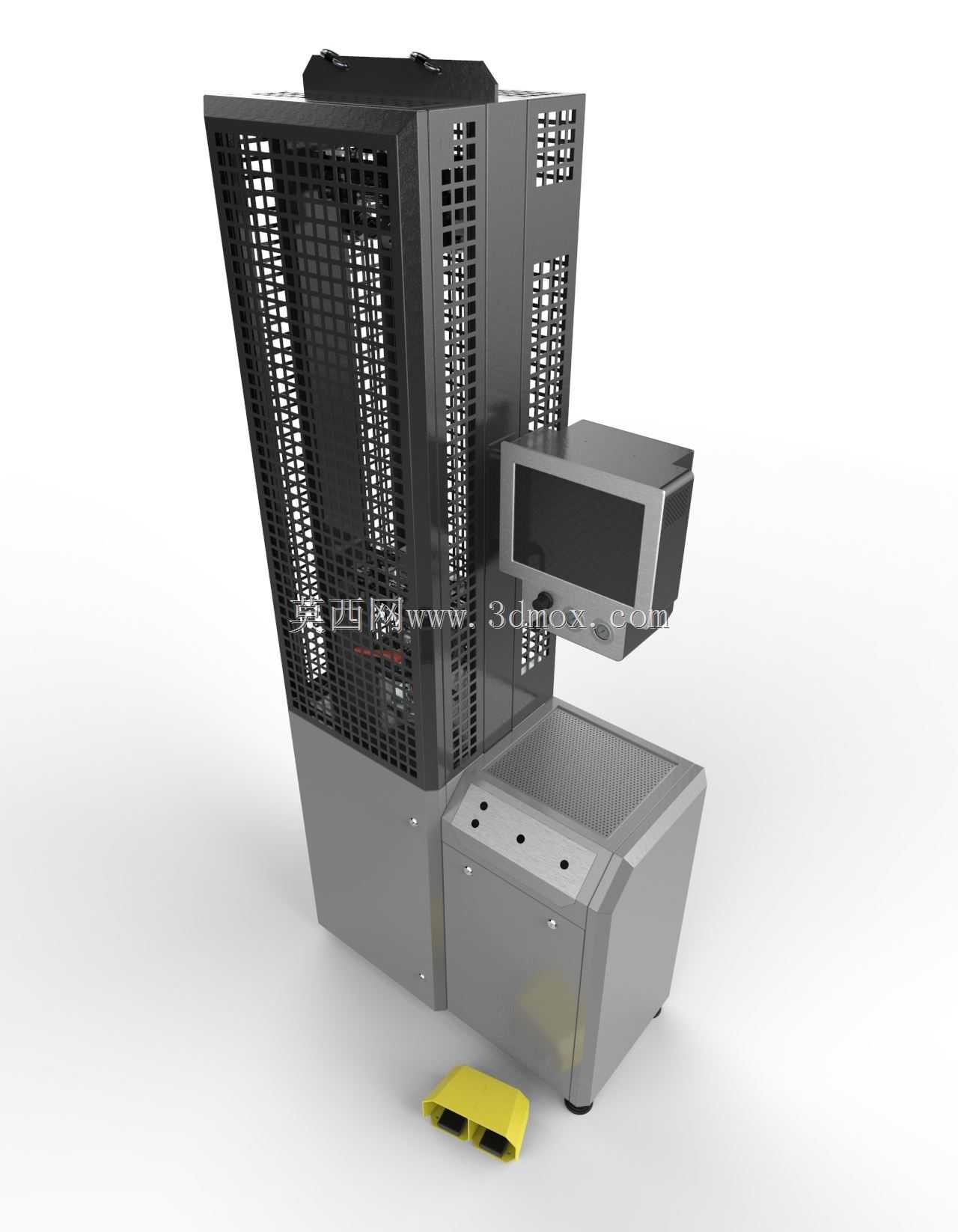

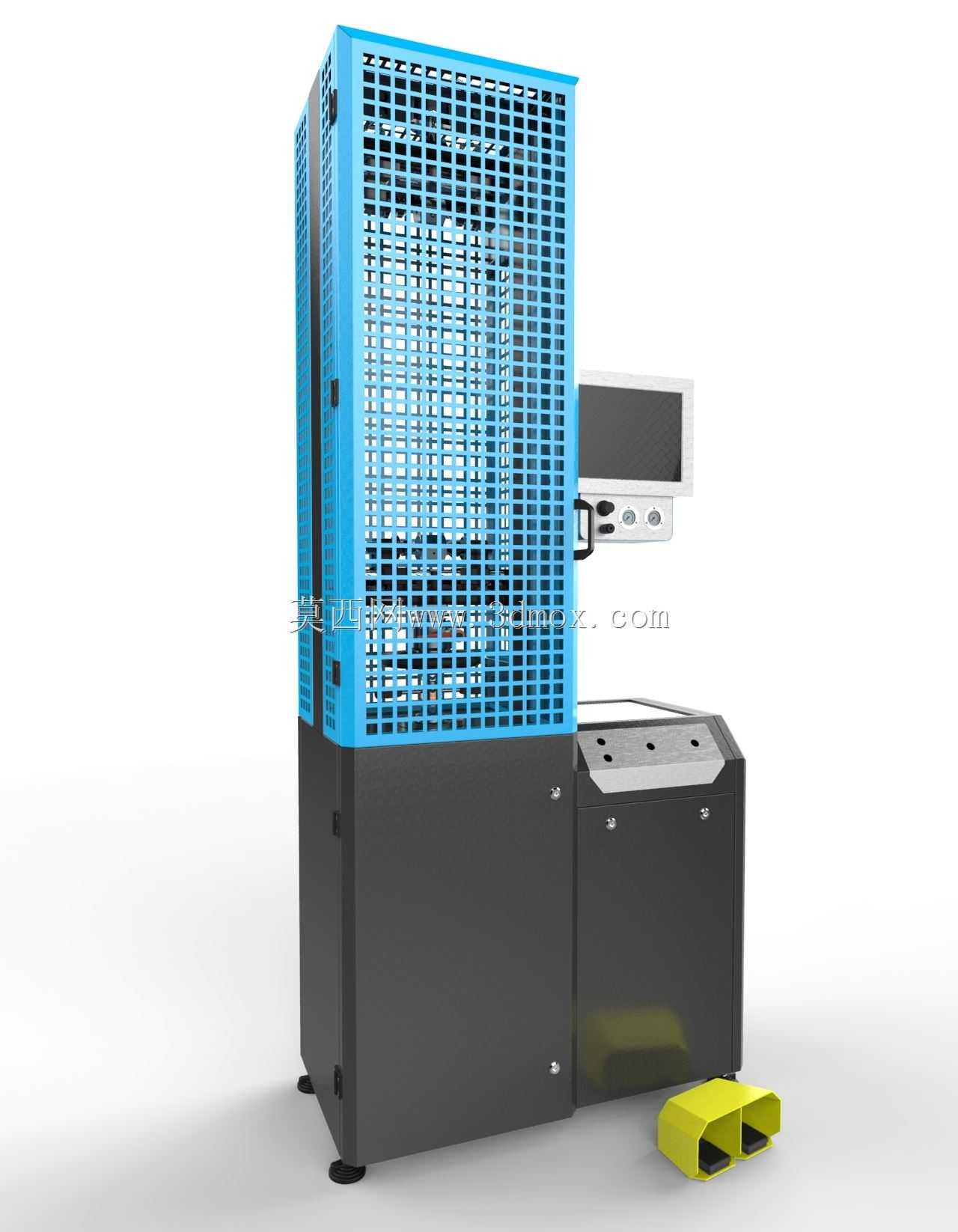

在汽车底盘零部件性能检测环节，减震器诊断台是完成减震器阻尼特性、异响故障、耐久性能核验的核心工装设备，本次呈现的主体结构是整套诊断台的承载与防护核心部件。从实际产线应用场景来看，该主体多布置在整车零部件质检区、减震器返修工位以及第三方汽车零部件检测实验室中，日常需要承载待检测的各型号乘用车辆、商用车辆减震器总成，同时承接检测过程中激振模块传递的往复载荷，还要兼顾设备运行时的安全防护需求，避免检测过程中零部件松脱飞出造成安全隐患。

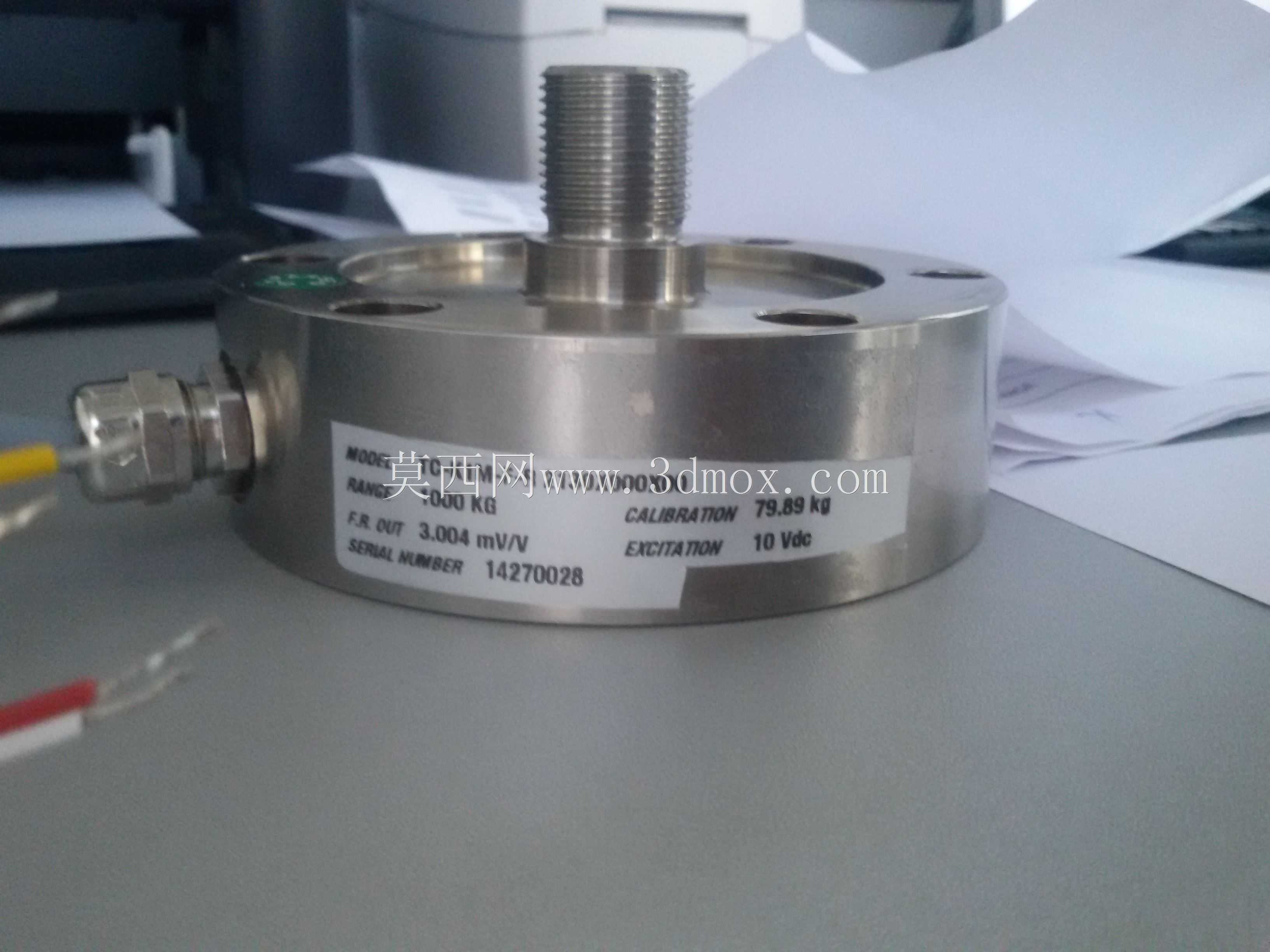

设计阶段首先考量的是载荷传递路径的合理性，主体采用方格镂空金属格栅结构，并非单纯为了减重，一方面格栅的镂空间隙可以快速排走检测过程中滴落的减震器油液、清洁残留水渍，避免积液造成金属构件锈蚀，另一方面方格结构的筋条纵横交错，能够将局部集中载荷快速分散到整个主体框架上，相比整板式承载结构，抗形变能力提升的同时，自重降低近四成，方便后续设备的移位与工位调整。格栅的筋条厚度、方格开孔尺寸经过多轮校核，既要保证日常放置减震器固定夹具、检测传感器时不会出现卡滞，也要避免工具、小尺寸紧固件从间隙掉落至设备内部的激振机构中，造成设备卡滞故障。

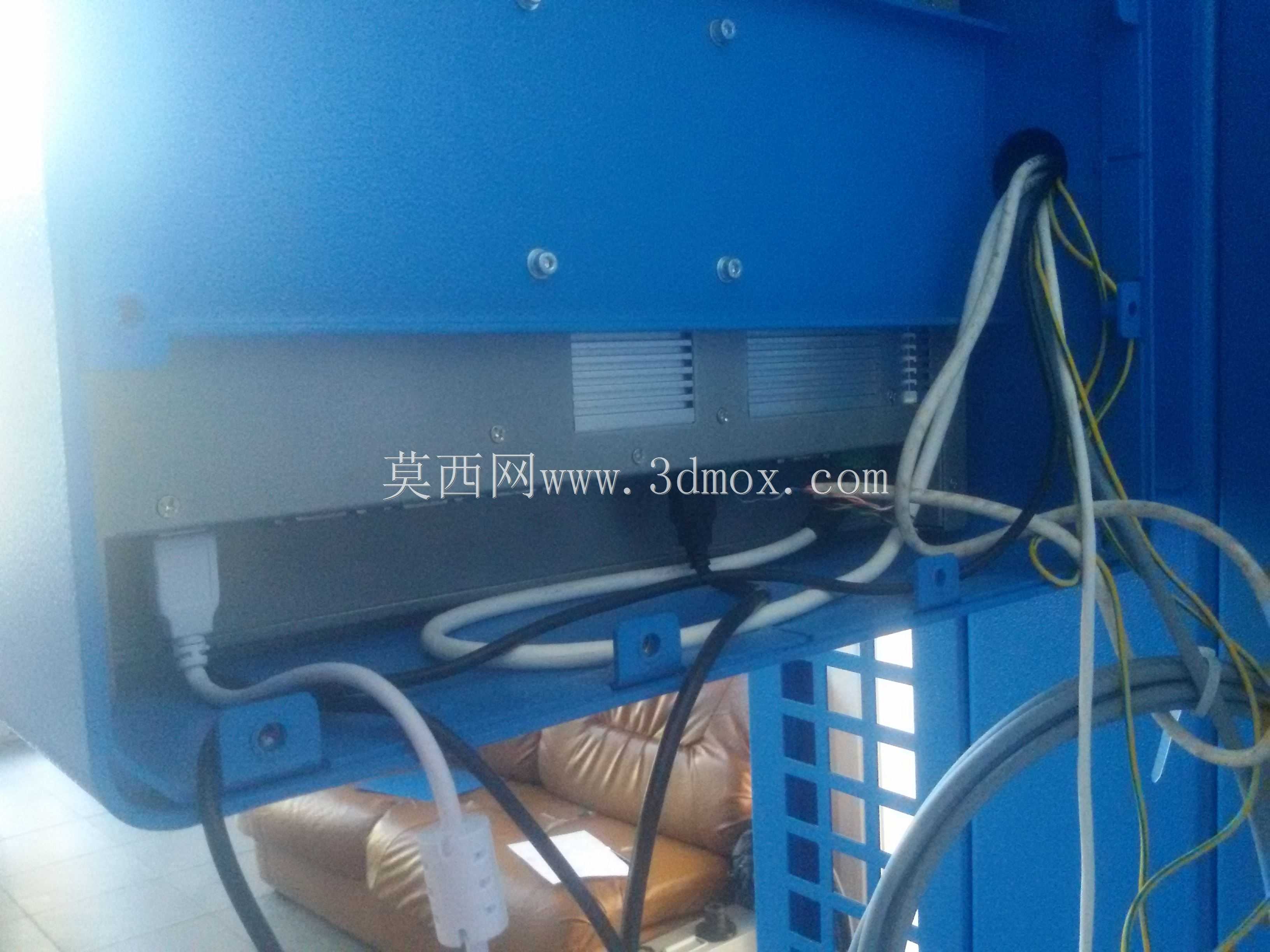

从安装边界来看，该主体结构的底部预留了与设备底架的螺栓连接孔位，孔位采用长圆孔设计，允许安装时存在±3mm的位置偏差，降低底架焊接加工的精度要求，减少现场装配的调整工作量。主体的侧边预留了防护网、操作按钮盒、检测线缆走线槽的安装位点，所有安装面都经过铣平处理，保证后续加装的附件不会出现安装倾斜、贴合不严的问题。格栅表面做了镀锌钝化处理，应对检测车间常见的油污、潮湿环境，延长构件的使用寿命，表面没有突出的毛刺、焊渣，避免操作人员取放工件时被划伤。

实际使用过程中，该主体结构的平面度控制在每米1mm以内，保证放置在上面的减震器装夹工装不会出现倾斜，确保检测时激振力的施加方向与减震器轴向完全重合，避免因安装面倾斜造成检测数据偏差，影响减震器性能判定结果。结构的边角处都做了圆弧过渡处理，没有尖锐的直角，减少工位操作人员磕碰受伤的风险。格栅下方预留了足够的走线与排屑空间，日常维护时可以直接通过镂空间隙观察底部激振机构的运行状态，不需要频繁拆卸主体结构，降低设备日常维护的工作量。针对不同型号减震器的检测需求，该主体的格栅结构可以直接适配不同规格的快速装夹夹具，不需要额外打孔改造，能够兼容市面上绝大多数乘用车型的筒式减震器、减震支柱总成的检测装夹需求，大幅提升整套诊断台的通用适配能力。
