机械加工用带定位槽焊接工装基座结构

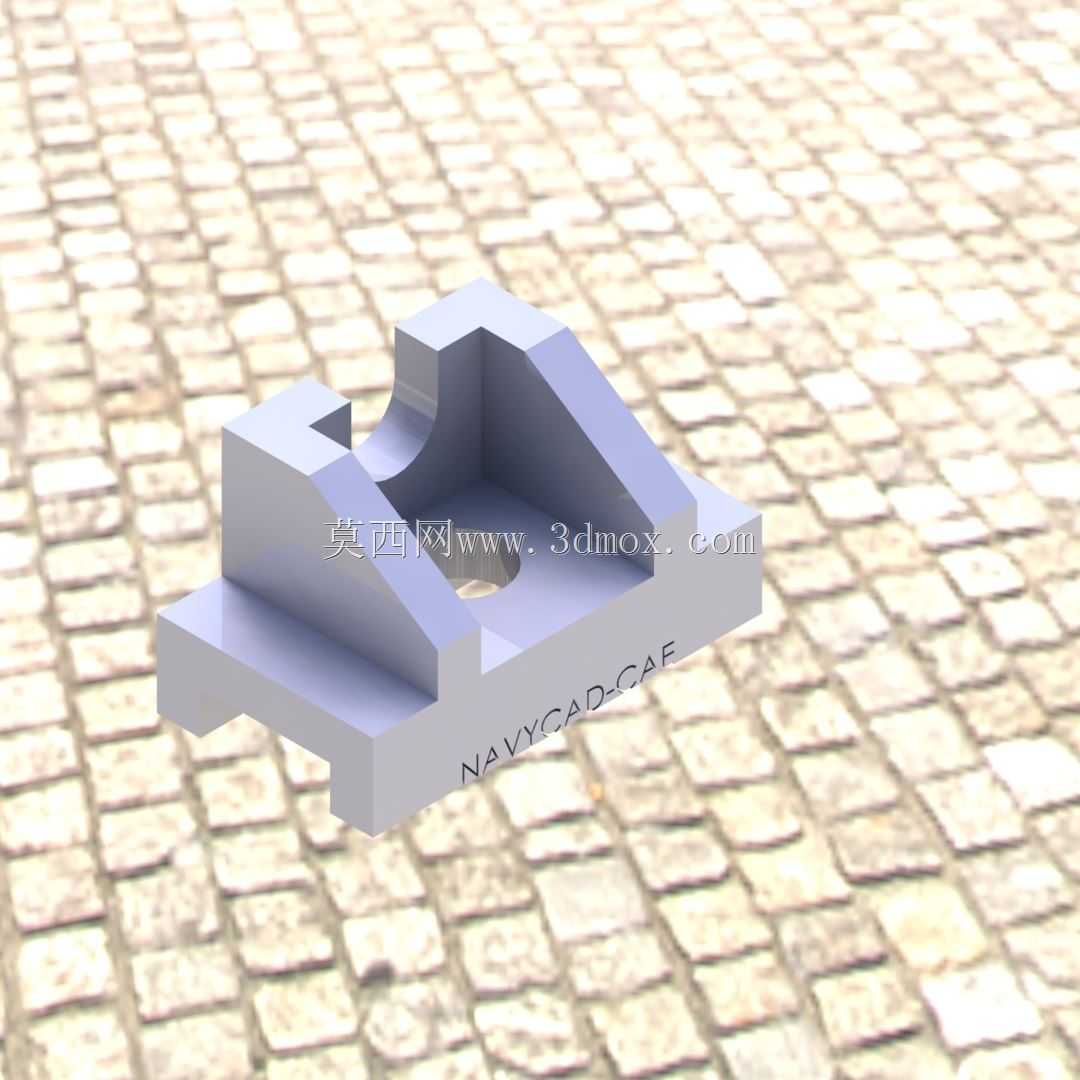

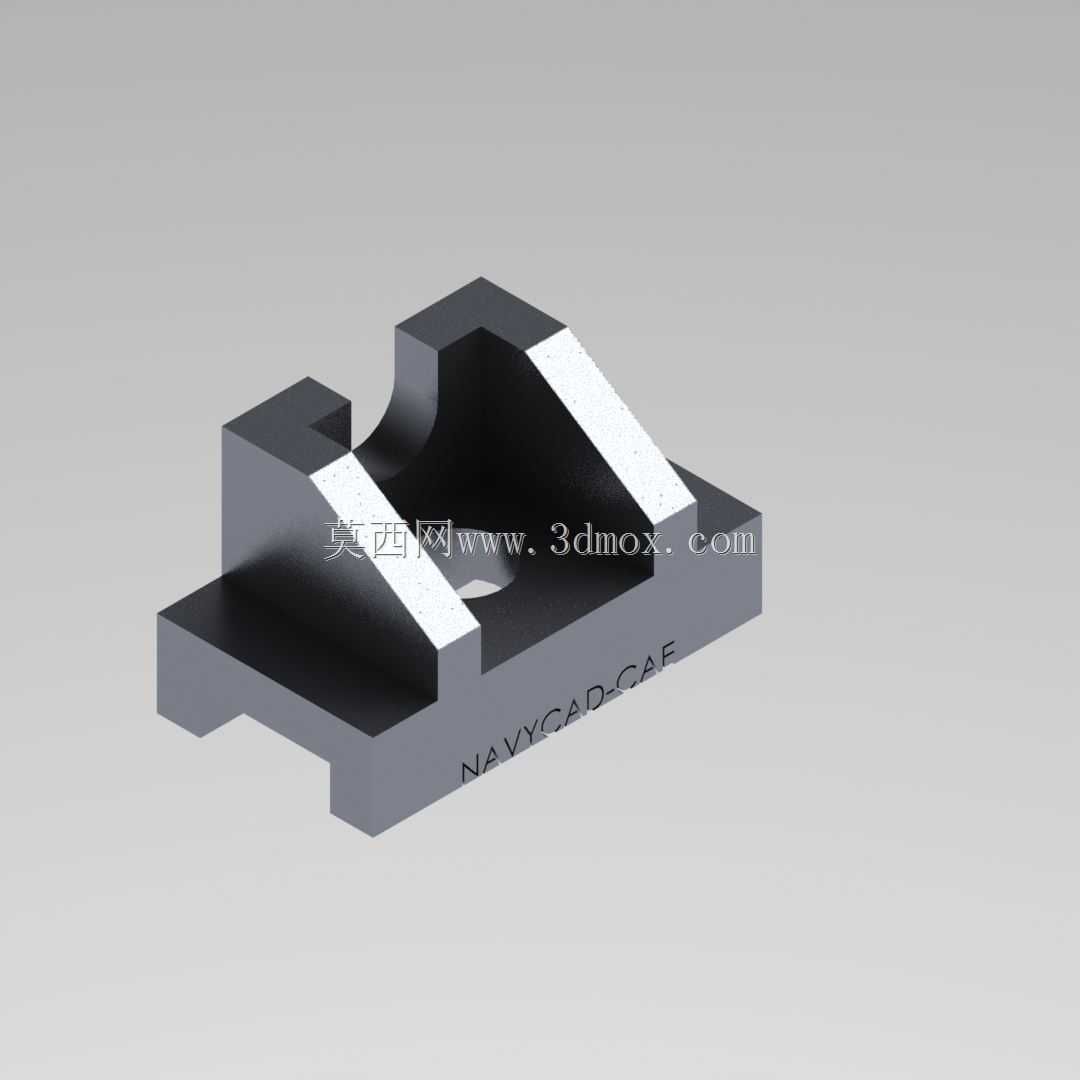

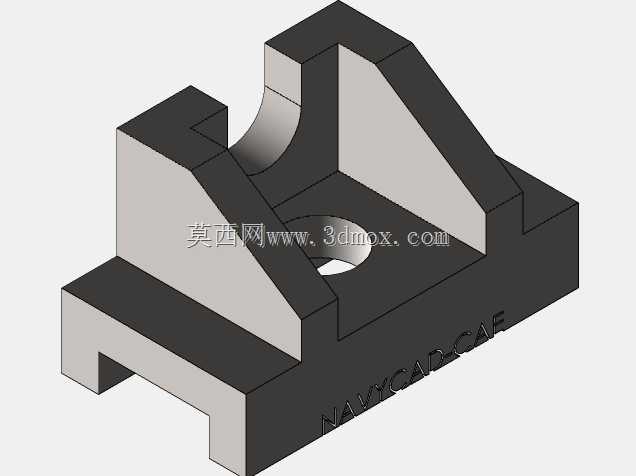

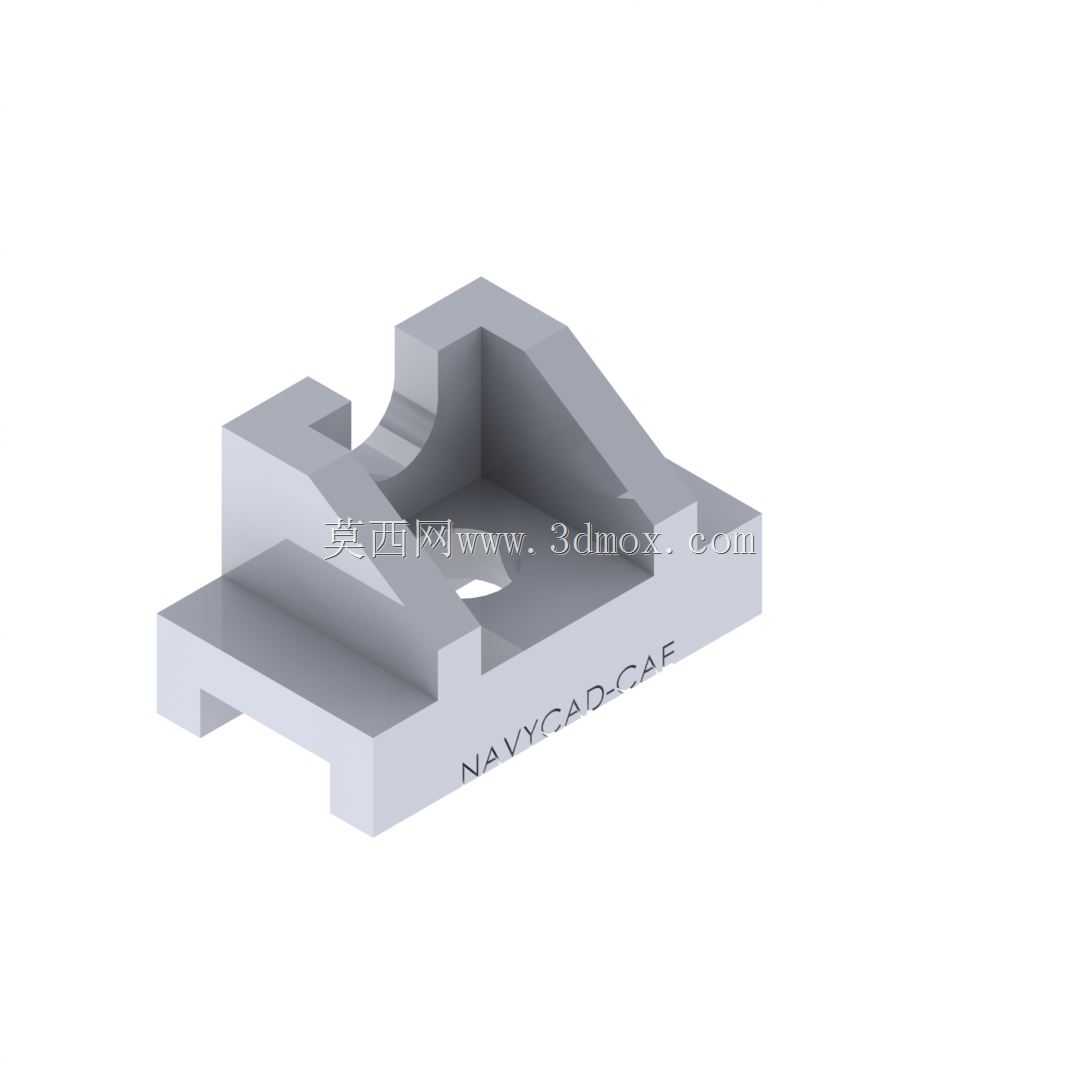

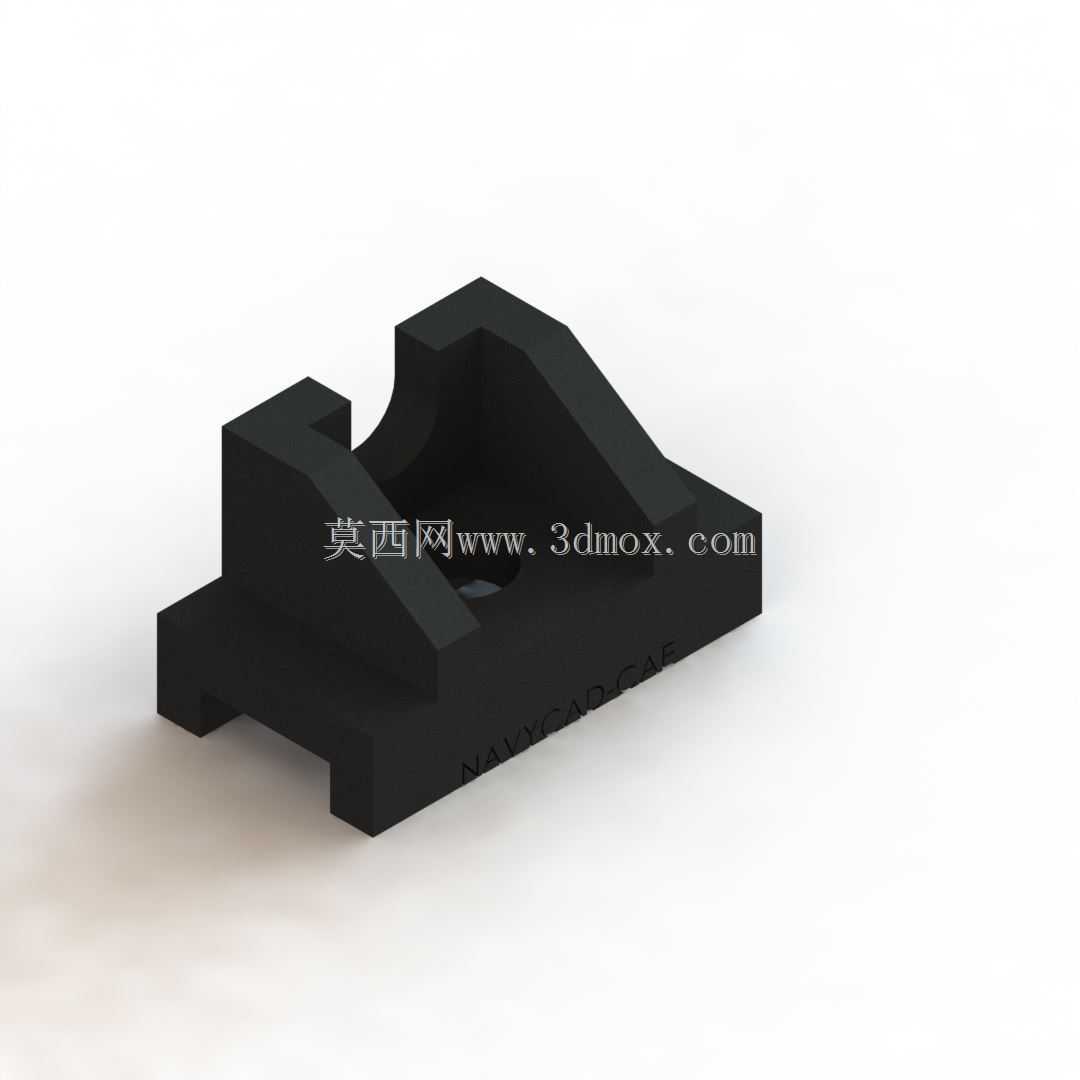

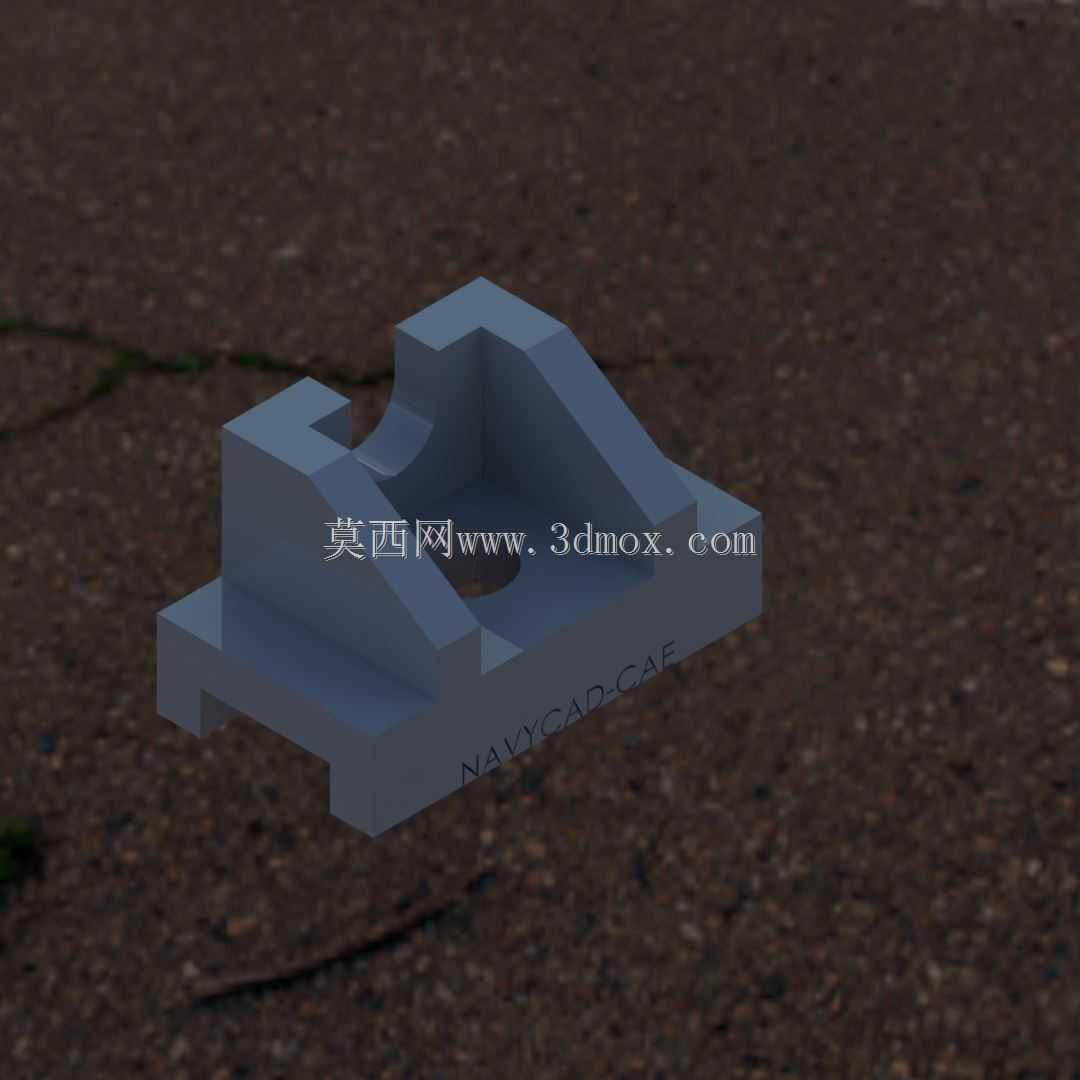

在中小批量结构件焊接加工场景中，这类带双侧斜向定位面的基座类工装，主要承担焊件快速定位、装夹受力承载的核心作用，区别于通用焊接平台的平面支撑属性，该结构通过一体化铸造成型后经铣削精加工的定位特征，能省去每次焊接前的划线找正步骤，适配特定轮廓异形结构件的组焊工序。从实际使用场景来看，这类工装基座多布置在车间焊接工位的固定工作台面上，底部的凸台结构可直接嵌入工作台T型槽内完成初步定位，无需额外加工连接孔位即可快速完成工位布设，适配小批量多批次的柔性生产需求，当更换同系列不同规格焊件时，仅需更换上部的快换压块即可完成工装切换，大幅缩短产线换型的准备时间。结构设计上，基座中部的内凹弧形避让槽，主要为焊枪预留操作空间，避免焊接过程中焊枪与工装发生干涉，同时该槽体可承接焊接过程中飞溅的焊渣，减少焊渣在定位面的堆积，降低日常清理的工作量；双侧斜向布置的白色耐磨贴片为可拆卸结构，采用高硬度耐磨钢材制作，通过沉头螺钉固定在基座斜面上，直接与焊件定位面接触，长期使用出现磨损后可单独更换，无需整体报废基座，有效降低工装的长期使用成本。基座侧面刻印的标识线为定位基准线，与焊件上的工艺凸台对齐即可确认装夹到位，无需借助百分表等测量工具反复校准，一线操作工人可快速完成装夹判断，减少对操作人员技能等级的依赖。基座底部的阶梯式结构可适配不同高度的支撑垫块，当焊接不同高度的焊件时，可通过增减垫块调整基座整体高度，匹配焊枪的最佳操作角度，同时底部的镂空结构可减少基座整体重量，单人即可完成工位间的搬运转移，无需借助起重设备。从受力角度分析，该基座的壁厚分布经过针对性优化，定位受力区域壁厚加大，非受力区域做减薄处理，在保证整体刚性满足焊接装夹受力要求的前提下，尽可能降低材料消耗，长期承受焊接压紧力时不会出现变形偏移，保证焊件的组焊尺寸精度。日常使用中，仅需定期清理定位面的焊渣残留、检查耐磨贴片的磨损量即可，无需复杂的维护保养，适配车间多粉尘、多焊渣的恶劣作业环境。
