机用精密虎钳夹紧结构三维设计

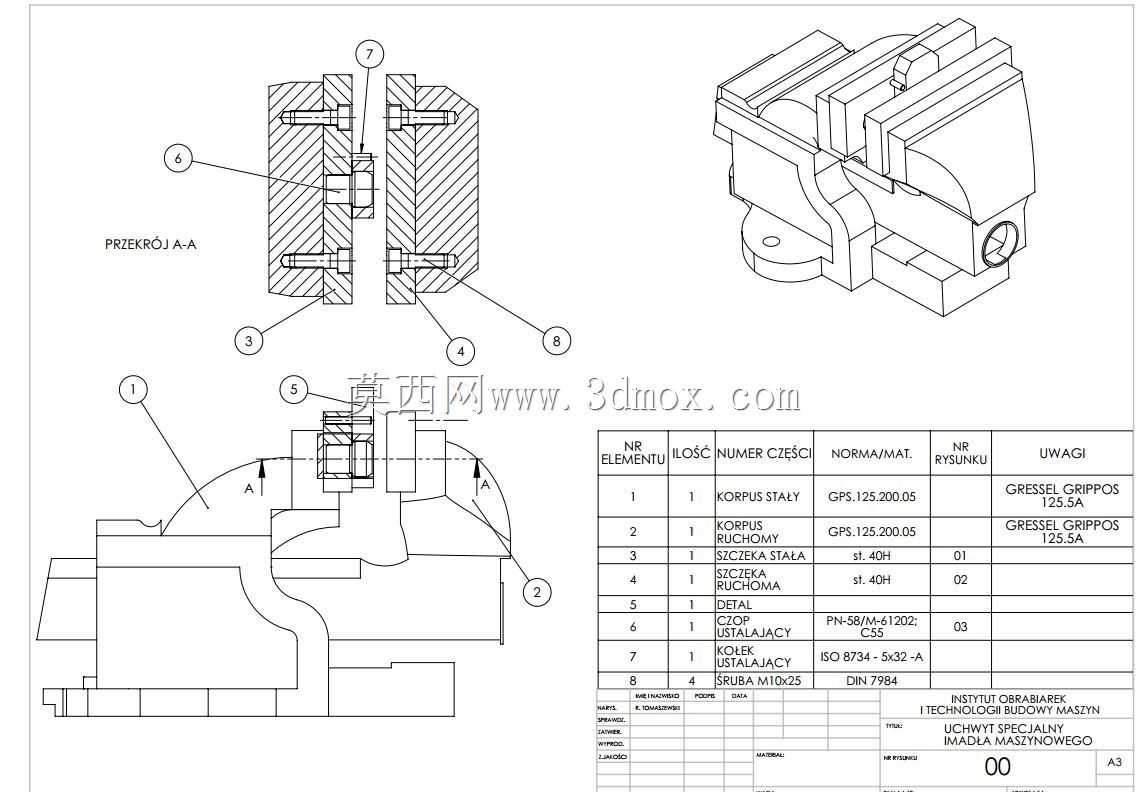

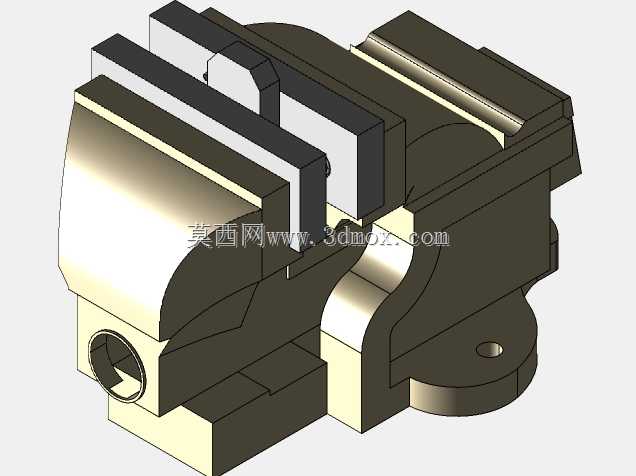

这套虎钳结构的核心价值，在于为铣削、钻削、精密磨削工序提供稳定的工件夹持基准，在立式加工中心、数控铣床、普通台钻的作业场景中都能适配，既可以装夹规则的方块毛坯，也能配合软爪、平行垫铁完成异形件的定位夹紧，是车间单件小批量加工与工装工位最常用的夹持单元。从结构拆解来看，固定钳体与活动钳身通过导轨副形成滑动配合，丝杠传动副带动活动钳身沿钳体导轨做直线进给，丝杠末端的限位结构既可以防止行程脱出，也能保证夹紧力的轴向传递路径直接作用在工件夹持面上。设计过程中优先考虑了夹持刚性，固定钳身的底部做了加宽安装座，安装孔位的跨距经过匹配，能够直接适配标准机床T型槽的间距，安装时只需通过T型螺栓将钳体锁紧在机床工作台上，就能保证钳口定位面与机床进给方向的平行度。活动钳身的导轨接触面采用了贴合面配刮的设计思路，建模时预留了合理的配合间隙，既保证滑动顺畅无卡滞，又能在夹紧受力时抵消侧向倾覆力矩，避免工件在切削力作用下出现抬头或偏移。钳口部位做了可更换式设计，硬钳口面加工有防滑齿纹，用于装夹毛坯面；更换光面钳口后可夹持已加工表面，避免夹伤工件精度面。从安装边界来看，整体结构的长宽高比例紧凑，底部安装面的平面度作为整个夹具的基准面，建模时将其设为装配原点，方便用户直接对接自己的机床工作台坐标系。丝杠采用梯形螺纹传动，具备自锁特性，夹紧后不会因为切削振动出现松脱，传动行程覆盖常规中小型工件的夹持范围，钳口打开高度也预留了足够的装夹空间。整套结构的零件拆分逻辑完全按照实际加工与装配工艺设定，每个零件的特征都对应可加工的工艺路线，没有出现无法落地的异形结构。在进行三维建模时，各配合面的公差配合关系都在结构中有所体现，比如导轨面的间隙配合、丝杠与螺母的传动配合、销钉的定位配合，都符合机械工装的实际装配要求。在实际选型使用中，这类虎钳不仅可以单独使用，也可以多台并排安装在工作台上完成多工件同步装夹，大幅提升批量加工的装夹效率。其受力路径从工件夹持面传递到活动钳身，再通过丝杠传递到固定钳体，最终分散到底部安装座与机床工作台，整个传力路径没有薄弱的悬臂结构，能够承受较大的铣削侧向力。
