快速换刀系统加工中心主轴刀柄结构

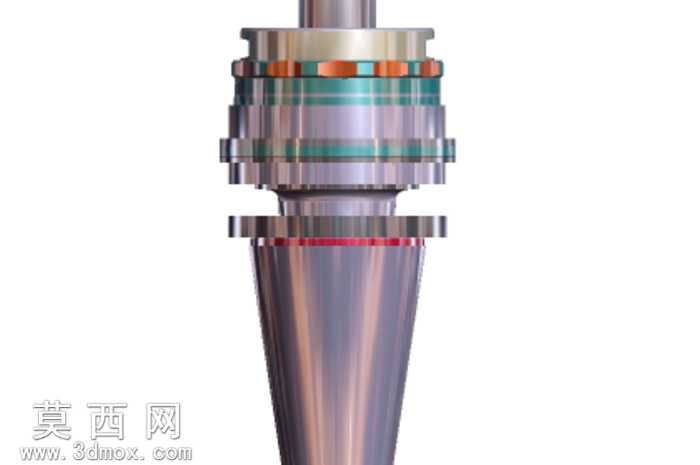

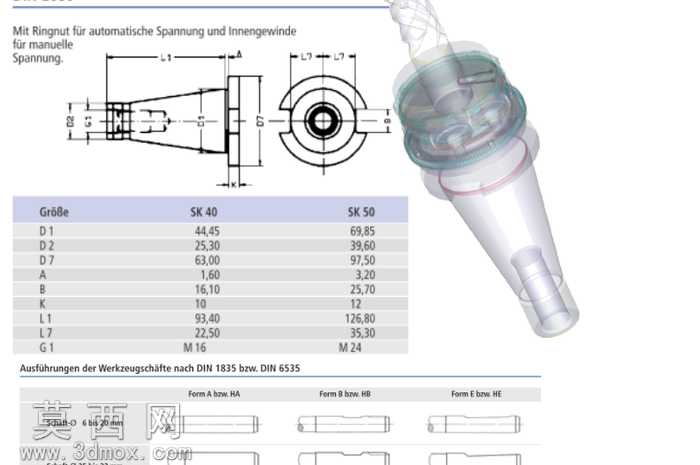

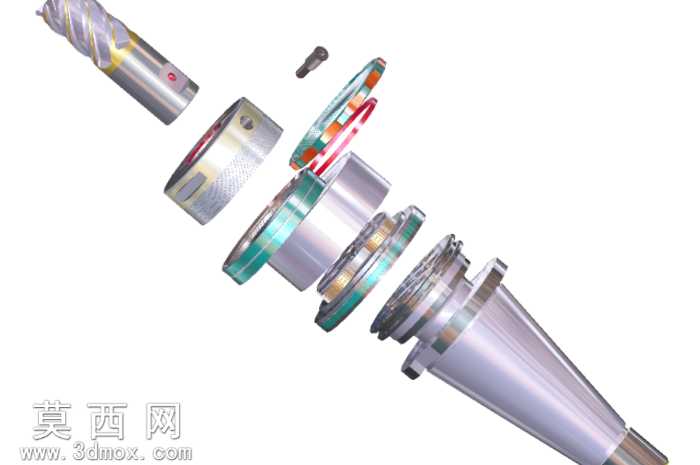

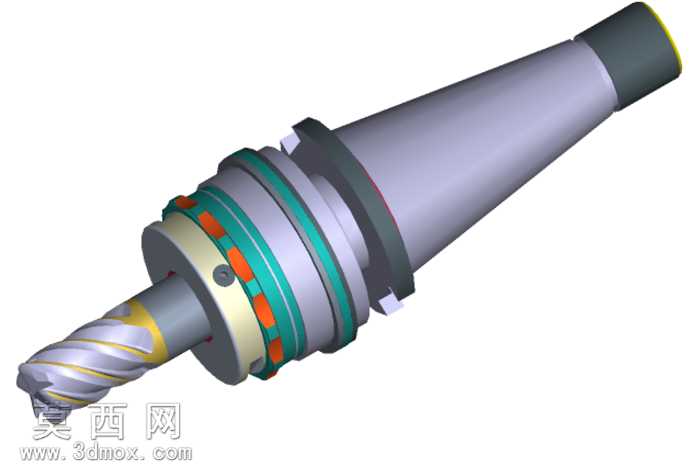

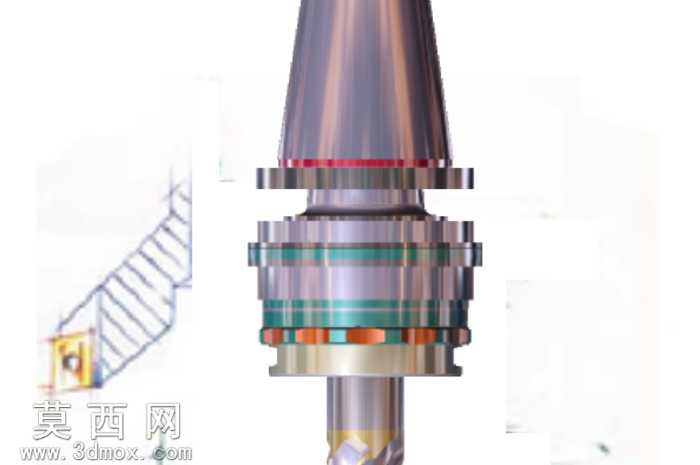

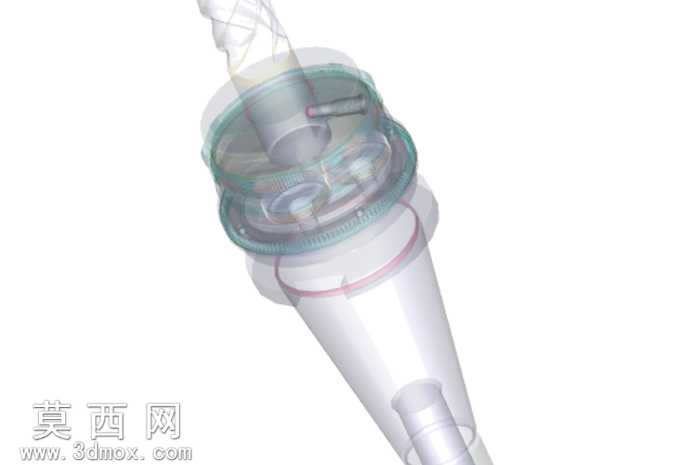

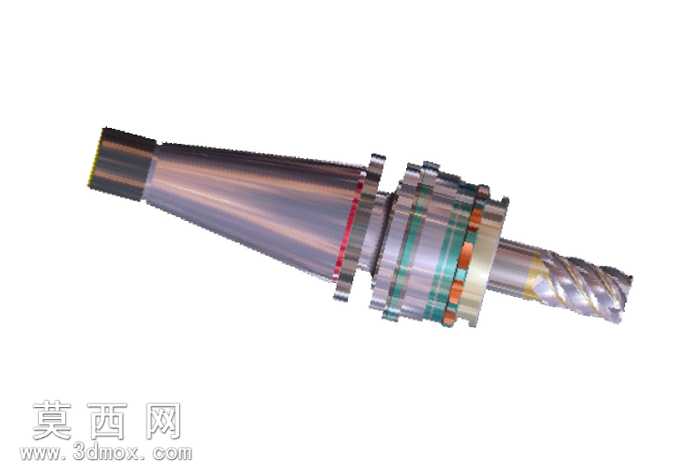

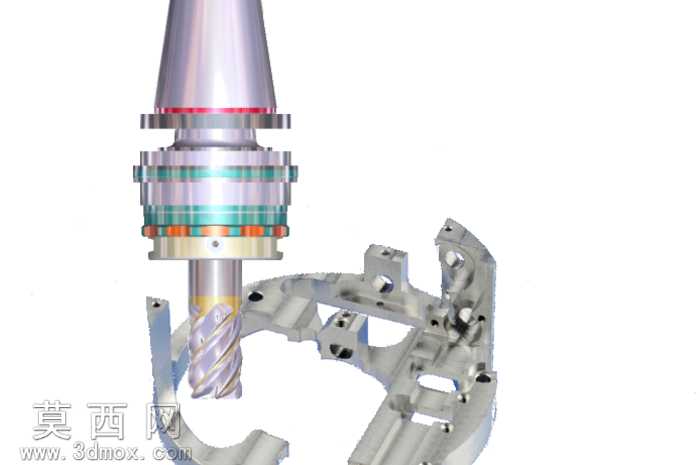

本作品为适配加工中心快速更改系统的工具轴三维建模成果，建模过程中严格遵循机床主轴与刀具装夹的通用工业标准，对锥柄定位段、锁紧卡槽、冷却环槽、刀具装夹端等核心结构进行1:1比例还原，保证各装配尺寸的公差预留符合实际加工装配要求。建模阶段优先采用参数化特征构建方式，先完成主轴锥面的基准曲面搭建，依次叠加周向分布的锁紧钢珠定位槽、环形冷却通道、动平衡修正环、端面定位销孔等细节结构，所有倒角、退刀槽、密封槽的尺寸均参考通用BT类刀柄的行业规范设置，避免出现结构干涉或装配错位的问题。材质渲染阶段针对不同部件的实际材质进行区分设置：主轴锥柄部分采用抛光高速钢材质，调整金属粗糙度参数模拟硬质合金表面的冷金属光泽，还原磨削加工后的细腻反光效果；锁紧环与调节套部分采用合金结构钢材质，添加表面镀镍的轻微磨砂质感，区分不同功能部件的视觉层次；密封胶圈部分采用丁腈橡胶材质，调整漫反射参数还原橡胶的哑光质感，同时添加轻微的使用磨损痕迹提升模型真实感；冷却通道标识环采用彩色阳极氧化铝材质，通过高饱和度的金属色区分油路、气路的不同通道位置，符合实际工业产品的标识规范。结构设计上重点还原快速换刀系统的装夹逻辑，清晰展示拉钉锁紧、钢珠卡紧、端面定位的多重装夹结构，可直观呈现刀具锁紧状态下各部件的配合关系，同时预留了刀具安装位的标准接口，可适配不同规格的铣削刀具装夹演示。模型整体经过装配干涉检查，所有活动部件的运动行程符合实际换刀动作逻辑，可用于机床换刀机构的原理演示、工装夹具设计参考、加工工艺教学等场景，渲染输出的效果图搭配线框结构展示，可同时呈现外观质感与内部结构布局，清晰传递快速换刀主轴的设计细节与功能特点。
