做旧质感中心柱式旋转楼梯结构设计

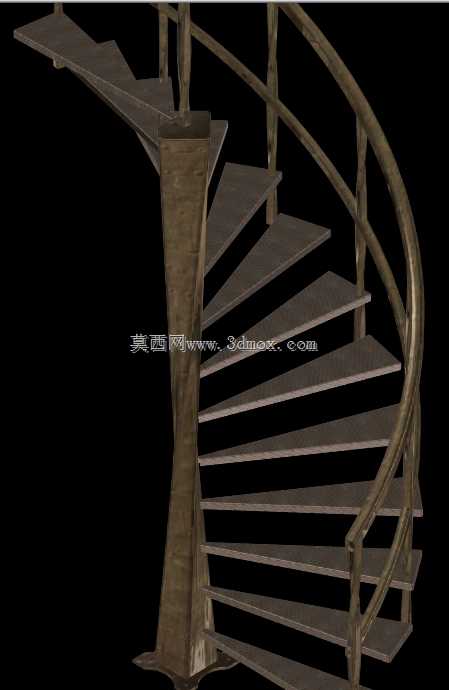

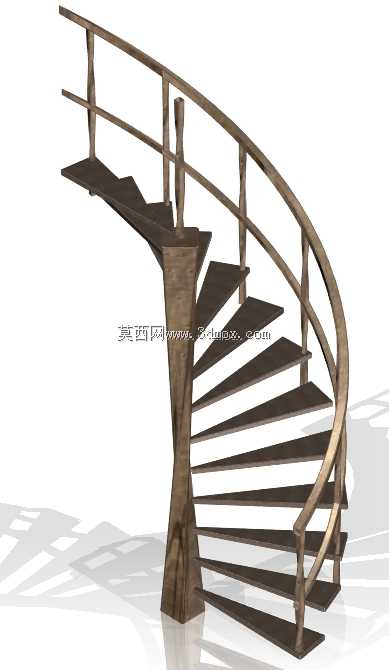

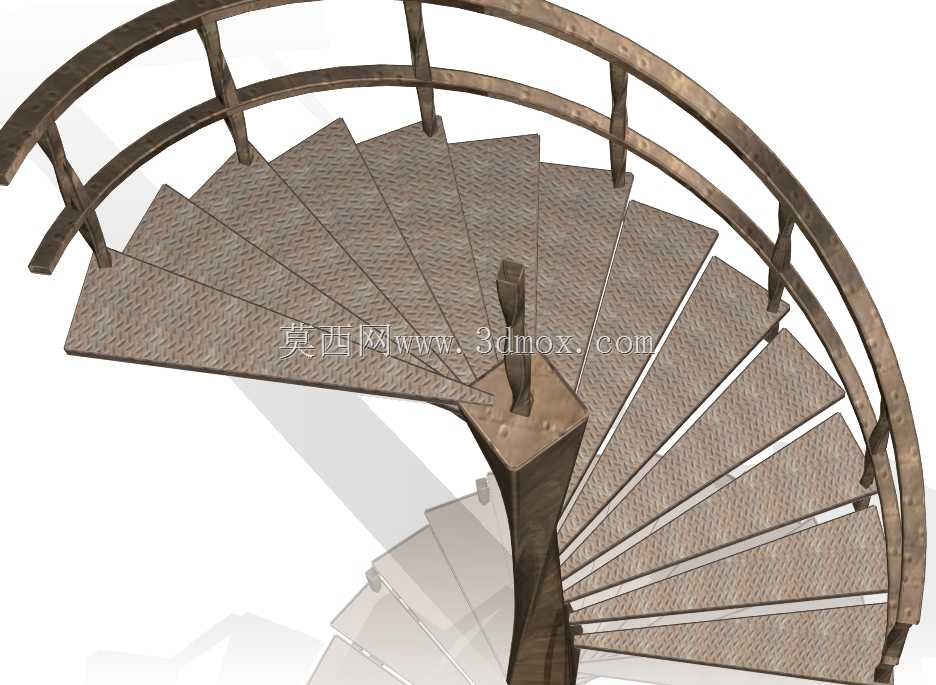

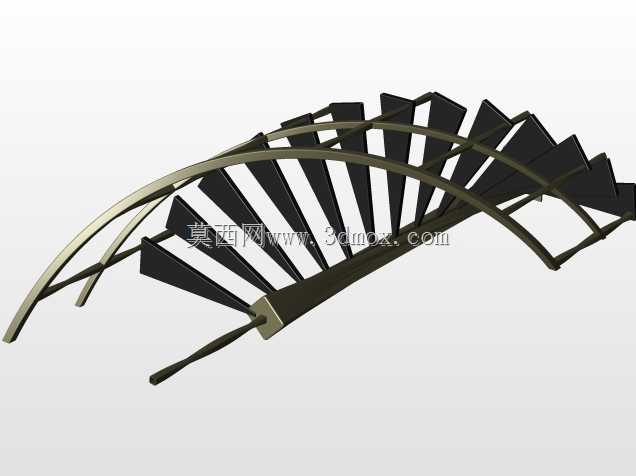

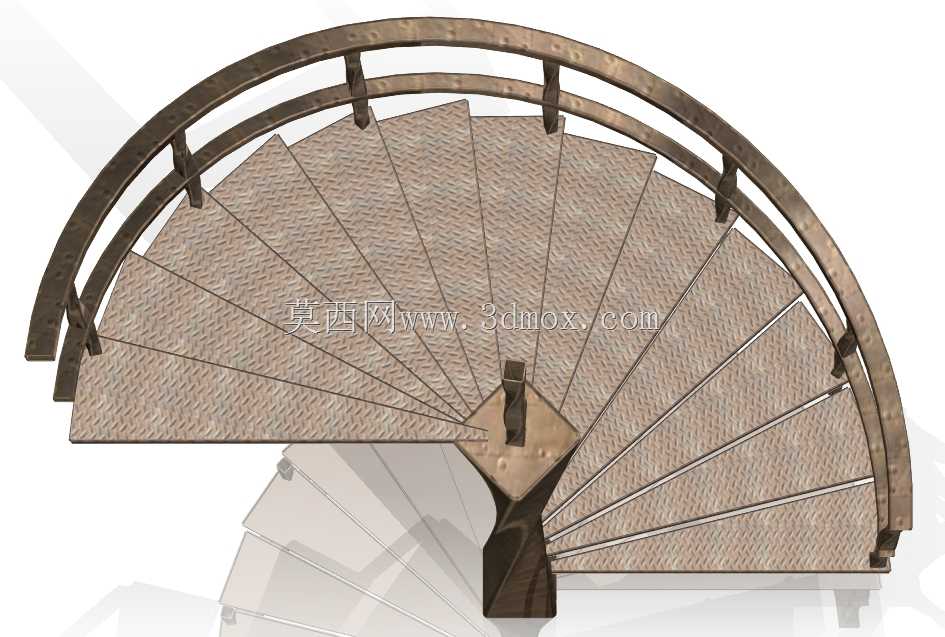

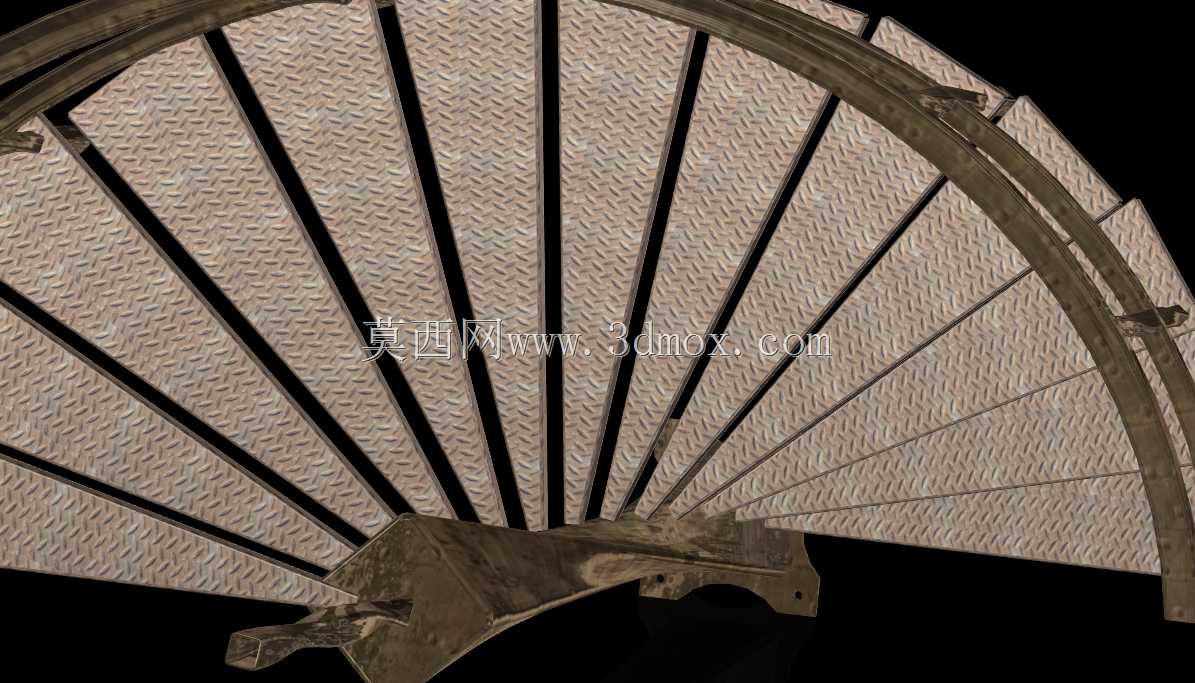

这款中心支撑式螺旋梯的设计，首先要匹配loft空间、小型复式住宅、商业门店夹层这类垂直空间局促的场景，常规直跑梯需要预留至少2.2米以上的水平投影长度，而这类螺旋梯的水平投影直径可以控制在1.6米到1.8米区间，能把垂直交通占用的地面面积压缩到直跑梯的三分之一左右，非常适合小面积空间的上下层连通需求。设计时首先确定中心承重柱的截面尺寸，这款模型采用变截面的扭转式中心柱，底部落地端做了放大的方形安装底座，通过膨胀螺栓与地面结构层固定，底座尺寸控制在300mm见方，既保证足够的抗倾覆力矩，又不会过多占用底层地面的使用空间。踏步板采用扇形裁切的金属板材，每一级踏步的内侧端固定在中心柱上，外侧端通过弧形的边梁串联成整体，踏步的踏面宽度在靠近中心柱位置控制在100mm以上，外侧行走区域的踏面宽度保持在220mm以上，符合日常行走的脚部放置尺寸要求，踏步高度统一设置为180mm，保证上下行走时的步幅舒适度，不会出现高低差带来的磕碰风险。护栏部分采用双道弧形扶手搭配竖向栏杆的结构，扶手顺着楼梯的螺旋上升弧度一体弯曲成型，竖向栏杆的间距控制在110mm以内，满足安全防护的间隙要求，避免儿童攀爬时出现坠落风险，栏杆底部直接固定在踏步板的外侧边缘，不需要额外在地面做预埋固定，降低现场安装的施工难度。整体做旧的金属质感处理，适配工业风、复古风的空间装修风格，安装时只需要先固定底部中心柱底座，再将顶部的扶手端与上层楼板的结构边做固定连接，不需要额外设置侧面的墙体支撑，对安装现场的结构要求更低，既可以作为永久性的室内垂直交通构件，也可以作为商业空间的临时展示楼梯使用，所有构件都可以在工厂预制完成后现场拼装，不需要现场焊接作业，安装效率比现浇混凝土楼梯提升60%以上，同时自重仅为同尺寸混凝土楼梯的四分之一，对楼板的承重荷载要求更低，不会给原有建筑结构带来额外的承重负担。设计过程中特意调整了螺旋的上升角度，整梯旋转360度的上升高度控制在2.8米到3.2米区间，刚好匹配常规住宅的层高需求，每旋转90度设置一个受力加强点，保证整体结构的抗扭性能，在多人同时通行时不会出现明显的晃动形变。
