汽车发动机三通路排气歧管结构设计

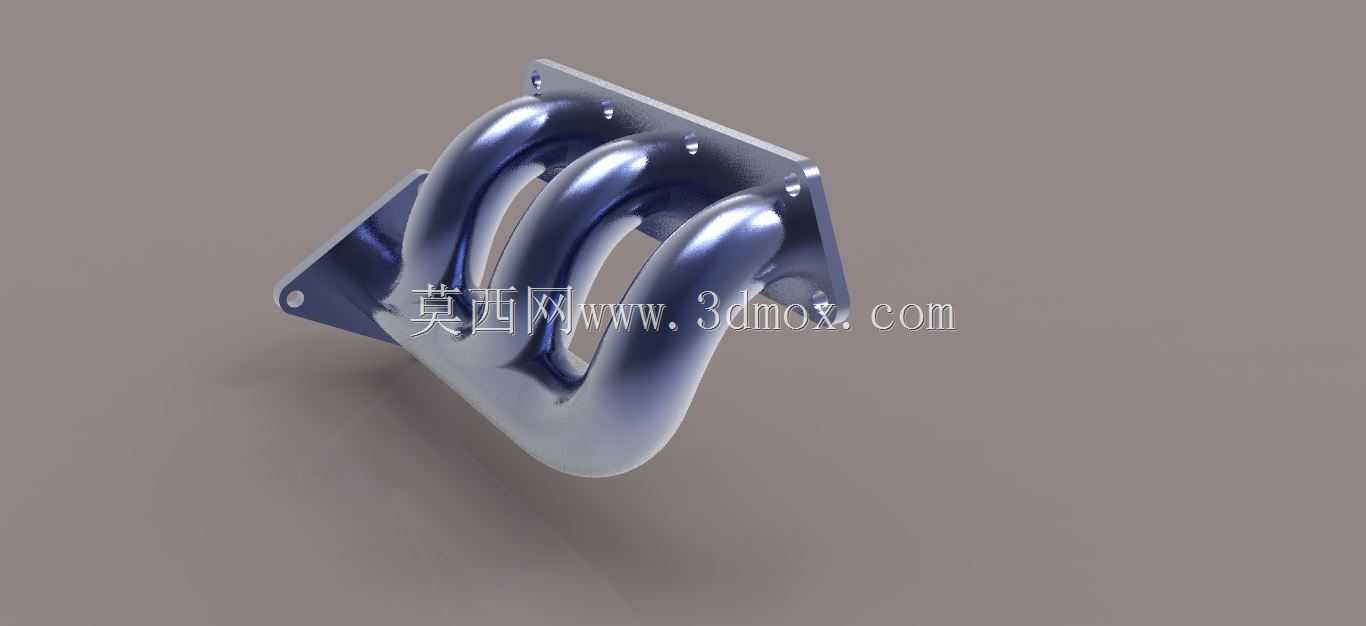

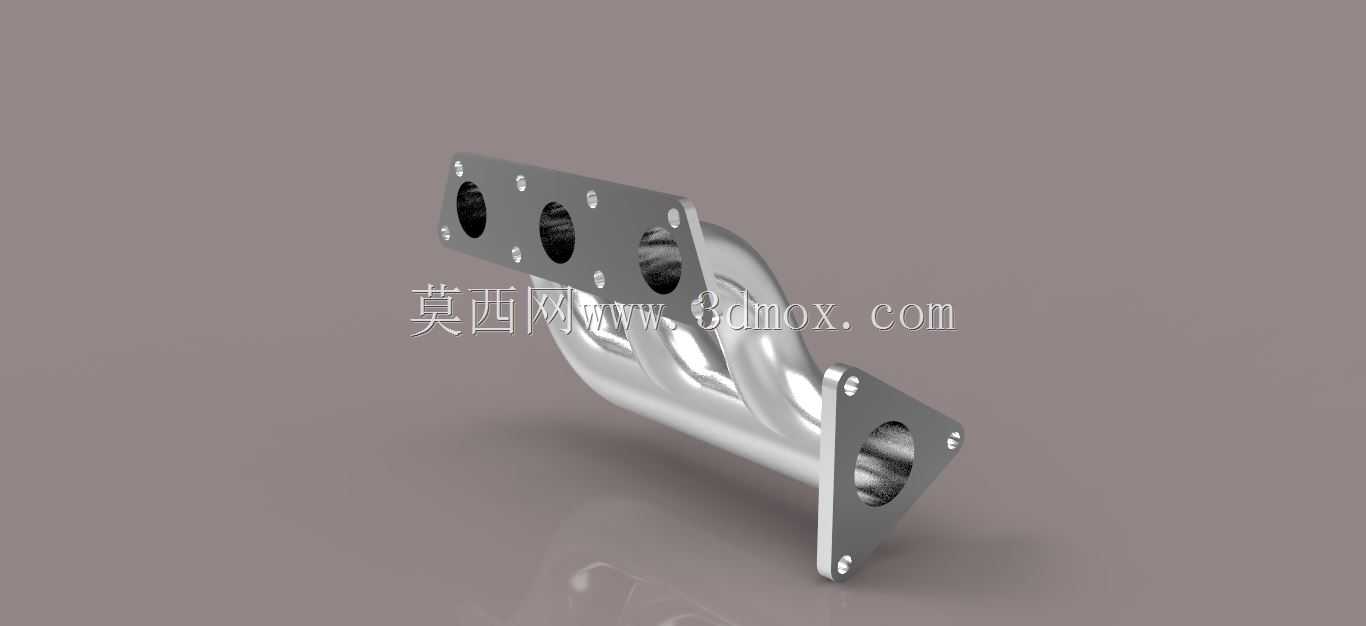

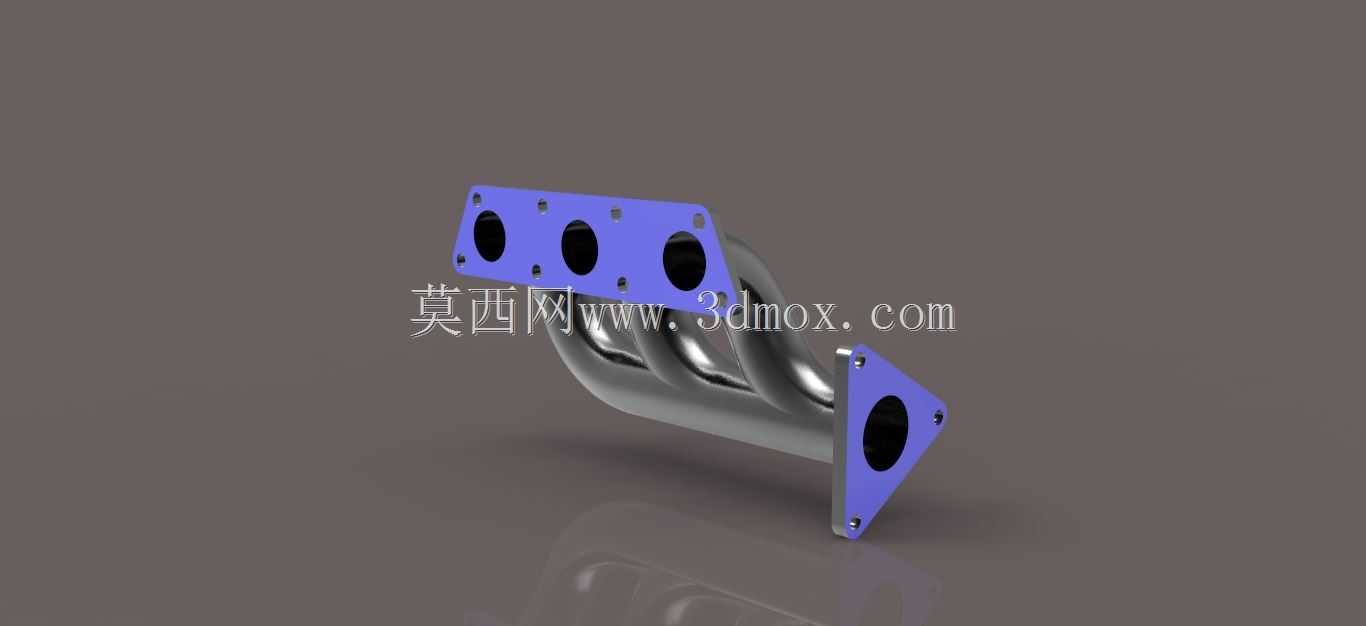

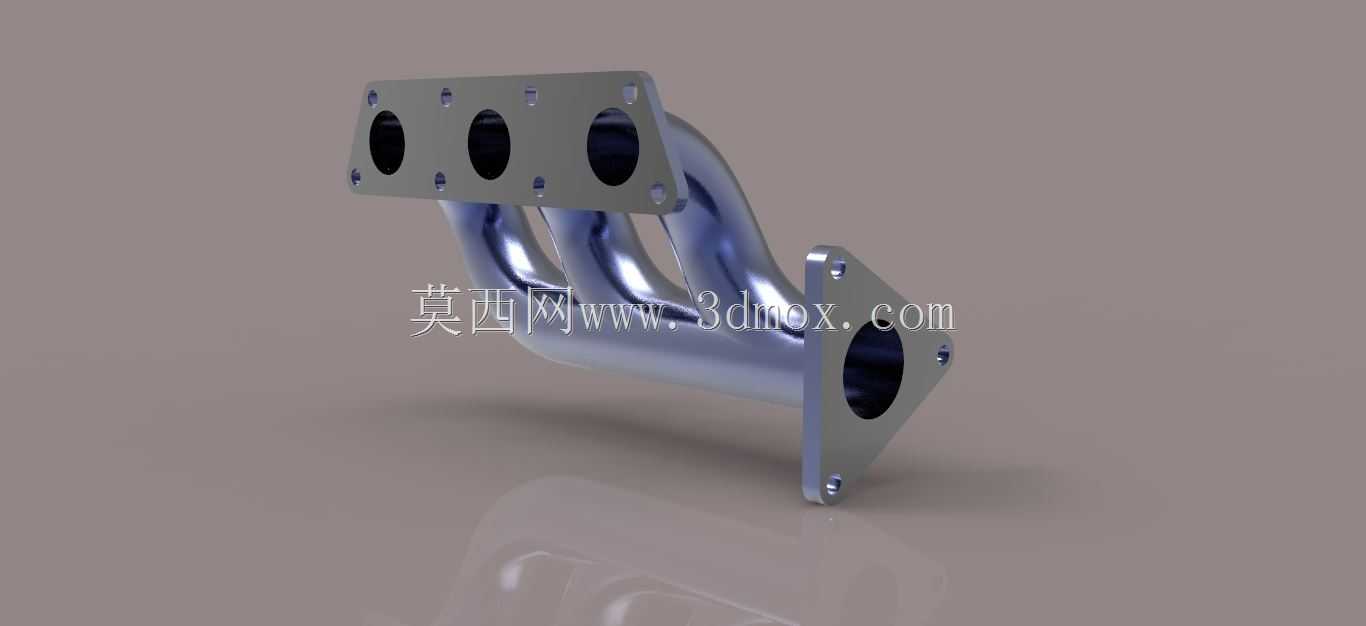

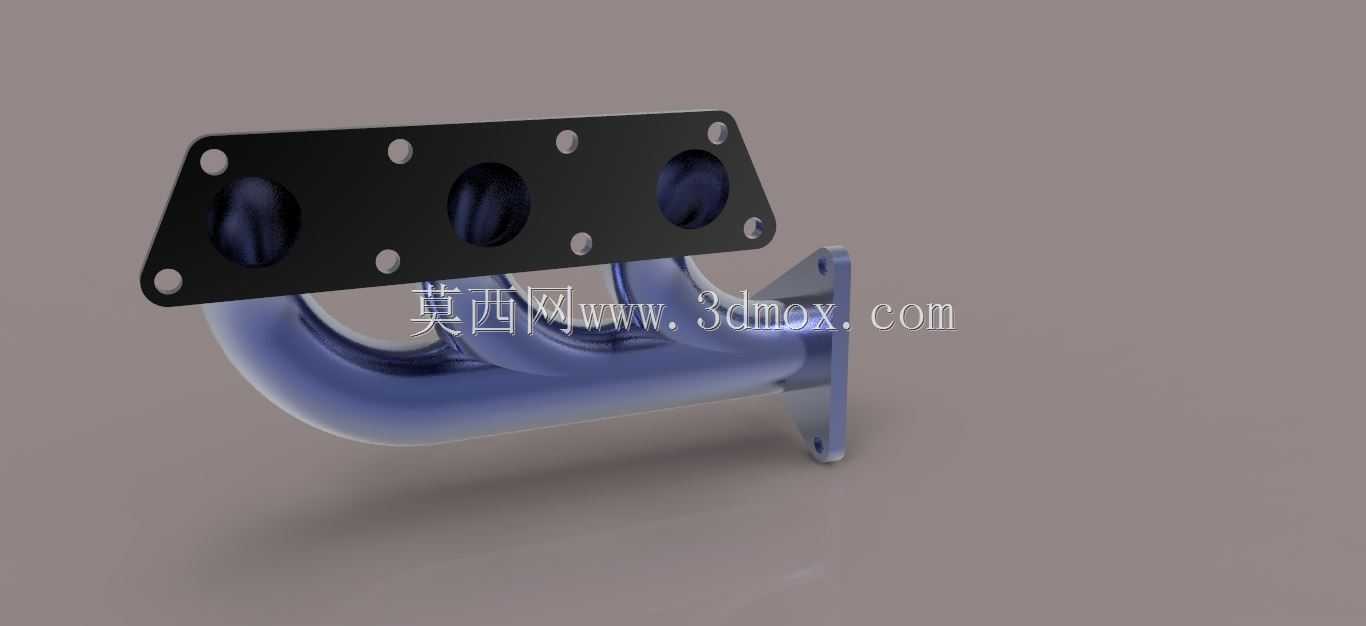

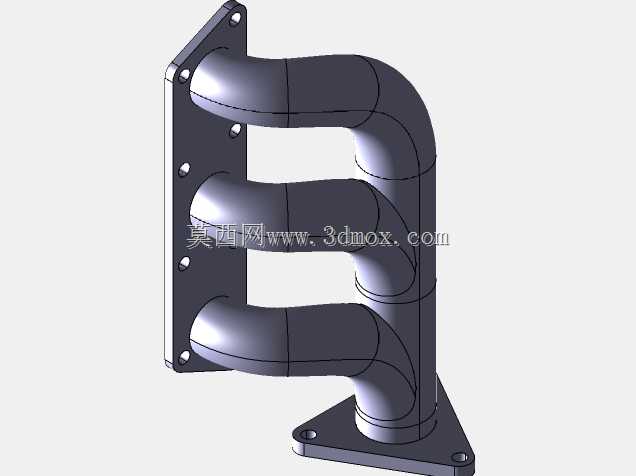

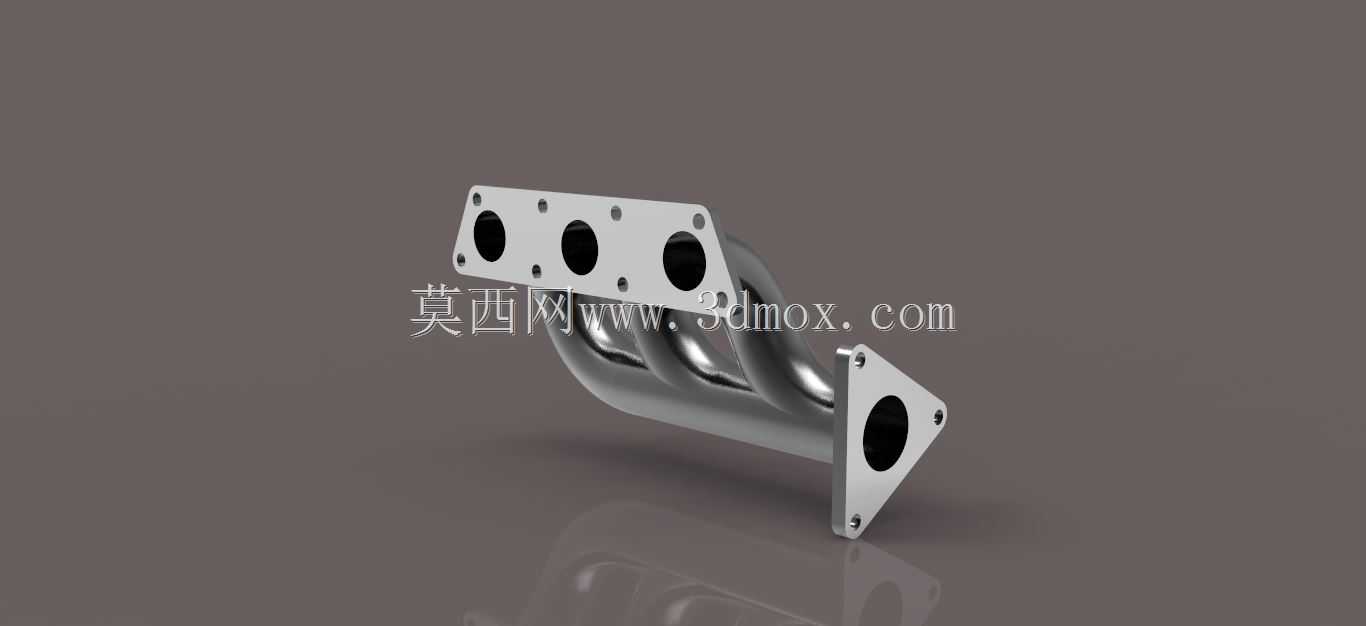

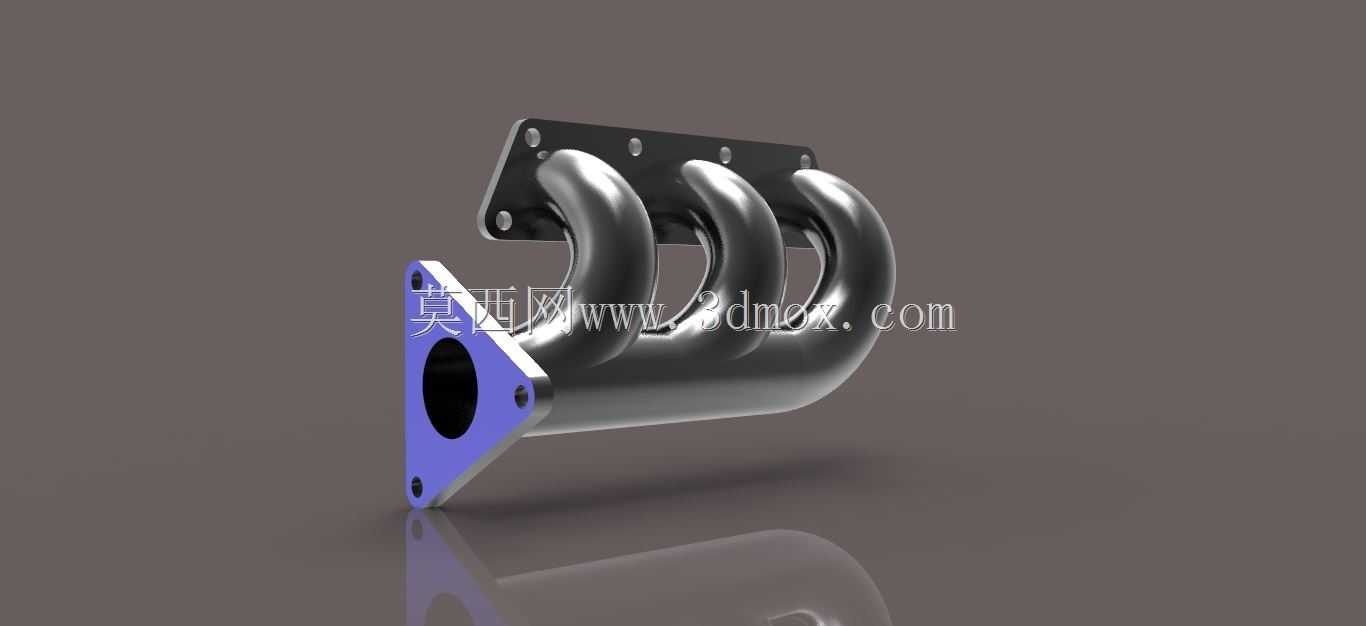

这款三通路排气歧管，主要适配小排量三缸内燃式发动机，在乘用车、小型农用动力机械、通用发电机组的动力单元中都有广泛应用场景，核心作用是将发动机三个气缸燃烧后排出的高温废气，有序汇集导入排气后处理系统，避免各缸排气气流相互干涉，直接影响发动机的排气效率、动力输出平顺性与尾气排放表现。从实际安装边界来看，该部件采用双法兰安装结构，一侧为与发动机缸盖排气侧贴合的平面法兰，法兰面预留四个均匀分布的螺栓过孔，安装时需匹配对应厚度的耐高温密封垫片，通过螺栓预紧实现与缸盖的刚性密封连接，避免高温高压废气泄漏；另一侧为带两个安装孔的侧置固定支架，用于与发动机舱周边的固定点位连接，抵消发动机运行过程中排气系统产生的振动，避免管路长期受交变载荷出现焊缝开裂问题。设计过程中，三个独立的排气弯管采用等长渐变曲率的流道设计，每段弯管的弯曲半径经过流场仿真校核，尽可能降低废气在管路内部的流动阻力，同时让三个气缸排出的废气到达汇集端的时序更均匀，减少排气脉冲带来的气流紊流，提升排气顺畅度。管路外壁采用光滑圆弧过渡，没有突兀的折角与截面突变，既可以降低废气流动过程中的阻力损失，也能减少应力集中点，提升部件在高低温交变工况下的结构强度。从外形尺寸来看，整体结构紧凑，三个弯管平行排布，整体厚度控制在适配小型发动机舱安装空间的范围内，不会与周边的冷却管路、线束、发动机装饰罩产生安装干涉。实际选型适配时，需要注意法兰面的安装孔位间距要与对应缸盖的排气侧螺栓孔位完全匹配，流道的通径要与发动机单缸排气量匹配，避免通径过小导致排气背压过高，影响发动机高转速区间的动力输出；同时侧置支架的安装角度要匹配发动机舱的固定点位，避免安装后出现装配应力，长期运行导致支架断裂。这类排气歧管在实际生产中多采用铸钢或者不锈钢焊接工艺制作，建模过程中需要重点关注弯管部分的曲率连续性，以及法兰面与管路衔接位置的圆角过渡，避免后续生成工程图时出现壁厚不均的问题，影响实际铸造或焊接加工的成品率。
