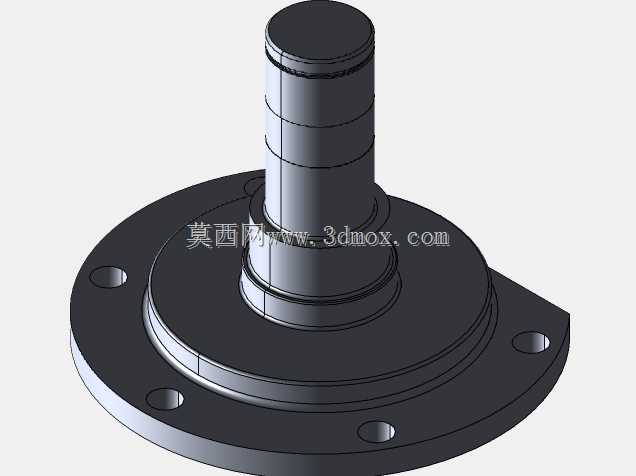

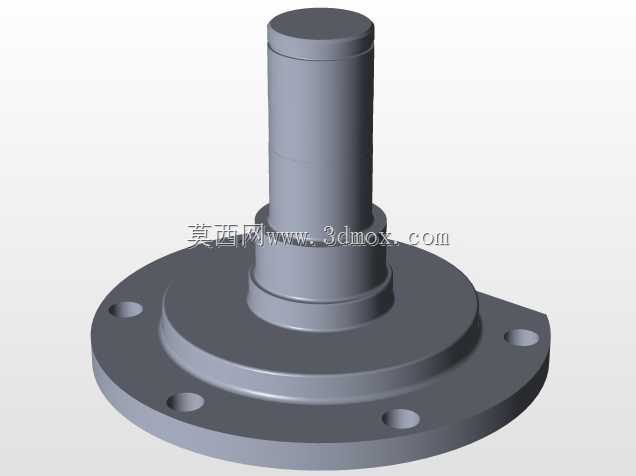

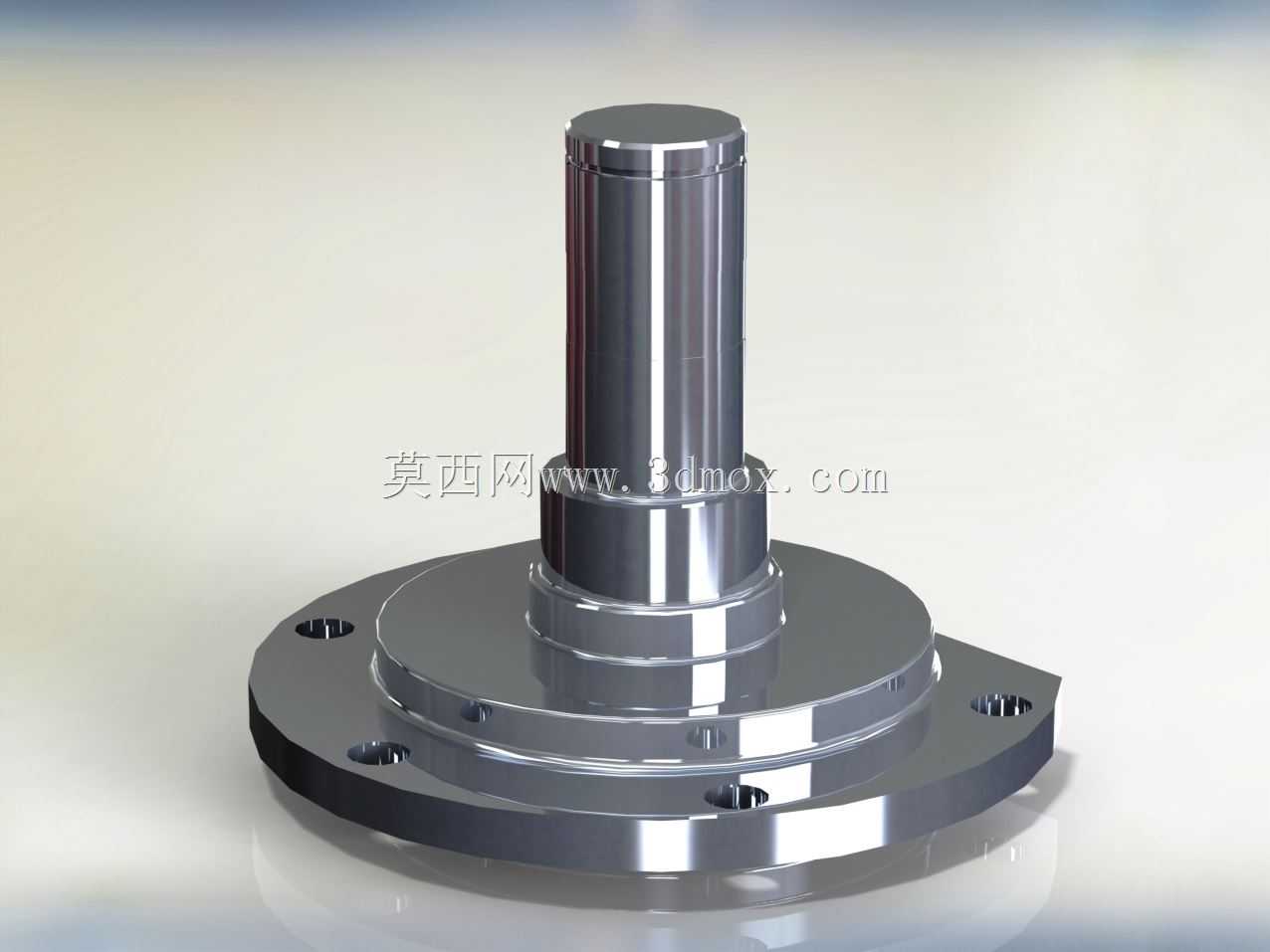

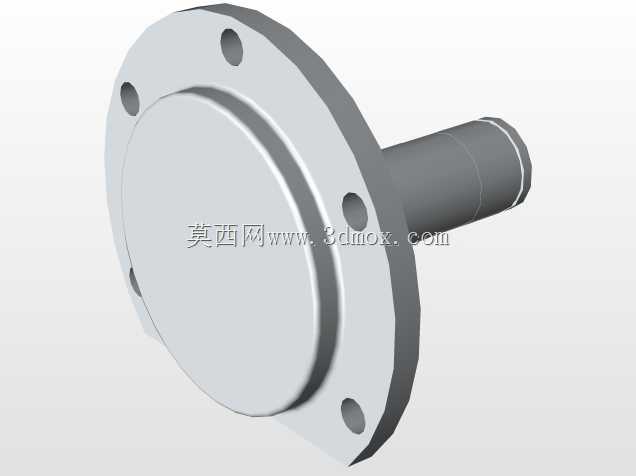

带法兰安装基座的金属传动轴结构

这类带圆形法兰安装基座的轴类零件，常应用在动力传输链路的末端输出位置，在轻工输送设备、小型机床进给机构、自动化生产线的动力转接单元中都能见到它的身影，核心作用是承接上游动力输入，将扭矩稳定传递给末端执行构件，同时依靠法兰结构完成自身在设备机架上的固定，避免轴体运转过程中出现径向窜动或轴向偏移。从结构设计逻辑来看，轴段采用了多级阶梯式的构型，不同直径的轴段分别对应不同的装配需求：靠近法兰的粗轴段主要承担抗弯载荷，抵消传动过程中产生的径向力，避免轴根位置出现应力集中导致的断裂；向上延伸的细轴段则用于装配传动轮、轴承或者联轴器，轴段上预留的环槽是用来安装轴用挡圈的，能够对装配在轴上的零件起到轴向限位作用，防止运转过程中零件发生轴向滑移。底部的法兰盘采用了切边式的圆形构型，并非完整正圆，这种设计一方面是为了避让设备安装位周边的其他构件，减少安装时的空间干涉，另一方面法兰上均匀分布的多个安装光孔，能够通过螺栓将整个轴件牢牢锁紧在设备的安装立板或者基座平面上，法兰与轴身衔接的位置做了圆角过渡处理，能够有效分散轴根处的集中应力，提升零件在交变载荷下的疲劳寿命。在实际选型适配过程中，需要重点关注几个安装边界参数：首先是法兰盘的最大外圆直径，要匹配安装位的预留开孔尺寸，切边位置的跨距要确认不会和周边的管线、其他结构件产生磕碰；其次是各段轴的直径与长度，要适配配套轴承、传动件的内孔尺寸，保证装配后轴的伸出长度能够满足末端构件的运动行程要求；另外法兰安装孔的孔位分布圆直径，要和设备基座上的预装螺孔位置完全对应，避免出现孔位错位无法安装的问题。这类轴件在加工时通常会采用中碳钢材质，经过调质处理提升整体的强韧性，配合表面磨削加工保证轴段的圆柱度与表面粗糙度，满足轴承装配的精度要求，运转过程中能够保持较高的同轴度，减少传动过程中的抖动与噪音，长期运行也能维持稳定的传动精度，不会因为轴体变形导致传动卡滞或者零件磨损加剧。
