直齿圆柱齿轮凹痕修复结构设计

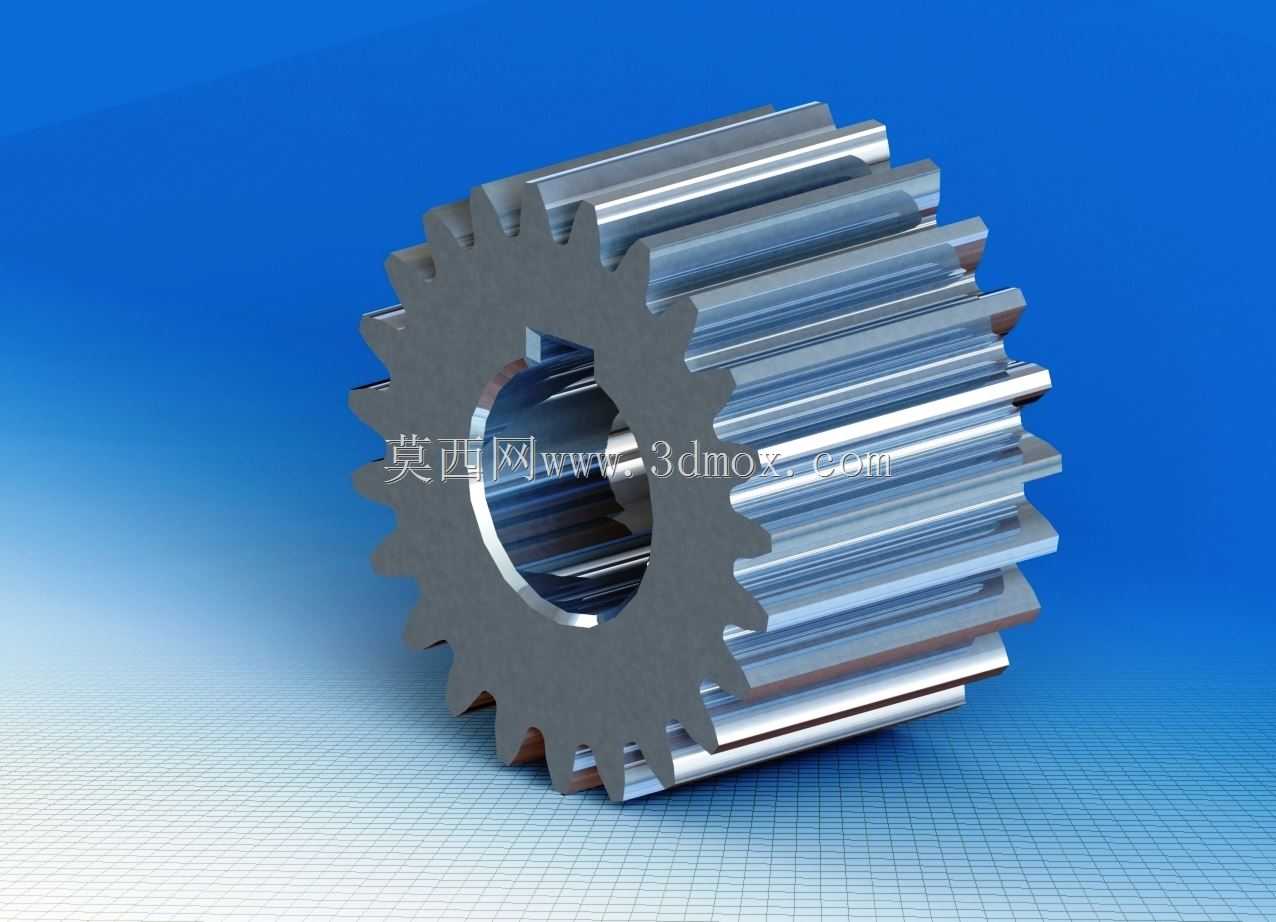

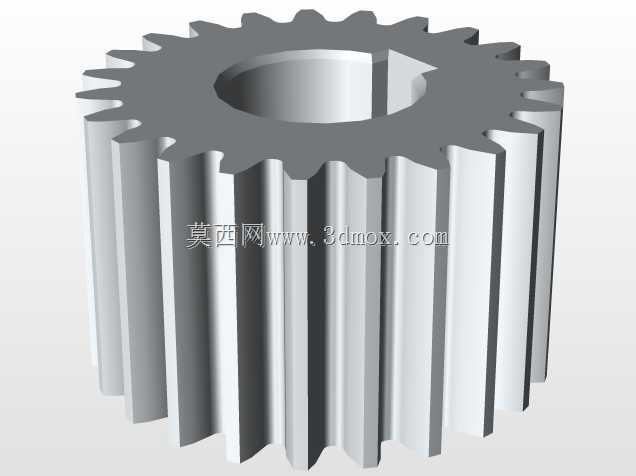

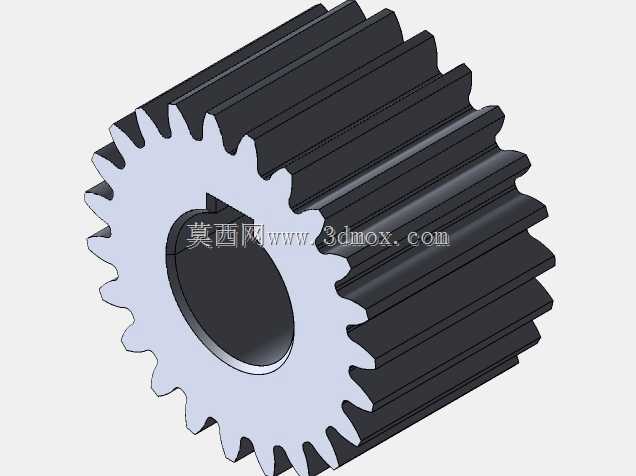

这款直齿圆柱齿轮的修复结构，主要面向中小功率传动场景的备件修复需求，常见于轻工输送设备、小型机床进给机构、农用机械传动箱这类对传动平稳性有基础要求，但备件采购周期长、停机成本高的工况。实际设备运行中，齿轮啮合面进入硬质杂质、润滑不足导致的局部齿面凹痕，是造成传动异响、啮合间隙波动、齿面应力集中的常见诱因，很多时候整齿并未出现断裂或过度磨损，仅局部凹痕就更换整轮会造成不必要的成本浪费，这类局部修复的结构设计就是针对这类场景开发。设计过程中首先要匹配原齿轮的安装边界，内孔直径、键槽尺寸、齿顶圆、齿根圆参数完全贴合原安装位，不需要对配套的轴、轴承位、箱体安装腔做任何改动，修复后的齿轮可以直接替换原故障件装配，避免额外的适配加工。齿形部分严格遵循渐开线齿廓的啮合要求，凹痕修复区域的齿面曲率与原齿面完全顺滑衔接，不会出现啮合过程中的卡滞或局部应力突变，齿向方向的修形量控制在微米级，保证啮合时的齿面接触面积符合传动要求，避免局部载荷过大造成二次损伤。从结构特性来看，该齿轮为实心直齿结构，轮毂与轮齿为一体加工成型，整体刚性足以承受额定工况下的扭矩传递，齿宽尺寸匹配原传动副的啮合宽度，不会出现轴向窜动时的啮合脱开或偏载。设计时特意规避了修复区域的应力集中问题，凹痕填补区域与原齿体的结合面做了过渡圆弧处理，不会在交变载荷下出现修复层脱落的问题，齿根部分的圆角参数完全保留原设计的抗弯曲强度，不会因为局部修复降低轮齿的抗冲击能力。实际选型替换时，只需要核对原齿轮的模数、齿数、内孔键槽尺寸、安装距这几个核心参数，就可以直接完成装配，装配后需要重新调整啮合侧隙到设备要求的范围，保证润滑脂可以均匀覆盖啮合齿面，就能恢复原有的传动性能，相比重新加工整轮，这类修复结构的加工周期更短，材料成本更低，适合设备现场维修的快速替换需求，尤其适合非核心重载传动部位的齿轮故障修复，在不降低传动可靠性的前提下，有效缩短设备停机维修的时间。
