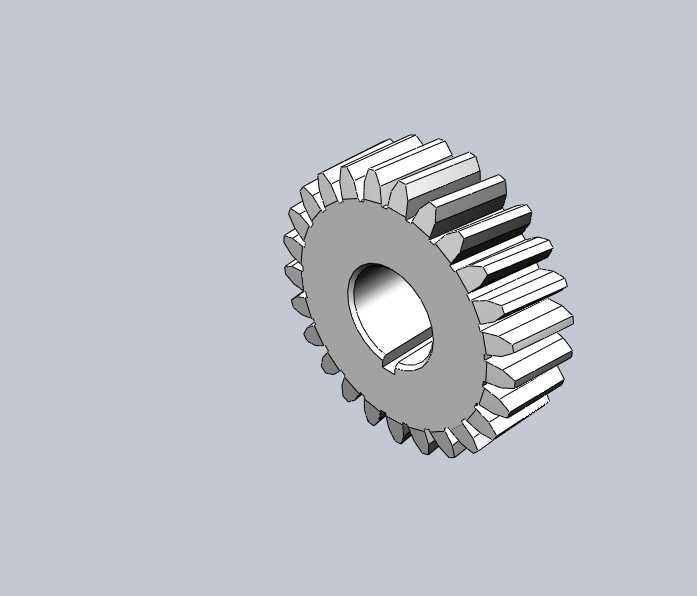

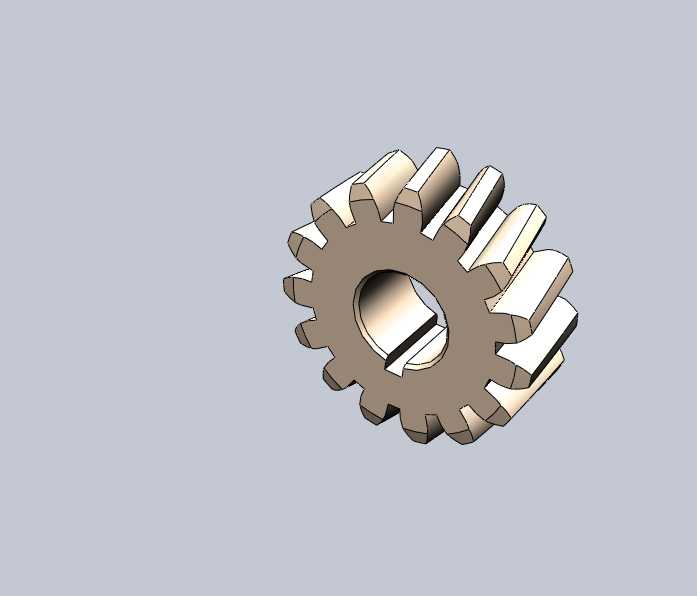

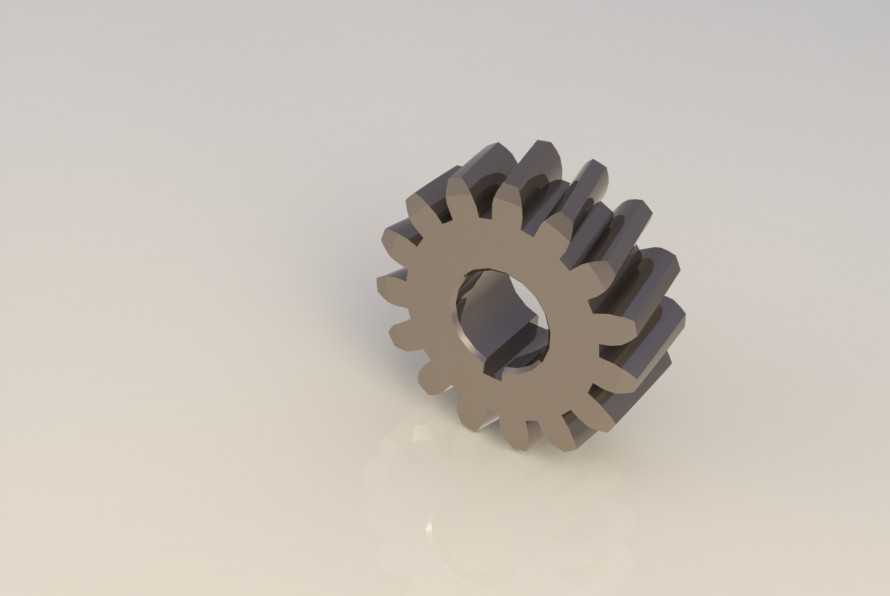

带键槽直齿圆柱传动齿轮结构

这款直齿圆柱齿轮是机械传动系统里的基础核心零件，日常在各类减速装置、机床进给机构、轻工输送设备的传动链路里都能见到它的身影，核心作用是在平行轴之间传递旋转扭矩，同时按照预设的齿数比完成转速调整，把输入端的动力稳定传递到执行端。从结构设计来看，轮齿采用标准渐开线齿形，这种齿形在啮合过程中能保持恒定的瞬时传动比，传动过程中冲击载荷小，运转平稳性好，齿向与齿轮轴线完全平行，加工时可通过滚齿、插齿工艺直接成型，加工难度低，后期维护更换的适配性强。齿轮中心开设通孔，孔内加工有标准平键键槽，安装时通过平键与传动轴实现周向固定，能够传递较大的扭矩，避免运转过程中齿轮与轴之间出现相对打滑，安装时只要对准轴上的键槽推入到位，再配合轴端挡圈就能完成轴向定位，不需要额外设计复杂的锁紧结构，装配效率很高。齿宽与齿顶圆、分度圆的比例按照通用传动载荷要求设定，既保证了轮齿的啮合接触面积足够承载额定扭矩，又不会因为齿宽过大导致载荷沿齿向分布不均，齿根处做了标准圆角过渡，能有效降低应力集中系数，避免长期交变载荷下出现齿根断裂的失效问题。在实际设备选型应用中，这类齿轮常和同模数的其他直齿轮配对使用，可根据传动比需求搭配不同齿数的啮合件，适配的工况转速区间较宽，在中低速、中等载荷的传动场景下可靠性表现突出，不管是小型自动化设备的动力传输，还是通用机床的进给传动链路，都能通过调整模数、齿数、齿宽参数来匹配具体的安装空间与载荷要求。建模过程中严格遵循机械设计手册里的直齿轮参数规范，齿形轮廓通过渐开线方程精准生成，键槽尺寸符合对应轴径的平键标准，安装孔的公差带按照过渡配合要求设定，既保证装配时不会过于松旷，也不会因为过盈量太大导致装配困难，整体结构没有冗余设计，所有尺寸都围绕实际装配与传动需求设定，能直接用于装配仿真、工程出图或者3D打印样件验证。
