工业方管焊接承重支撑工作台架

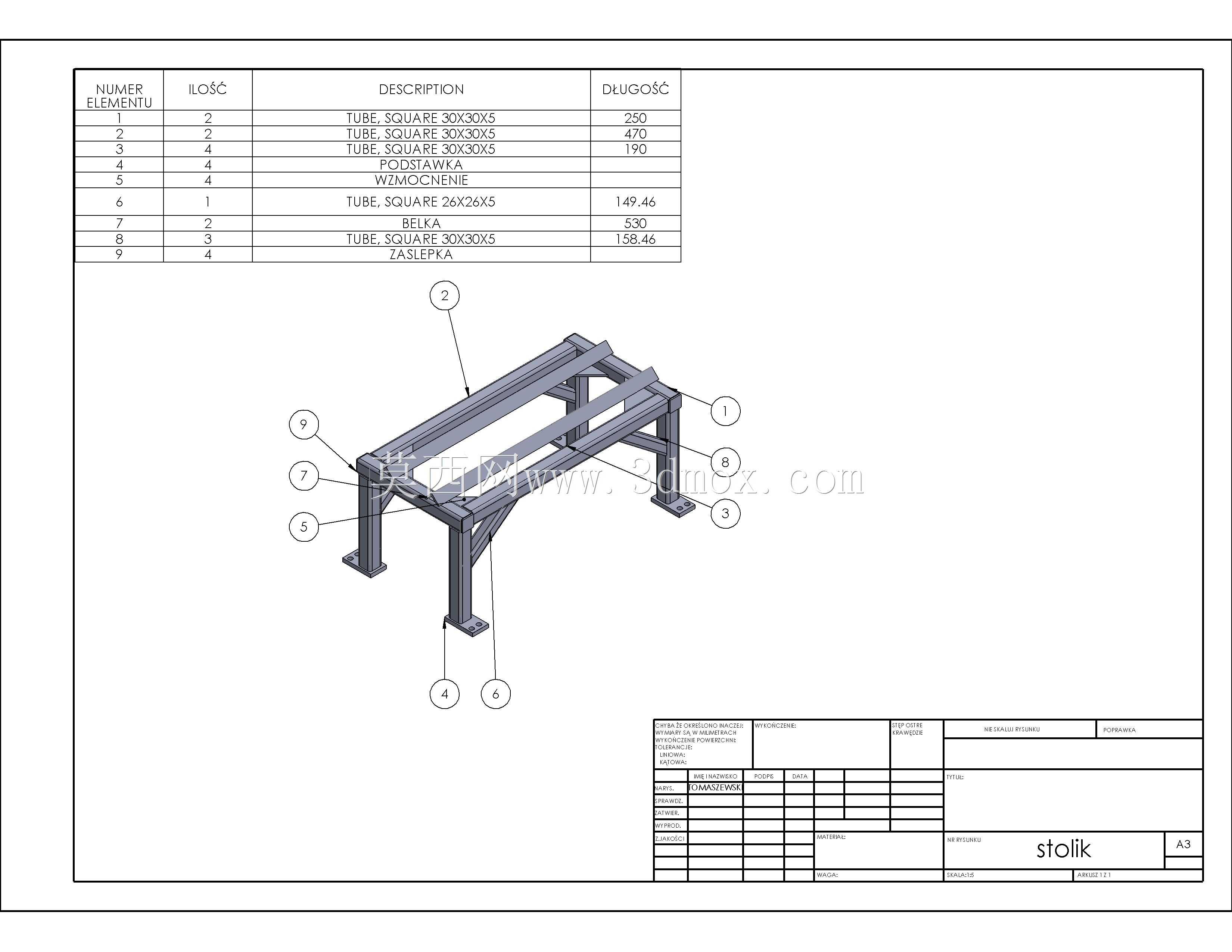

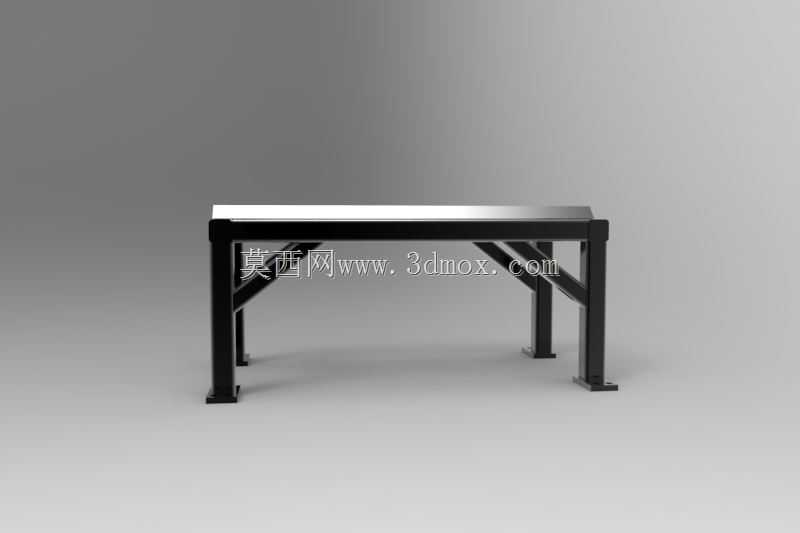

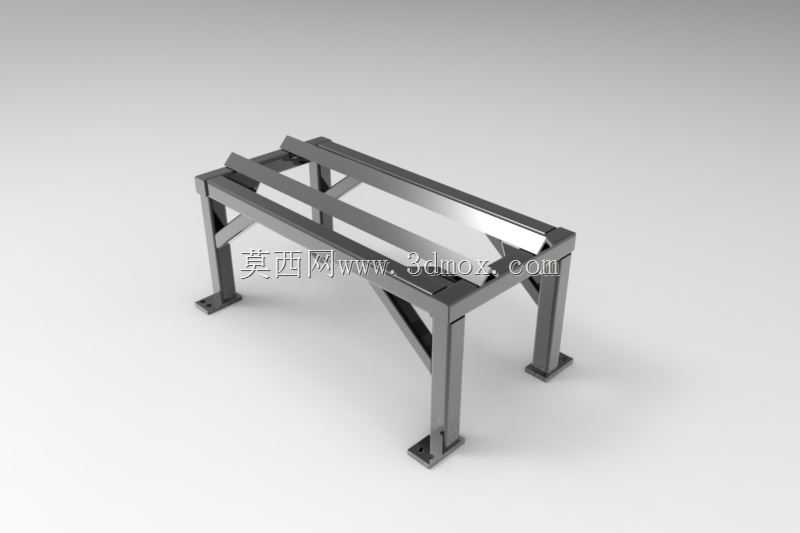

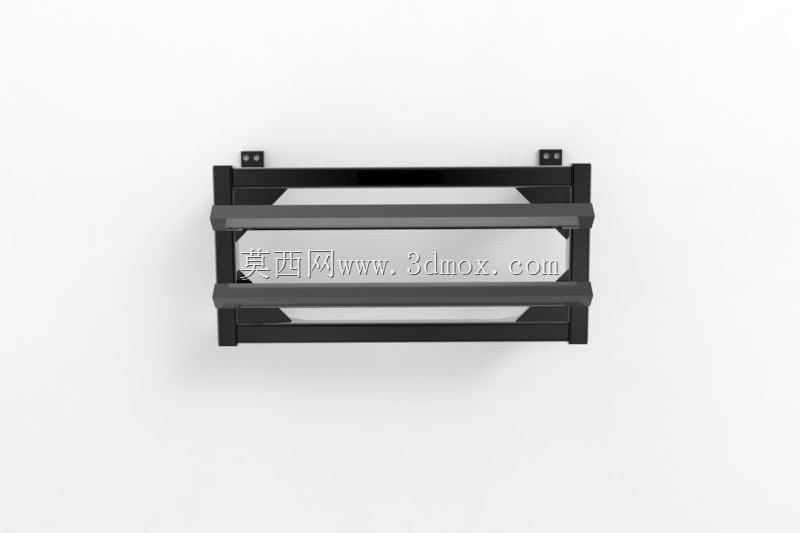

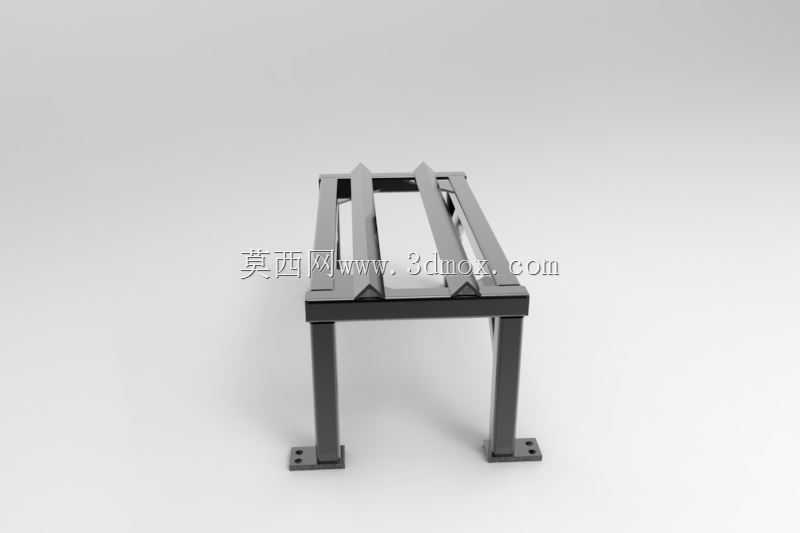

这款方管焊接结构的支撑台架，主要面向车间生产工位的物料承托、轻型工装搭载、加工工序中转放置等场景使用，可直接作为钳工操作辅助台、小型设备安装基座、生产线旁工件暂存架使用，适配机械加工、装配检修、仓储分拣等多个生产环节的工位需求。整体框架采用标准矩形方管拼焊成型，四条竖直支腿作为主要承重载体，支腿底部焊接带安装孔的方形地脚板，可通过膨胀螺栓与地面完成刚性固定，也可搭配减震垫脚放置在平整地坪上使用，安装时需预留支腿外侧至少100mm的操作空间，避免周边设备干涉地脚固定作业。台架上部设置三根平行布置的纵向承托梁，梁体之间通过横向连接方管加固，支腿与横梁的连接节点处焊接三角形斜撑筋板，可有效分散竖向载荷带来的弯矩，避免长期承重后节点处出现焊接变形，整体框架焊接完成后需做焊缝打磨去应力处理，表面可根据使用场景做喷塑或镀锌防锈处理，适配车间多油污、多粉尘的作业环境。设计过程中优先考虑框架的载荷冗余量，常规配置下台面均布载荷可满足车间多数轻型工件、工装的放置需求，上部承托梁的间距可根据实际搭载的设备底座尺寸、工件支撑需求做适应性调整，若用于放置振动类小型加工设备，可在承托梁上方加装橡胶减震垫，降低作业时的振动传导。支腿的高度设计兼顾站立操作的人机工程学要求，无需额外垫高即可适配多数成年作业人员的站立操作高度，若有特殊工位高度需求，也可通过调整竖直方管的下料长度改变整体台架高度，无需改动整体连接结构。框架所有连接位置均采用满焊工艺，避免虚焊导致的结构失稳，地脚板的安装孔设计为长圆孔形式，可抵消地面安装孔位的施工误差，降低现场安装的对位难度。这类焊接台架相比铸件工作台自重更轻，运输与现场组装更为便捷，同时结构强度完全能满足常规车间工位的承重需求，不会出现长期使用后的台面塌陷问题，上部开放式的梁架结构也方便用户根据自身需求加装台面板、工装夹具、物料挂架等附属配件，拓展不同的工位功能。
