扭丝式角磨机钢丝打磨轮结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:253959
  • 扭丝式角磨机钢丝打磨轮结构设计
  • 扭丝式角磨机钢丝打磨轮结构设计
  • 扭丝式角磨机钢丝打磨轮结构设计
  • 扭丝式角磨机钢丝打磨轮结构设计
  • 扭丝式角磨机钢丝打磨轮结构设计
  • 扭丝式角磨机钢丝打磨轮结构设计
  • 扭丝式角磨机钢丝打磨轮结构设计

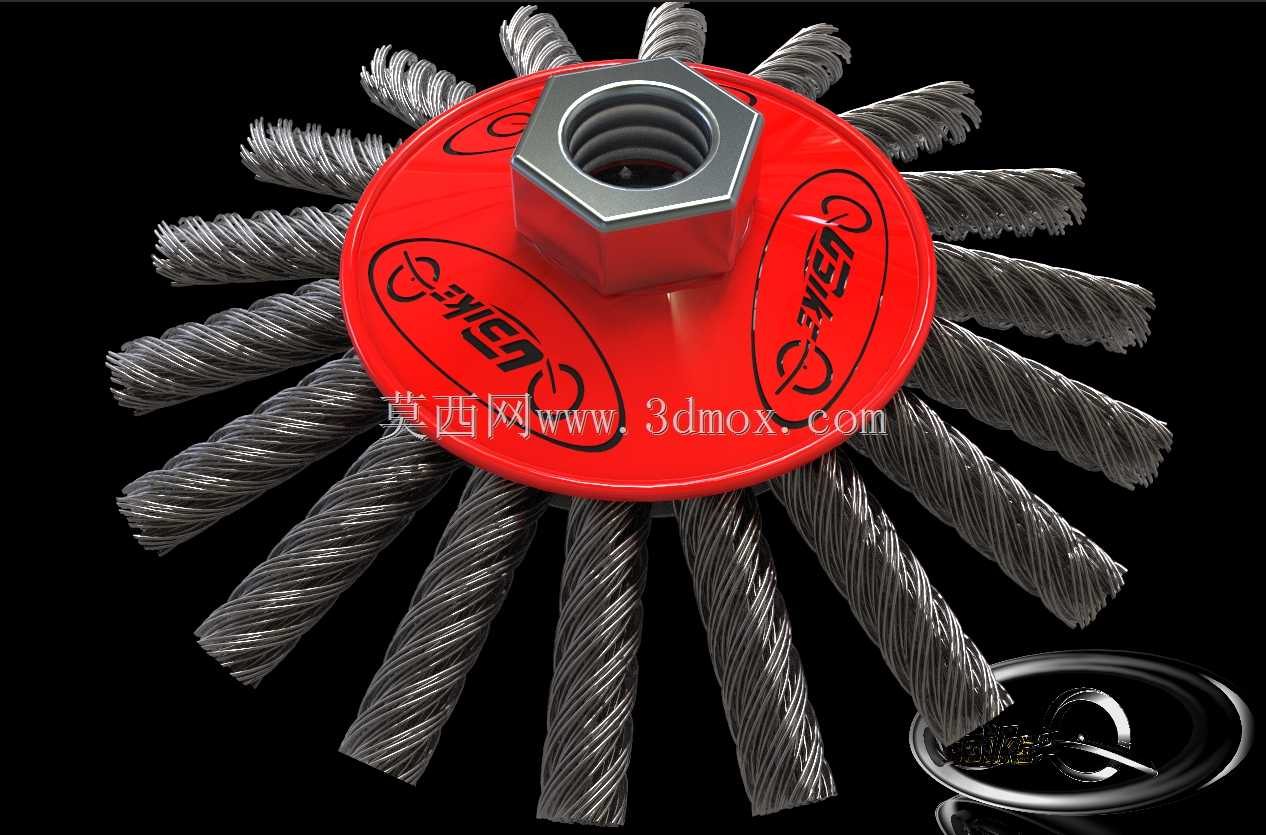

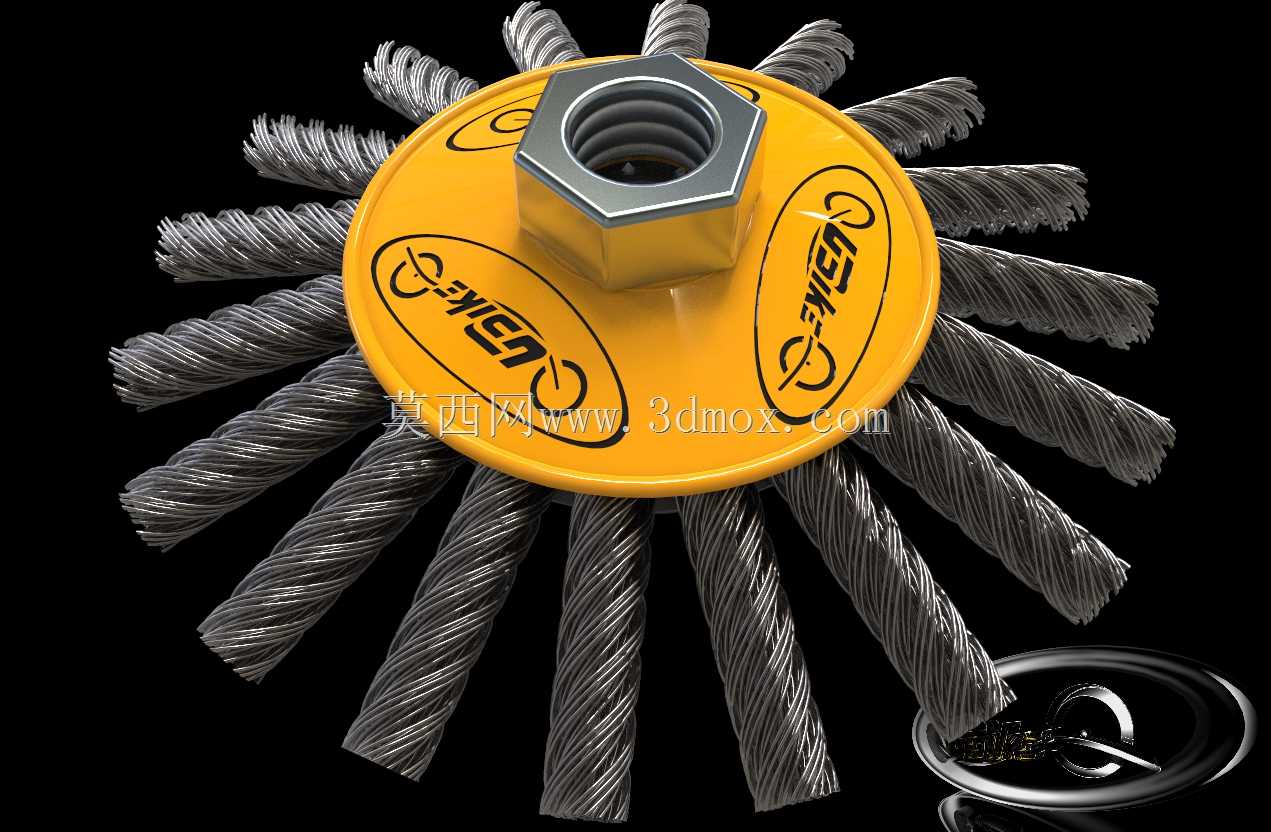

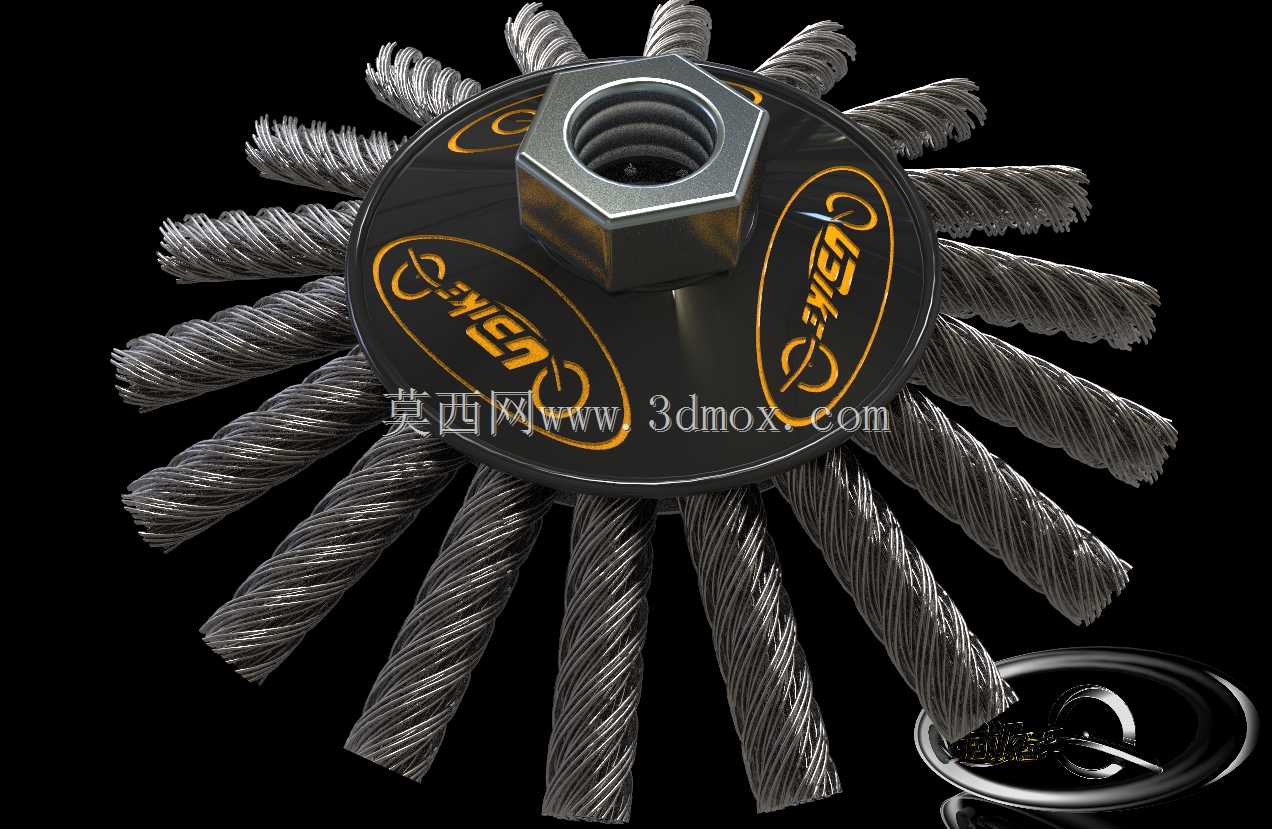

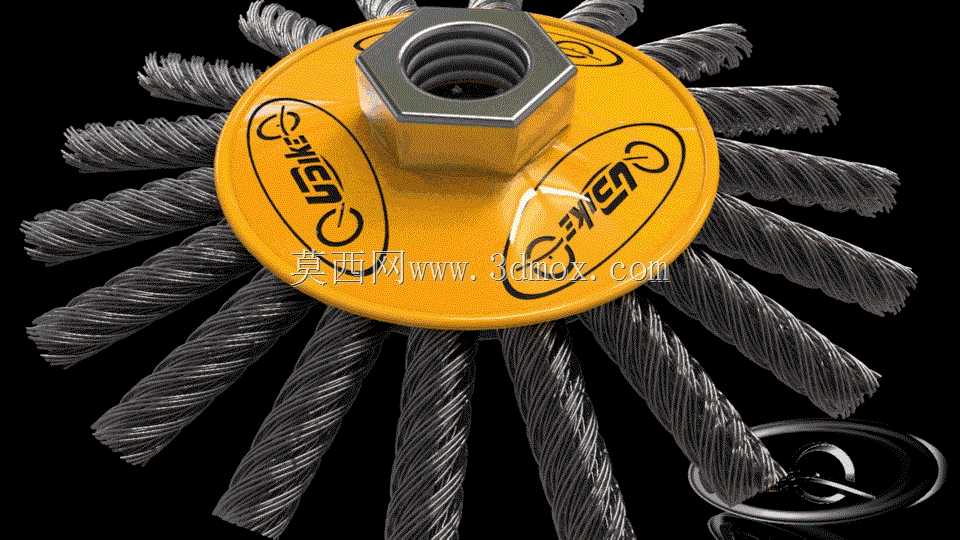

这款扭丝结构的角磨机配套钢丝轮,主要适配市面主流100型角磨机使用,核心安装位采用M10标准内螺纹接口,安装时直接对齐角磨机输出轴旋紧即可,无需额外转接配件,安装后整体外径100mm,轮体厚度12mm,安装后突出主轴端面的高度为18mm,作业时不会与角磨机护罩产生干涉,适配常规角磨机的护罩安装边界,无需额外调整护罩位置即可正常使用。

从实际应用场景来看,这类钢丝轮在金属结构加工现场、钢结构维保作业、五金工件翻新场景中使用率极高,不同于普通平直钢丝轮,扭丝式的钢丝束是将多根高碳钢丝拧绞成股后固定在轮座上,作业时钢丝束的刚性更强,不会因为高速旋转出现钢丝过度倒伏的问题,面对厚重氧化皮、焊接飞溅残留、金属表面锈蚀层、老旧漆层的去除作业,切削力比普通直丝轮高出40%左右,同时拧绞的钢丝束在磨损过程中会不断露出新的钢丝刃口,不会出现整束钢丝弯折失效的情况,使用寿命比普通直丝轮更长。

设计过程中,轮座采用0.8mm厚的冷轧钢板冲压成型,中心的六角螺母嵌件与钢板座通过多点压铆固定,能承受12000转/分的额定转速下的离心力,不会出现螺母脱落、轮座变形的问题。钢丝选用直径0.3mm的高碳弹簧钢丝,每束钢丝拧绞3.5圈后插入轮座的固定孔内,通过涨铆工艺将钢丝束根部牢牢锁死,避免高速旋转时钢丝飞脱的安全隐患。轮体上的钢丝束采用等夹角放射状排布,一共24束钢丝均匀分布在轮座圆周上,作业时接触工件的打磨轨迹均匀,不会出现局部打磨过深或者漏打的情况,不管是平面打磨还是焊缝余高打磨、边角位置的除锈作业,都能保持稳定的切削效果。

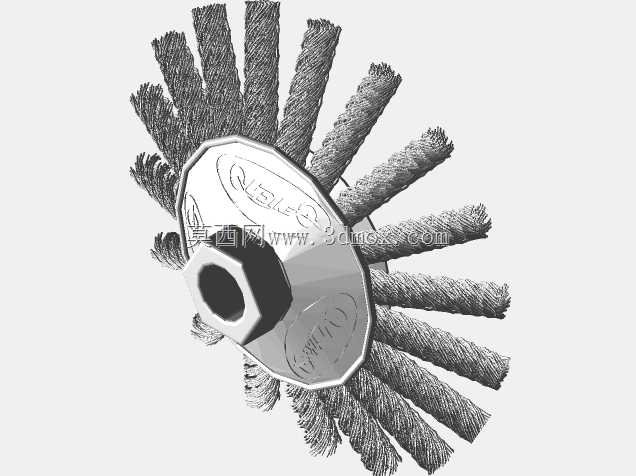

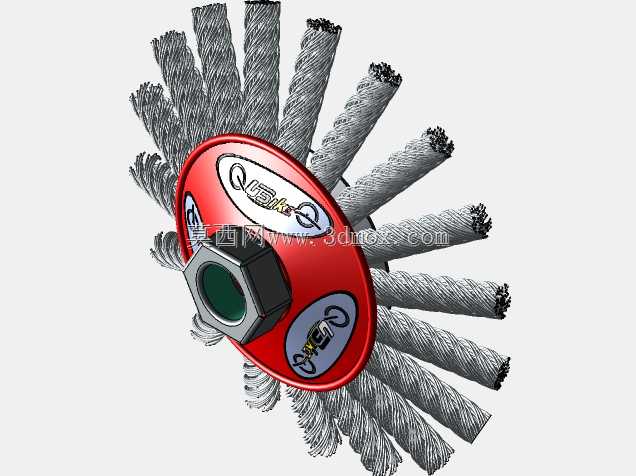

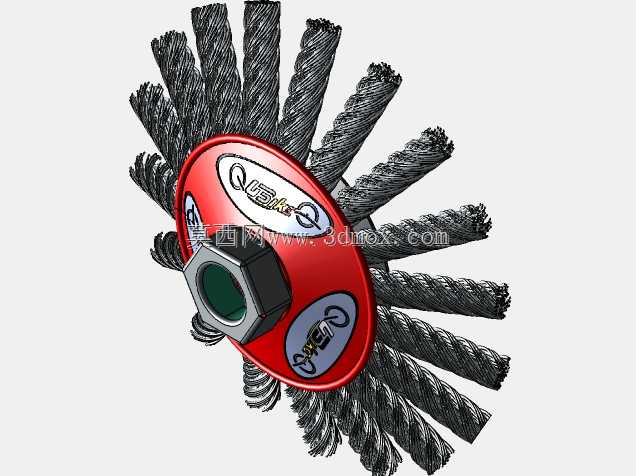

实际选型使用时需要注意,这类扭丝钢丝轮适合粗打磨作业,不适合高精度表面抛光,作业时需要保持轮体与工件表面15-30度的夹角,不要垂直重压工件,避免钢丝束过度弯折断裂,同时必须佩戴防护面罩,防止高速飞出的断丝造成伤害。建模过程中还原了钢丝束的扭绞纹理、轮座的压铆固定结构、中心螺纹的牙型细节,可直接用于打磨工具类产品的结构展示、装配模拟,也可作为角磨机配套耗材的选型参考模型使用,安装位的尺寸完全匹配市面通用角磨机的输出轴参数,装配验证时可直接导入角磨机总装模型完成配合校验,不需要额外调整安装接口尺寸。
