M30螺纹加工丝锥板牙组合三维设计

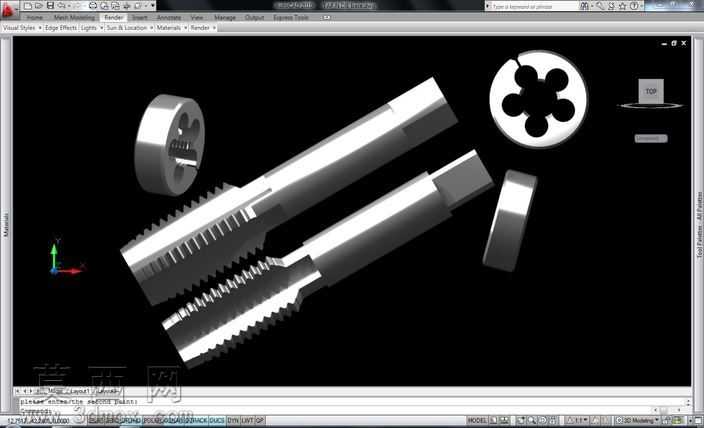

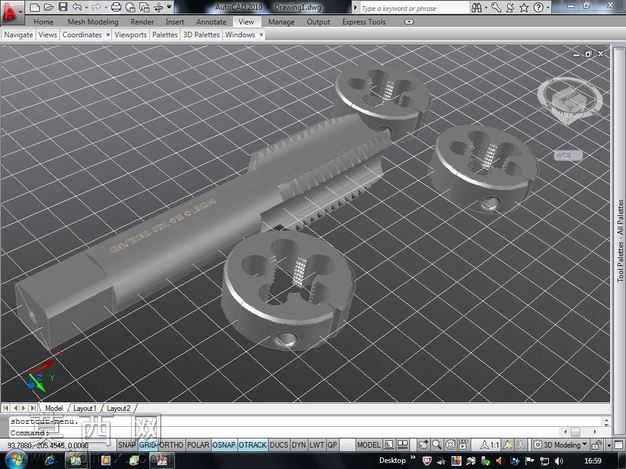

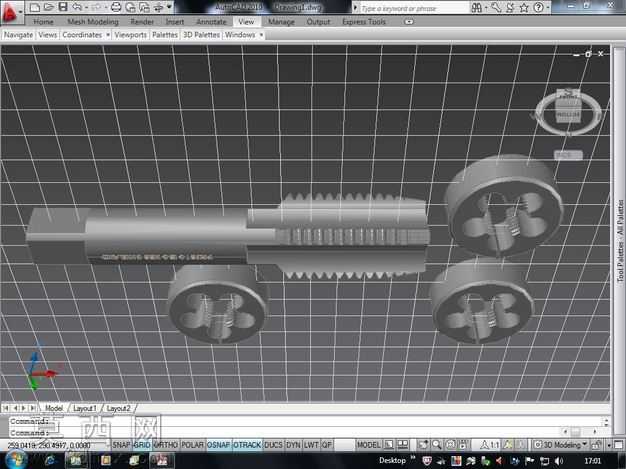

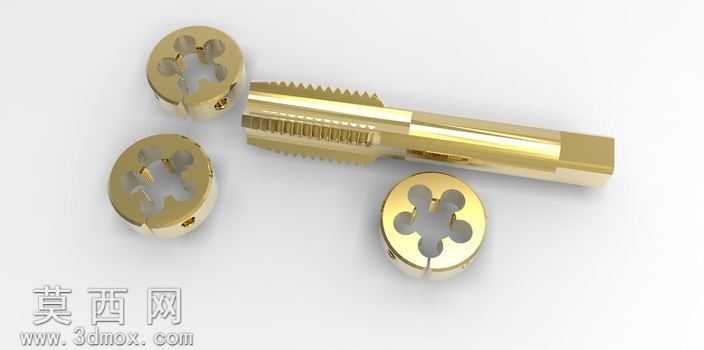

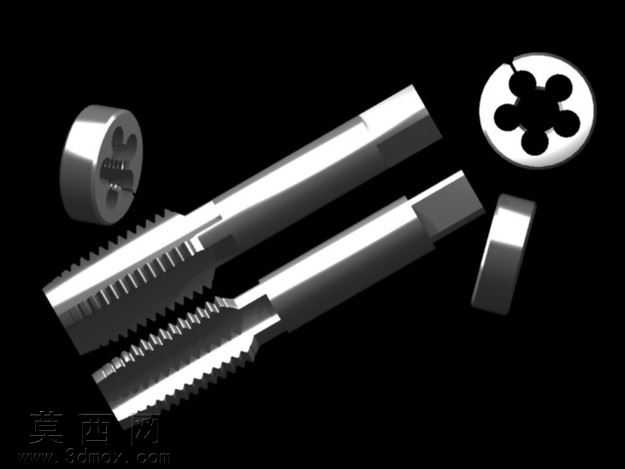

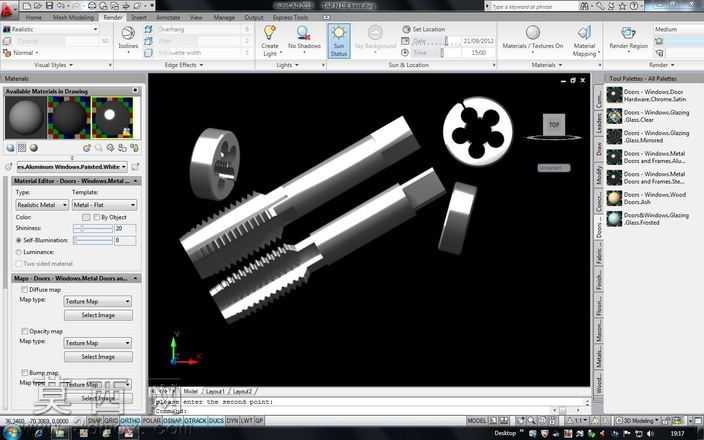

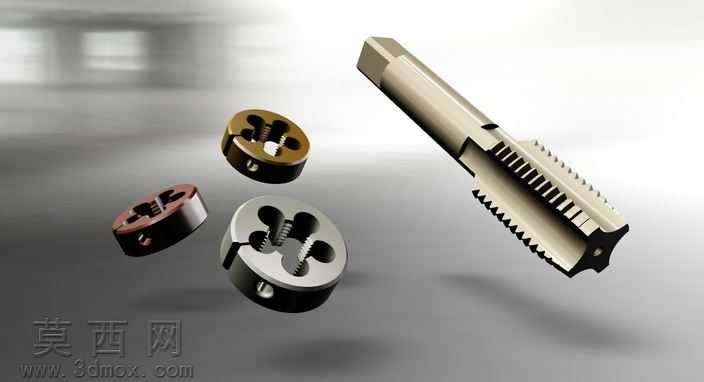

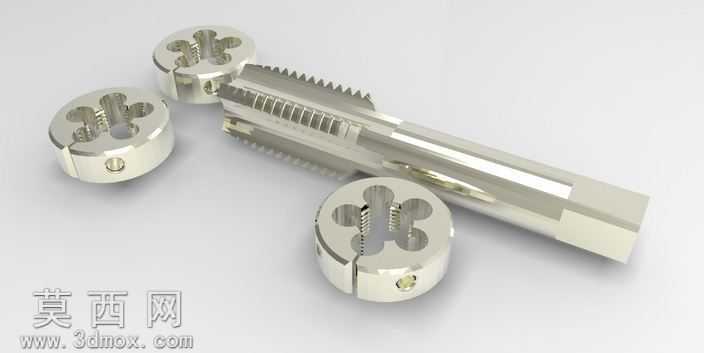

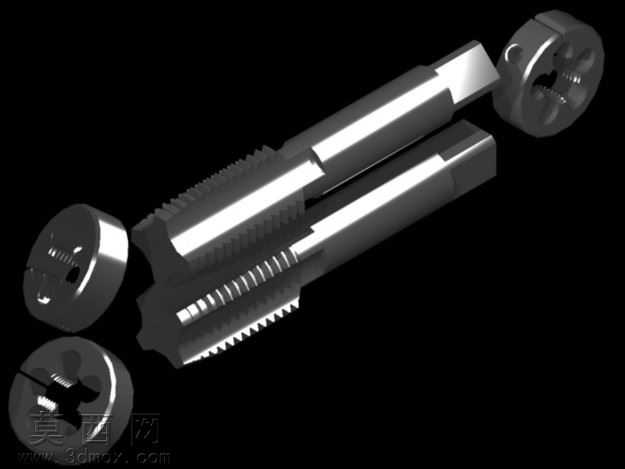

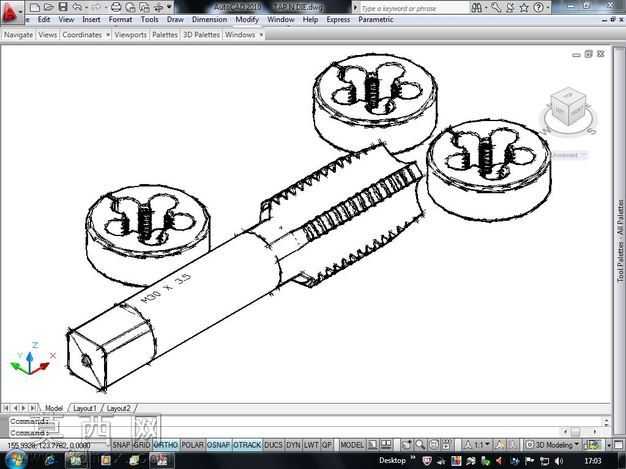

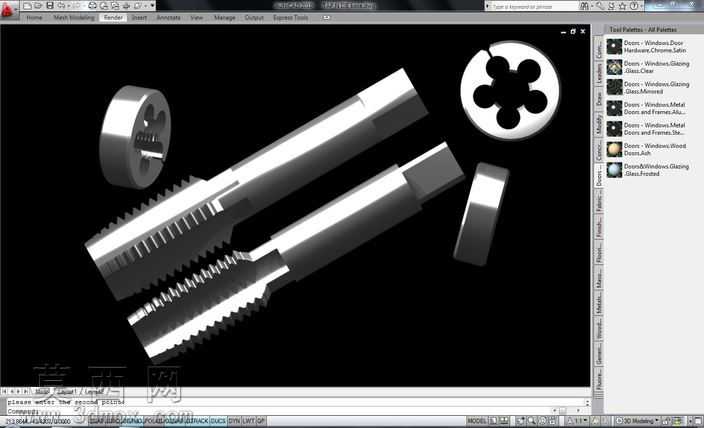

本套三维模型围绕M30规格螺纹加工所需的手用丝锥与圆板牙展开精细化建模，整体建模过程严格遵循公制螺纹加工刀具的行业设计规范，还原了两类核心螺纹加工工具的完整结构特征。建模阶段首先以M30粗牙螺纹的标准牙型参数为基准，先绘制丝锥的工作部分轮廓：精准还原切削锥部的引入角度、校准部分的完整螺纹牙型，同时细化丝锥容屑槽的螺旋曲面形态，保证槽道的排屑空间符合实际加工的排屑需求，柄部的方榫夹持结构也按照标准手动攻丝的夹持尺寸做了等比例还原，确保方榫的对边尺寸、过渡圆角都和实物参数一致。针对三款不同规格适配的圆板牙，建模时分别还原了板牙的外圆定位结构、端面的紧固螺钉锥坑、切削刃的角度调整缝隙，以及板牙内孔的完整M30螺纹牙型，同时区分了不同板牙的表面开槽结构，还原出板牙可微调螺纹加工尺寸的结构特性。材质与渲染环节，针对丝锥的高速钢基体做了金属材质调试，还原高速钢刀具经热处理后的银灰色金属质感，对刃口部分做了轻微的锐化处理，突出切削刃的锋利属性；三款板牙分别对应不同的表面处理工艺，分别还原了氧化发黑处理的深棕哑光质感、镀钛处理的暖金色金属光泽、高速钢本色的银亮金属效果，场景布光采用柔和的工业产品渲染光效，通过侧逆光勾勒刀具的轮廓棱线，突出螺纹牙型的起伏结构与容屑槽的曲面形态，同时添加柔和的地面投影增强模型的真实感。设计思路上，整套模型以服务螺纹加工教学、工装设计参考为核心目标，所有结构尺寸均参考国标手用螺纹刀具的参数设定，既可以作为机械加工教学的演示模型，也可以作为五金工具产品设计、工装夹具配套设计的参考素材，模型完整保留了各部件的可编辑参数，方便后续根据不同螺纹规格做参数化调整，适配不同的设计使用场景。
