工业传动摇臂式连接支撑构件

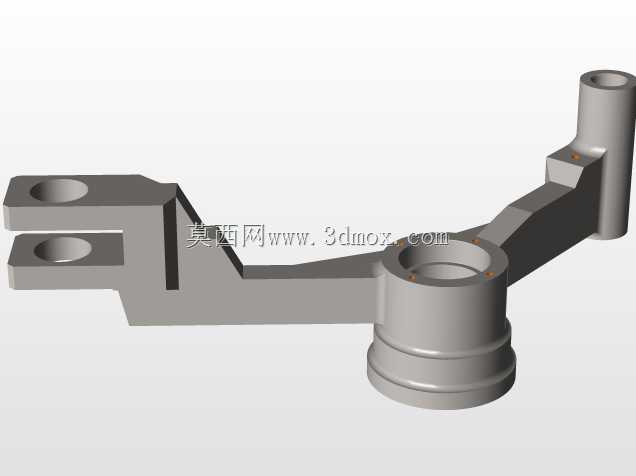

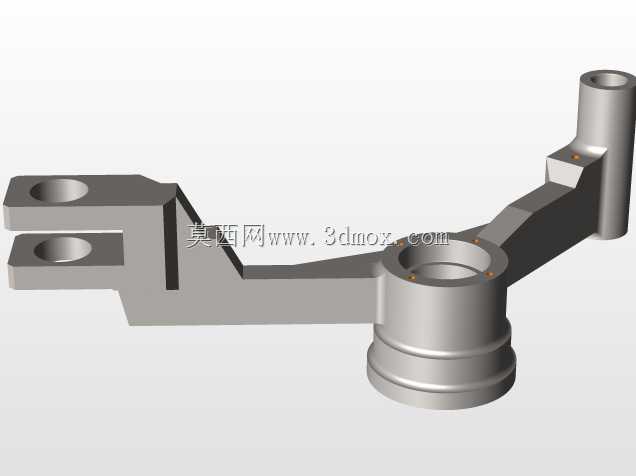

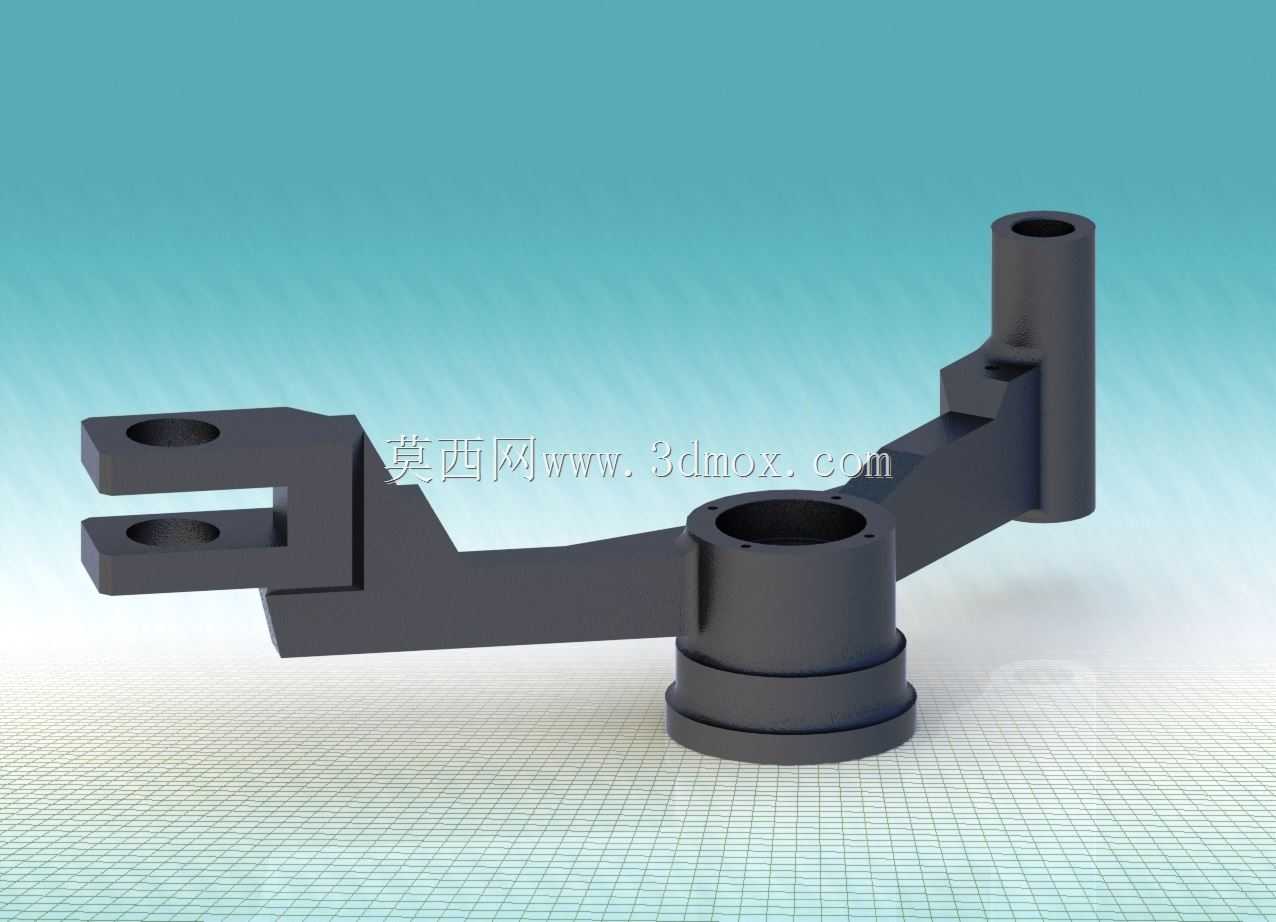

这类摇臂式支撑连接构件，多应用在轻工自动化生产线、小型专用机床的进给传动链路里，也会出现在纺织机械的张力调节机构、包装设备的工位切换摆臂组件中，承担动力传递、工位姿态保持、多节点连接定位的核心作用。从结构设计逻辑来看，构件中部的大直径筒状基座是核心安装基准，内孔预留了轴承安装位，可适配标准深沟球轴承或是滑动衬套，作为整个摇臂的回转支点，基座底部的凸缘结构做了加厚处理，能承受摆臂往复摆动时产生的倾覆力矩，避免长期交变载荷下出现基座变形。构件向左侧延伸的双叉耳结构，是执行端的连接点位，两个平行耳片上的同轴通孔用于安装铰接销，可连接气缸推杆、调节拉杆或是执行夹具，双叉耳的开口间隙做了公差匹配设计，既能保证铰接件的装配顺畅，又能减少连接后的横向窜动，耳片与臂身的过渡位置做了圆弧加强处理，规避应力集中导致的耳片断裂风险。构件向右上方延伸的单立柱结构，顶端的通孔用于安装限位杆或是位置检测触发块，立柱与主臂身的连接位置做了斜向加强筋，弥补单立柱悬臂带来的刚性不足问题，避免触发限位时出现立柱偏斜导致的检测信号偏差。整个构件的臂身采用变截面设计，在靠近基座回转中心的位置截面厚度更大，向两端连接点位逐渐过渡收窄，在保证整体刚性满足传动要求的前提下，尽可能降低构件自身重量，减少摆动过程中的转动惯量，提升传动响应速度。安装边界上，中部基座的安装端面需要与安装支架的基准面完全贴合，固定螺栓的预紧力需要按照对应材质的扭矩要求施加，避免预紧力过大导致基座内孔变形影响轴承转动，左侧叉耳的铰接销装配后需要加装开口销防松，右侧立柱的附件安装需要保证与臂身的垂直度，避免动作过程中出现卡滞。这类构件在实际选型替换时，需要重点核对基座内孔直径、叉耳开口间距、各连接孔的中心距参数，保证与原有传动链路的运动轨迹匹配，避免出现运动干涉或是行程不足的问题，建模过程中对各过渡圆角、安装孔的倒角都做了还原，能直接用于装配干涉检查、工程图导出以及后续的加工工艺编制。
