Byke概念U型三轮代步载具结构设计

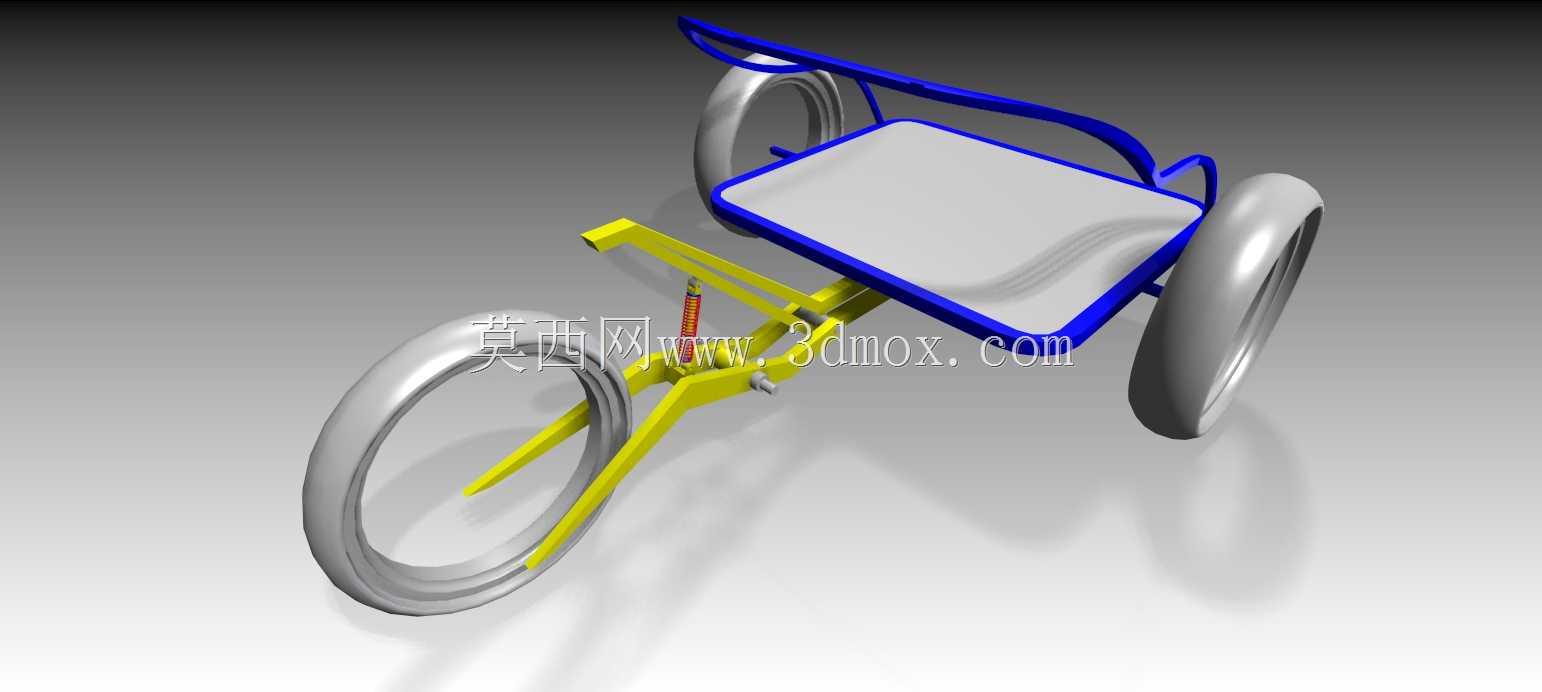

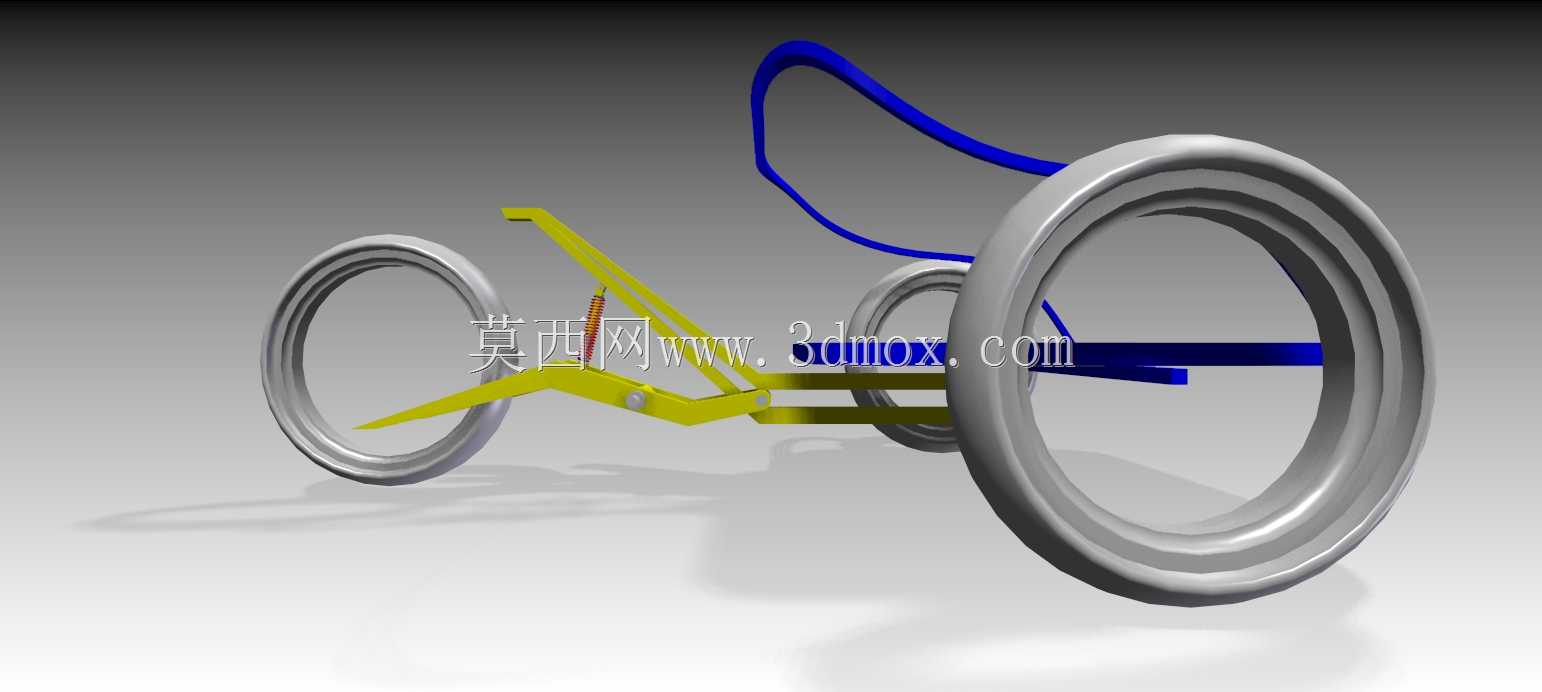

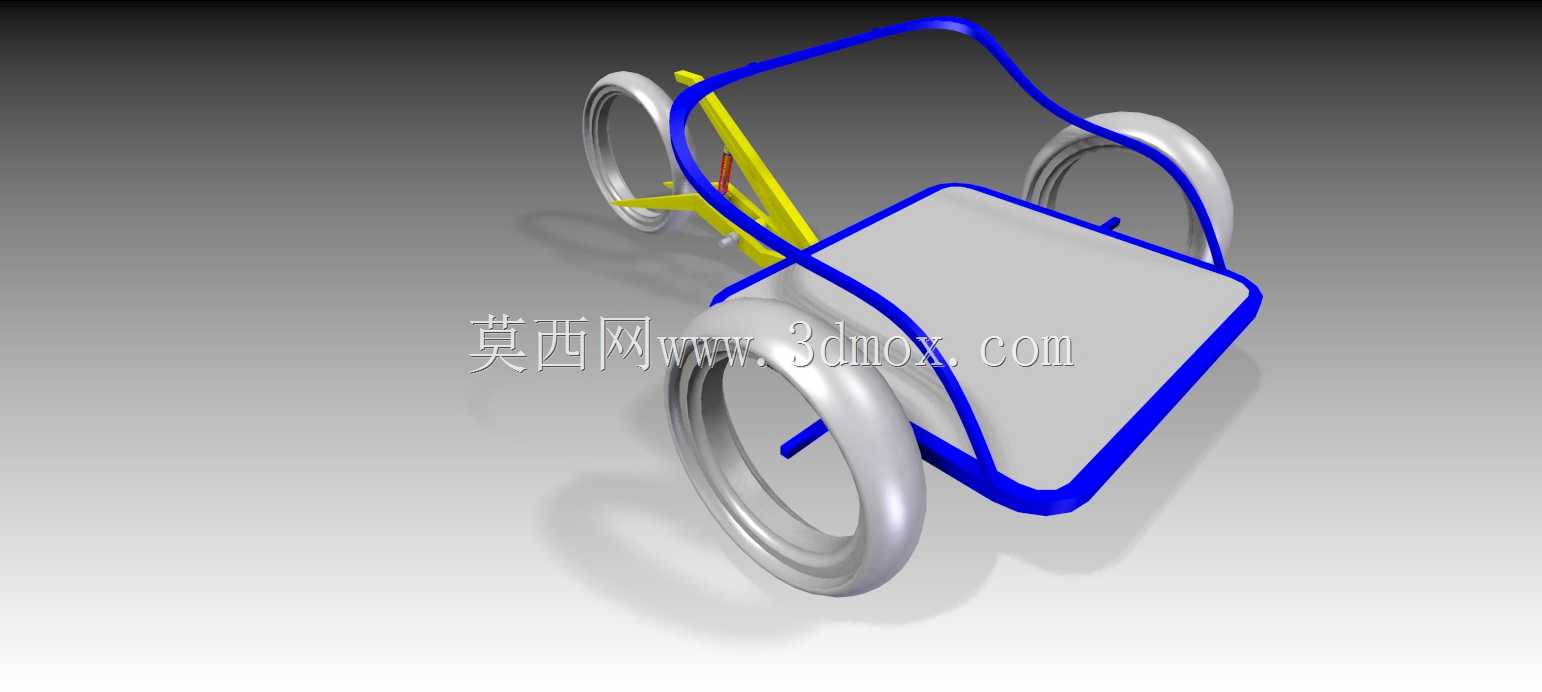

这款三轮结构的概念代步载具，采用U型一体化承载车架作为核心承载主体，区别于传统两轮自行车的管状桁架结构，U型边框既作为乘员乘坐区域的围护结构，也承担整车的主要载荷传递路径，省去了传统自行车的座管、上管、下管等分散管件的拼接工序，从结构集成度上减少了焊接或紧固件连接的点位，降低装配复杂度的同时也提升了车架整体的扭转刚度。

从应用场景来看，这款载具定位短途休闲代步场景，适配园区通勤、景区观光、社区短途出行等低速使用场景，三轮布局相比传统两轮自行车取消了驻车支撑结构，静止状态下可自主保持直立，降低了低速骑行与驻车时的平衡门槛，对骑行经验不足的使用者更友好，也适合搭载少量随身物品放置在U型车架围合的平板承载区域，无需额外加装车筐或货架。

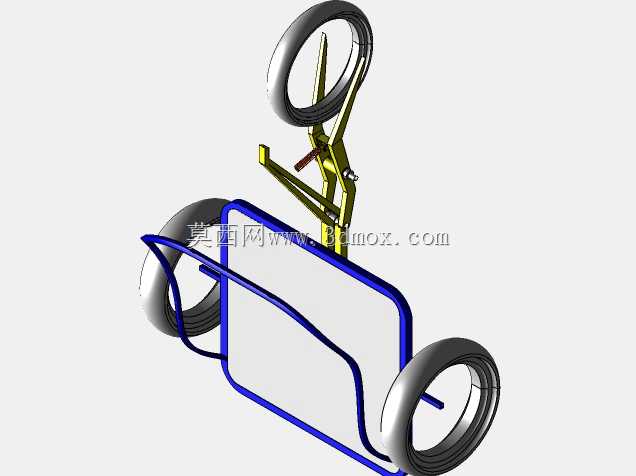

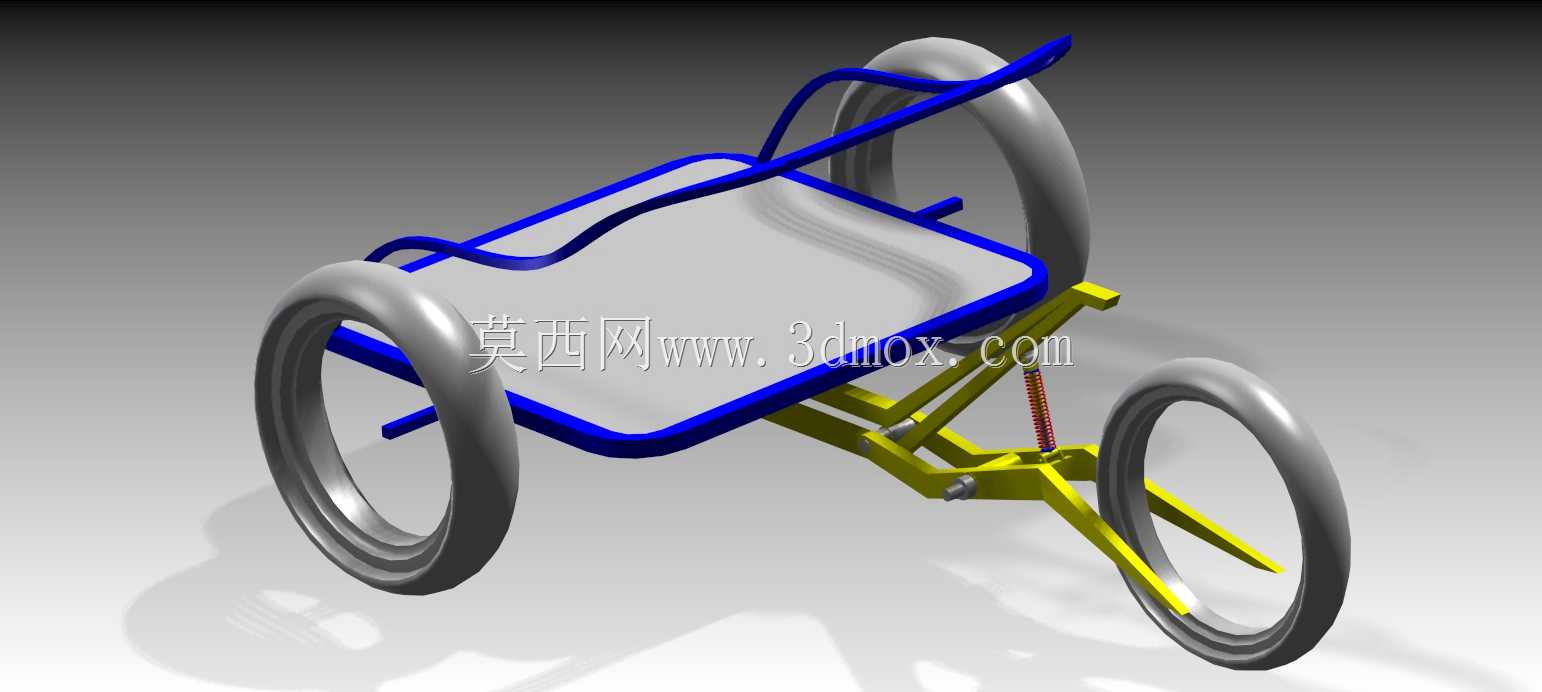

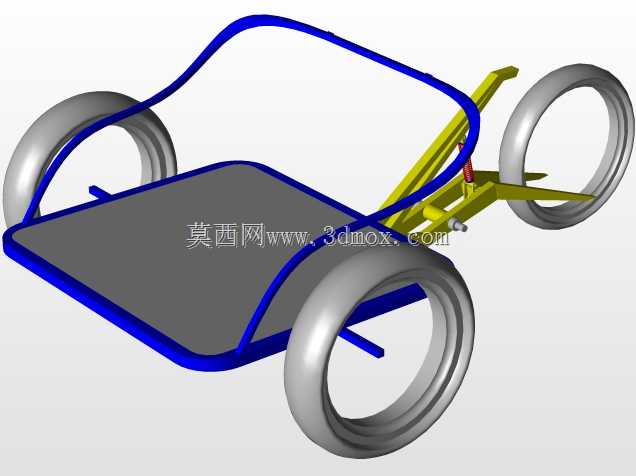

功能设计上，前部单轮负责转向，后部双轮承担主要承载，转向结构通过黄色的叉型构件与前部车轮连接，转向力传递路径短，转向阻尼可通过构件连接处的铰接点间隙调整，适配不同使用者的转向手感需求；后部双轮的连接支架采用三角桁架式布局，将轮轴载荷直接传递至U型车架的后部两个端点，载荷传递路径无冗余弯折，在承受乘员体重与路面颠簸冲击时，应力分布更均匀，可避免局部应力集中导致的车架疲劳损坏。车架上部的蓝色弯管结构除了作为扶手供使用者抓握保持身体稳定，还可作为简易的推行把手，在需要挪车或推行时无需额外加装推把结构，集成度较高。

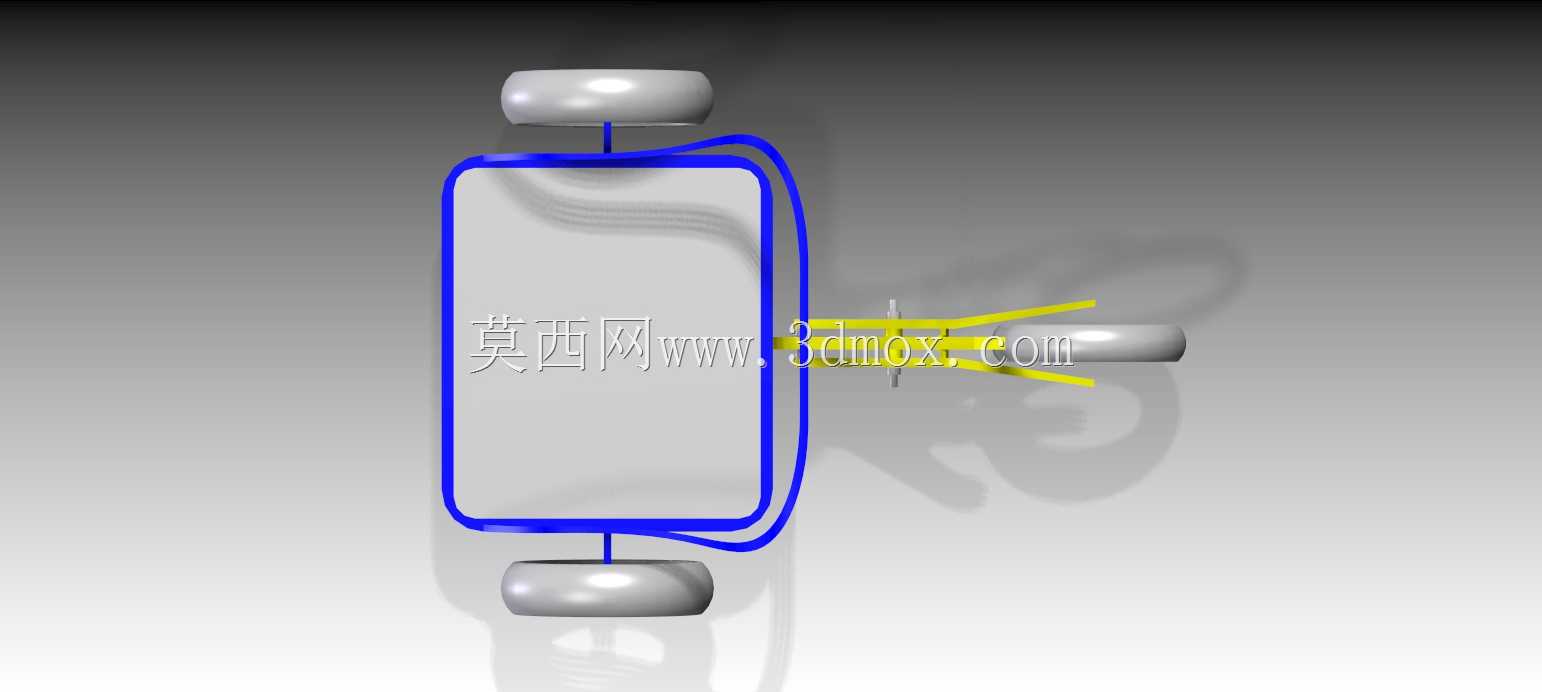

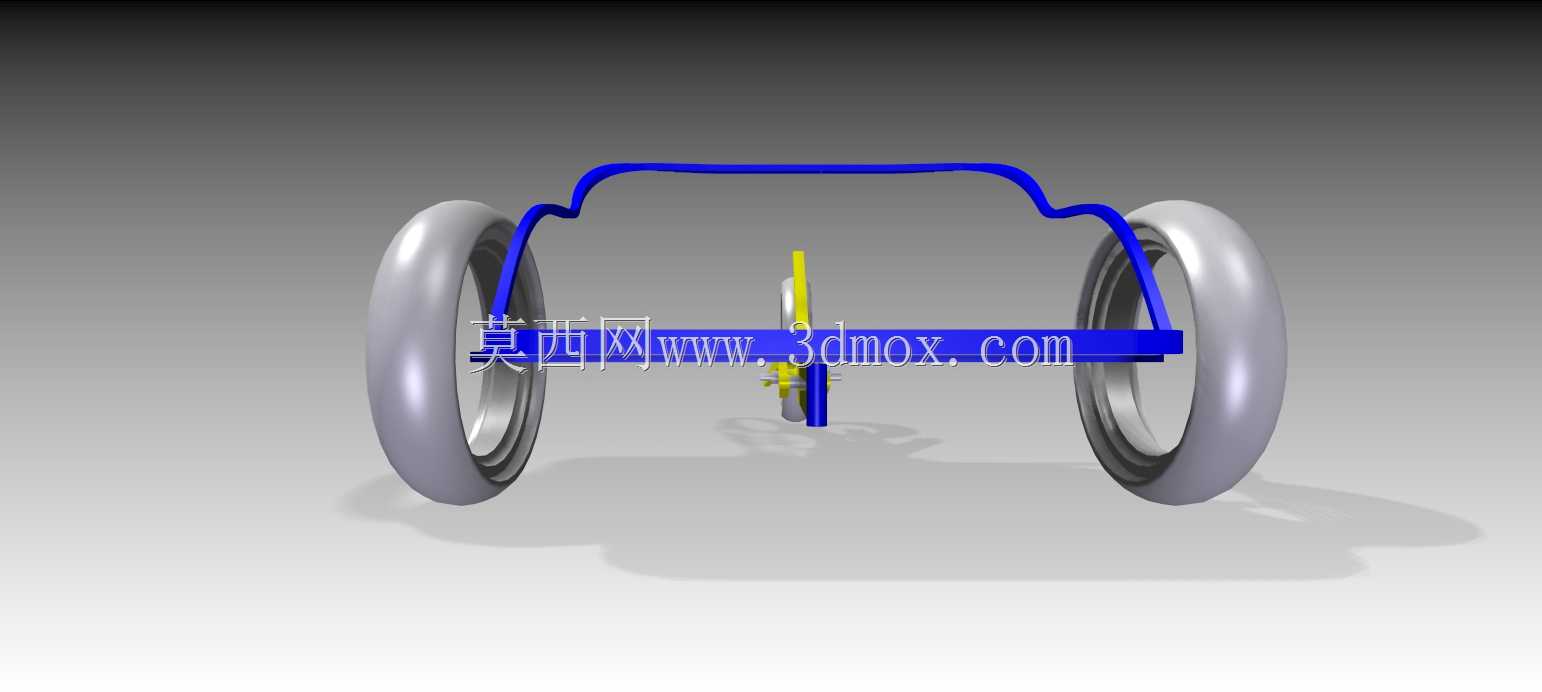

安装边界层面，三个车轮均采用无辐条的一体化轮辋结构，轮体与车架的连接点仅保留轮轴铰接位置，轮体转动的避让空间在设计初期就已通过U型车架的开口尺寸预留，前部车轮的最大转向角可达到左右各35度，转向过程中轮体不会与车架的黄色支撑构件发生运动干涉；后部双轮的轮距控制在600毫米以内，既保证了转向时的侧倾稳定性，也能满足常规非机动车道的通行宽度要求，整车长度控制在1200毫米级别，转弯半径小于1.5米，在狭窄的园区步道或社区道路上也能灵活转向。U型车架围合的乘坐区域平板采用平整化设计，表面预留了软性坐垫的安装点位，使用者可根据需求加装不同厚度的坐垫提升乘坐舒适度，平板下部与支撑支架之间预留了100毫米左右的间隙，可用于布置简易的储物格或小型动力组件，若后续衍生电动版本，可直接在该间隙内放置电池与控制模块，无需大幅改动原有车架结构。

从结构设计思路来看，这款载具打破了传统自行车的菱形车架固有思路，以U型承载结构为核心整合了乘坐围护、扶手、载物平台的多重功能，外露的支撑构件均采用等截面型材加工，加工时仅需完成型材的裁切与铰接点的钻孔工序，无需复杂的弯管或冲压成型工艺，小批量试制阶段的加工成本更低，构件的通用性也更强，后期维护更换构件时无需定制特殊截面的零件。
