流线型便携手动卷尺外壳结构设计

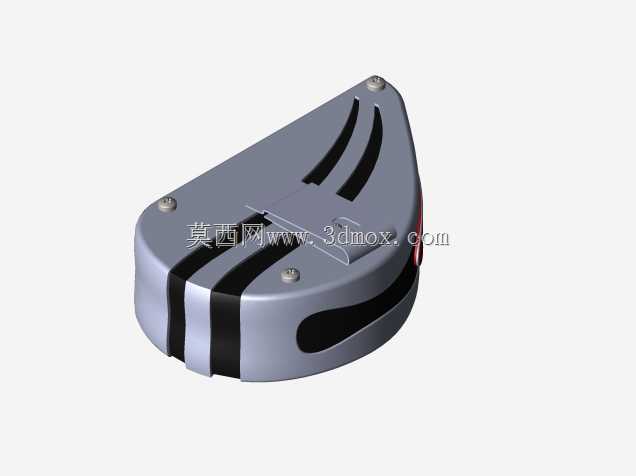

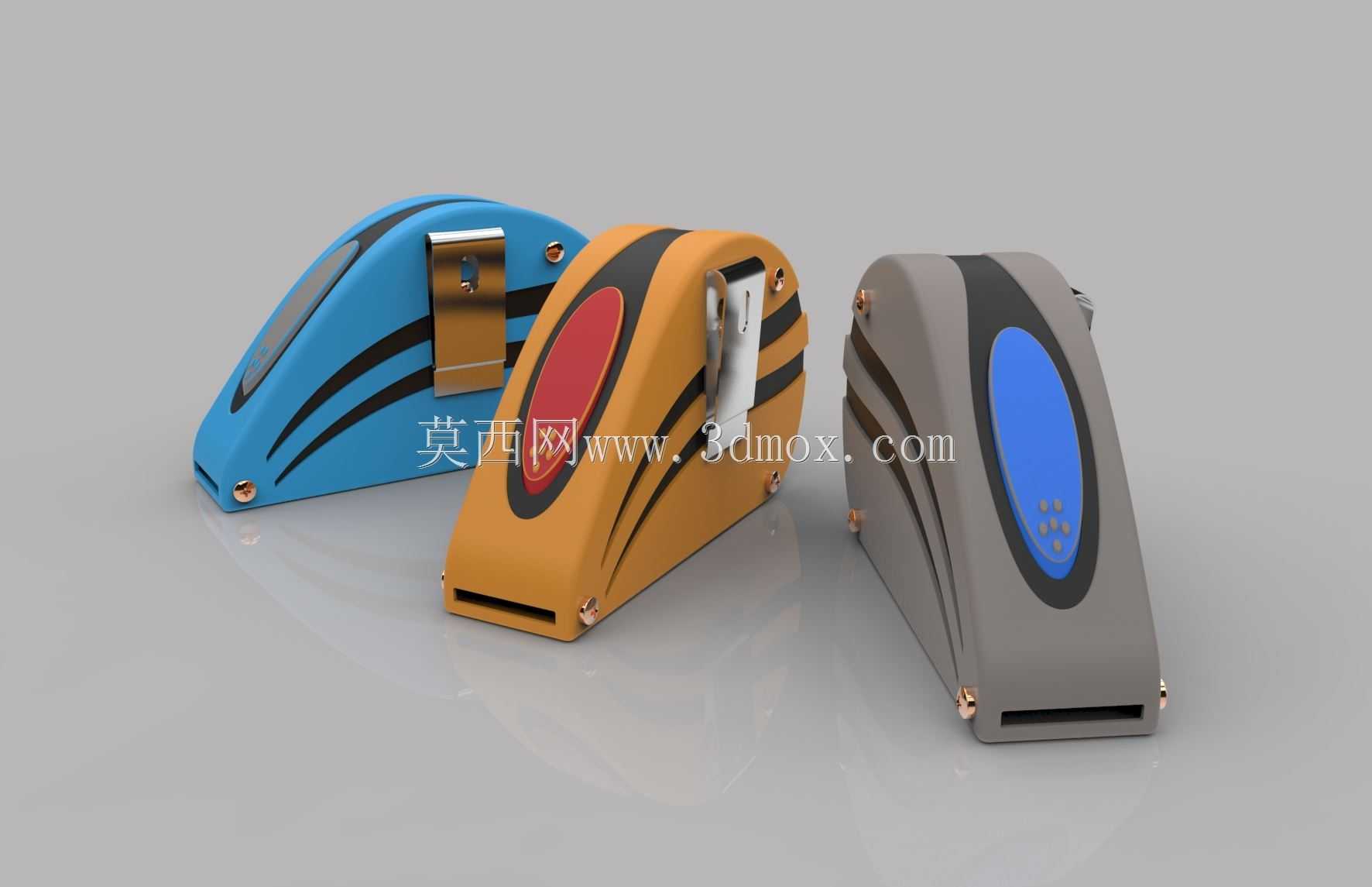

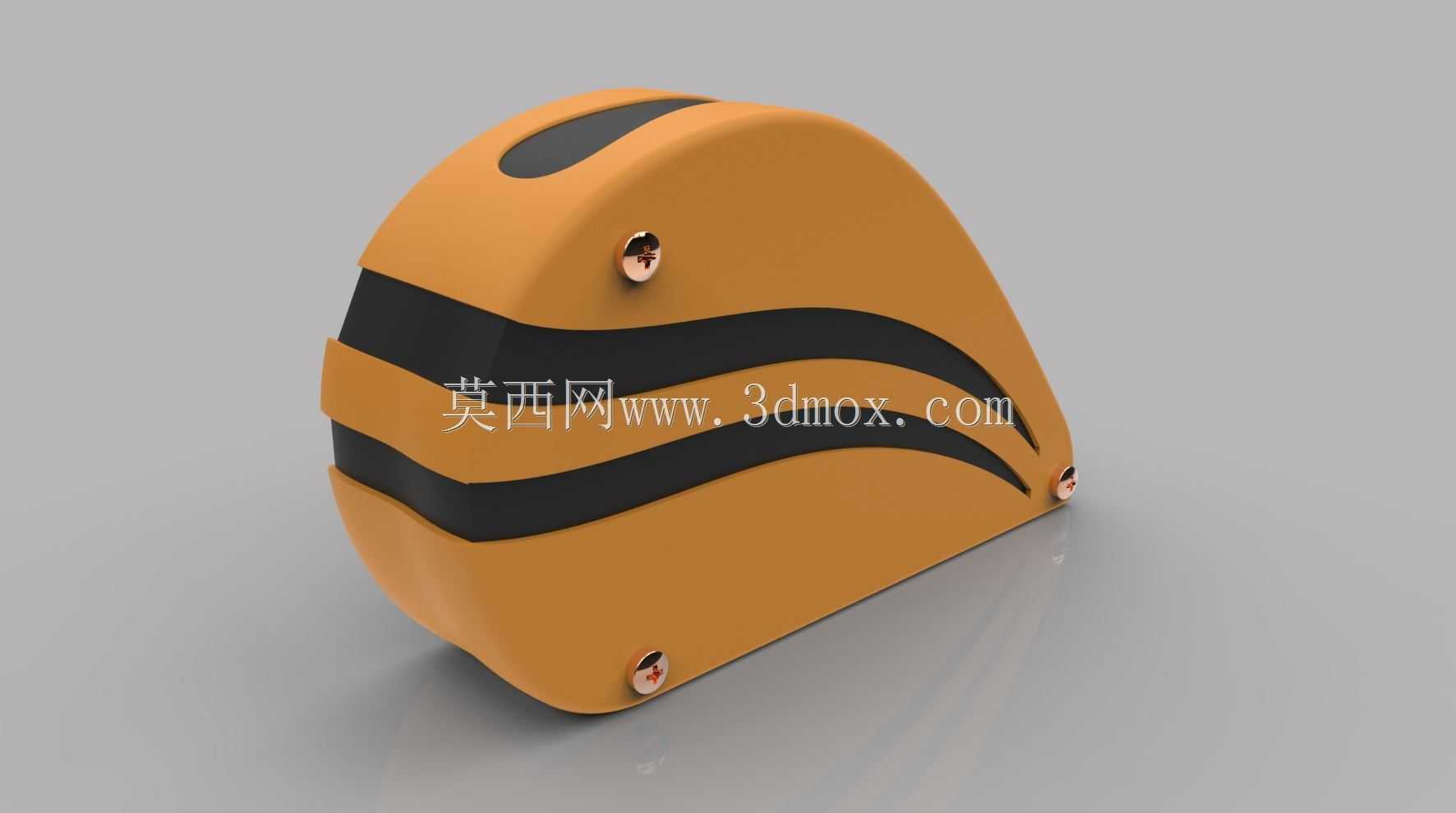

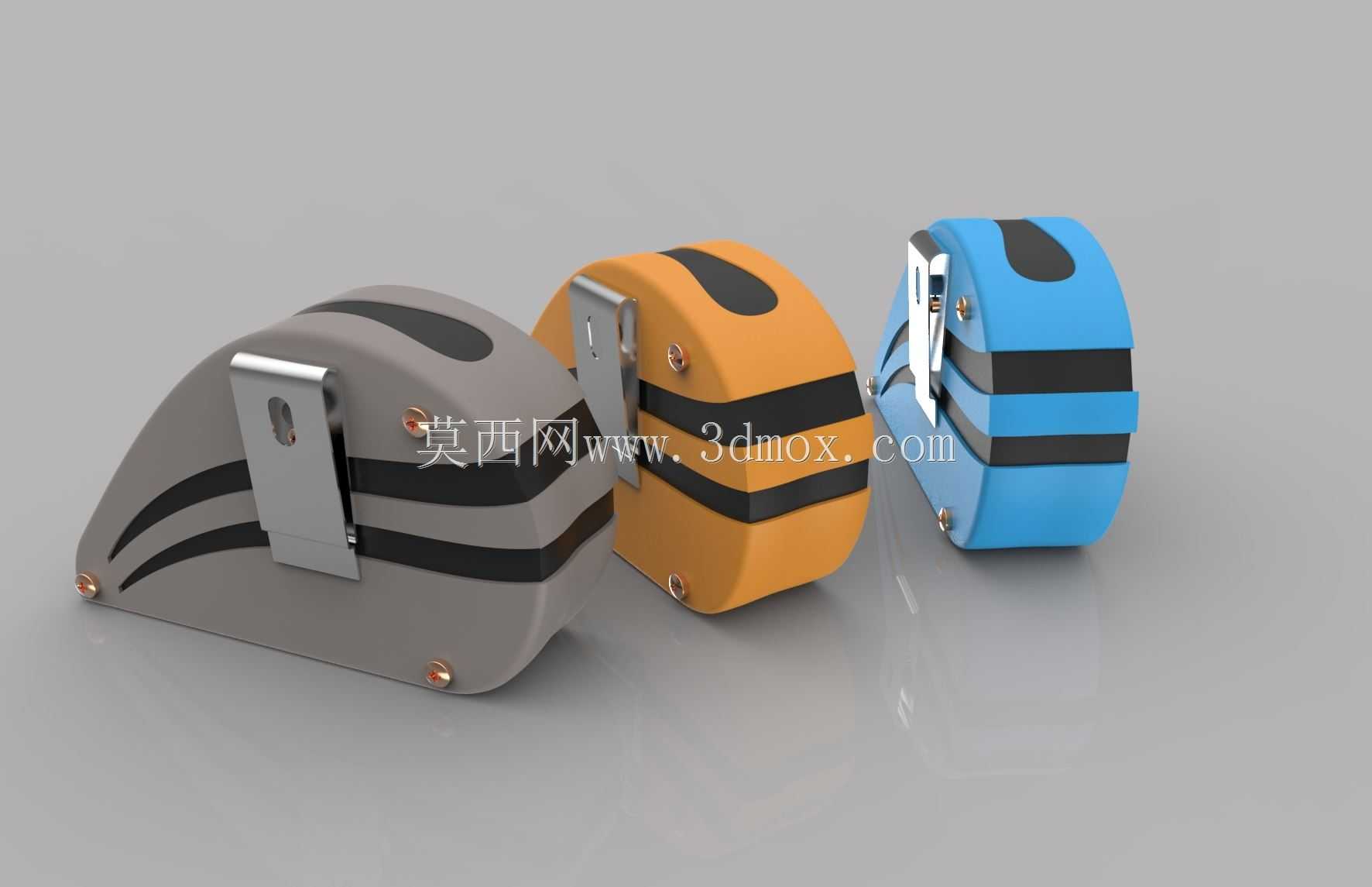

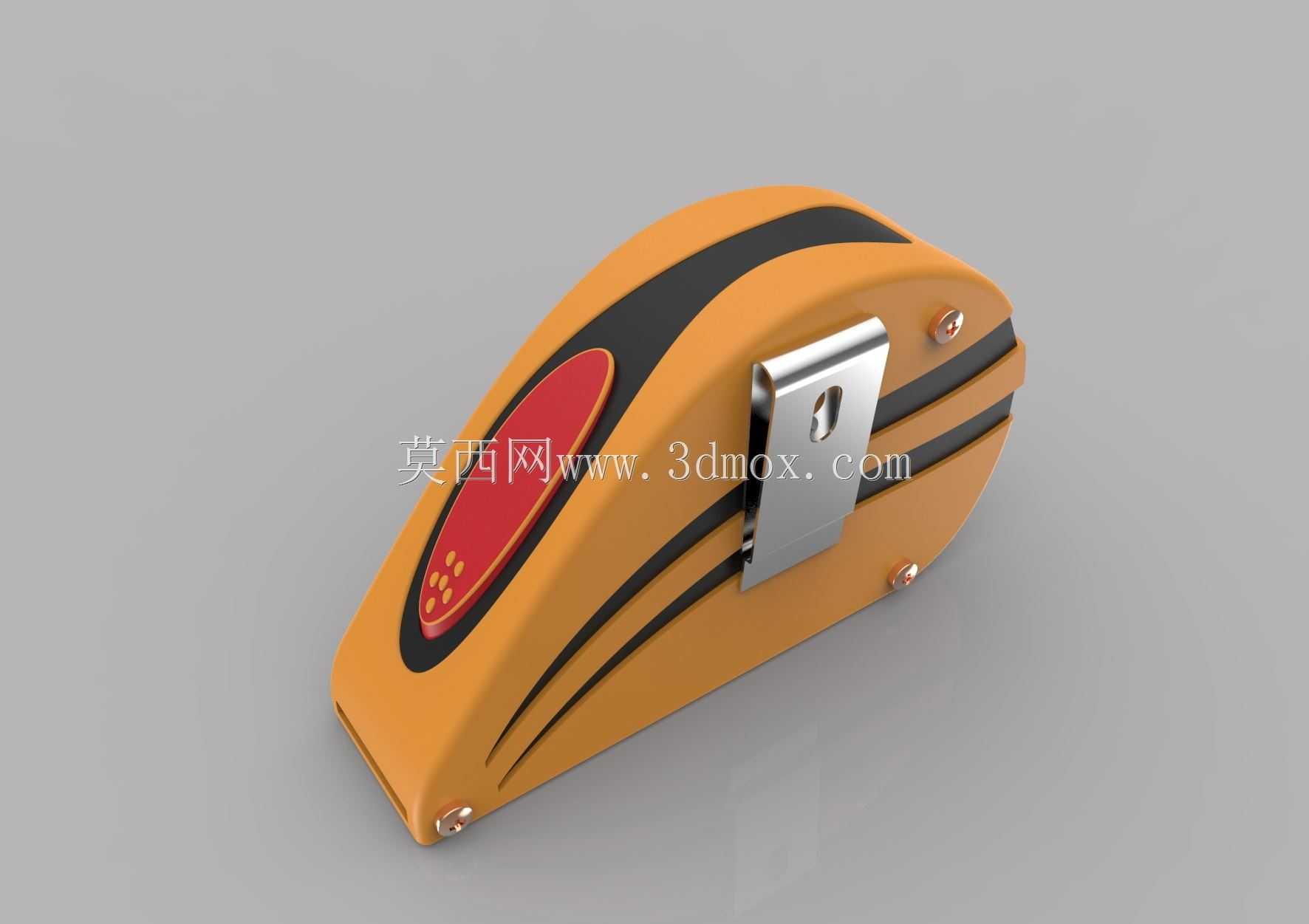

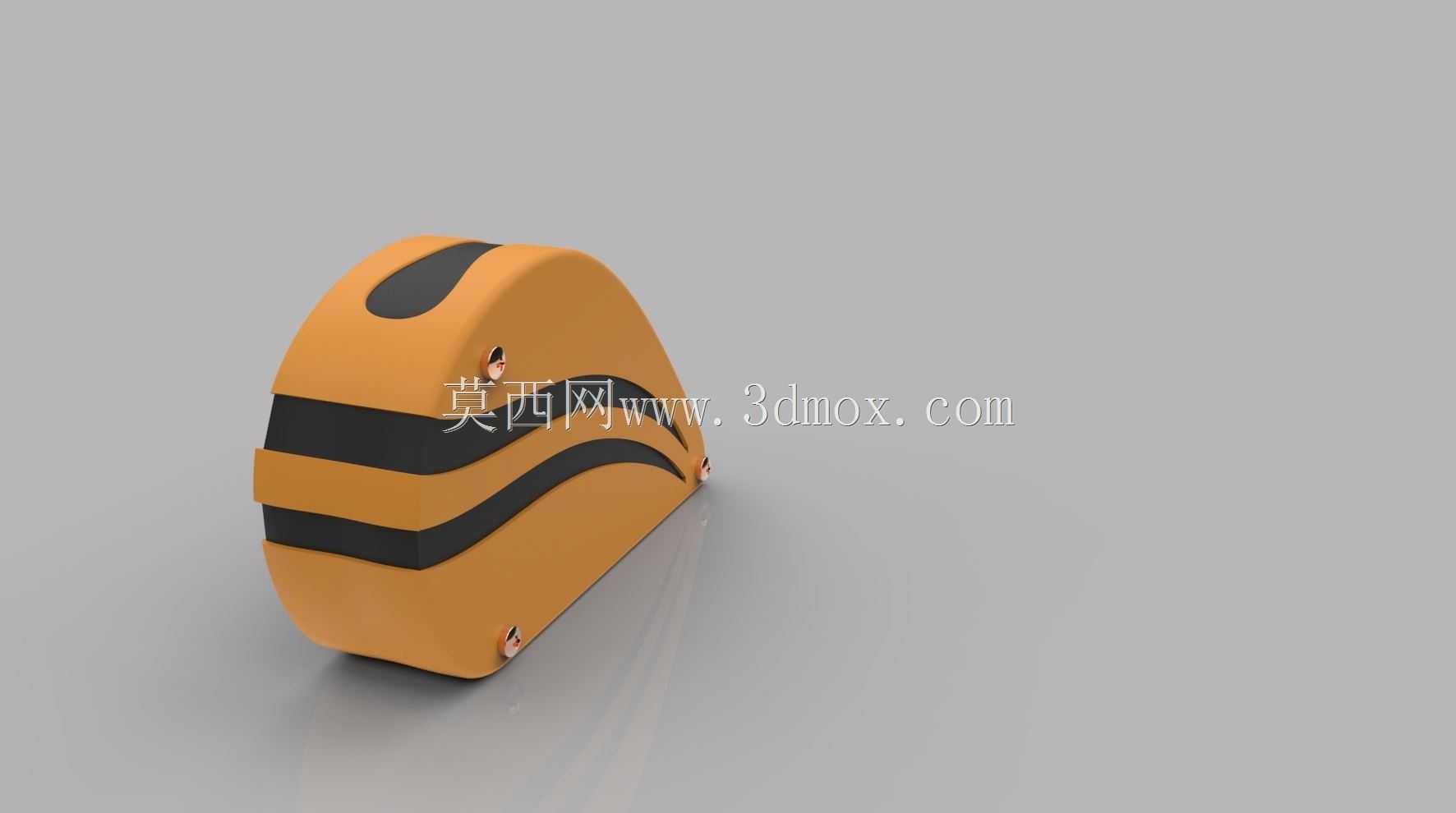

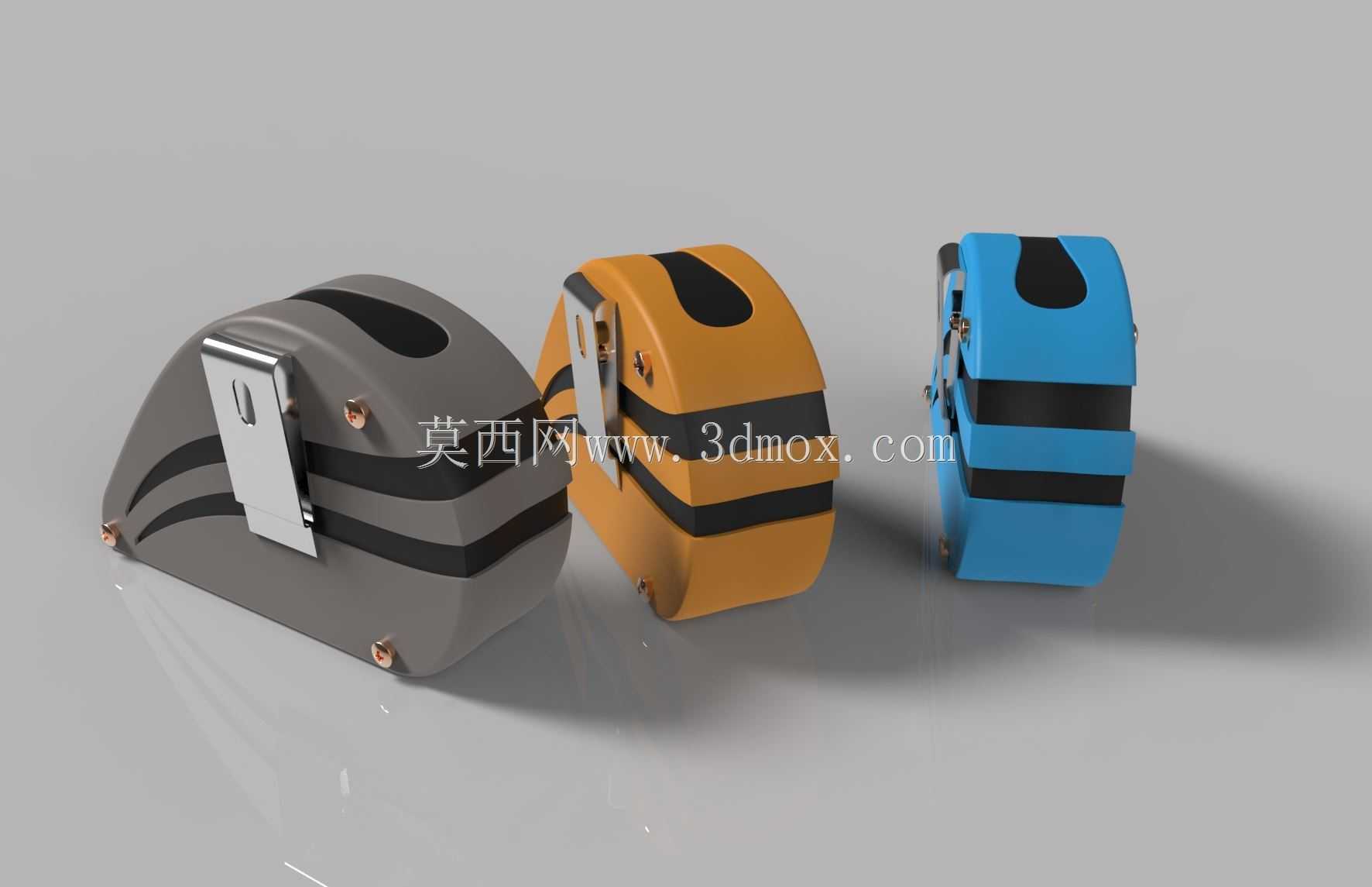

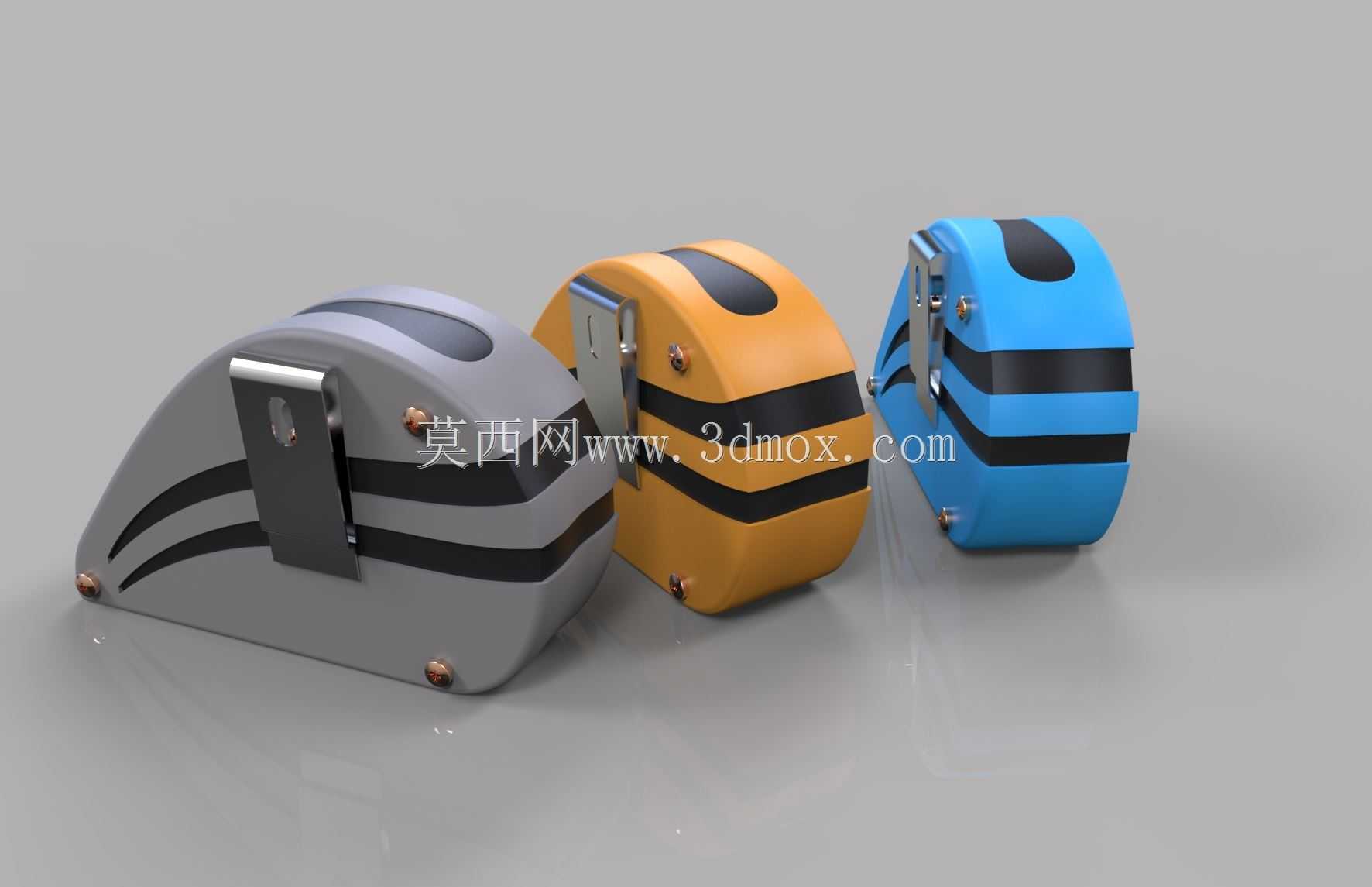

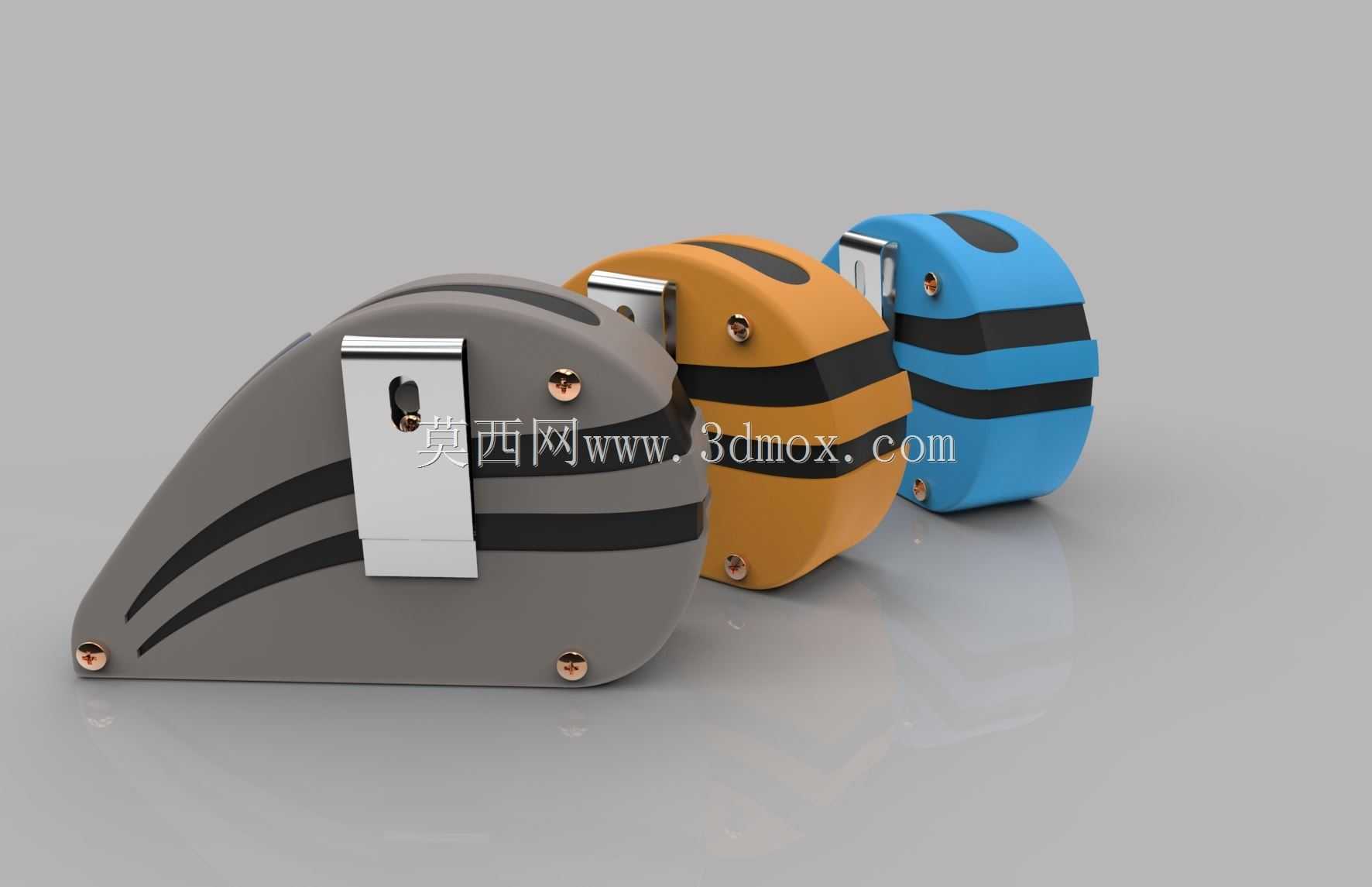

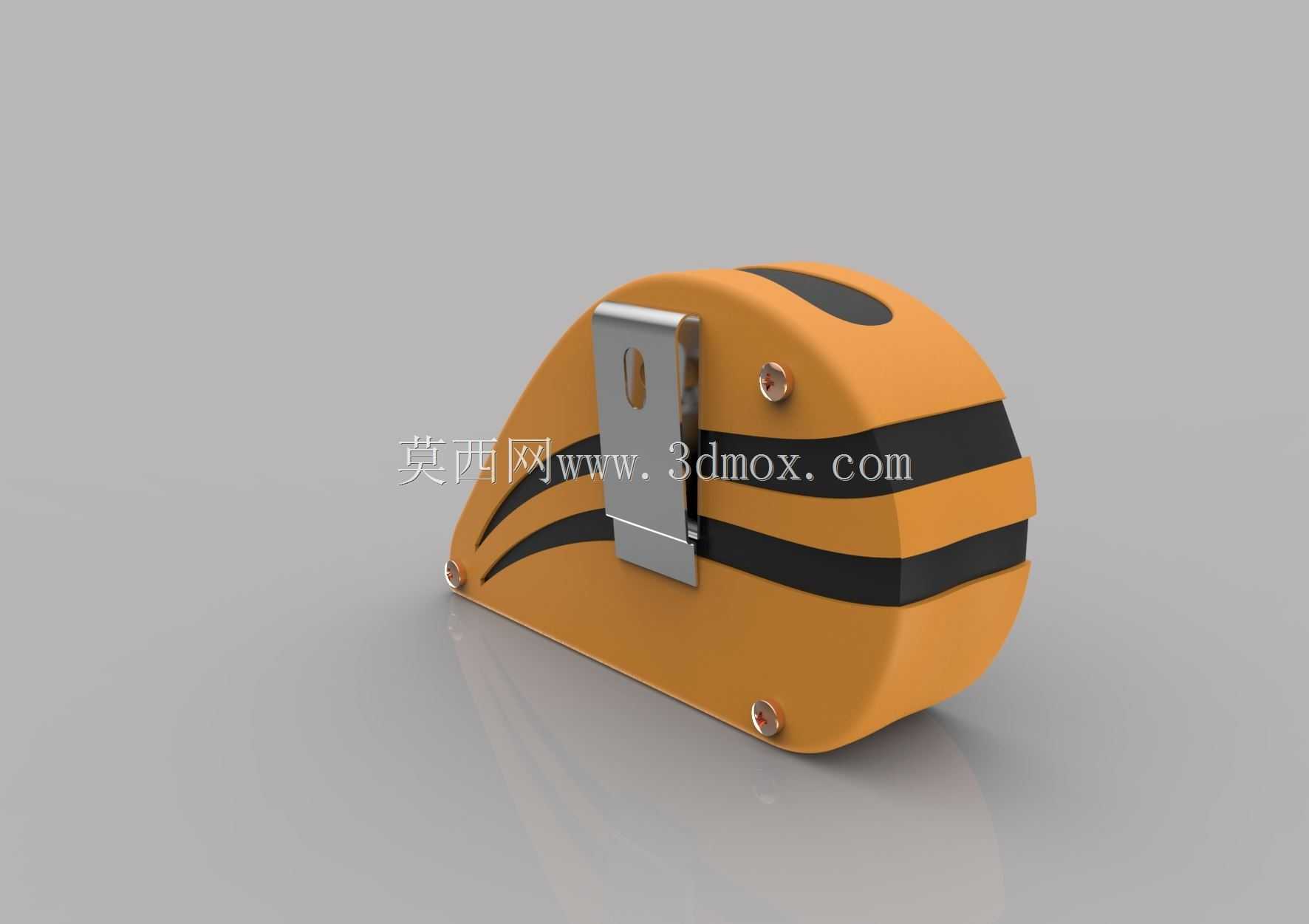

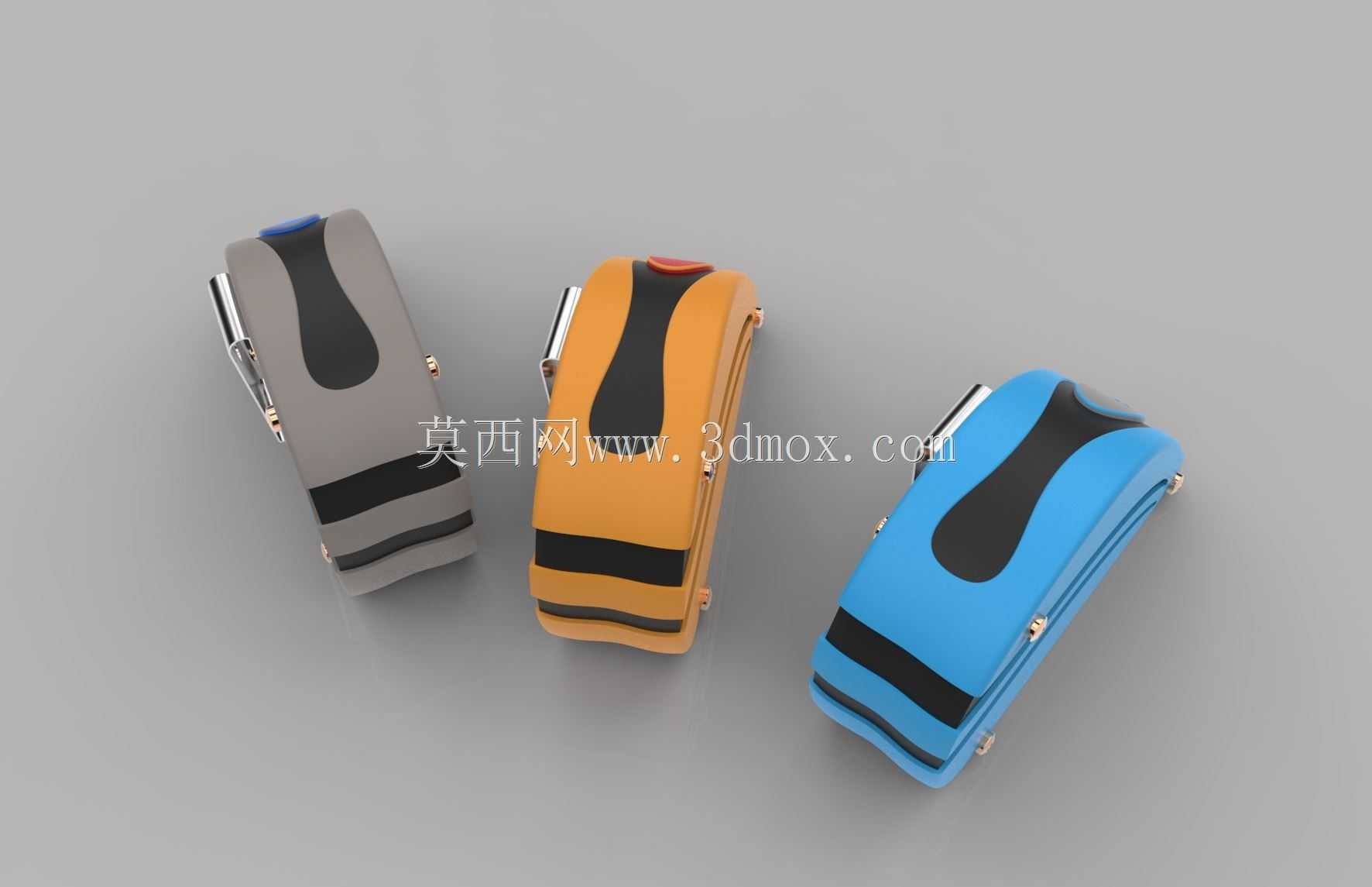

日常生产作业里，手动钢卷尺是一线装配、钣金下料、现场勘测、家装施工场景中出镜率最高的长度测量工具，这款流线型外壳的卷尺结构，在握持贴合度、抗跌落防护、尺带收卷导向三个核心使用维度做了针对性的结构优化。从实际使用场景出发，现场作业人员多数时候需要单手握持卷尺完成抽拉、锁定、收卷的全套操作，传统方正棱角的卷尺外壳长时间握持会硌压掌根，这款外壳采用大弧面过渡的笼形流线轮廓，贴合手掌自然弯曲的形态，抽拉尺带时手腕不需要刻意调整角度就能保持施力方向与尺带拉出方向同轴，能有效减少尺带偏斜带来的测量误差。外壳侧面预留的金属别扣安装位，做了内嵌式的沉台设计，别扣固定后突出外壳表面的高度控制在3mm以内，别在工装裤腰带上时不会勾挂线缆、工作服布料，日常攀爬设备、跨工位走动时不会因为剐蹭导致卷尺脱落。外壳的尺带出口位置做了加长的耐磨导向槽，槽口内嵌不锈钢耐磨衬片，尺带反复抽拉收卷时不会直接摩擦塑料壳体，避免长期使用后出口磨损变大导致尺带晃动、测量基准偏移的问题。外壳正面的装饰区域同时集成了制动按键的安装位，按键采用下沉式布局，拇指自然搭在壳体上就能触碰到制动键，不需要挪动握持位置就能随时锁定尺带长度，测量高处或者狭窄空间尺寸时操作更顺手。壳体的合模缝做在侧面弧面的切线位置，上下壳通过四颗铜质嵌件螺丝锁紧，跌落时合模缝不会因为冲击力开裂，边角位置做了2mm的加厚胶位，从1.5米高度掉落到水泥地面时，冲击力会顺着弧面分散，不会出现壳体碎裂、内部尺带簧片脱位的情况。不同配色的壳体采用同款模具换色生产，不需要额外修改模具结构，批量生产时能快速切换外观配色，适配不同渠道的产品标识需求。壳体内部的尺带卷轴安装位做了同心度限位结构，尺带卷收时不会出现偏摆，收卷过程更顺畅，不会出现尺带卡滞、打卷的问题，整体结构没有多余的冗余设计，所有曲面造型都服务于握持手感与抗摔性能，没有为了外观牺牲实际使用的可靠性。
