工业废水处理脱脂工艺成套装置

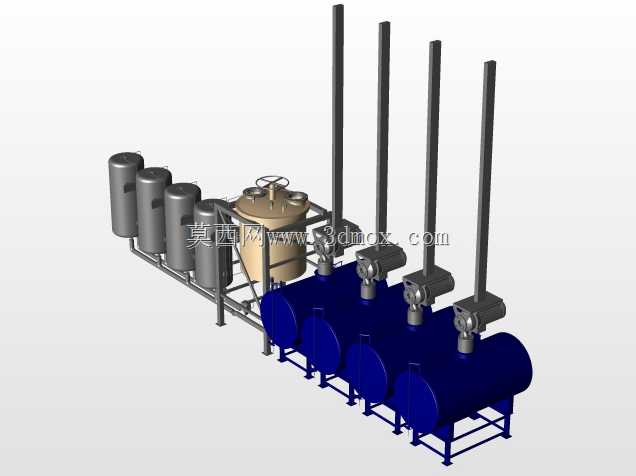

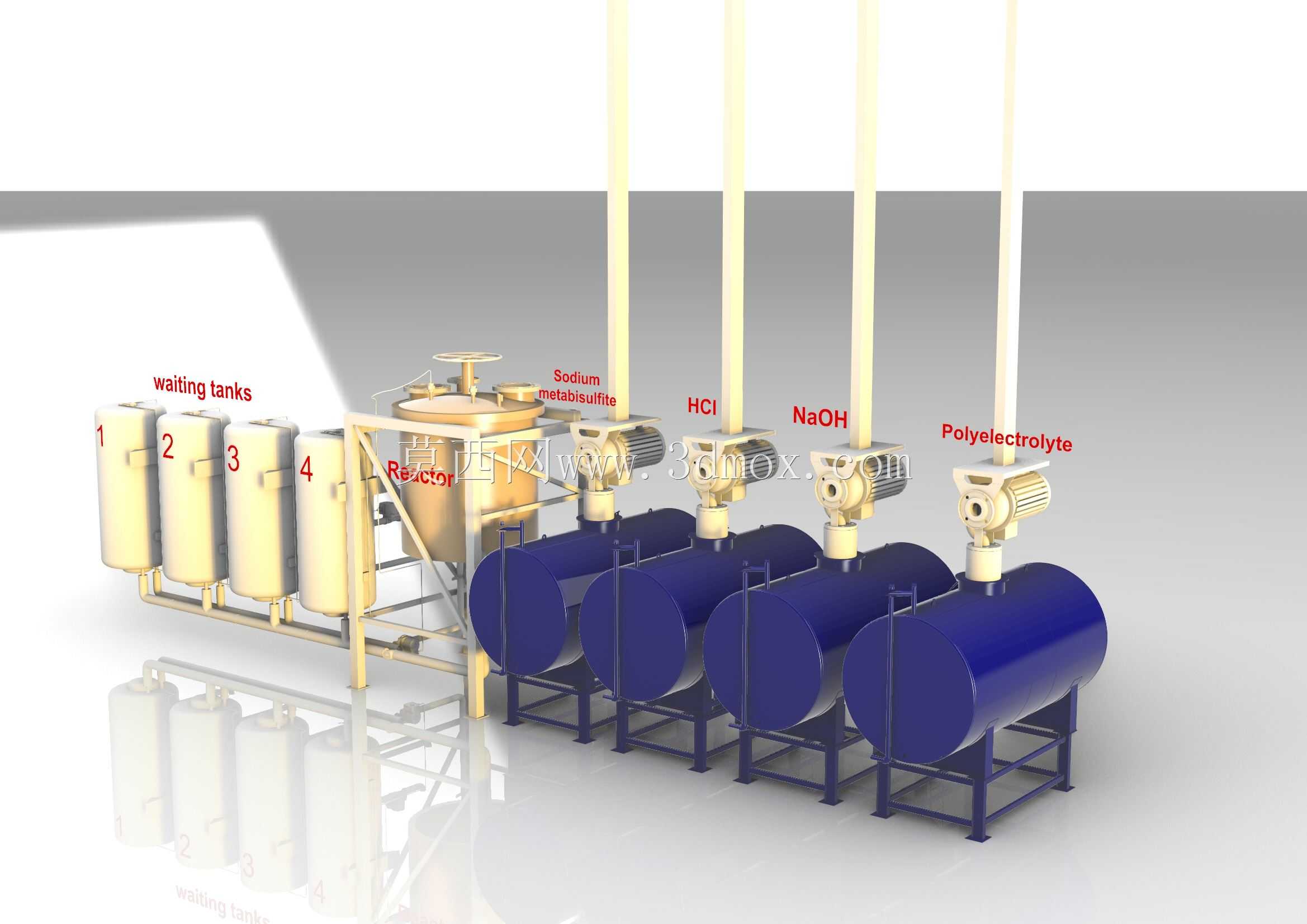

这套装置主要面向金属表面处理、涂装前处理工序产生的含油脱脂废水处理场景，是废水预处理段的核心工艺单元，可独立完成脱脂废水的破乳、絮凝、pH调节、反应沉淀全流程作业，适配中小产能的机加工、汽配、五金电镀生产线的废水站配套使用。从结构布局来看，装置左侧设置四组串联等待罐，单罐容积按常规处理量匹配，罐体采用立式圆柱结构，支腿高度预留排污阀操作空间，罐间连接管路采用侧进侧出排布，避免罐底积泥堵塞管路，等待罐主要用于废水的均质均量，缓冲前端来水的水质水量波动，避免瞬时高浓度含油废水冲击后续反应单元。中部设置核心反应釜，釜体采用带椭圆封头的立式结构，顶部设置人孔、加料口与排气口，釜内配套搅拌组件，搅拌桨采用折叶涡轮式设计，可在低转速下实现药剂与废水的充分混合，避免局部药剂浓度过高导致的絮凝体破碎，反应釜主要完成破乳剂投加后的油水分离反应，将废水中的乳化油滴破乳后聚集成大颗粒油珠实现初步分离。右侧排布四组卧式加药搅拌罐，分别对应亚硫酸钠、盐酸、氢氧化钠、聚电解质四种药剂的储存与投加前溶解搅拌，罐体采用卧式鞍座支撑，降低整体设备重心，顶部安装的搅拌电机采用立式直联结构，输出轴设置机械密封避免药剂渗漏，各加药罐出口配套计量泵接口，可根据进水水质参数动态调整药剂投加量，实现pH值精准控制与絮凝效果优化。整套设备的管路排布沿设备支架分层铺设，药剂管路与废水管路采用不同色标区分，便于后期运维排查，设备整体安装底座采用型钢焊接框架，所有罐体与支架的连接位置均设置减震垫，避免搅拌作业产生的振动传导至地面引发管路松动。设计阶段充分考虑现场安装边界，整套装置的横向宽度适配标准工业厂房的门洞尺寸，顶部排气口预留法兰接口可对接废气收集管路，设备底部预留150mm的检修空间，便于排污阀、管路法兰的日常维护与渗漏排查，各罐体的液位计接口统一设置在操作侧，无需绕行即可观察各罐液位状态，操作面板集中布置在装置前端，可实现搅拌启停、药剂投加的就地控制，也可预留通讯接口对接厂区废水站的中控系统实现远程调控。在工艺适配性上，这套装置可根据进水含油浓度调整反应釜的停留时间，通过增减等待罐的串联级数适配不同处理规模，加药罐的容积按8小时连续作业配置，减少药剂补加频次，降低运维人员的劳动强度，罐体材质可根据废水腐蚀特性选择碳钢衬塑或不锈钢材质，适配不同酸碱度的脱脂废水处理需求。
