防疫消杀通道喷淋消毒设备结构

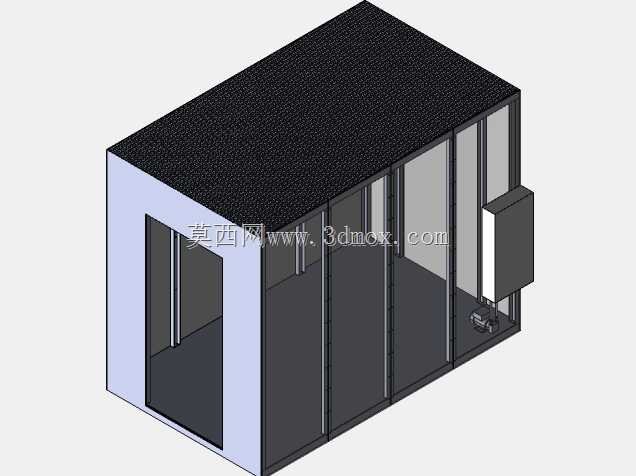

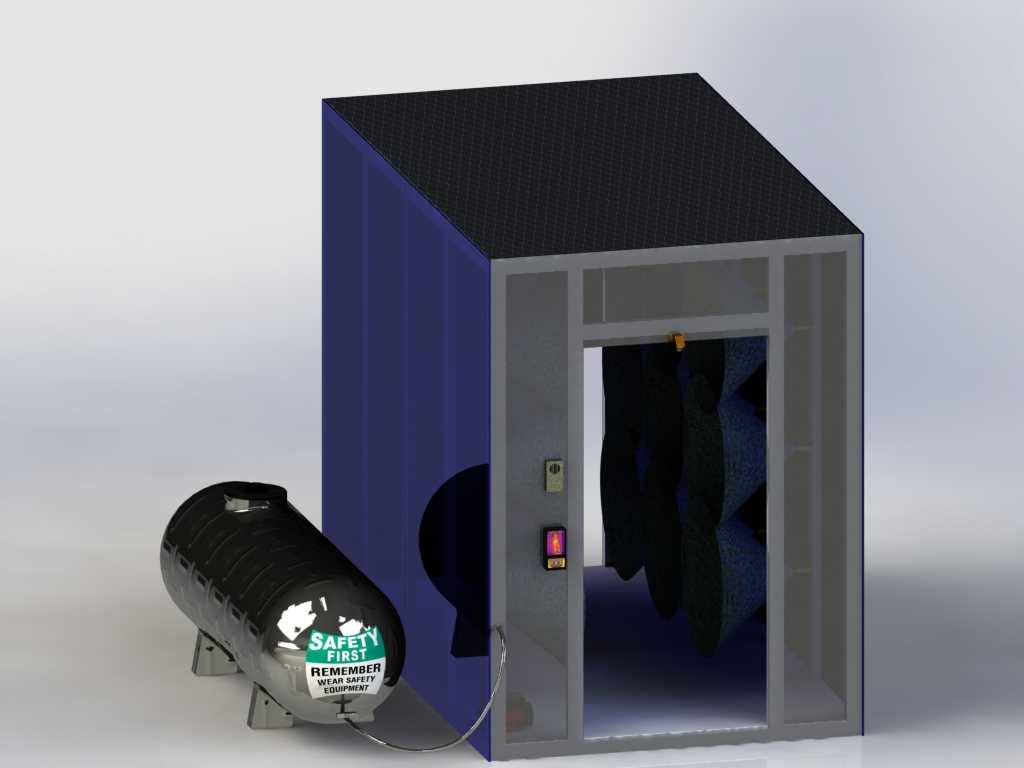

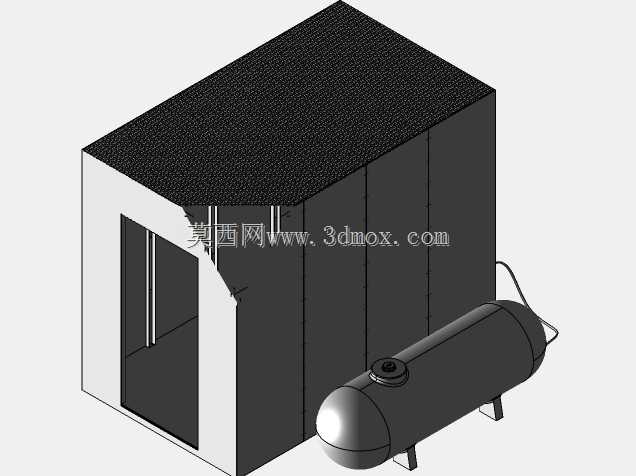

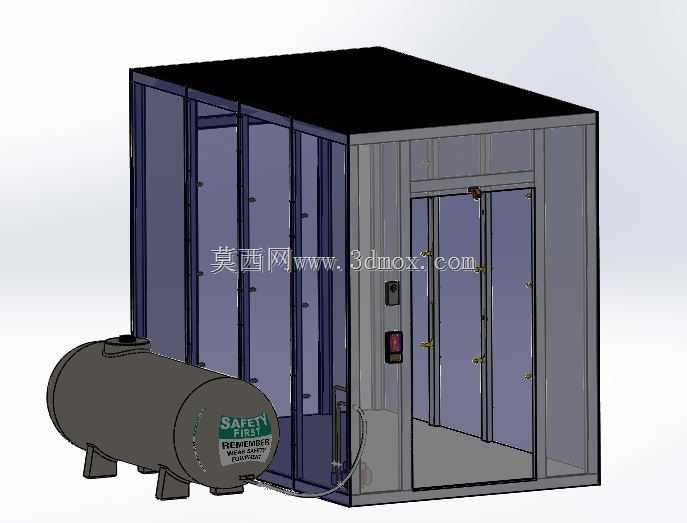

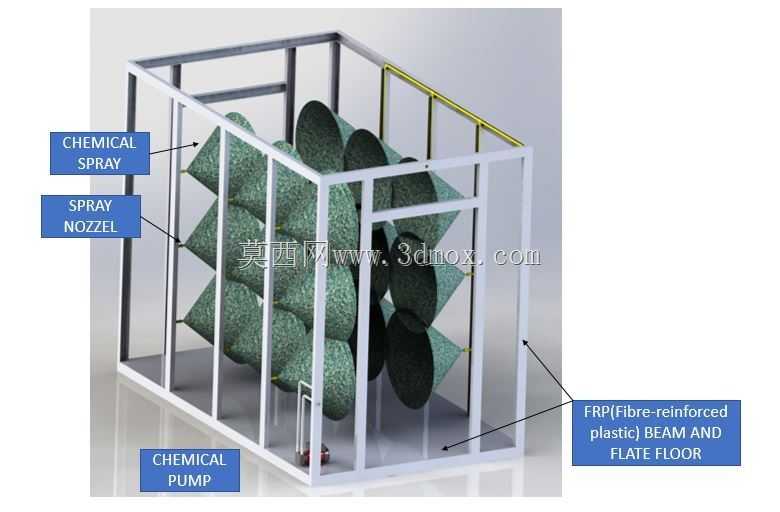

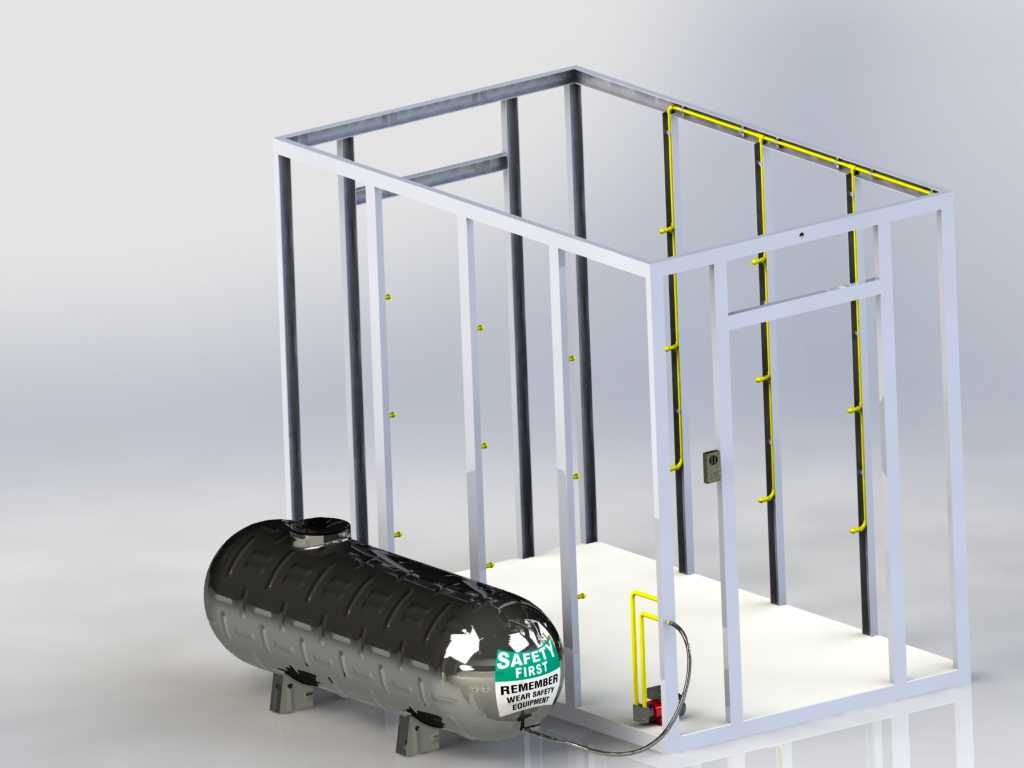

这款消杀通道设备主要面向人员流动密集的公共场景布设，比如厂区出入口、社区卡口、商业场所入口、交通场站进站口这类需要对通行人员做体表消杀的区域，核心作用是通过全覆盖的喷淋作业，对通行人员的外露衣物、携带物品表面做均匀的消毒剂涂布，切断接触传播的潜在路径。从结构设计来看，整体采用模块化框架式搭建思路，主体支撑选用标准型材做拼接，现场安装不需要复杂的焊接作业，仅通过标准紧固件就能完成整体框架的组装，运输阶段可以将型材拆解成散件打包，大幅降低长途运输的体积占比，也能适配不同场地的尺寸调整需求，常规布设的通道内部净宽预留1.2米左右的通行空间，净高控制在2.2米，既满足单人正常通行的空间需求，也不会因为内部空间过大导致消毒剂无谓损耗。设备的储液单元采用卧式承压储液罐布置在通道侧方，罐体底部设置支撑鞍座直接落地固定，不需要额外做抬高基础，储液罐的容积按照单通道满负荷连续运行4小时的消耗量设计，避免频繁加注消毒液的运维麻烦，罐体上预留液位观察、补液、排污的标准接口，日常运维只需要定期检查液位、补充配比好的消毒液即可。喷淋管路沿着框架的立柱、顶部横梁做布管，所有喷嘴的喷射角度经过预先排布，在通道内部形成连续的雾化覆盖层，不会出现消杀死角，管路采用快插接头连接，后期如果出现喷嘴堵塞、管路老化的情况，不需要整体拆解管路就能快速更换配件。电气控制单元集成在框架侧部的密封箱体内，具备感应启动功能，当人员进入通道感应区域后自动启动喷淋，人员离开后延时关闭，既避免无效喷液造成的消毒剂浪费，也不需要专人值守操作。设计阶段充分考虑了不同场地的安装边界，整体设备的外接需求仅需要市电接入和消毒液补给，不需要额外搭建专用的设备间，地面只需要做简单的硬化找平就能满足安装要求，框架底部预留固定孔位，可以通过膨胀螺栓直接和硬化地面固定，应对户外布设时的抗风需求。通道的入口处做了无门槛设计，方便推轮椅、携带小型行李的人员顺畅通行，不会出现通行磕碰的问题，所有管路的走线都隐藏在型材空腔内部，既避免外露管路被通行人员剐蹭损坏，也让整体外观更整洁，不会出现管线杂乱的情况。
