龙门式数控等离子切割工作台结构设计

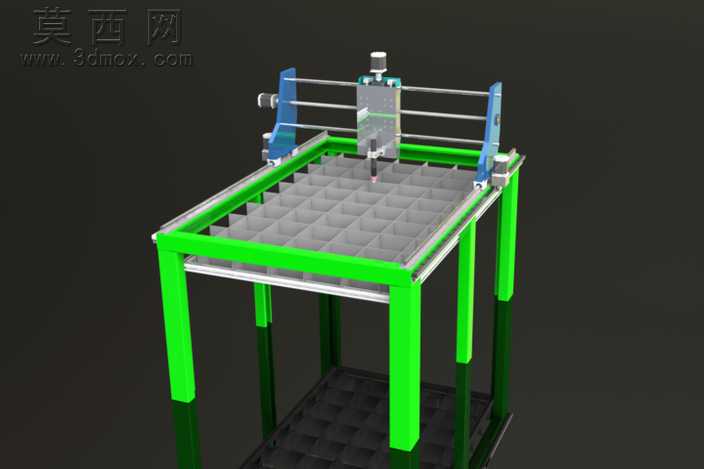

本模型为龙门式数控等离子切割工作台，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工设备的设计规范，对各功能模块进行了独立建模后完成总装配，所有配合关系均按照实际设备的运动逻辑进行约束，可直观呈现设备的整体布局与运动状态。模型渲染阶段针对不同部件的材质特性做了区分处理：设备支撑框架采用亮绿色金属漆材质，还原工业型材表面的喷涂质感，金属光泽度与粗糙度参数经过反复调试，呈现出真实工业设备的漆面效果；横向传动导轨采用镀铬金属材质，突出金属加工面的高光反射特性，清晰展现导轨的直线度与加工精度；切割工作台的栅格台面采用灰铸铁材质，还原铸铁件哑光、略带粗糙的表面质感，符合实际切割工作台承托工件的材质特性；等离子切割头组件采用工程塑料与金属结合的材质搭配，区分出绝缘部件与金属结构件的视觉差异。结构设计上，设备采用经典龙门式布局，四根立式支撑腿为整体框架提供稳定的承重基础，台面采用栅格镂空结构，既可以承托待切割的金属板材，又能够让切割过程中产生的熔渣、废料顺利下落，避免堆积在切割区域影响加工精度；横向龙门横梁搭载可沿X轴移动的切割头滑座，滑座上集成等离子割炬安装位与升降调节结构，可实现Z轴方向的高度调整，适配不同厚度板材的切割需求，龙门架整体可沿Y轴方向在台面两侧导轨上移动，配合X、Z轴的运动实现平面内任意轨迹的等离子切割作业。设计过程中充分考虑了设备的结构稳定性，支撑腿与横梁、导轨的连接位置均做了加强筋结构设计，避免设备高速运动过程中产生晃动影响切割精度，传动部件的安装位预留了标准件装配空间，符合实际加工装配的工艺要求，整体结构布局紧凑合理，运动路径无干涉，可作为数控切割设备设计、教学演示的参考模型。
