小型桌面台式数控加工机床结构模型

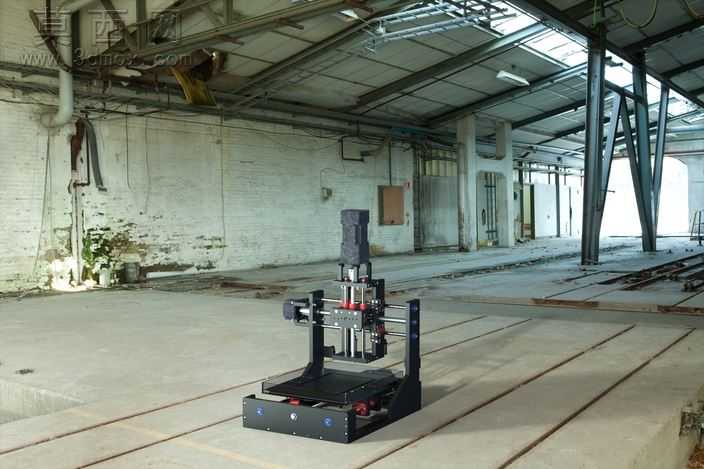

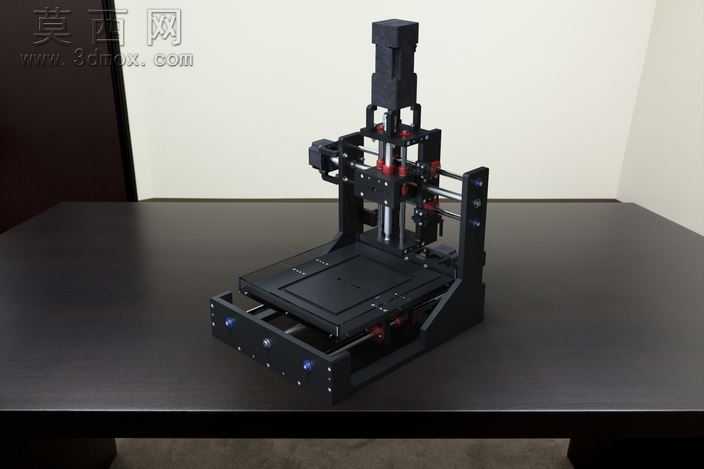

本模型为小型桌面级台式数控加工设备，整体采用立式框架式结构设计，在三维建模过程中严格遵循紧凑型桌面设备的空间布局逻辑，对各运动轴组件、支撑框架、加工工作台、驱动模组进行了1:1比例的参数化建模，完整还原了设备的装配关系与运动逻辑。建模阶段针对设备的龙门式支撑结构做了细节还原，两侧立式导轨支撑座采用一体化建模思路，搭配横向运动横梁、Z轴垂直滑台组件，清晰呈现了三轴运动的传动路径，各导轨、丝杠、驱动电机的安装位都做了精准的位置匹配，确保模型可直观展示设备的运动原理。材质与渲染环节，对设备的金属结构件赋予了磨砂黑色金属材质，还原工业级铝型材与钣金加工件的表面质感，对传动丝杠、光轴部分赋予亮面金属材质，区分不同零部件的材质属性，工作台面采用哑光硬质合金材质表现，驱动电机部分做了哑光工程塑料与金属结合的材质区分，整体渲染效果真实还原桌面级数控设备的实物外观，各部件的边角倒角、安装孔位、紧固螺丝等细节都做了精细化建模处理，没有出现结构错位或装配干涉的问题。设计思路上，该模型聚焦小型桌面数控设备的轻量化、小型化特点，整体底座采用厚重式设计保障加工稳定性，三轴运动行程适配桌面级小尺寸工件加工需求，Z轴主轴组件的安装结构预留了主轴夹持位，可适配不同规格的加工主轴，工作台采用T型槽结构设计，方便工件装夹固定，两侧的操作按钮、状态指示灯也在模型中做了对应还原，完整呈现了桌面数控设备从外部框架到内部传动结构的全部设计细节，可用于小型数控设备的结构展示、原理教学以及个性化改装设计的参考，模型各部件均为独立可编辑的建模特征，方便后续针对结构参数进行调整修改，适配不同的设计验证需求。
