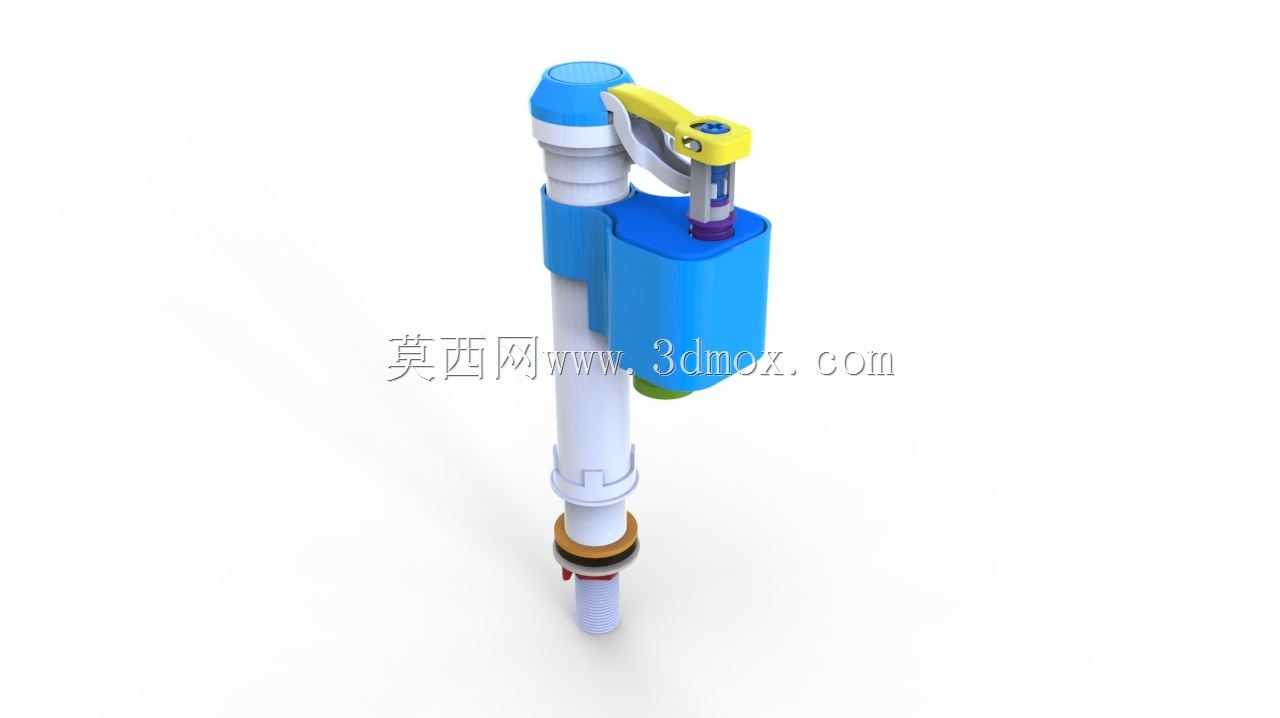

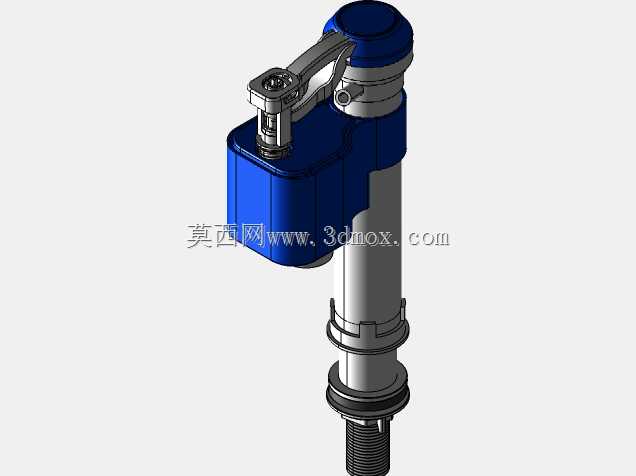

马桶水箱进水阀结构设计

这款进水阀主要适配连体式、分体式家用及商用陶瓷坐便器水箱，作为水箱自动补水的核心执行部件，承担着水箱水位控制、自动启停进水、防溢漏的关键作用，是卫生洁具给排水系统里用量极大的易损替换件与原厂配套件。从结构设计逻辑来看，整体采用竖置同轴布局，下端插入水箱底部的进水孔位，通过配套的橡胶密封垫圈与锁紧螺母实现和水箱壁的密封固定，安装时无需额外打孔，适配市面上绝大多数常规水箱的进水孔开孔尺寸，安装边界预留了足够的扳手操作空间，普通维修人员无需专用工具即可完成拆装替换。阀体主体采用耐水腐蚀的工程塑料材质，过水通道做了顺滑的流道设计，减少进水时的水流紊动噪音，同时避免长期过水后的水垢堆积卡滞。侧置的浮筒驱动机构通过杠杆结构联动顶端的密封阀芯，随着水箱内水位上升，浮筒受浮力抬升，通过杠杆放大行程后推动阀芯切断进水通路，水位下降时浮筒随之下落，阀芯复位打开进水通道，整个驱动结构的杠杆比经过反复调校，既保证了水位控制的精度，避免水位过高溢出水箱，也能保证进水通断的动作干脆，不会出现半开半关导致的长期滴漏问题。顶端的补水支管可以根据不同马桶的冲水要求调整补水量，在冲水完成后向水封区域补充适量水，保证水封高度达到防臭要求，同时不会造成不必要的水资源浪费。阀体上的密封件全部采用耐老化橡胶材质，适配长期浸泡在水中的工作环境，避免长期使用后橡胶硬化导致的密封失效。在实际应用场景中，这款结构既可以作为洁具生产厂家的原厂配套部件，也可以作为维修市场的替换配件，整体结构的模块化程度较高，各个易损部件都可以单独拆解更换，降低后期维护成本。设计过程中充分考虑了不同水压工况的适配性，在高层住宅低水压、老旧管网高水压的场景下都能稳定工作，不会出现高水压下关阀不严、低水压下进水速度过慢的问题，整体外形做了圆角过渡处理，安装时不会划伤水箱内壁，也不会和水箱内的排水阀部件产生运动干涉，预留的安装间隙可以适配不同尺寸规格的水箱内部布局。
