工业设备嵌入式控制面板安装基座

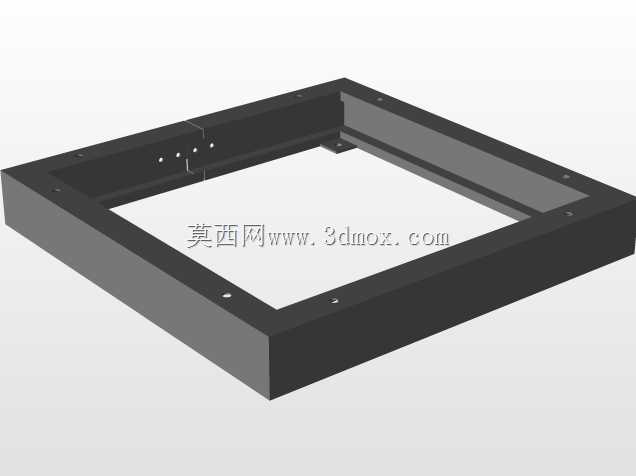

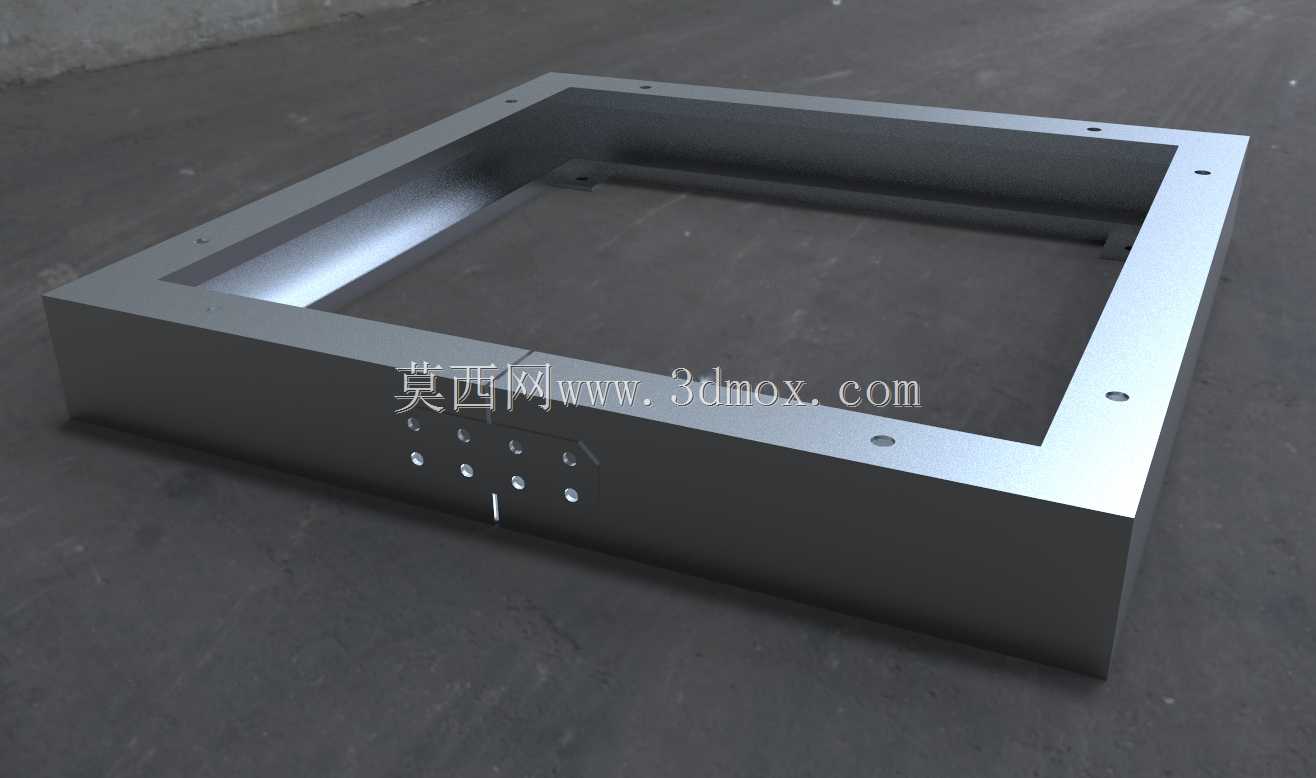

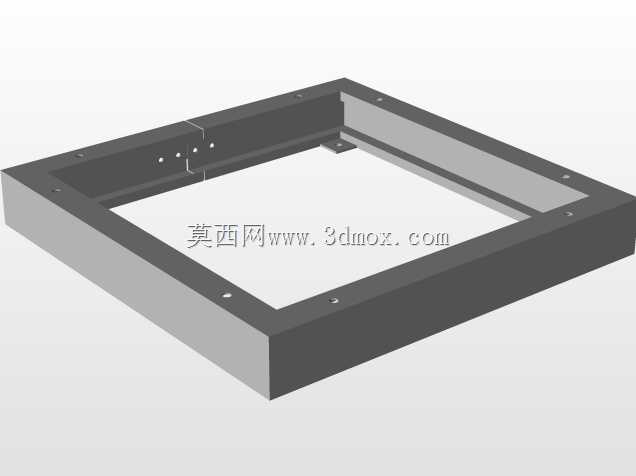

这款框型安装基座，主要面向工业电控柜、操作台、自动化设备操控区域的面板嵌装场景使用，作为控制面板与设备主体之间的衔接承载构件，它需要同时承担面板定位、受力承载、安装间隙补偿、边缘防护多重作用。从结构设计来看，整体采用闭合式矩形框体构型，框体侧壁保持足够的竖向高度，既可以为嵌入安装的面板预留足够的容纳深度，也能在面板安装后形成一圈连续的防护边，避免面板边缘直接受外力磕碰出现变形、开裂问题。框体上沿的法兰边均匀分布安装孔位，孔位间距按照通用工业面板安装的标准模数排布，既可以通过螺栓直接与设备主体的安装面锁紧固定，也能适配不同厚度的密封胶条铺设需求，保证安装后接合面的防尘、防溅性能，满足车间复杂工况下的防护要求。框体侧壁预留的多组小孔位，是专门为面板接线、接地端子固定、辅助定位销安装设计的，现场安装时不需要额外在框体上钻孔攻丝，能大幅缩短现场装配的工时，也避免现场加工带来的涂层破损、构件变形问题。设计阶段特意对框体的内角做了圆弧过渡处理，既减少钣金折弯过程中的应力集中问题，提升构件整体的结构强度，也能避免安装面板时尖锐内角划伤面板边缘的包覆层或者操作人员的手部。框体的内框尺寸严格匹配对应规格控制面板的外轮廓尺寸，预留的安装公差控制在合理范围内，既不会因为间隙过小导致面板嵌装困难，也不会因为间隙过大出现面板安装后晃动、错位的问题。框体底部的内折边，为面板提供了稳定的承托面，安装时只需要将面板平放在承托边上，再通过压条或者侧面的顶丝锁紧即可完成固定，不需要额外设置复杂的支撑结构。这类基座在实际使用中，大多采用冷轧钢板折弯焊接成型，表面做喷塑或者镀锌处理，能适应车间内的油污、粉尘、温湿度波动环境，长期使用不会出现锈蚀、涂层脱落的问题。在设备运维阶段，这种框型基座的设计也方便面板的快速拆卸更换，不需要拆解周边的设备结构，只需要松开面板的固定压件，就能将面板从框体中取出检修或者替换，大幅降低后期运维的难度。针对不同设备的安装需求，这类框体的法兰边宽度、侧壁高度、孔位排布都可以根据实际安装边界做适配调整，既可以用于小型操作台的按钮面板安装，也能用于大型设备的触控显示屏面板固定，适配性覆盖多数工业操控场景的安装需求。
