屋面排水沟安装专用沟槽加工工装

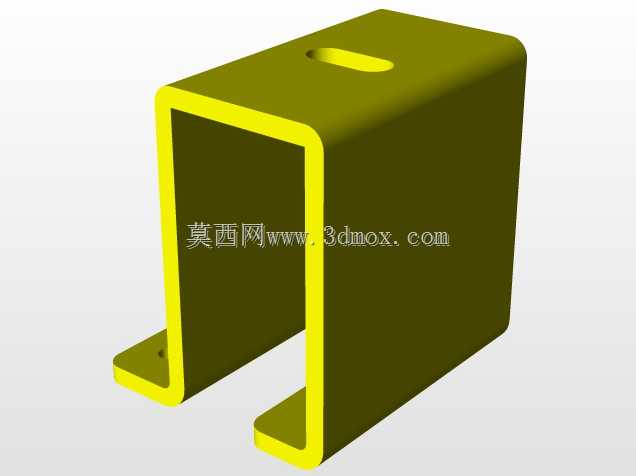

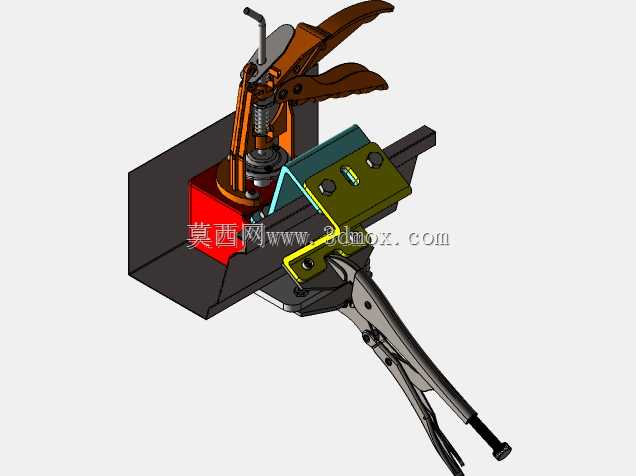

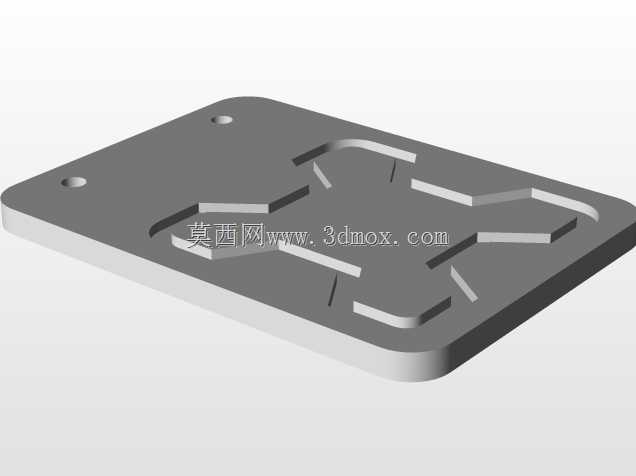

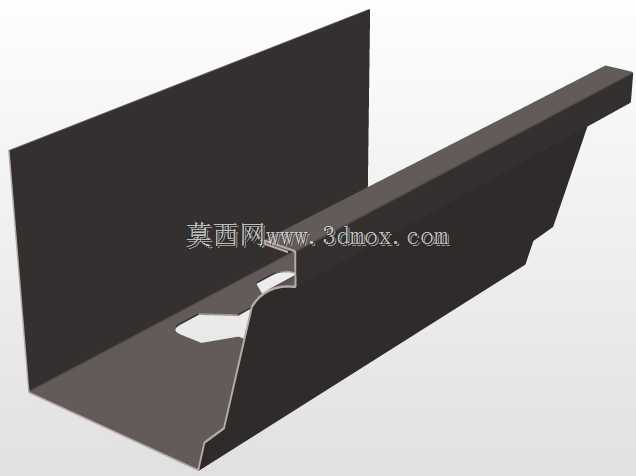

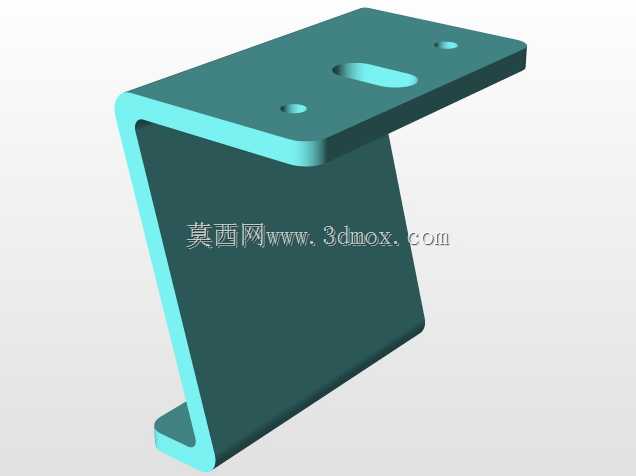

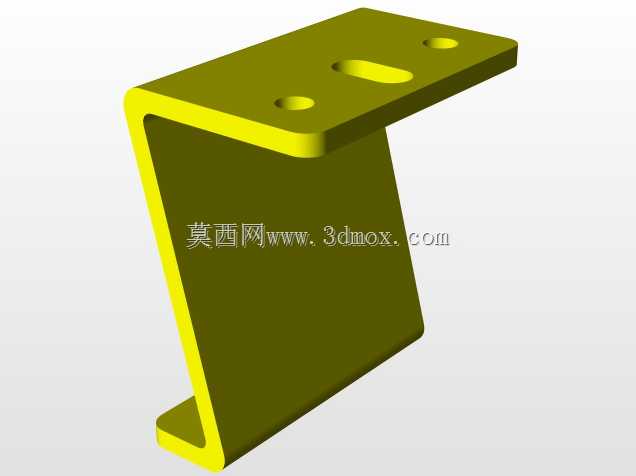

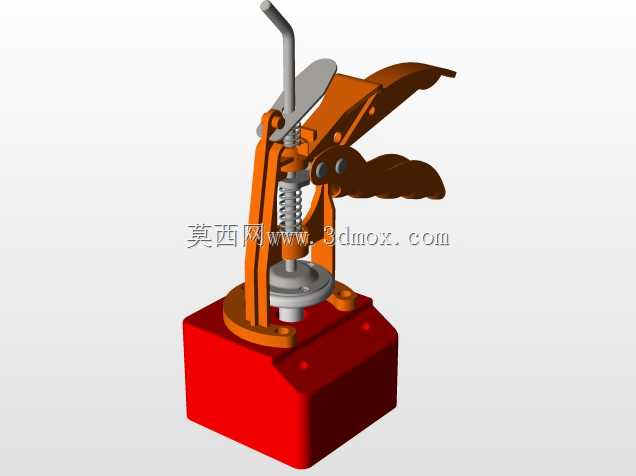

这套工装主要面向建筑屋面排水系统的现场安装作业场景，解决传统排水沟构件加工时定位不准、折边精度差、夹持不稳的痛点，适配彩钢瓦、镀锌薄钢板类排水沟槽的现场折弯、咬合、定位工序。从结构布局来看，整套工装采用钳式主体作为承载基底，钳口部分做了加宽防滑齿面设计，作业时可直接卡在屋面檩条或者临时操作平台的型钢边缘，不需要额外打螺栓固定，单人即可完成快速装夹，适配现场无固定工位的流动作业需求。工装上部的橙色操作手柄采用杠杆力臂放大结构，操作力比普通手钳降低40%左右，长时间手持作业不易产生肌肉疲劳，手柄表面做了防滑纹理处理，戴劳保手套操作也不会出现滑脱问题。中部的黄色定位挡板是整套工装的核心功能部件，挡板上开有长条形调节腰孔，可根据不同厚度的排水沟板材调整定位间隙，适配0.5mm到1.2mm厚度的常用金属排水板材，挡板边缘做了15度的导向倒角，板材送入时不会出现卡滞、刮伤镀锌层的问题。定位挡板下方配套有可调式压块，压块的压紧面贴有丁腈橡胶防滑垫，压紧板材时不会留下压痕，同时能避免加工过程中板材移位导致的折边角度偏差。工装的折弯工位设置了可更换的成型模头，可根据排水沟的折边需求更换不同R角的模头，满足直角折边、圆弧过渡折边等不同工艺要求，模头采用快拆式销钉固定，更换过程不需要额外工具，10秒内即可完成切换。从安装边界尺寸来看，整套工装闭合状态下总长度控制在320mm以内，最大开口夹持距离为80mm，可卡在绝大多数施工现场的型钢、脚手板边缘，作业时不需要占用过大操作空间，放入普通工具包即可携带转场。设计过程中充分考虑了现场作业的复杂工况，所有外露金属部件都做了镀锌防锈处理，长期在屋面高湿、多粉尘环境下使用也不会出现锈蚀卡滞的问题，铰接位置加装了耐磨铜套，反复开合使用的磨损量远低于普通钳类工具，使用寿命可满足长期现场施工的使用需求。作业时操作人员只需先将工装夹持在稳固的基准面上，根据待加工板材厚度调整好定位挡板的间隙，将板材送入定位挡板与折弯模头之间，压下操作手柄即可完成单次折边或者咬合作业，相比传统手工用木锤、折边钳加工的方式，加工效率可提升3倍以上，折边角度一致性误差可控制在2度以内，有效降低现场排水沟安装的拼接缝隙，减少后期屋面漏水的隐患。
