阿尔斯通地铁底架结构优化设计方案

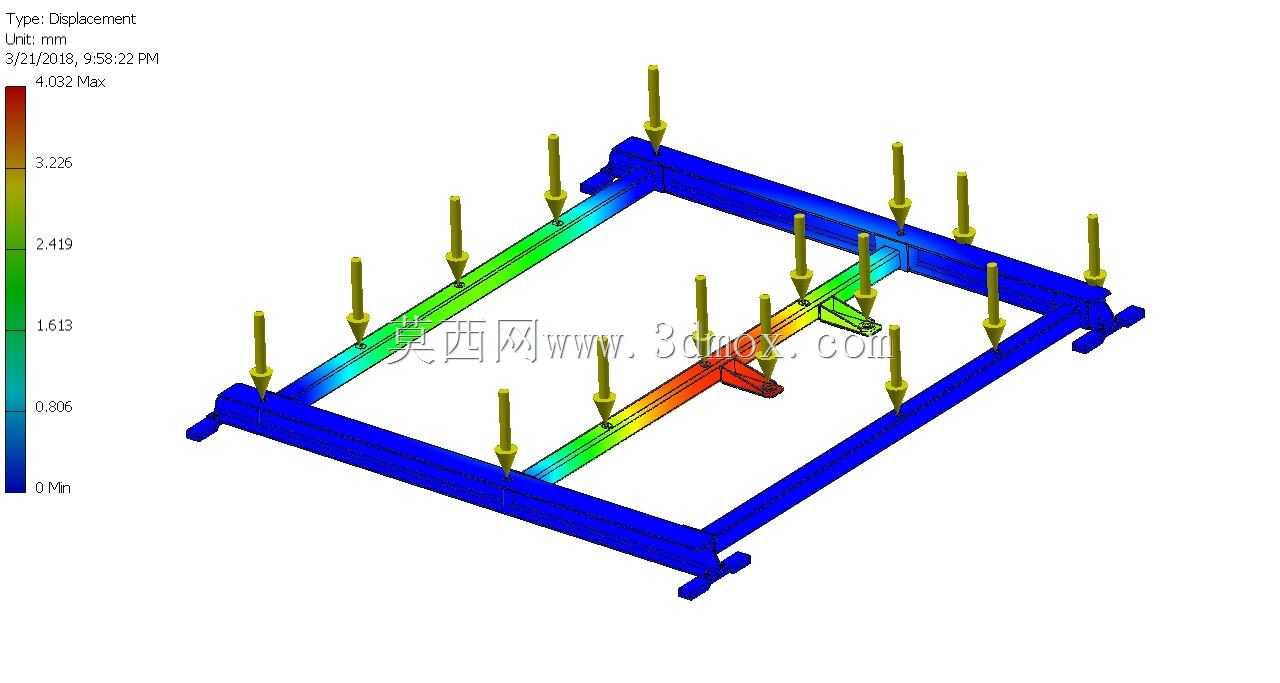

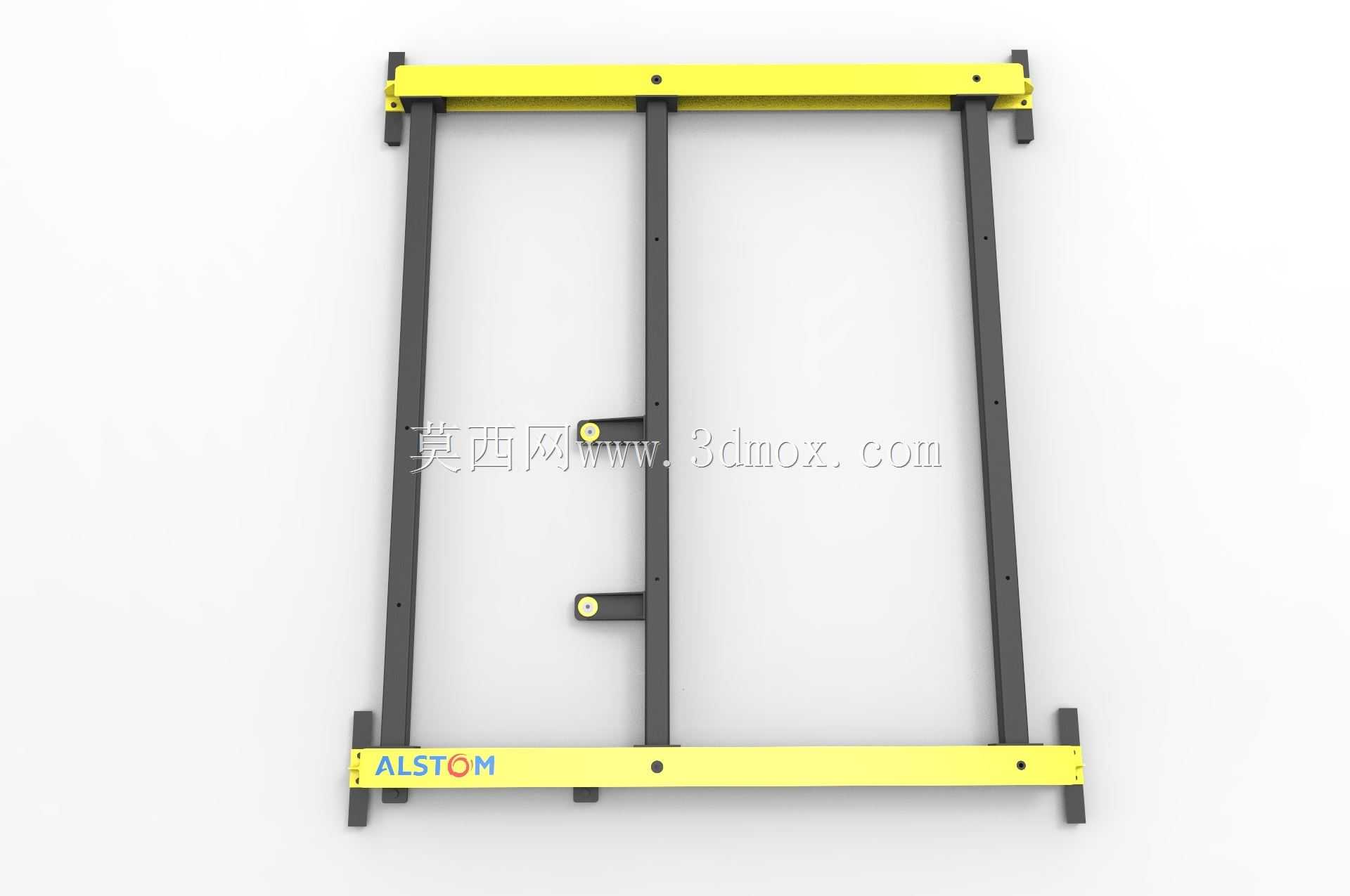

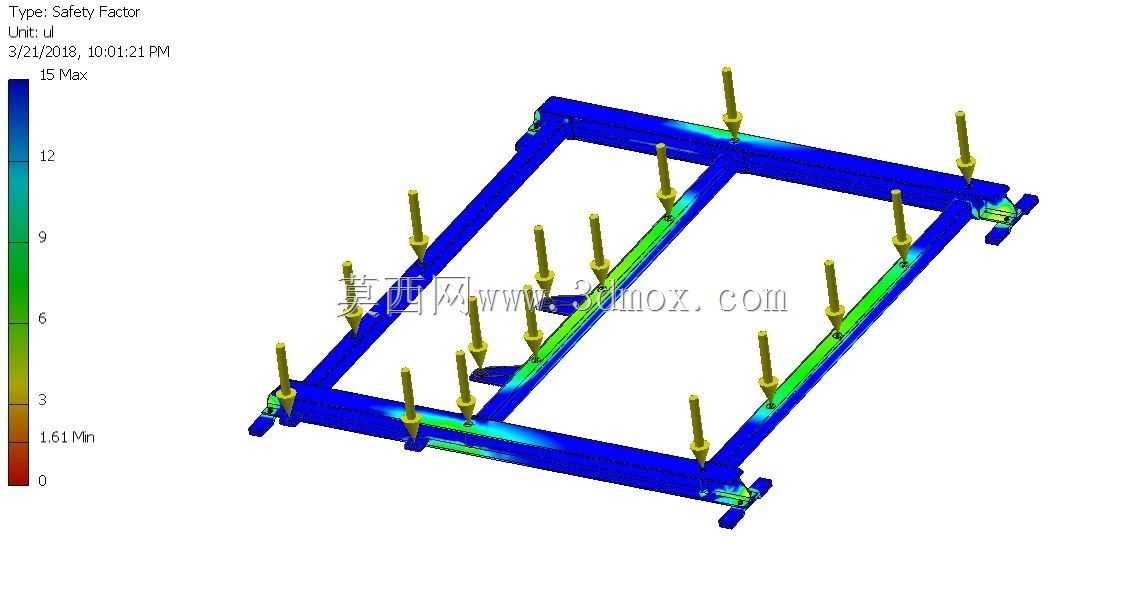

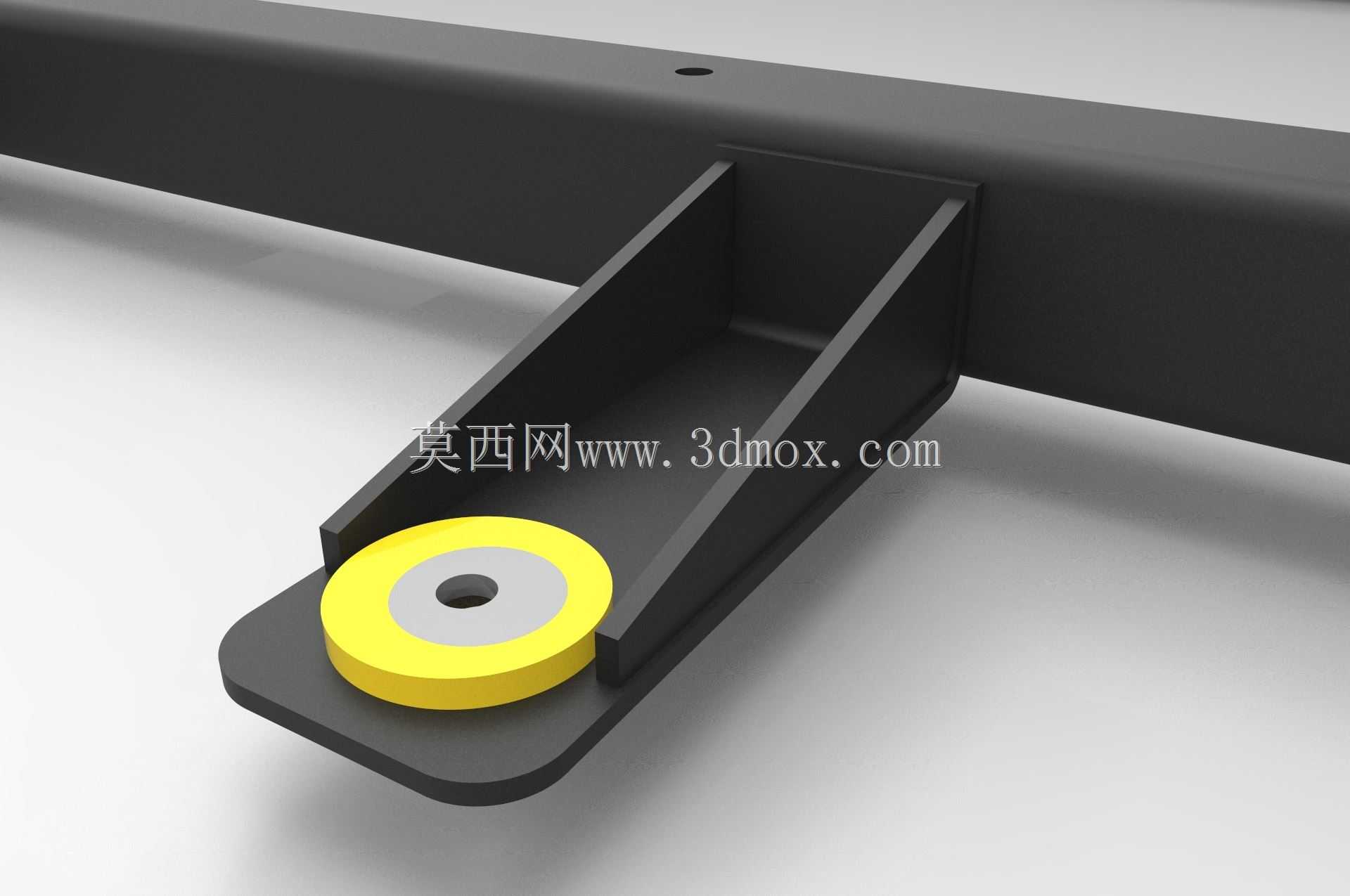

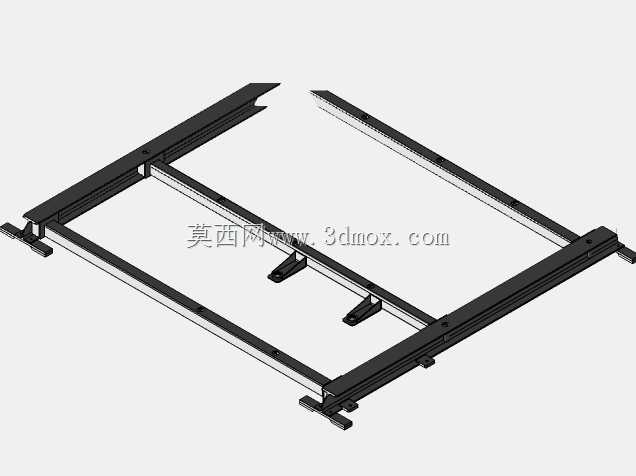

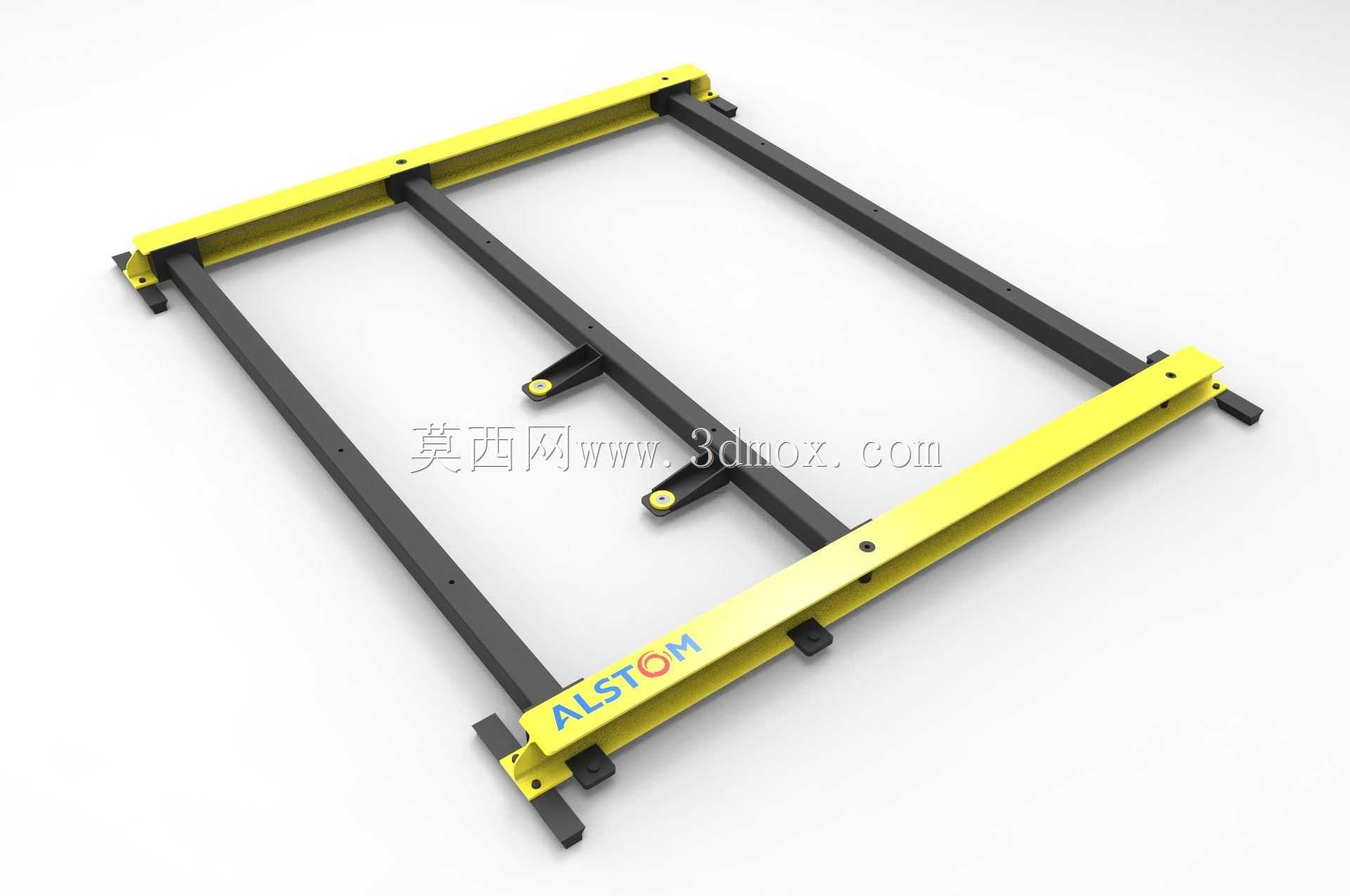

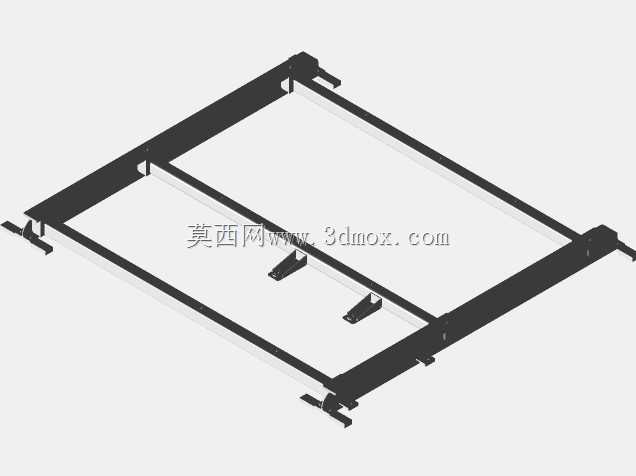

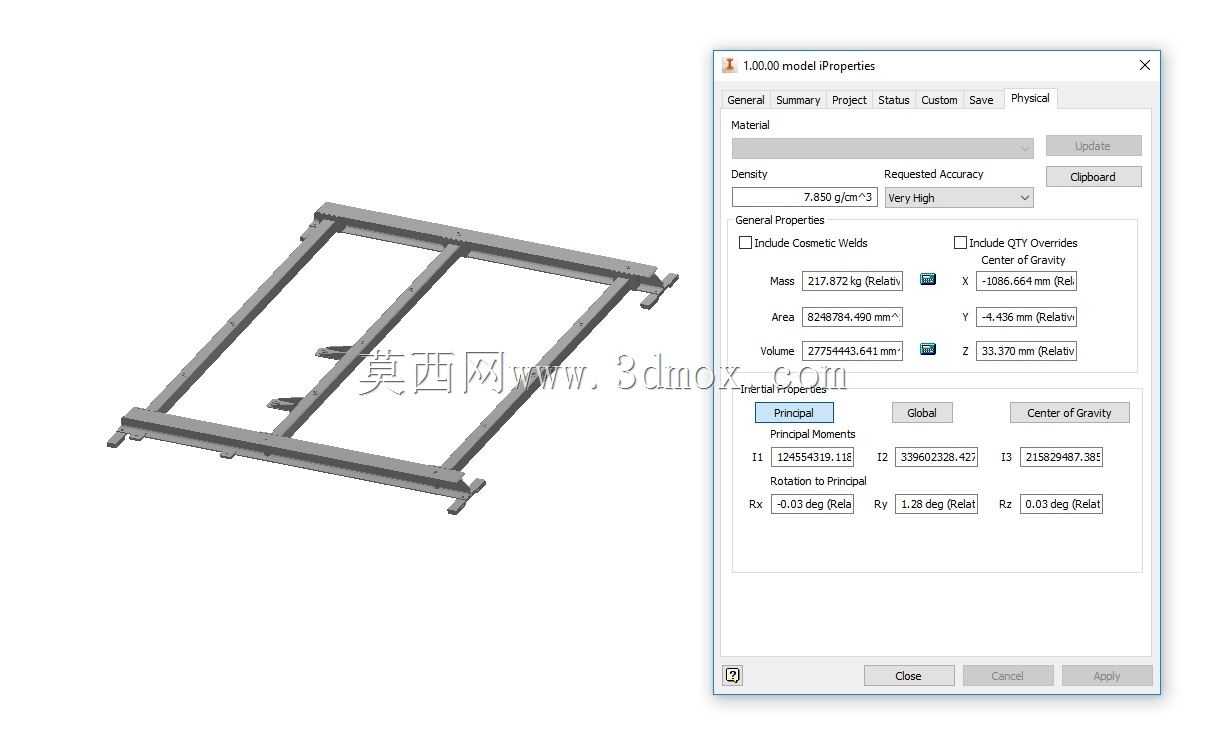

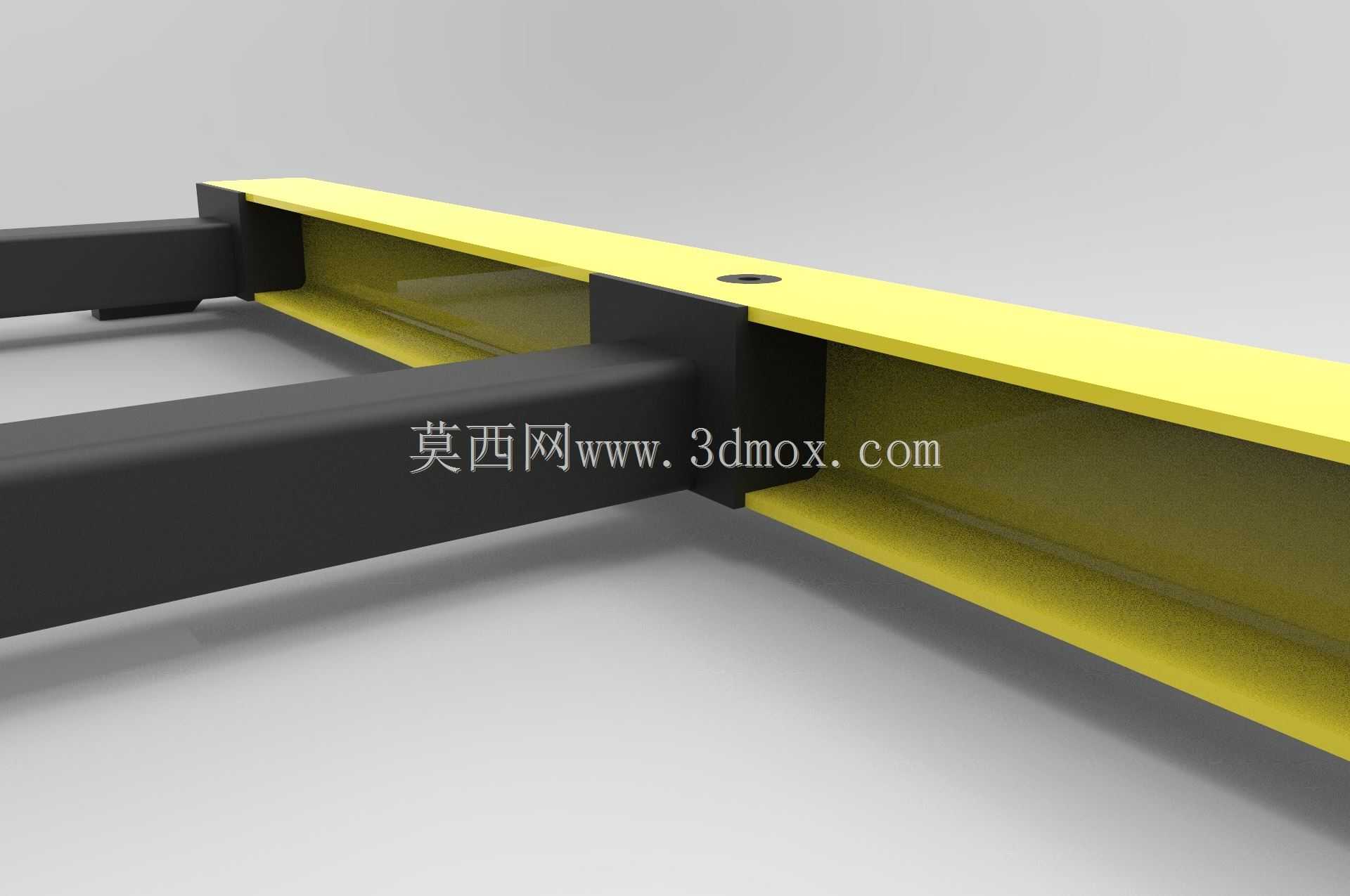

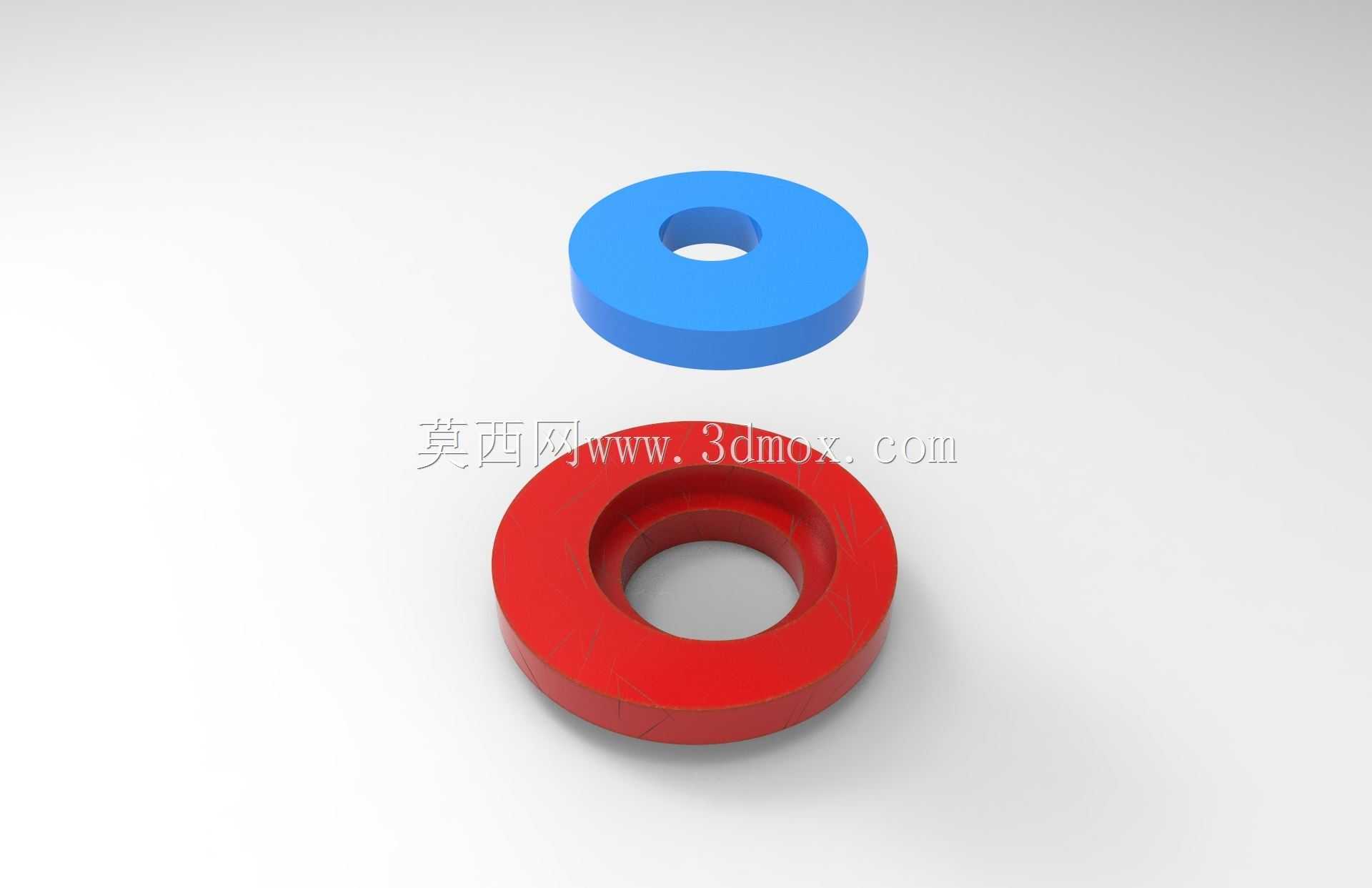

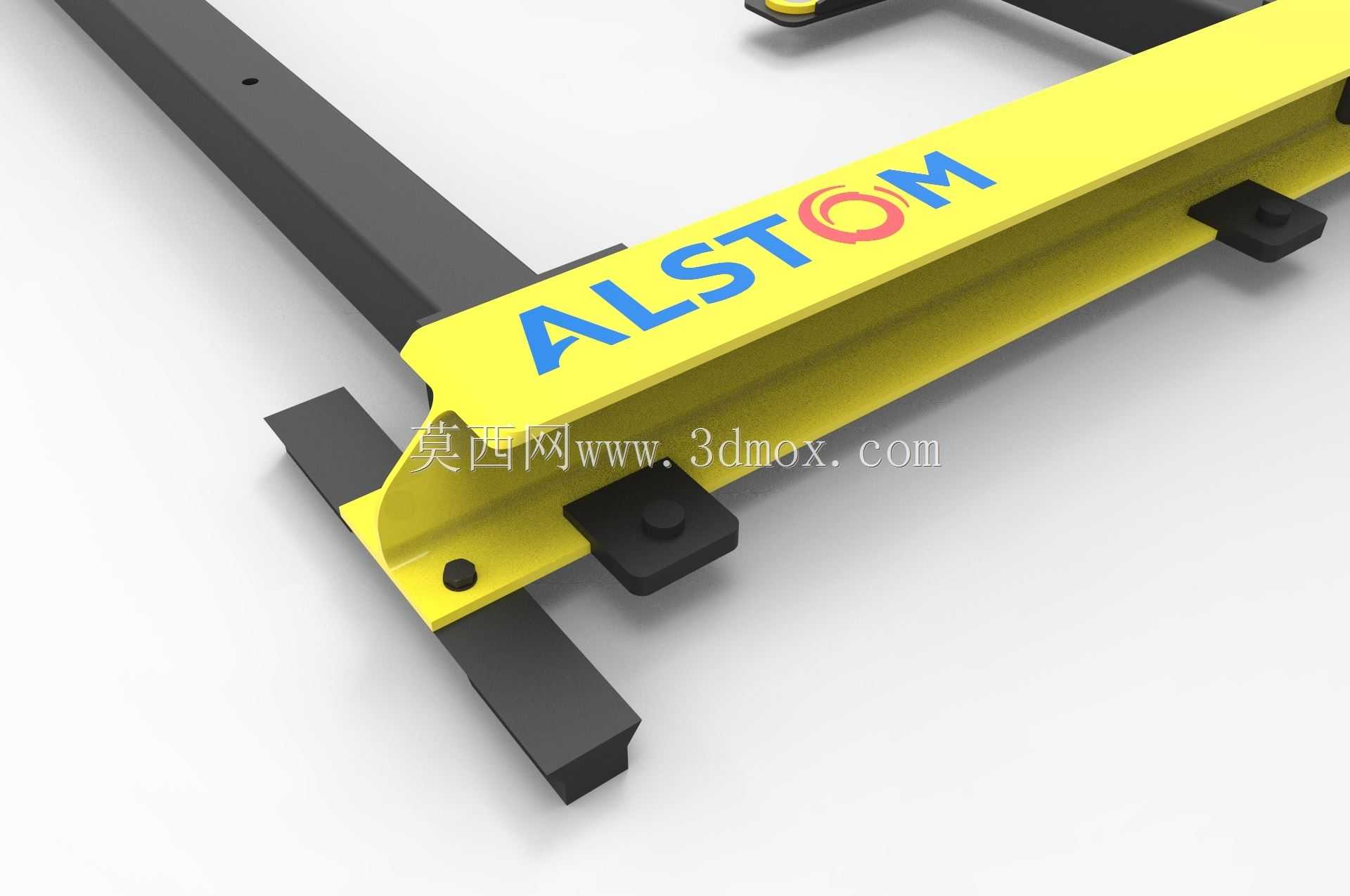

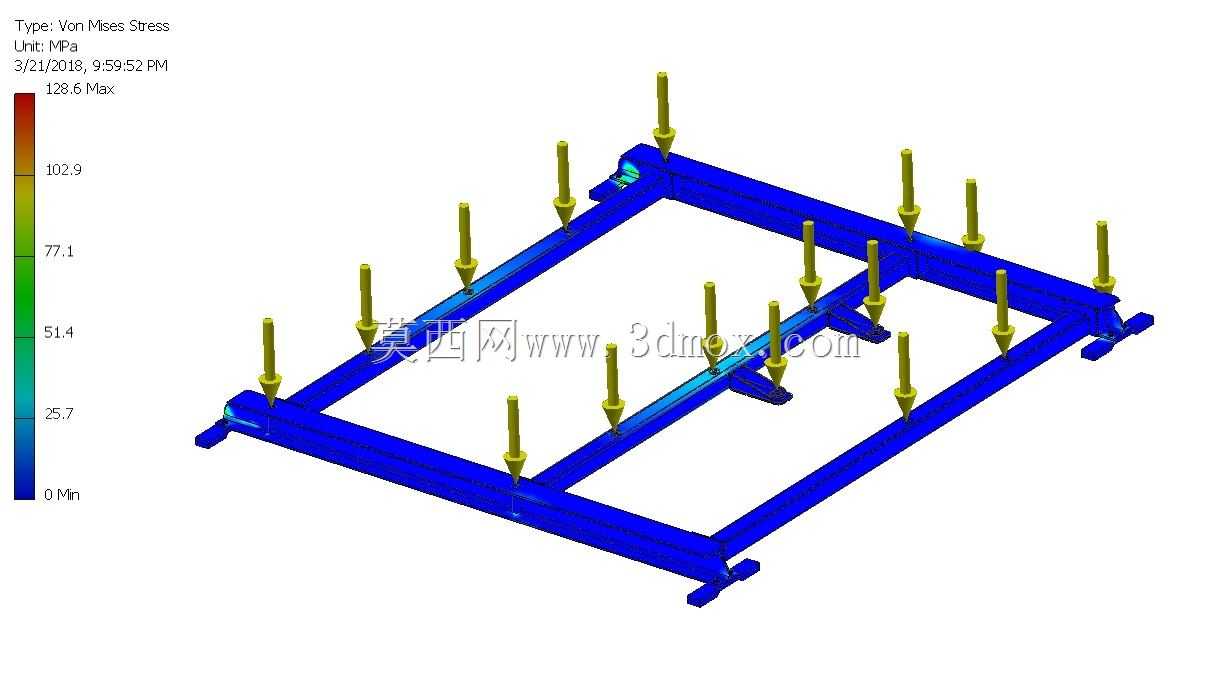

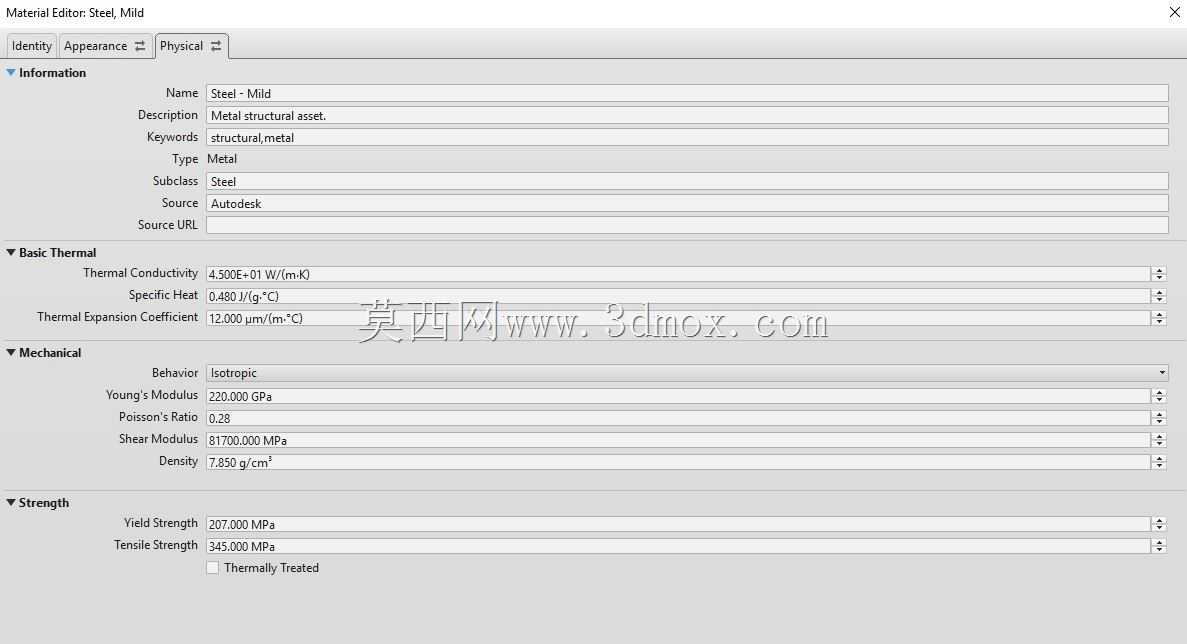

城市轨道交通车辆的底架是整车承载的核心结构，直接关系到车体运行过程中的载荷传递、振动缓冲与部件安装精度，传统Metropolis地铁底架在长期运维中暴露出连接点位过多、焊接累积公差难控制、整体重量偏大的问题，本次优化后的底架结构，首先从载荷路径梳理入手，将原本分散的10处载荷连接位置整合为4处核心承载点，所有同功能零件采用统一材料规格，避免了多材质拼接带来的热膨胀系数差异与焊接应力集中问题。从实际应用场景来看，该底架适配城市地铁A型车车体下部安装空间，安装边界严格匹配现有车体底架的安装孔位间距，无需对现有车体结构做额外改造即可完成替换，整体总质量控制在218kg，相比原结构减重约12%，在保证垂向、纵向、横向载荷承载能力满足EN12663轨交车辆强度标准的前提下，降低了整车簧下质量，对提升车辆运行平稳性、降低轮轨磨耗有实际作用。设计过程中针对焊接公差控制做了专项优化，在轮毂安装位置设置双中心定位结构，焊接作业时可通过中心孔快速完成构件定位，无需额外制作复杂焊接工装，就能将焊接后的形位公差控制在0.2mm以内，大幅减少了焊后校形的工作量。结构上采用H型主承载梁搭配横向支撑臂的布局，主承载梁采用变截面设计，在转向架连接位置做局部加厚处理，非承载区域做减重槽切削，既保证了核心受力位置的强度储备，又避免了材料冗余。横向支撑臂端部设置带缓冲垫的安装座，可直接对接车体下部的设备吊点，缓冲垫采用丁腈橡胶材质，能过滤车辆运行中来自轨道的高频振动，减少振动传递到车载设备造成的紧固件松动问题。所有连接位置的螺栓孔均采用铰制孔设计，配合高强度螺栓完成装配，相比普通螺栓连接，抗剪切能力提升40%以上，可承受车辆启动、制动时的纵向冲击载荷。在安装维护层面，整合后的连接点位让现场拆装效率提升60%以上，日常运维时无需拆解周边多余构件即可完成底架局部检修，适配地铁车辆段的快速维保作业需求。结构的静态受力分析覆盖了超员载客、紧急制动、曲线通过三种极端工况，各位置应力均低于材料屈服强度的60%，疲劳寿命满足30年运营周期的使用要求。
