养蜂转场用蜂箱转运拖挂承载装置

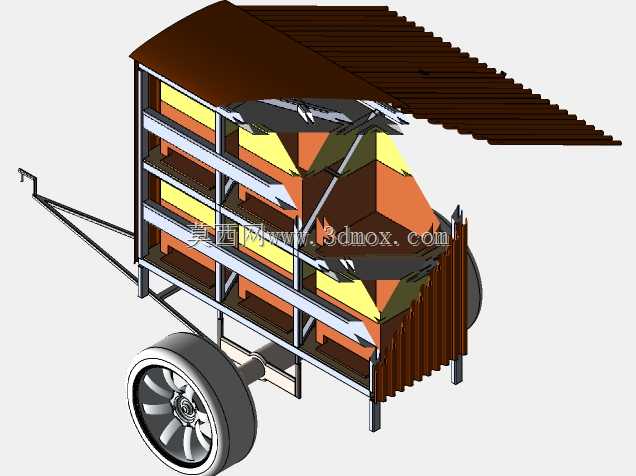

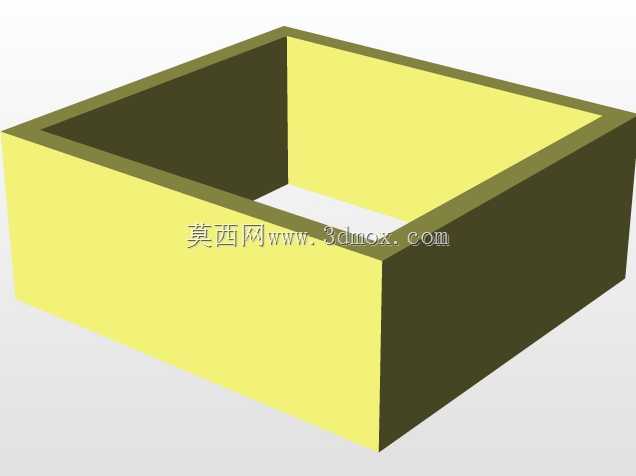

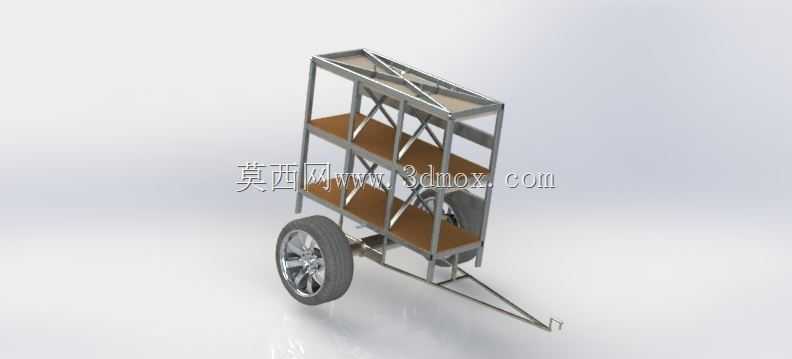

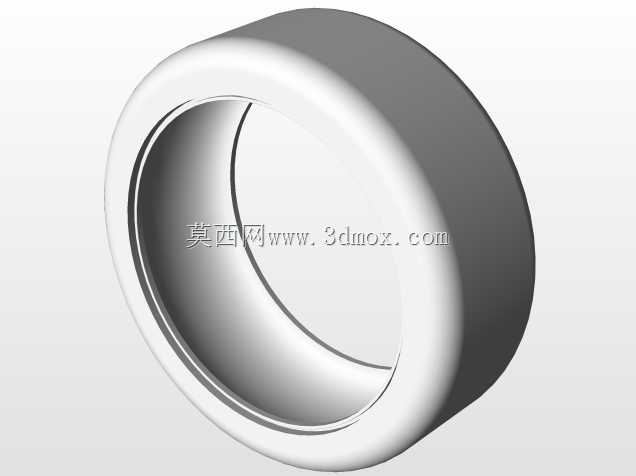

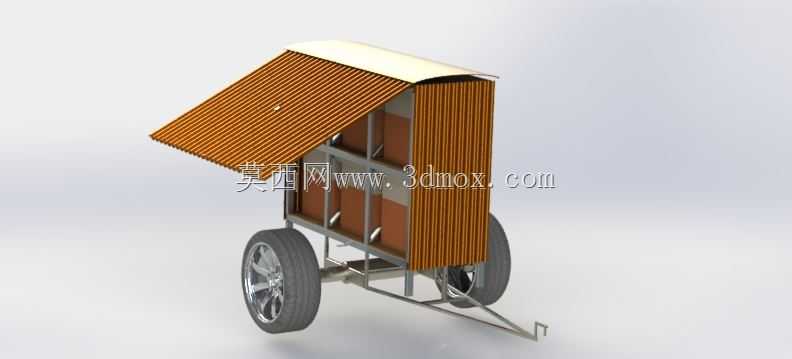

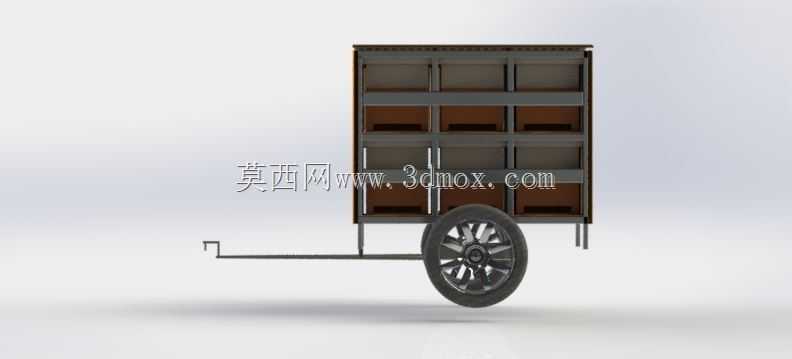

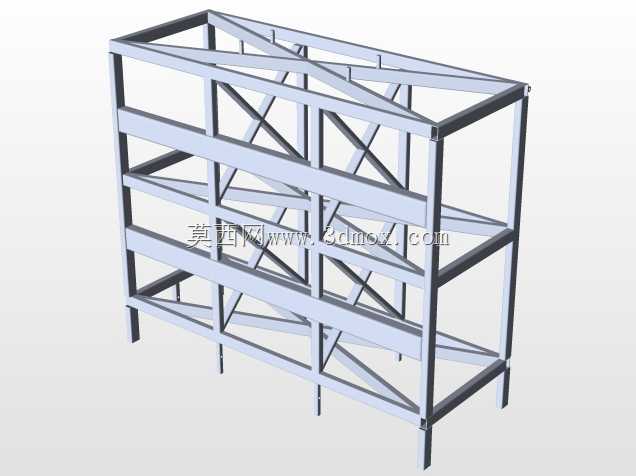

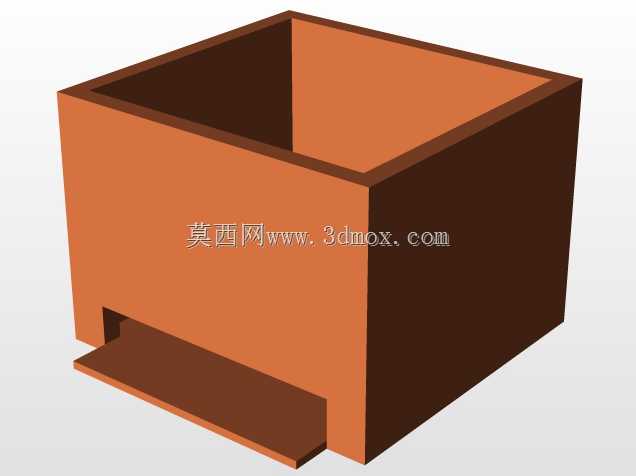

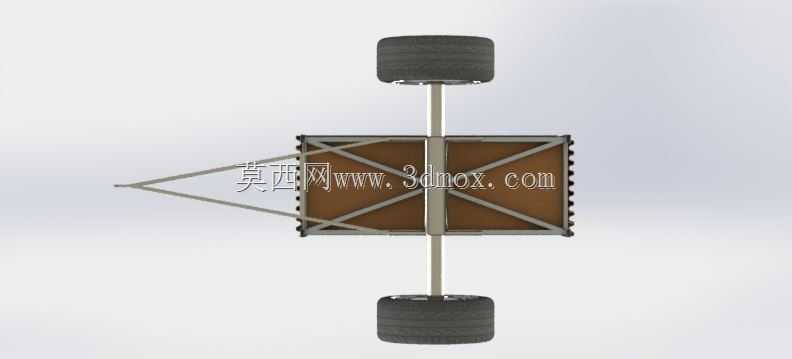

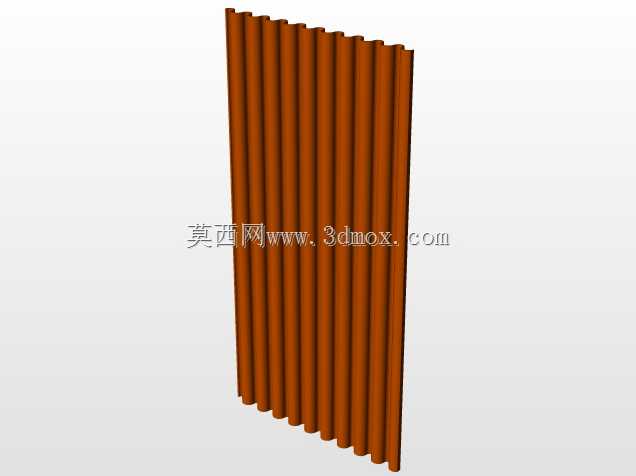

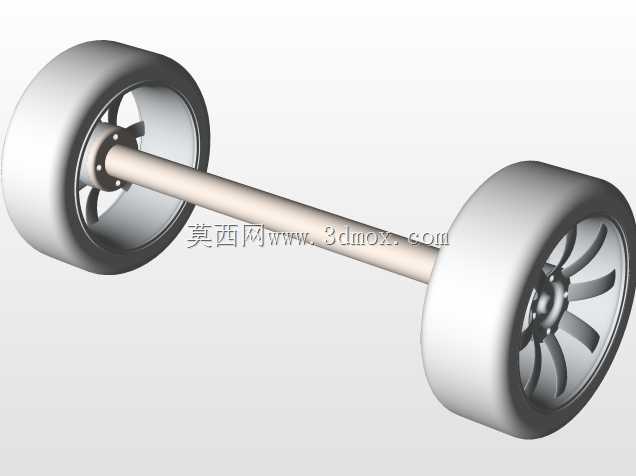

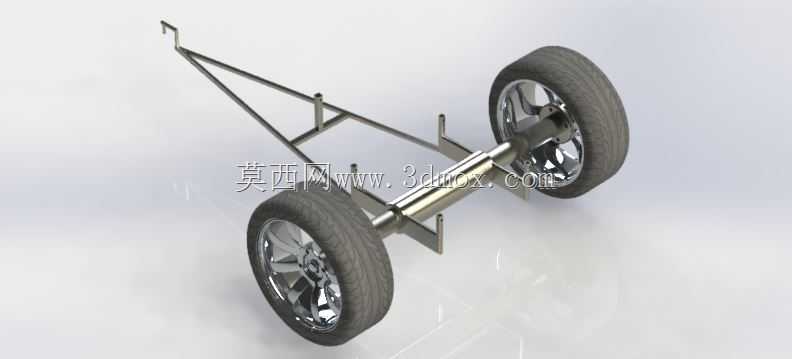

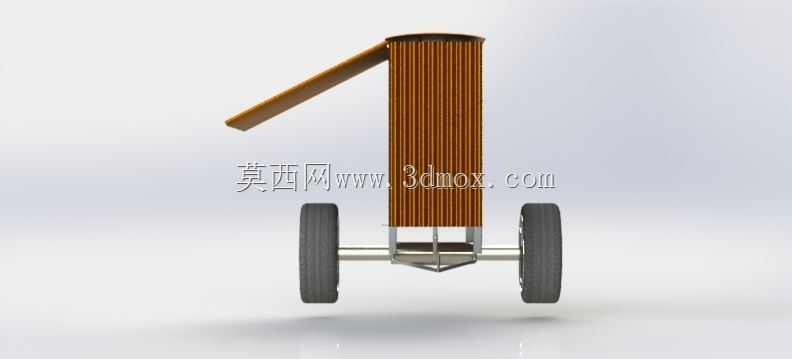

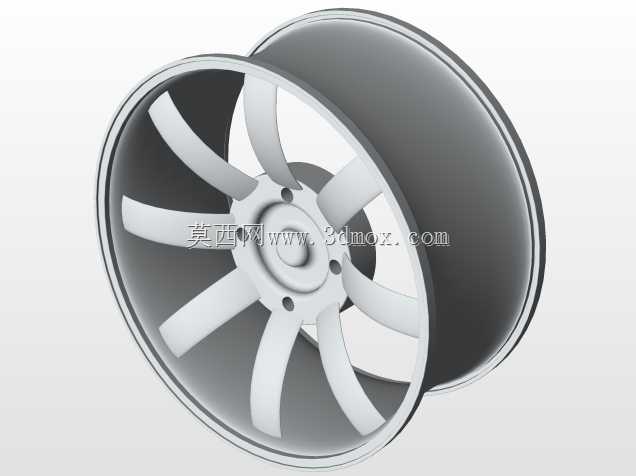

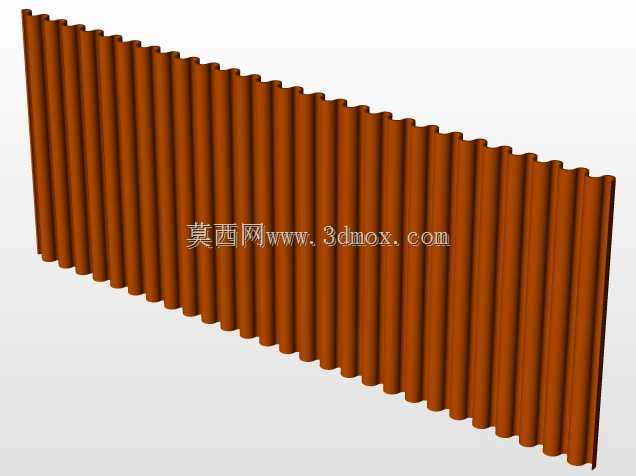

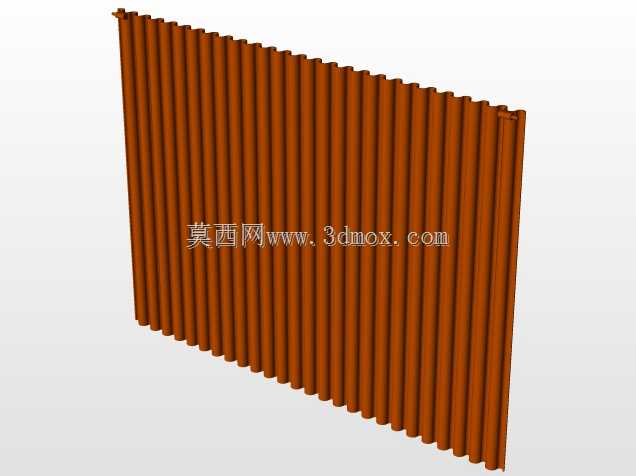

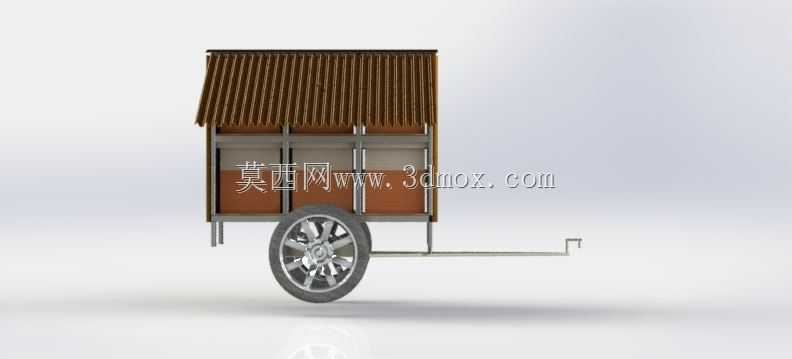

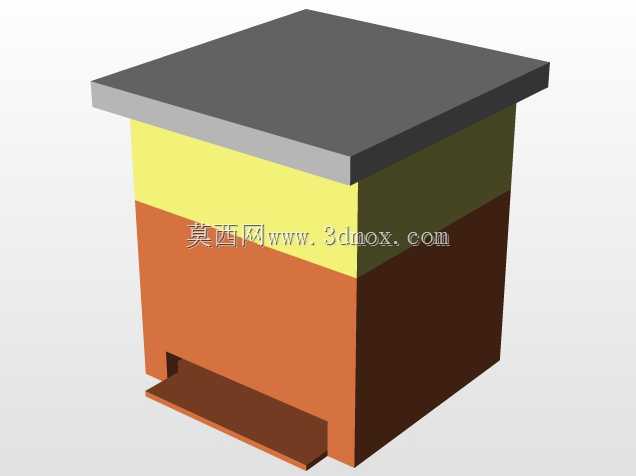

这款轮式拖挂承载装置主要面向养蜂行业的转场作业需求设计，核心用途是在蜂场短途迁移、蜜源点位切换过程中，整组承载标准蜂箱完成陆路转运，替代传统人工逐箱搬运的低效作业模式。整体结构采用开放式拖挂底盘布局，行走部分配置两个大直径充气橡胶轮，轮距匹配田间非铺装路面的通行要求，大直径轮体可降低田埂、浅沟处的通过阻力，减少转运过程中对蜂箱的颠簸冲击，避免蜂群因剧烈震动出现躁动离脾的问题。底盘前端设置牵引连接结构，可直接挂接在小型农用运输车、拖拉机尾部，牵引点高度适配常规农用机具的后牵引座，无需额外改装转接件，挂接操作单人即可完成。上部承载框架采用型材焊接成型，框架内部设置分层卡位，可同时固定多组标准朗氏蜂箱，卡位间隙预留出蜂路空间，转运过程中不会挤压巢脾，也不会堵塞蜂箱的进出风口。框架侧面加装竖向波纹防护挡板，可在行进过程中阻挡侧向飞溅的泥水、扬尘，同时避免路边枝条剐蹭蜂箱箱体；顶部设置可翻折的斜向遮阳顶板，顶板翻起后可作为装卸蜂箱时的临时遮雨遮阳结构，闭合后可固定在框架上部，减少运输途中的迎风阻力。设计阶段优先考虑了田间作业的边界约束，整车宽度控制在常规农村机耕道的通行范围内，长度预留出牵引杆的操作空间，转弯半径适配乡村小路的转向需求，底盘离地间隙高于田间常见的凸起土块，不会出现托底卡滞的问题。承载框架的型材选型兼顾轻量化与结构强度，空载状态下单人可短距离挪动调整位置，满载状态下底盘形变量控制在允许范围内，长期使用不会出现框架开焊、轮轴变形的问题。轮轴与底盘之间采用简易的弹性连接结构，可过滤路面传来的小幅震动，相比刚性连接结构更适合蜂箱这类怕震的承载对象。牵引结构设置了防脱锁止件，行进过程中不会出现拖挂脱开的安全隐患，整体结构无复杂液压、电控部件，日常维护仅需定期检查轮轴润滑、紧固件松紧即可，适配养蜂从业者户外作业、维护条件有限的使用场景。
