小型工业设备转角支撑壳体结构设计

该转角支撑壳体主要面向小型工业设备的转角连接与防护场景，常见于桌面级加工设备、小型自动化工作站以及紧凑型输送线的转角工位，用于容纳转角处的传动部件、电气接线或传感元件，同时为相邻构件提供稳定的安装基准。从实际使用角度看，这类壳体需要同时承担结构支撑与空间隔离的作用：一方面隔绝外部切屑、粉尘与飞溅液体对内部元件的侵蚀，另一方面抵消设备运行过程中产生的侧向弯矩与振动，避免转角位置出现连接松动或部件偏移。

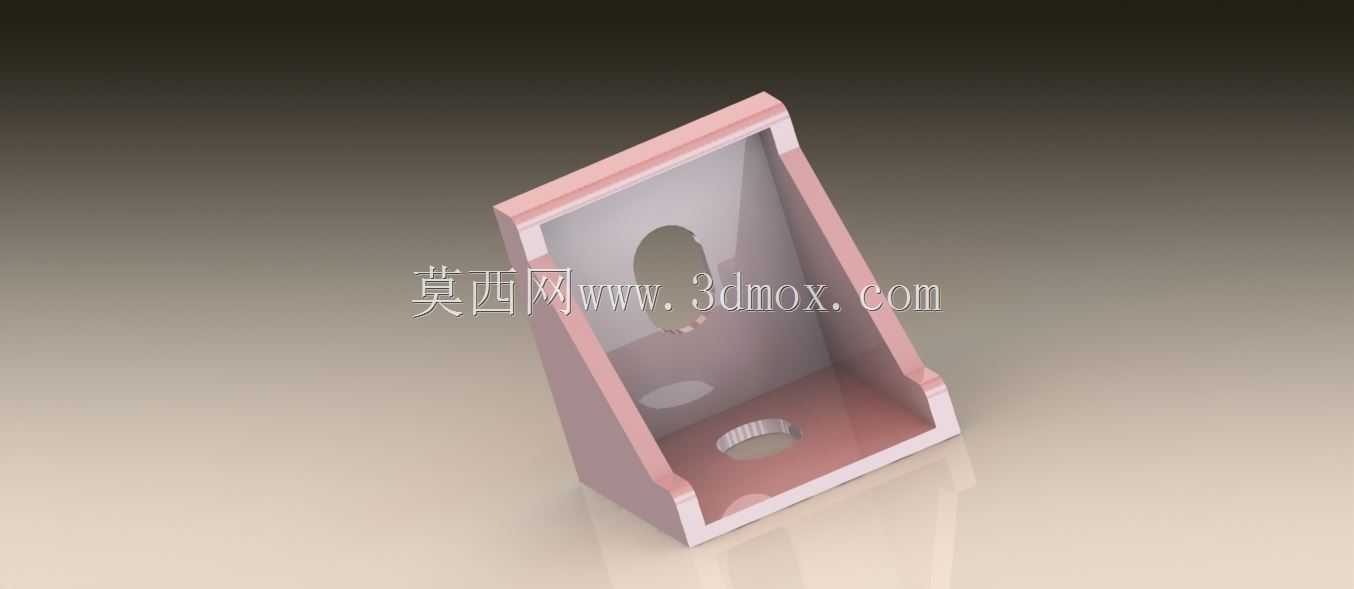

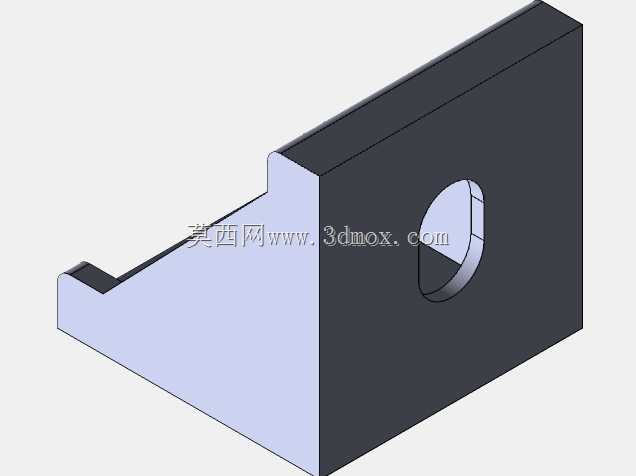

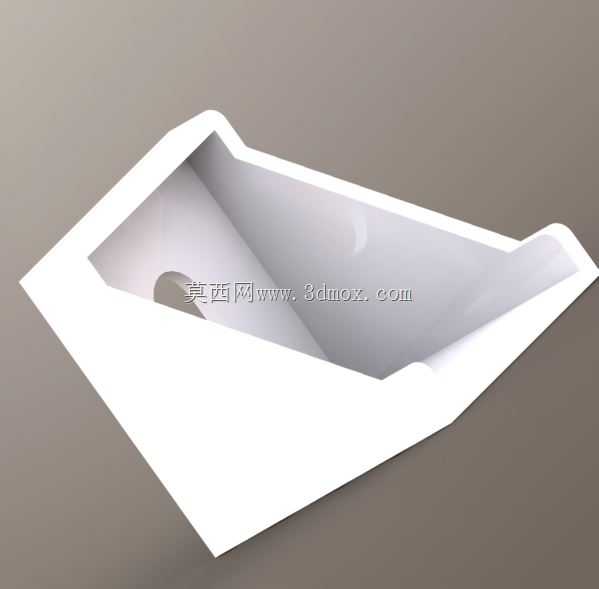

壳体采用L型折角腔体结构，整体为薄壁带翻边设计，这种构型能够在有限材料用量下获得更高的截面抗弯刚度。折角处的内壁做了连续过渡处理，没有尖锐应力集中棱线，在承受设备启停带来的交变载荷时，可降低转角根部的疲劳开裂风险。腔体内部预留了两处不同规格的安装孔位，较大的椭圆形开孔用于穿设传动轴或布置线束，底部的圆形孔位则适配紧固件安装或传感器探头伸出，孔位周边均保留了平整的加工贴合面，保证装配后密封与定位精度。

设计过程中优先考虑了安装边界的兼容性：壳体背部与底部分别设置了向外延伸的安装翻边，翻边上预加工对应连接孔，可直接与设备框架的铝型材或钣金立柱贴合固定，不需要额外制作转接支架。腔体内部净空间经过紧凑排布，在容纳常规转角传动组件的同时，侧壁与内部元件之间保留了足够的散热间隙，也方便后期维护时伸手操作接线或更换易损件。壳体外侧的折边高度经过匹配计算，既能够遮挡内部结构、避免人员误触运动部件，又不会过度占用设备周边的操作空间，适合安装在工位间距有限的生产线转角位置。

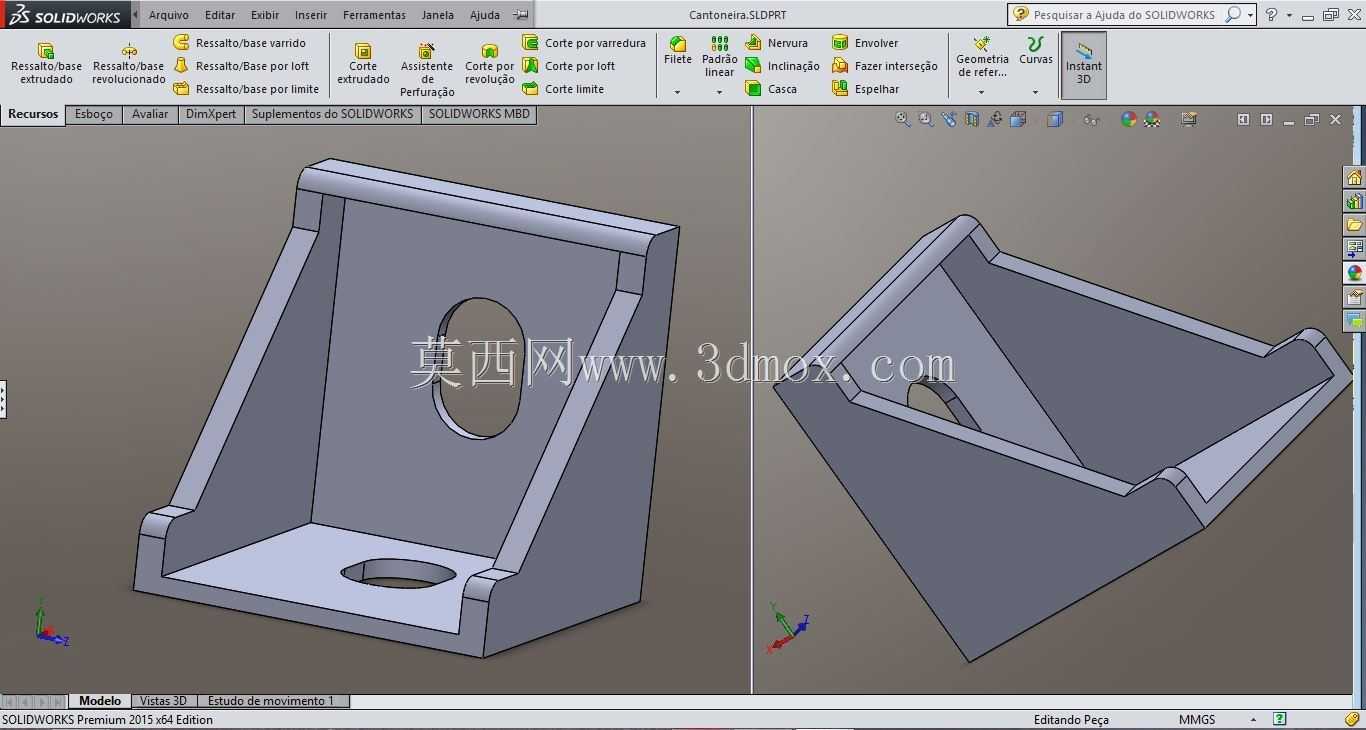

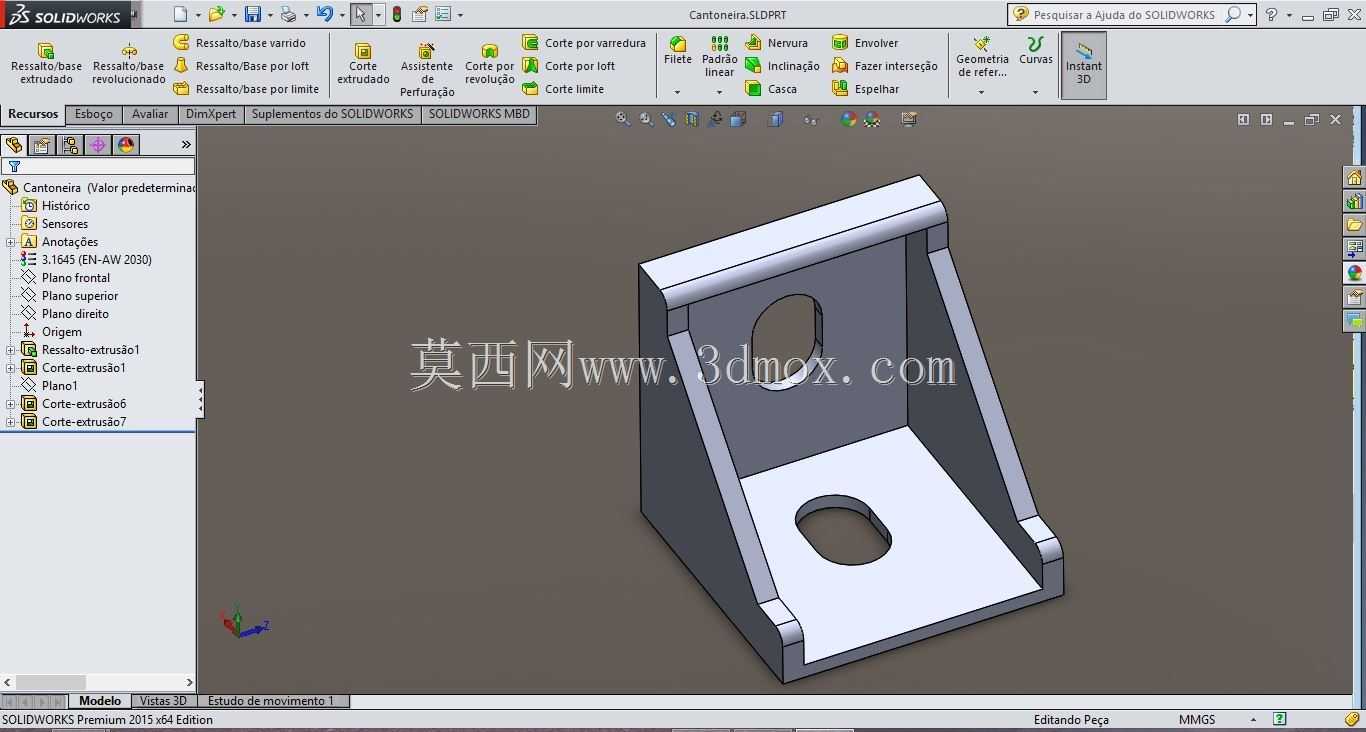

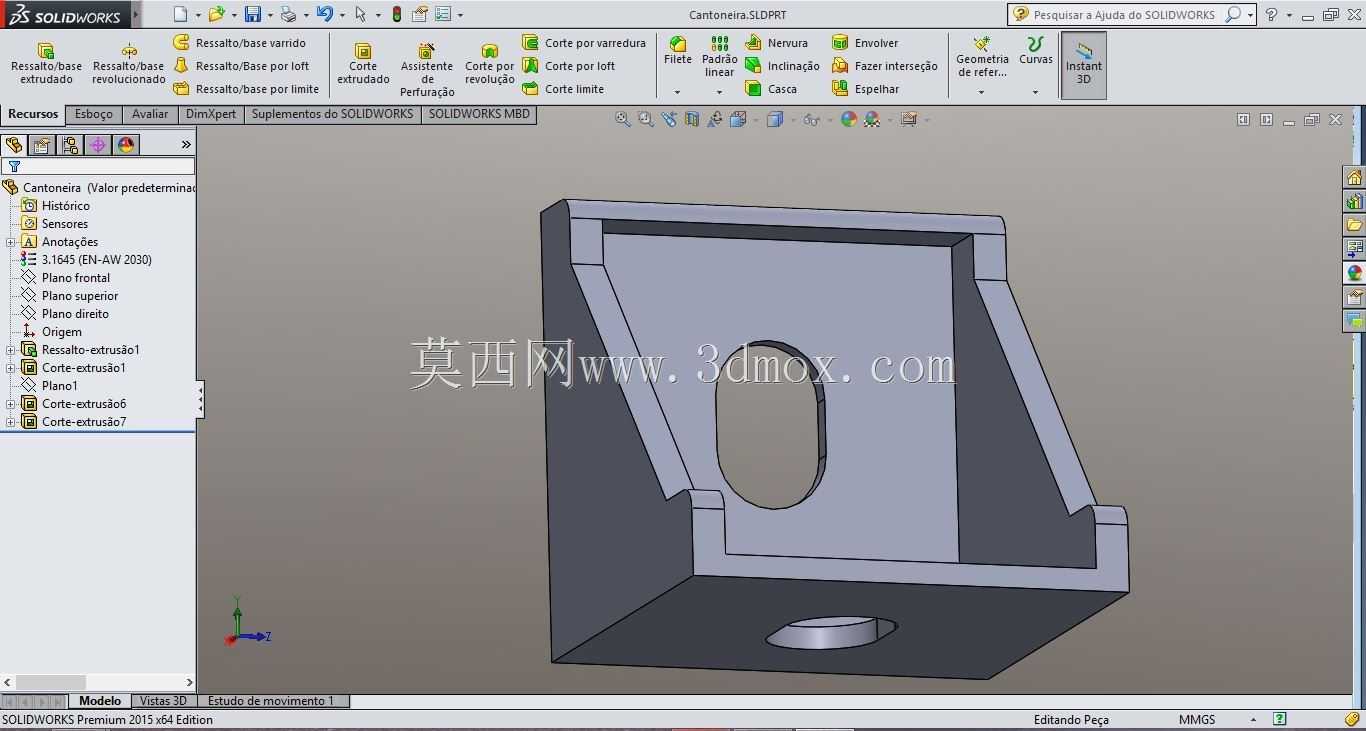

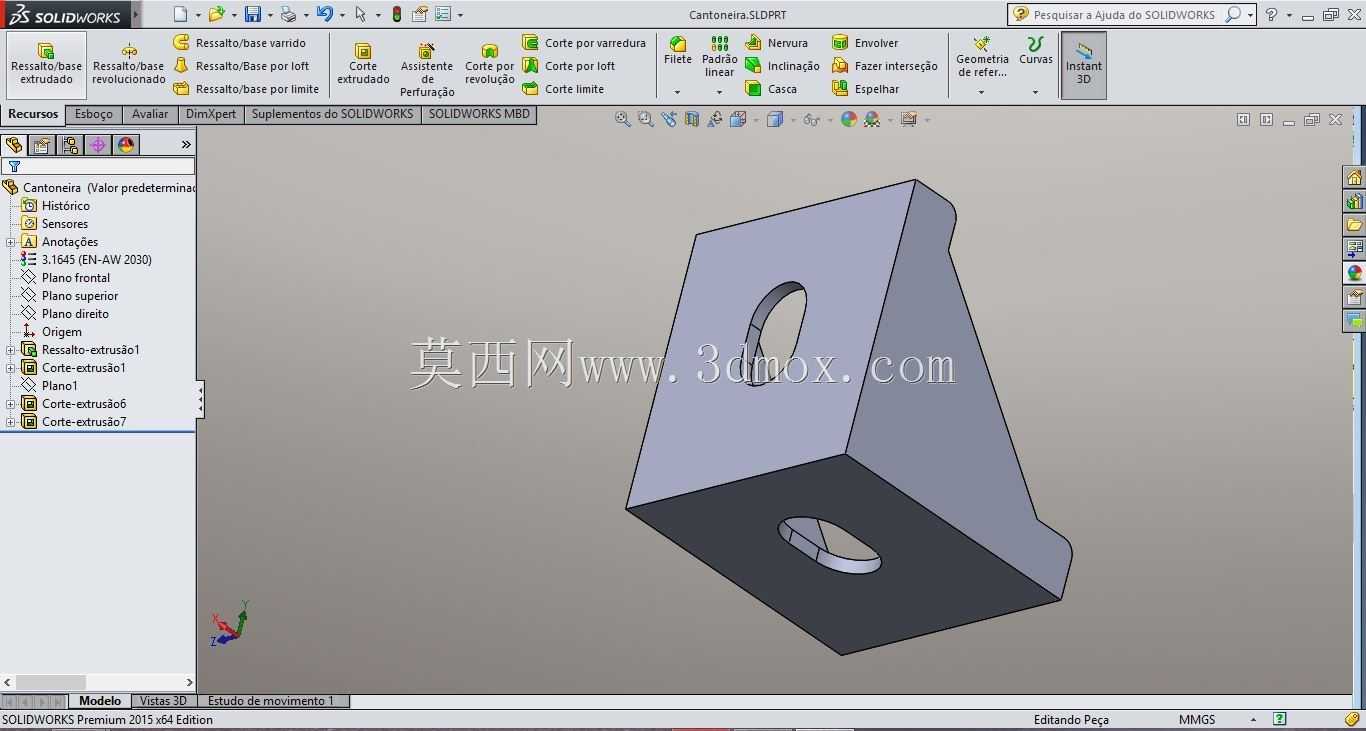

从结构建模角度看，该零件的特征逻辑清晰，先通过基础拉伸构建L型主体轮廓，再对腔体进行抽壳处理，随后依次添加翻边、开孔与局部加强结构。所有安装孔位均与相邻标准件的尺寸参数关联，修改框架规格时可通过参数驱动快速调整孔位间距与壳体整体尺寸。折角处的壁厚保持均匀一致，适配常见的钣金折弯或型材加工工艺，量产时无需复杂的二次装夹即可完成成型与孔位加工，能够有效控制加工周期与制造成本。
