壁挂式自行车收纳挂架结构设计

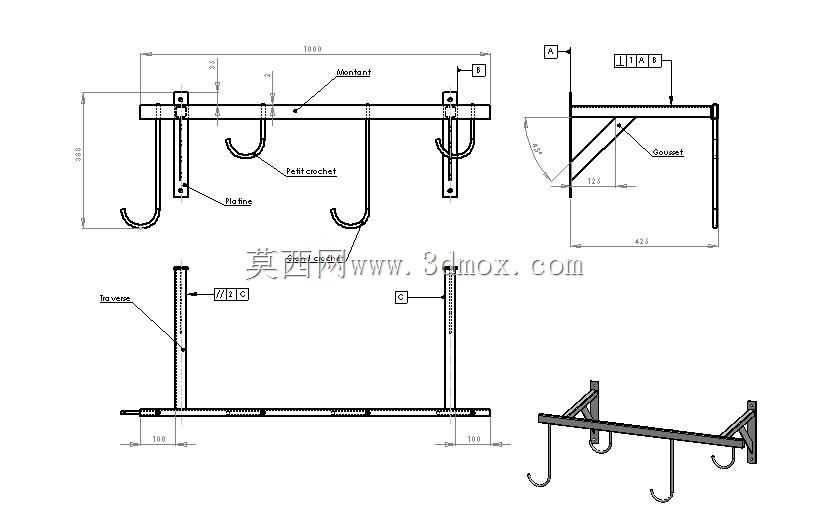

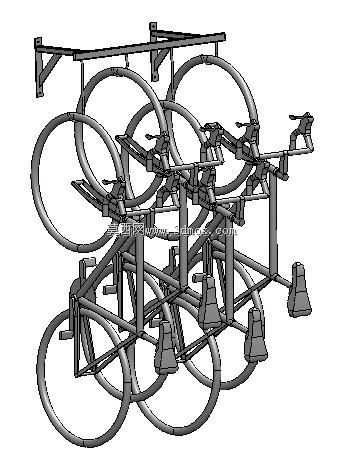

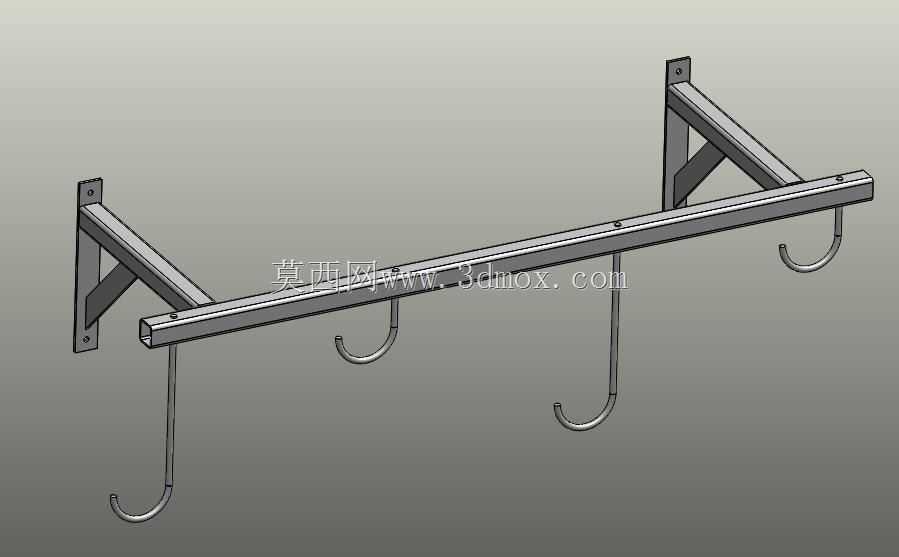

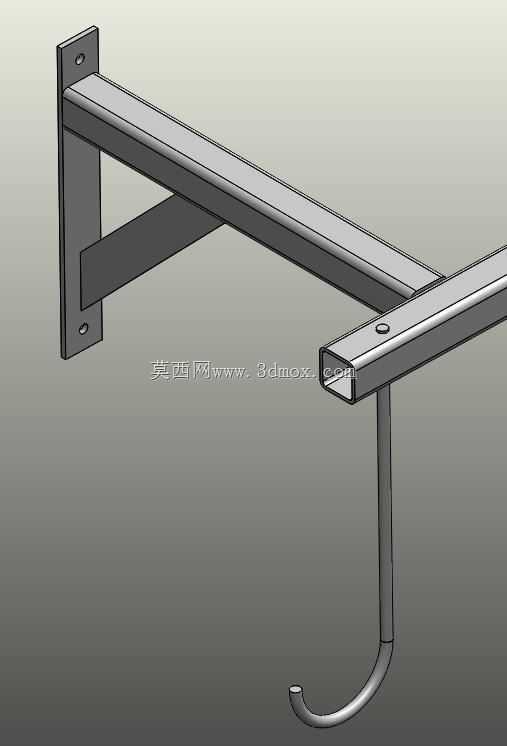

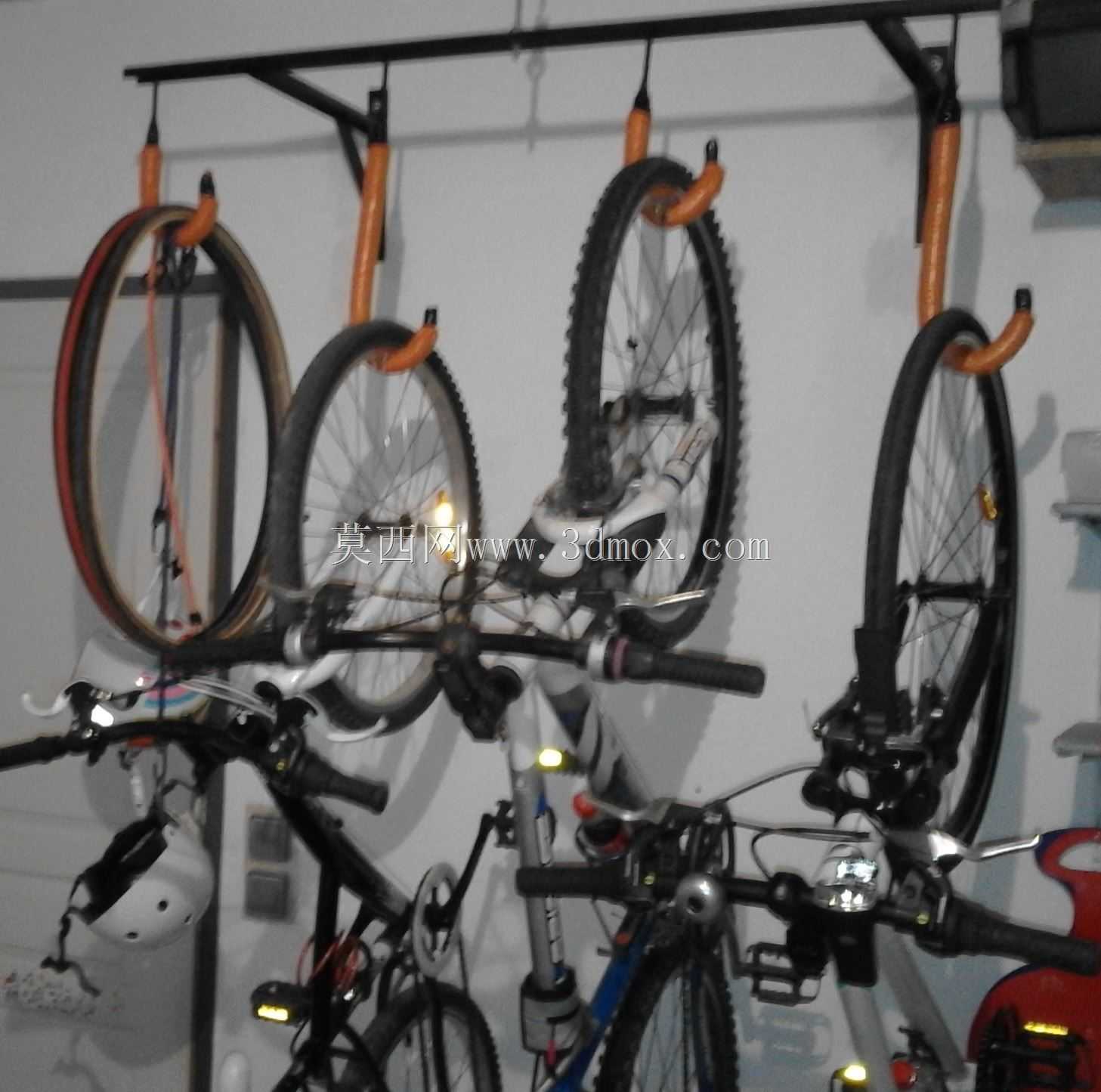

该壁挂收纳结构主要用于家庭车库、骑行门店、公寓储物间等场景，解决多台自行车直立存放占用地面空间的问题，通过将车轮挂接在墙面支架上，把地面通行区域完全释放，同时避免车辆倚靠墙面造成漆面剐蹭、轮胎长期单侧受力变形的问题。整套支架采用横向主横梁搭配多组独立悬臂挂钩的布局，主横梁通过膨胀螺栓与实心墙体连接，挂钩沿横梁长度方向按固定间距排布，可同时容纳四台自行车悬挂，相邻挂钩的间距预留了车把、脚踏的转动避让空间，挂放后车辆之间不会出现把手干涉、脚踏磕碰的情况。挂钩接触轮圈的部位包裹软质防护套，既可以增大接触摩擦力防止车轮滑脱，也能避免金属挂钩直接刮伤轮圈外胎和车圈漆面。设计阶段首先确定安装边界：主横梁的安装高度需要结合常规自行车轮径设定，保证悬挂后车辆最低点距离地面留有足够余量，不会出现脚踏蹭地、车把拖地的情况，同时挂钩的伸出长度需要避开墙面踢脚线、墙面预埋管线的常见区域，安装孔位采用长圆孔设计，允许施工时根据墙面实际承重点位微调固定位置，降低对墙面钻孔精度的要求。悬臂挂钩的弯折角度经过受力校核，挂接后车轮的重心落在挂钩与横梁连接的受力轴线上，不会产生额外的扭转力矩，长期使用后挂钩不易出现下垂变形。主横梁采用型材折弯成型，整体自重较轻，单人即可完成上墙对位安装，横梁与挂钩的连接部位设置加强筋，分散悬挂时的集中应力。实际使用时，用户只需将自行车前轮抬升卡入挂钩即可完成固定，后轮自然垂落贴靠墙面附近，不需要额外捆绑锁止，取放操作顺畅。针对不同宽度的山地胎、公路胎，挂钩的开口尺寸预留了适配余量，无需更换配件即可兼容多数常规民用自行车轮组。支架表面做防锈涂装处理，可适应车库、半开放阳台这类湿度略高的使用环境，长期使用不易出现涂层脱落、基材锈蚀的问题。
